    Ручная клетневалка


    Всем самоделкиным и сочувствующим, здравствуйте.

    1-й шаг. Предыстория.
    Да простит меня публика речь пойдет о флоте и моделях кораблей, а так же приспособлении которое необходимо судомоделистам.
    На парусном флоте для предохранения тросов от влаги и перетирания использовали так называемое клетневание. Долго объяснять приведу схему.
    Ручная клетневалка


    В судомоделизме этот метод тоже применяется, но для передачи, скажем так, подлинного парусного шарма. Что бы модель парусника была более похожа на подлинник. Существует для этого много станочков, как самодельных, так и фирменных. Каждый (моделист) старается облегчить эту трудоемкую и нудную работу, создавая свои приспособления.

    Вот и я решил сделать себе для работы над парусником ручную клетневалку. Подобное приспособление, применяют для клетневания (усиления) тетивы самодельных луков.

    2-й шаг. Что нам потребуется для этого:


    - шпуля от швейной машинки,
    - широкая ученическая линейка (на разрез) или кусок фанеры (шириной 20 – 25 мм),
    - шпилька М4 х 32 мм
    - гайки барашки на М6 2шт.,
    - винт М4 х 26 мм 1 шт.,
    - гайка М4 1 шт,
    - трубка по диаметру отверстия в шпуле,
    - шайба усиленная диаметром отверстия 4 мм - 8 шт.
    - ручной лобзик,
    - дрель или сверлильный станок,
    - надфили,
    - наждачная бумага,
    - лак.

    3-й шаг. Начинаем работать.
    Размечаем на линейке, но можно сделать и трафарет, диаметр чуть больше диаметра шпули, по оси откладываем 16 мм и отмечаем центр второго отверстия и второй окружности диаметром 12 мм.


    По бокам проводим две прямых линии по касательной к обоим окружностям. Получившеюся фигуру (деталь) будем называть щечкой. Таких надо две. По этому делаем одну, а по ней размечаем и делаем вторую. Сверлим отверстия во второй щечке, сложив детали вместе.

    Соединив детали вместе по отверстиями зажимаем и обрабатываем контур.

    Далее на малом круге по оси отверстий делаем пропил шириной и глубиной 2 мм

    Разъединяем детали обрабатываем торцы и контур наждачной бумагой. И покрываем лаком.

    Пока щечки сохнут, От подходящей трубки отрезаем заготовку по высоте шпули. Их надо будет 2 штуки

    Вставляем трубку в шпулю.


    Изготавливаю шпильку из подходящего винта или берем готовую длинной 32 мм.


    На щечки с обеих сторон, соосно с отверстиями приклеиваю на клей «Супер-момент» шайбы . Всего 8 штук.

    Начинаю сборку устройства (клетневалки) вставив в одну из щечек шпильку с предварительно накрученной гайкой-барашек, во второе отверстие щечки винт.

    На шпильку, одеваю шпулю и вторую щечку. Соответственно закрутив вторую гайку-барашек на шпильку. На винт вторую дистанционную трубочку и простую гайку.
    Должна получиться вот такая конструкция.



    4-й шаг. Как это работает.
    Берем шпулю и наматываем нить. Для удобства и быстроты наполнения можно использовать различные механизмы. Например - шуроповерт или дрель.


    Я, для пробы намотал не полную шпулю.

    Натягиваем канат, который будем клетневать. Из опыта – натягивать надо как следует. Фиксируем конец нити со шпули на канате, можно иголкой, узелком. Для модели лучше еще и клеем «Секунда». Подводим приспособление, так чтобы канат попал в прорезь, подматывая при этом шпулю, если надо. И начинаем вращать клетневалку (приспособление) вокруг каната, отрегулировав натяжение нити со шпули гаечками с барашками. И следя за ниткой, что бы шла без пробелов на канате.


    В конце клетневания нить надо тоже зафиксировать.

    Ну, вот и все.

    Смотрите, критикуйте, советуйте, спрашивайте.
    С уважением, Старпом.
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

    Приспособление для точения ложек + МК по изготовлению деревянной ложки

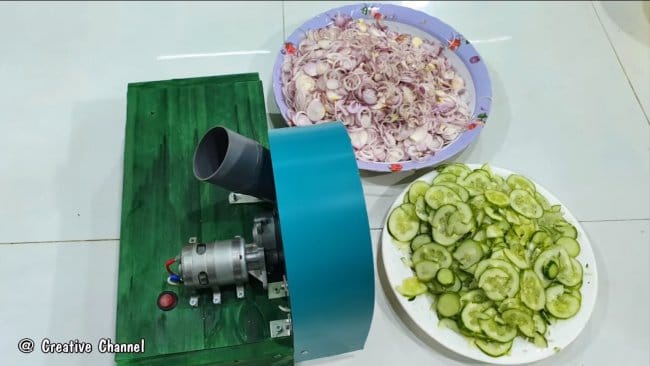

    Портативный комбайн для нарезания салата
