Магнитный балансир для винтов своими руками



Во время постройки моей первой модели самолета стал вопрос балансировки винтов. Делать это крайне рекомендуют по нескольким причинам. Во первых меньше разбивается сам двигатель. Так же читал, что при креплении двигателя небольшими шурупами к фанерной мотораме, были случаи когда при сильных вибрациях отверстия разбивались и двигатель просто отваливался прям в полете. Ну и последнее пластиковые винты сами по себе довольно эластичны, в результате дисбаланса винта он может схватить такое явление как флаттер винта, что чревато от падения тяги до разрушения винта. Утверждать что все вышеперечисленное правда я не возьмусь, тут, как говориться, за что купил - за то продал. Тем не менее если делать, так делать хорошо и по стандартам. Купить специальные устройства для балансировки сейчас не проблема, они продаются как во всех модельных магазинах так и на разных китайских площадках. Но так уж вышло, что свою модель я уже почти закончил, на носу стояли первые полеты. Ждать балансир с алиэкспресса было совсем бесперспективным, а заказывать у местных интернет магазинов бессмысленно, так как стоимость доставки мне обошлась бы в стоимость балансира. Так почему бы не сделать самому?

Устройство на самом деле простое до безобразия. Его изготовление сегодня и рассмотрим.

Необходимые материалы:

  • Пластик или фанера. Лучше всего вспененный ПВХ (с ним легче всего работать)
  • 2 небольших неодимовых магнита
  • Ровная металлическая шпилька. Спица от вело/мото техники, вязальная спица


Из инструмента:

  • Модельный нож или лобзик, смотря из чего делаете
  • Дрель или шуруповерт
  • Клей цианакрилатный или эпоксидная смола
  • Ножовка по металлу
  • Напильник/точильный станок/гравер с алмазным диском (для заточки шпильки)

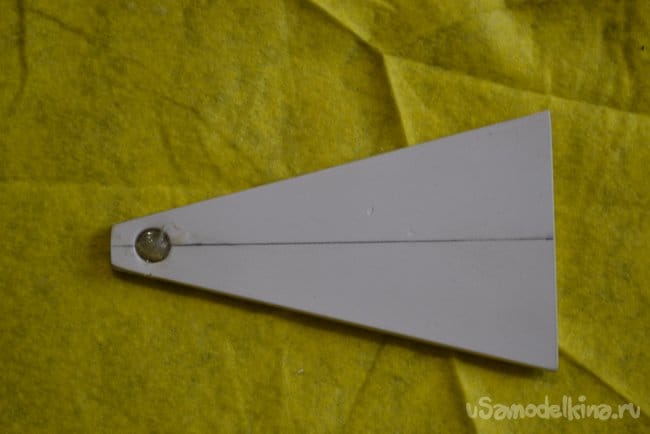

Для начала нужно вырезать 2 трапеции. Я использовал вспененный ПВХ толщиной 4 мм, этот материал достаточно прочен и в тоже время очень легко обрабатывается. Но если его нет можно использовать что угодно: любой другой пластик, фанеру, гетинакс, что есть под рукой. Размеры на глаз, в моем случае это трапеция высотой 10 см, верхней гранью 1 см, и нижней 6 см. Таких нужно 2 штуки. Теперь в верхней части нужно сделать отверстия для вклейки магнитов. Можно просверлить, но так как вспененный ПВХ довольно мягкий, я пробил отверстия секцией от телескопической антенны.

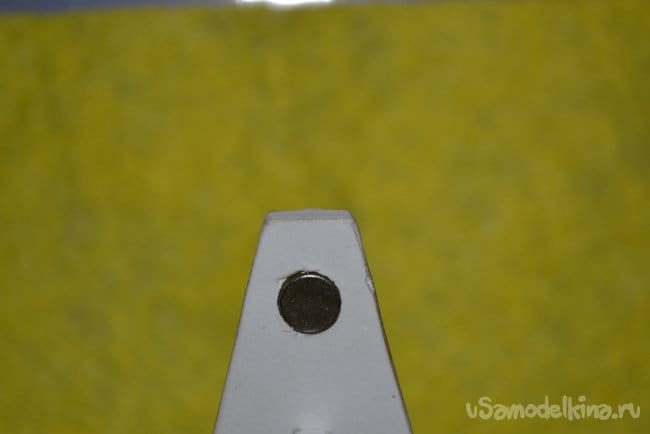

В эти отверстия вклеиваем неодимовые магниты. У меня такие магниты остались от какого-то проекта. Если у Вас их нет - их можно достать из старого CD/DVD-рума, из старого DVD плеера, в общем из любой лазерной головки, правда там они квадратные. Так же они иногда встречаются в наушниках, хотя чаще там стоят обычные ферритовые магниты.

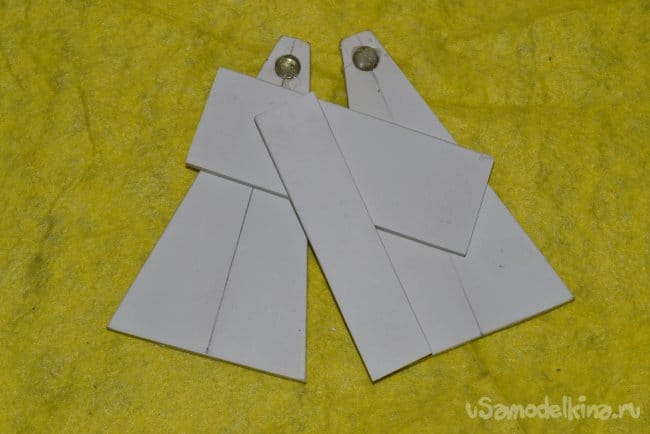

Я вклеивал на "пятиминутную" эпоксидку. Теперь нужно склеить трапеции между собой. Вырезаем прямоугольник опять таки произвольной формы, с моем случае 9х3 сантиметра. Склеиваем обычным цианакрилатным клеем.

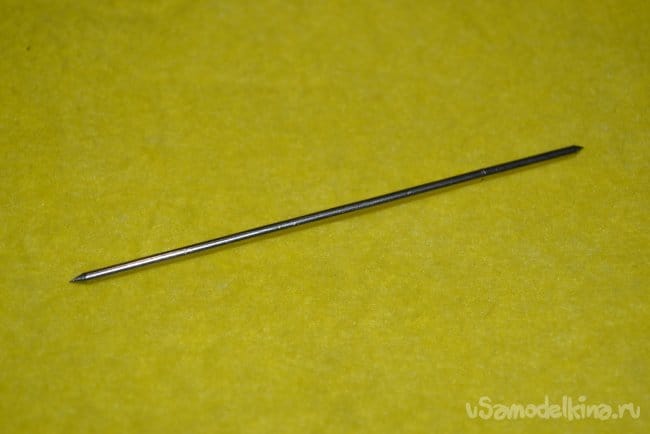

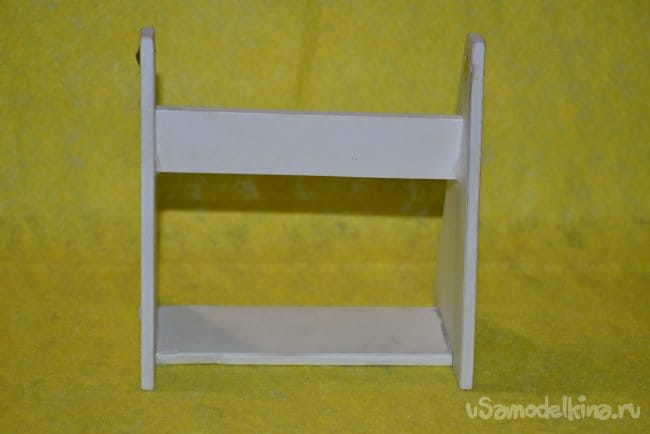

Склеить нужно ровно, я при склейке просто подставлял уголок, пока клей не схватится. Перед этим можно подравнять края наждачкой, что бы было презентабельнее. Теперь делаем шпильку. Как я и писал, шпильку можно изготовить из вязальной или велосипедной спицы, главное, что бы она была ровная. Я делал из вязальной. Длину берем такую же, как и длину нижнего прямоугольника.

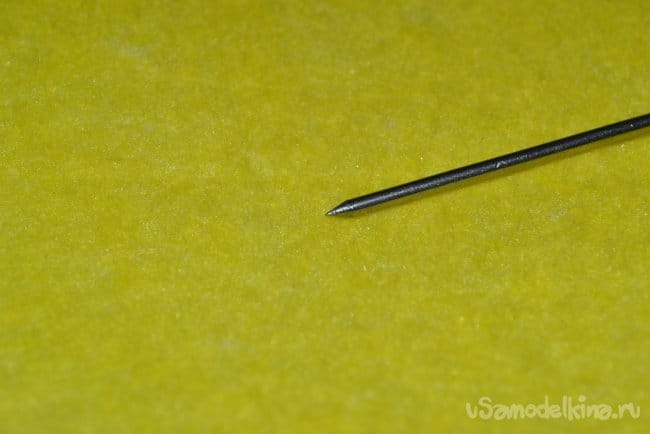

Край шпильки нужно заточить как можно острее.

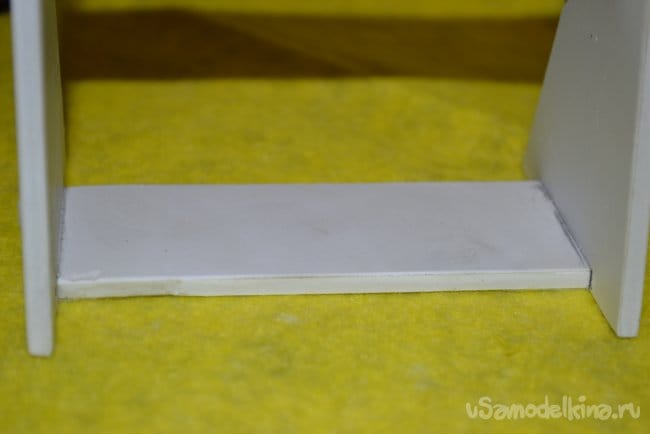

Теперь ставим шпильку на место и замеряем расстояние около нее. Отрезаем еще одну полоску, буквально на миллиметр больше, чем нужно.

Ставим ее на место, ставим шпильку, и смотрим, как она себя ведет. По необходимости вынимаем эту полоску и подгоняем наждачкой. Нужно добиться того, что бы один край шпильки буквально на десятые миллиметра не касался магнита. Когда все подогнали - вклеиваем полоску на место.

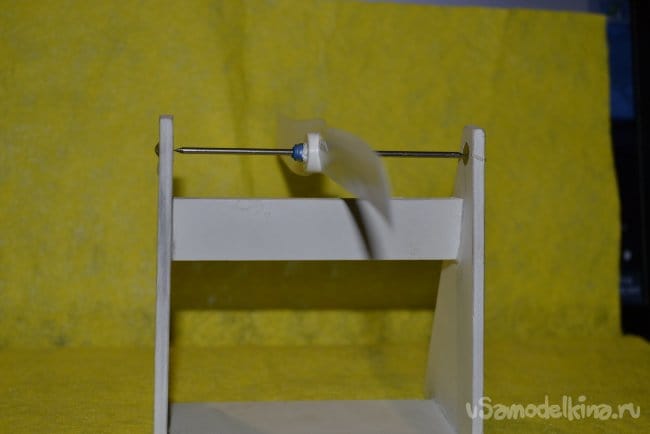

Собственно, почти готово. На шпильку по середине насаживаем необходимое количество термоусадочной трубки, что бы винт легко, но плотно на нее садился. Уже после этого вы увидите, насколько легко шпилька вращается вокруг своей оси. Но так как идеально на коленке отбалансировать невозможно, балансируем саму шпильку. Точнее как балансируем. Просто ставим сверху отметку, это будет состоянием покоя самой шпильки. При балансировке самих винтов ставим винт перпендикулярно отметке.



Вот и все! При использовании тех материалов, которые использовал я, на все про все уходит часа пол. И именно этим я бы хотел завершить статью. Уважаемые моделисты! Когда что-то нужно сейчас и это можно сделать самому - делайте это сами! Конечно, когда я буду делать новый заказ из модельного магазина, я скорее всего закажу и заводской балансир, но дело не в этом. Если нет, но можно сделать - делайте! Вершиной маразма я считаю покупку тяг, кабанчиков и петель, которые по факту просто валяются у нас под ногами.

На этом все, всем удачи в творчестве!
