Царская яхта «Александрия» 1832 г.

1. Материалы и инструменты.
    Материалы:
    - фанера, линейки ученические
   - клей влагостойкий;
   - фанера авиационная 1 мм;
   - АВС-пластик;
   - органическое стекло;

-двух компонентная авто шпаклевка;
- нитки коричневые и бежевые;
- краски и лак акриловые модельные;
- сплав Розе;
- гипс, полиуретановый герметик, полимерная глина;
- ткань тонкая 50% хлопка и 50 % шелка;

- фольга медная.

Инструмент:
- обычный слесарный инструмент для мелких работ;

- аэрограф;
- настольные сверлильный и фрезерный станки;
- бор-машинка с борами;

- штихеля;

- 3D-ручка

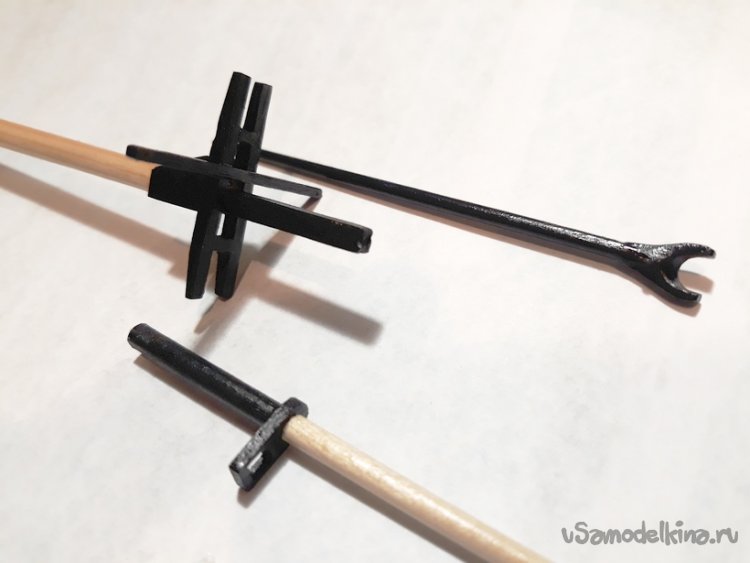

- самодельные приспособления для некоторых операций (тросомот, клетневалка, маймунка).



1. Императорская яхта – исторический экскурс.

Была заложена на Охтинской верфи в Санкт-Петербурге в месте с несколькими пароходами в 1832 году. Она имела обозначение «Пароход №4» пока  царь Николай I не захотел иметь свою паровую яхту. Пароход №4 был переименован в «Александрию» в честь супруги Императора Николая I. Яхта служила Императорской семье верой и правдой,  без малого 20 лет, до 1851 года. Затем была переименована в пароход «Тосно» и прослужила еще до 1853 года.

На момент спуска на воду «Александрия» имела следующие характеристики:

Длина – 35,7 м; ширина – 6.1 м; осадка 4 м. паровая машина мощностью 90 лошадиных сил. В движение приводилась двумя гребными колесами. Вооружена яхта была 6-ю пушками.

 Форштевень яхты украшал синий геральдический щит. В центре которого был изображен меч с золотой рукояткой в венке из белых роз. Этот герб дачи «Александрия» был придуман поэтом В.А. Жуковским. «Белой розой» еще в детстве называли прусскую принцессу Шарлотту, которая стала в последствии русской императрицей   Александрой Федоровной.

1. О модели.



Модель построена на момент спуска яхты в 1832 году на воду. Масштаб модели

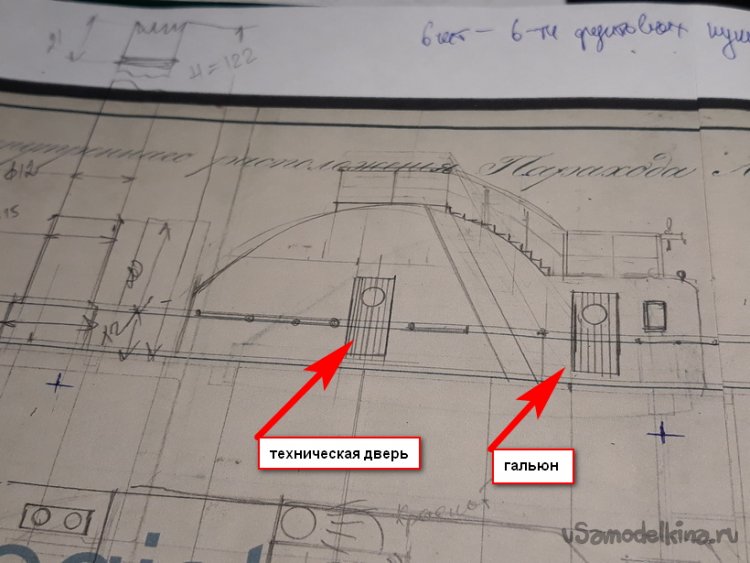

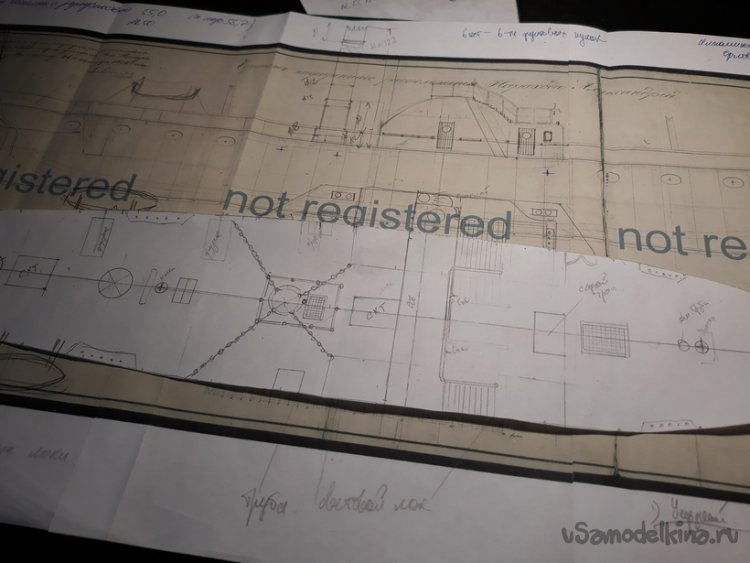

М 1:72. При постройке модели я руководствовался фотографией модели яхты из музея ЦВММ,  чертежами из Р Г А ВМФ, как парохода «Александрия», так и  парохода «Тосно» заказанных мной из архива.

    Поскольку на чертежах из архива практически полностью отсутствует деталировка. Я, постарался быть исторически более точным, используя детали и элементы корабельной архитектуры, взятые с моделей той эпохи.

Но, местами я принес историческую достоверность в жертву зрелищности модели. Пользуясь авторским правом – Художники так видят.

2. Строительство.

     Изготовление модели  задумывалась выполнить  идущей под парусами. Для усиления эффекта плывущей модели задумал повторить прием моделиста из Запорожья Евгения Еременко, который применил для своей модели – яхта «Держава». Мастера уже нет с нами. Он поставил свою модель,  на подставку, имитирующую морскую гладь и волны от движения корабля. Конечно, форма и материал, из которой сделана подставка, придуманы мной.

Повторюсь это не диорама, а подставка под модель.



     Для изготовления модели применялись породы дерева береза, дуб, бук, а так же березовая фанера и деревянные ученические линейки. Из них, были сделаны различные корабельные элементы. Приведу примеры:

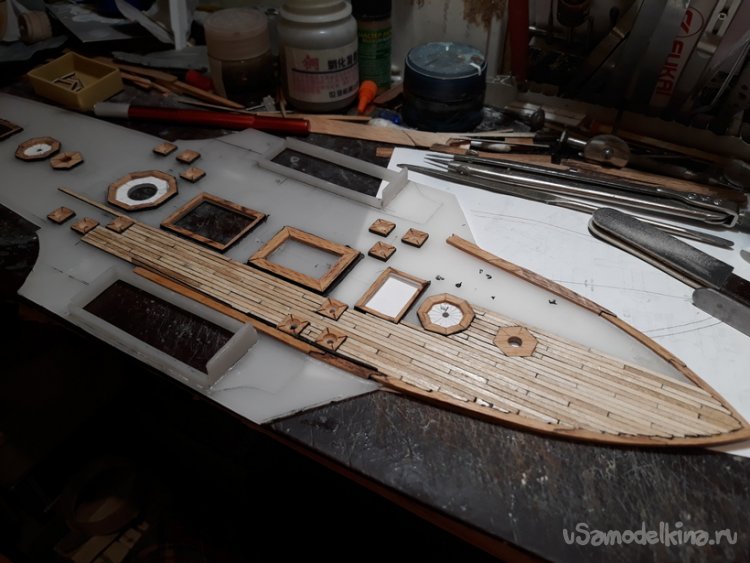

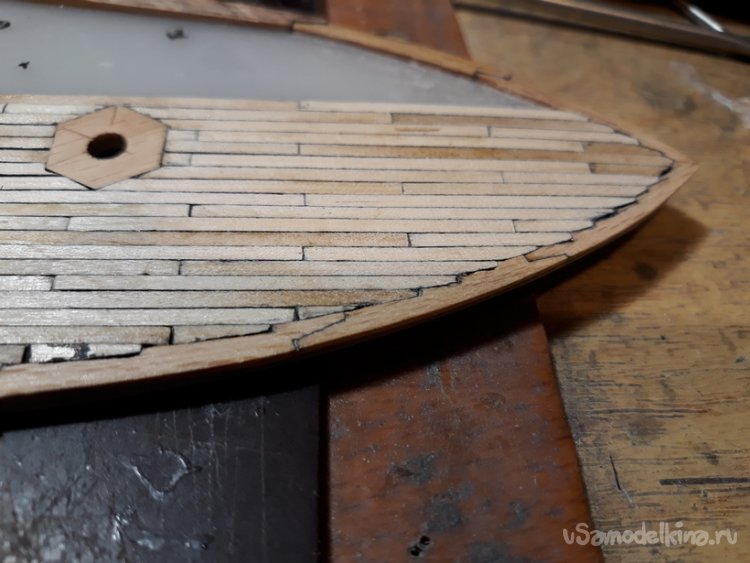

- наборная палуба,

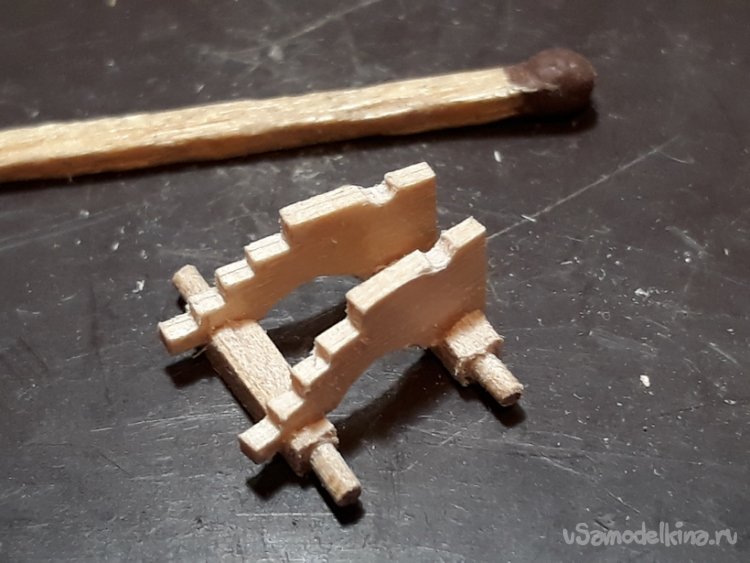

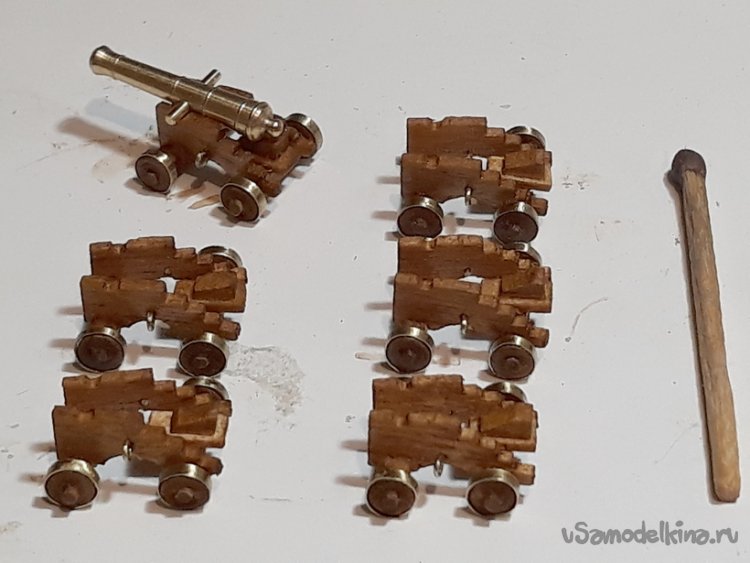

- лафеты для орудий

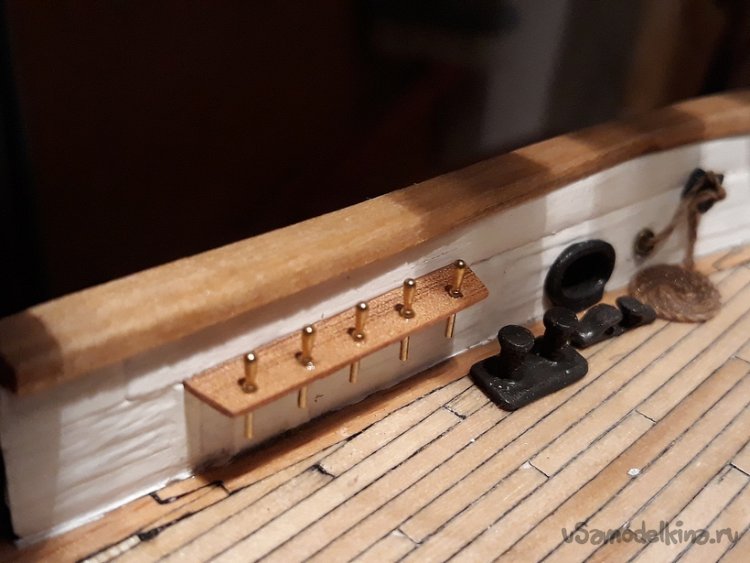

- планширь

 и т.д.



При строительстве модели,  применялся модельный пластик. Из него сделаны

- корпус,

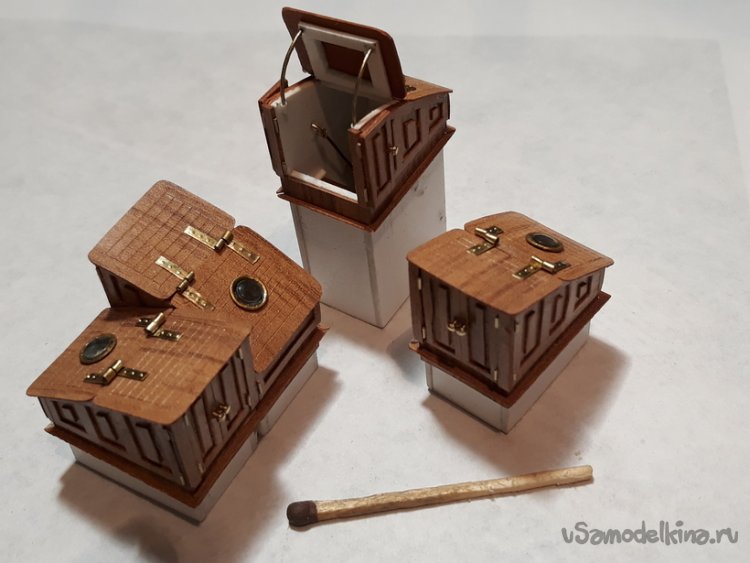

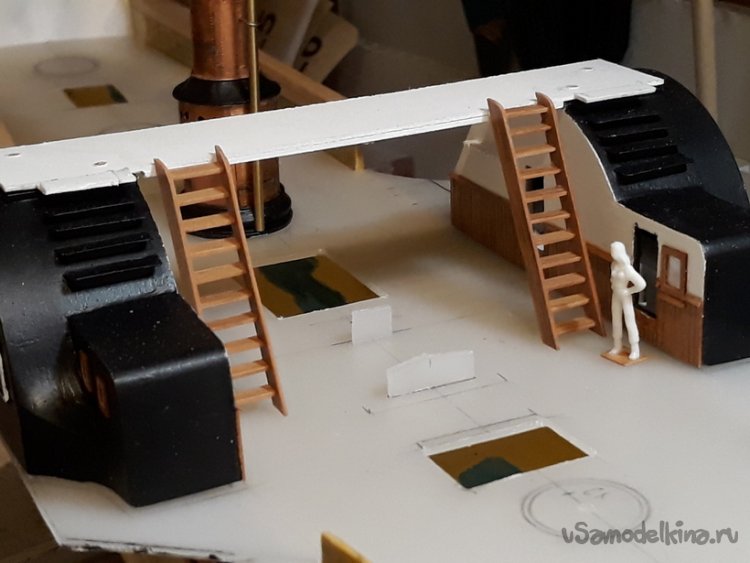

- тамбуры сходных трапов,

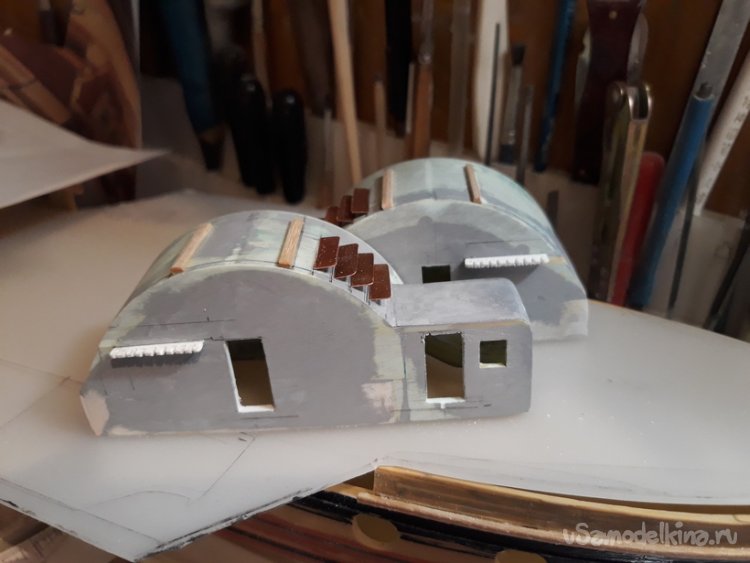

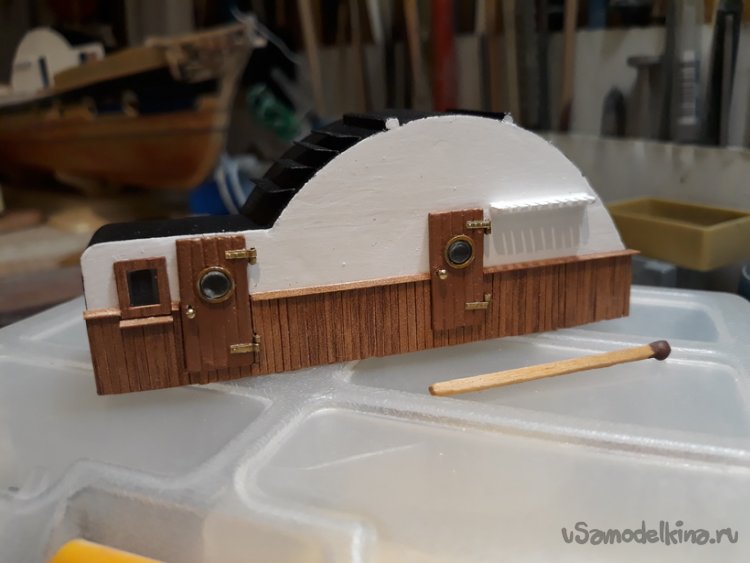

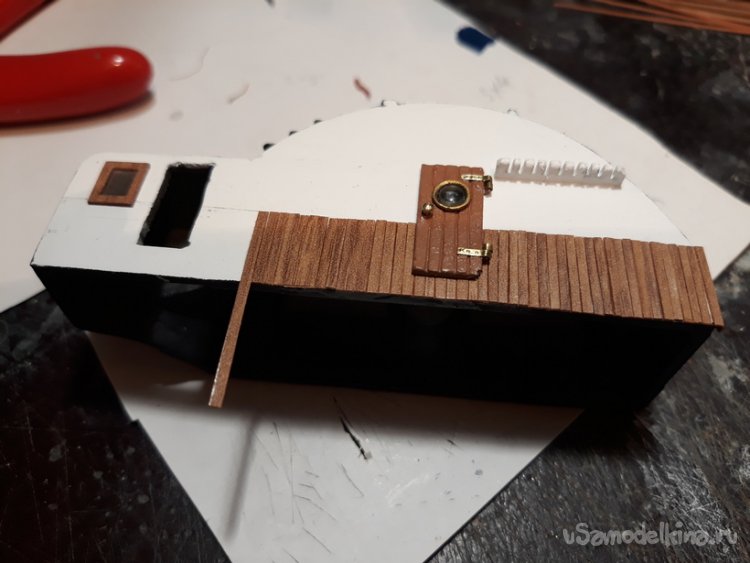

             -колесные ниши,

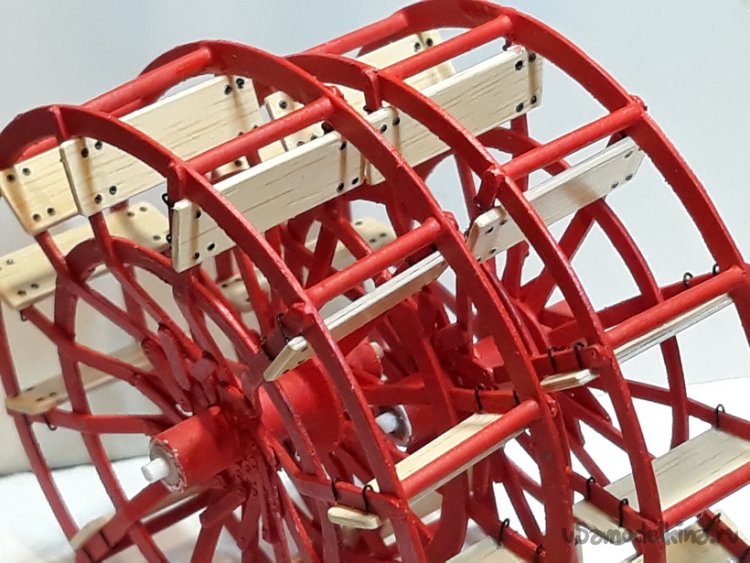

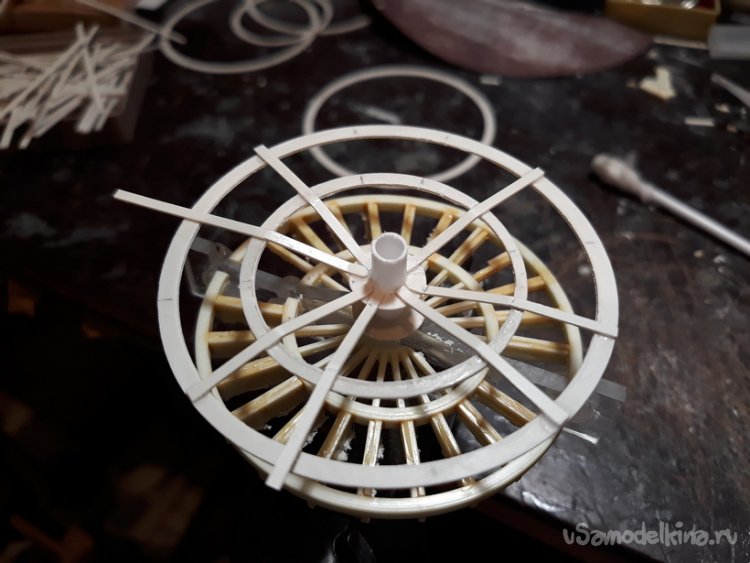

-гребные колеса,

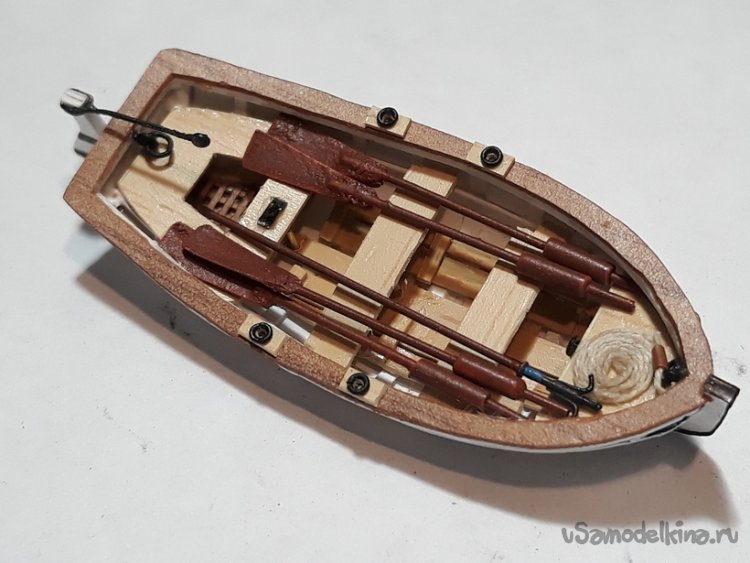

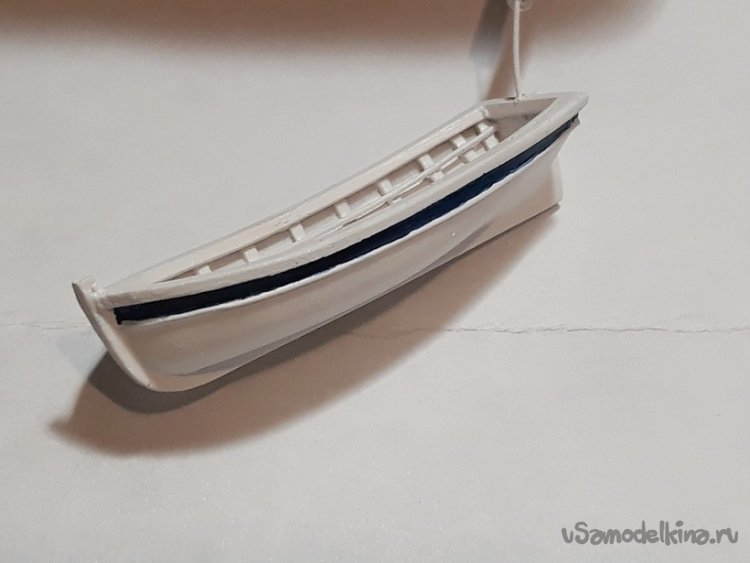

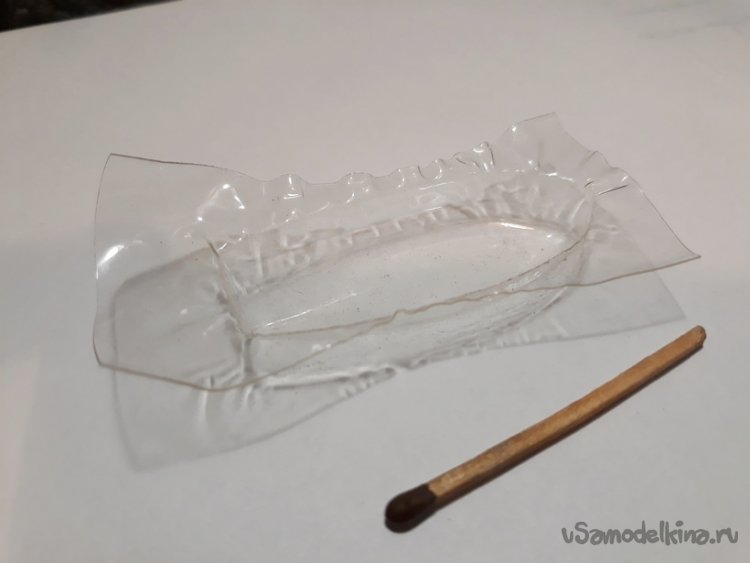

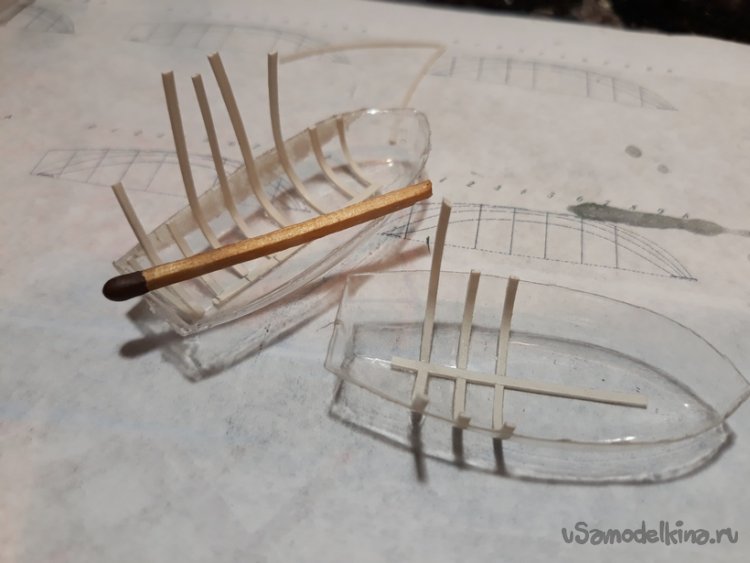

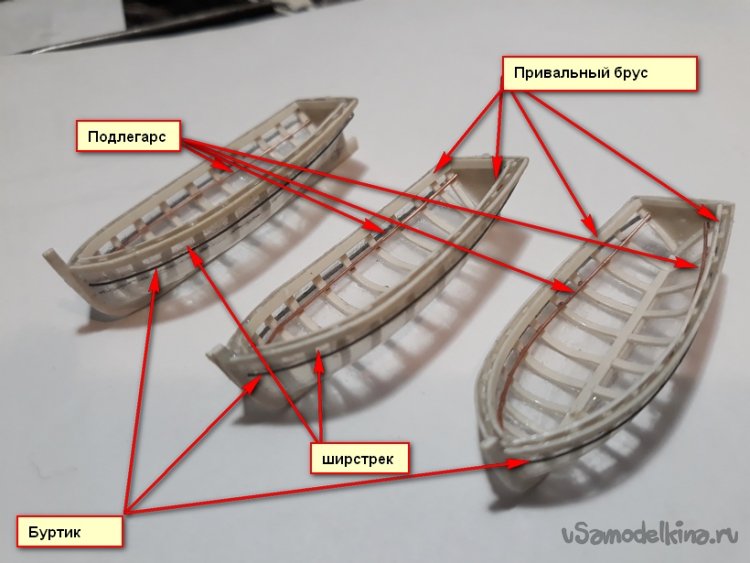

-шлюпки

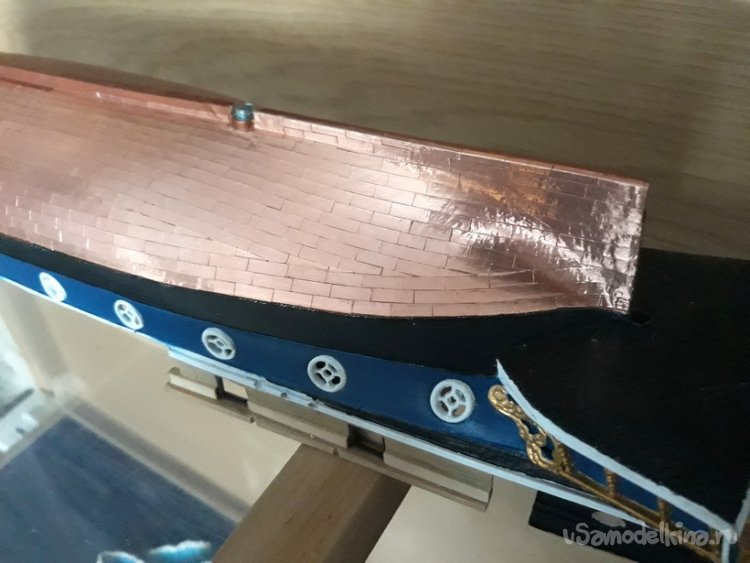

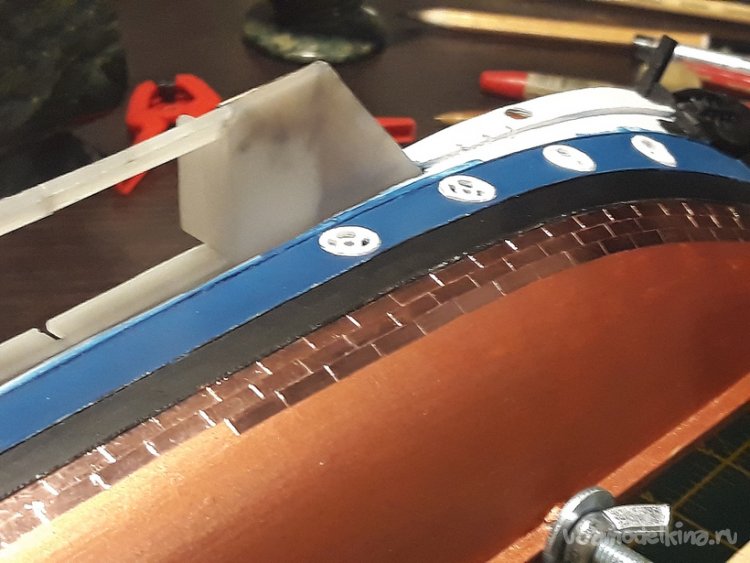

По корпусу ниже ватер линии использована самоклеющаяся медная фольга.

            При строительстве широко применялась мебельная кромка  для отделки

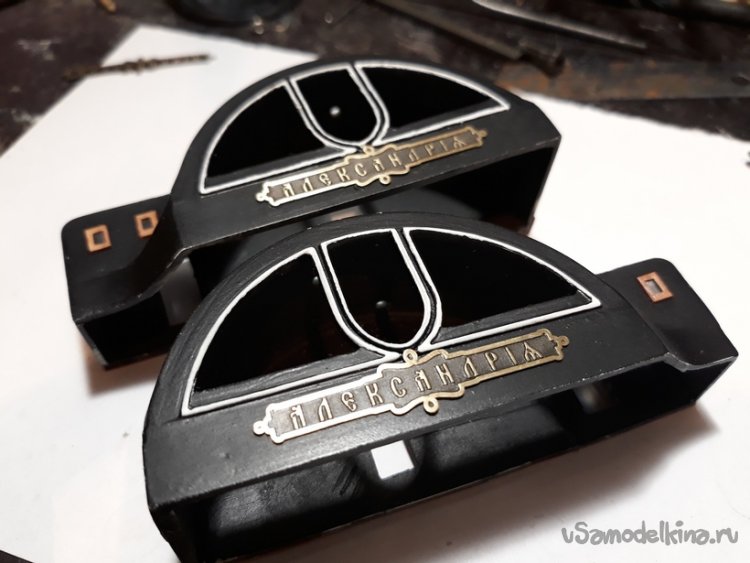

- колесных ниш,

 - тамбуров сходных трапов,

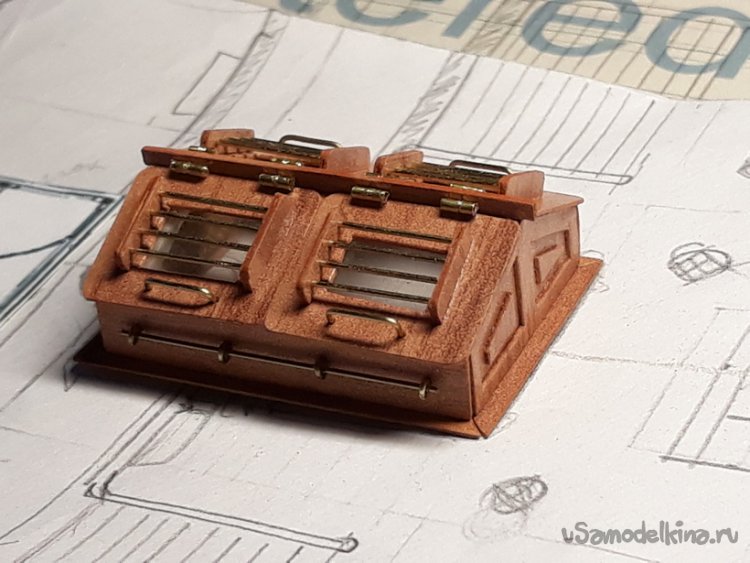

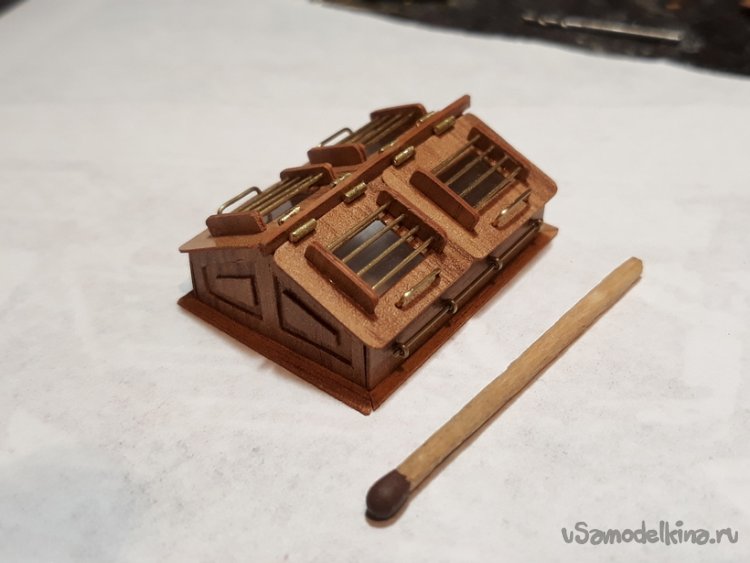

- световых люков машинного отделения.

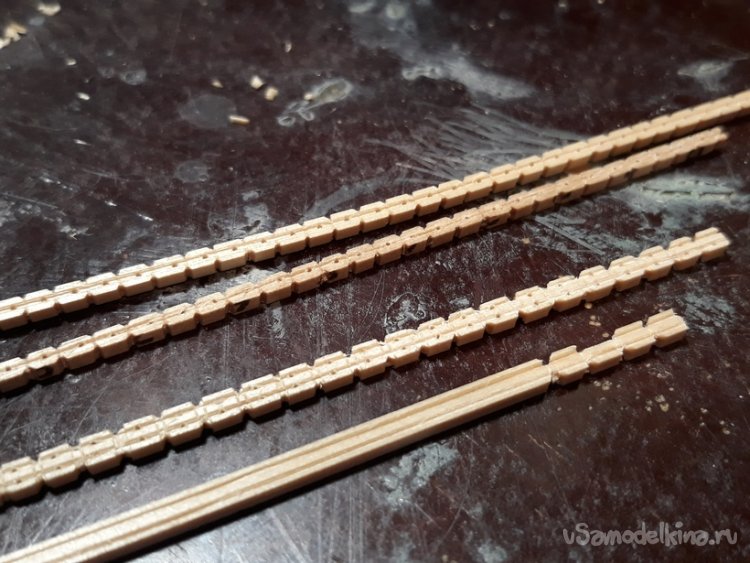

А, так же изготовления трапов

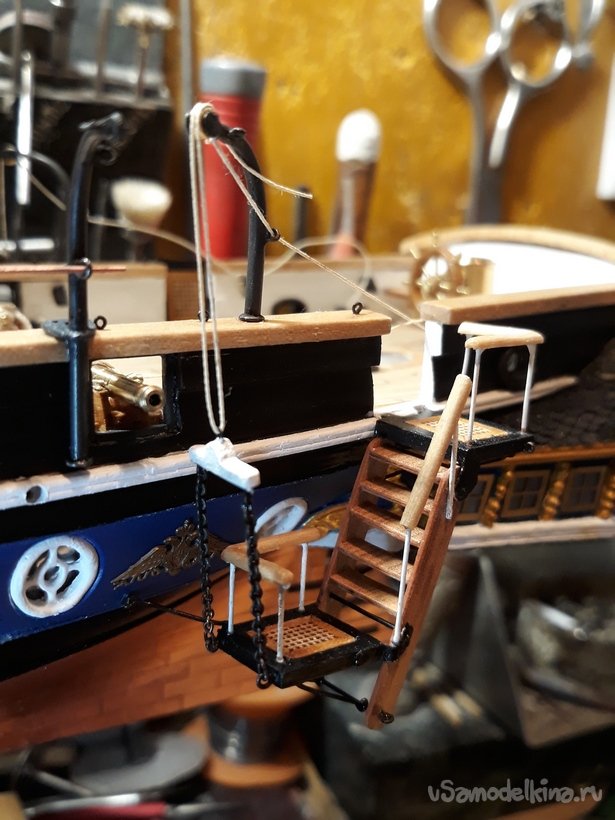

- забортных трапов

  и т.д.





    Довольно много деталей на модели сделаны методом литья из сплава с последующим омеднением  и чернением их. Покажу некоторые.

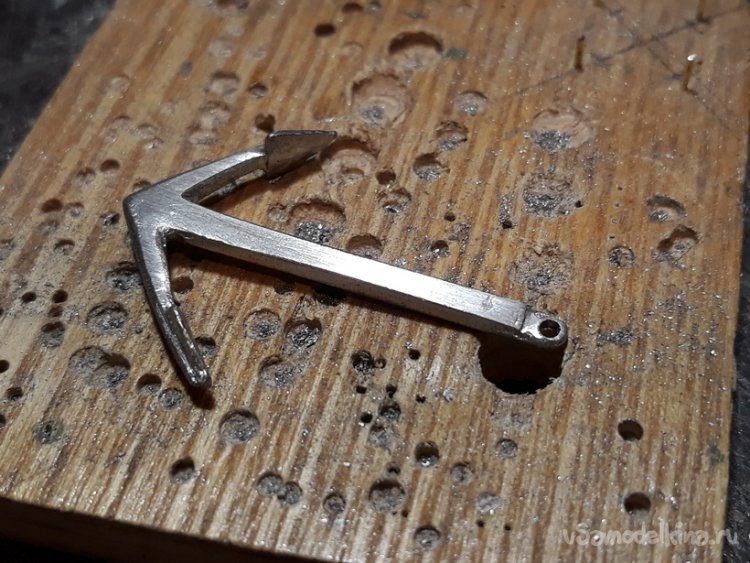

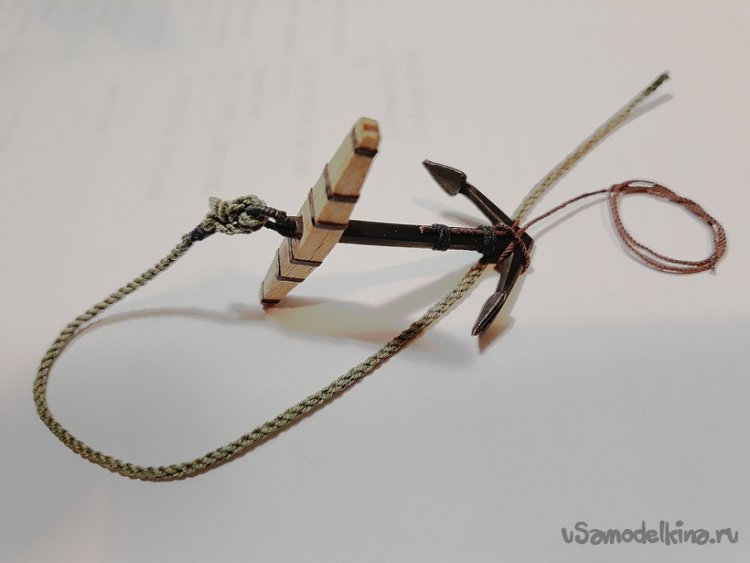

            -  якоря,

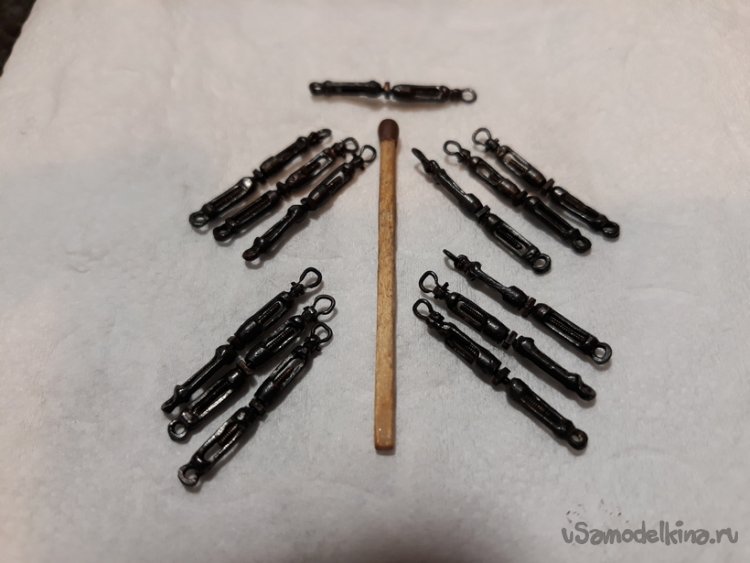

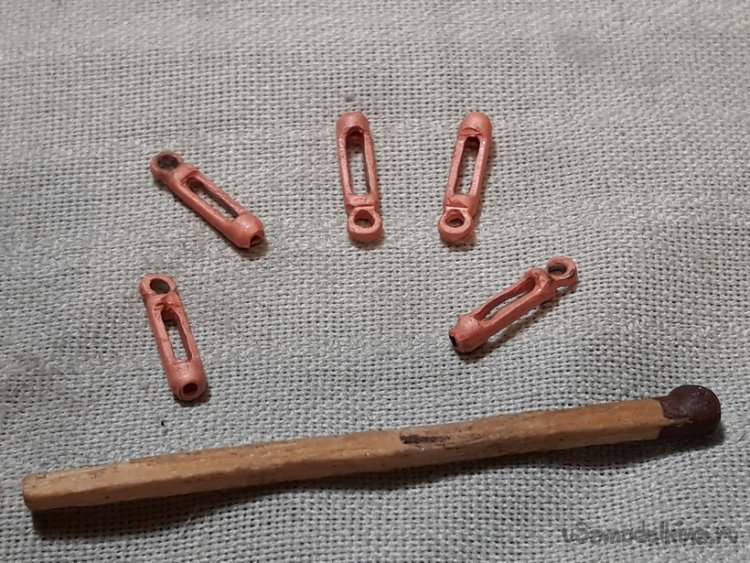

- талрепы

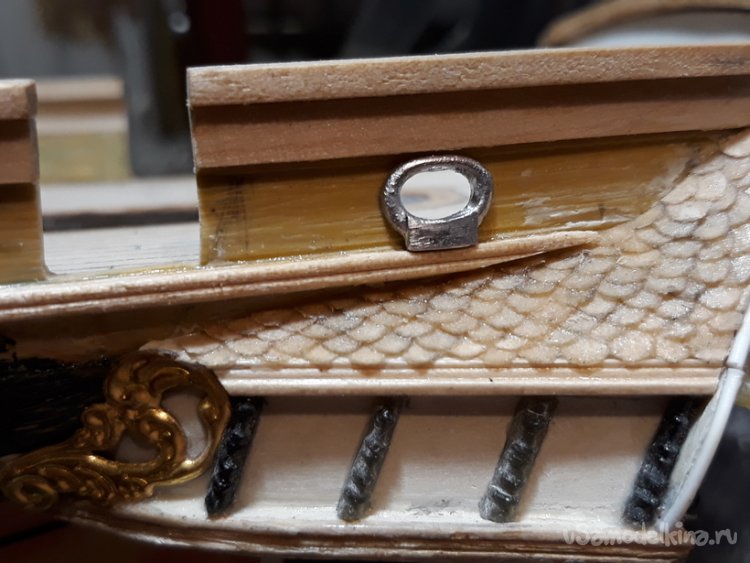

            - швартовые кницы,

, далее просто перечислю - кнехты, утки и тд. ,

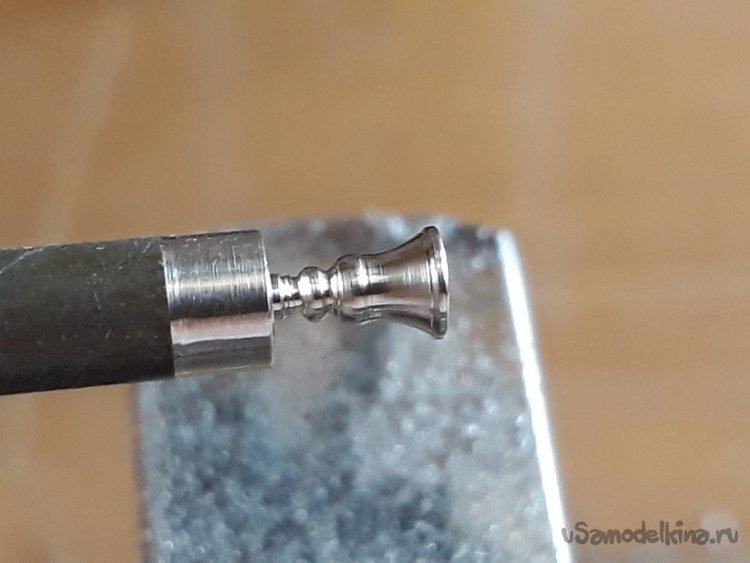

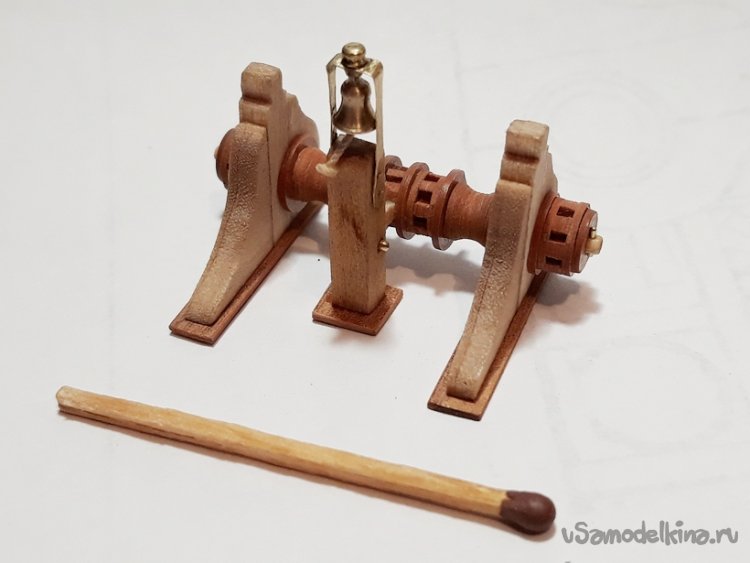

  Рында и некоторые блоки такелажа тоже латунные, но выточенные самостоятельно.

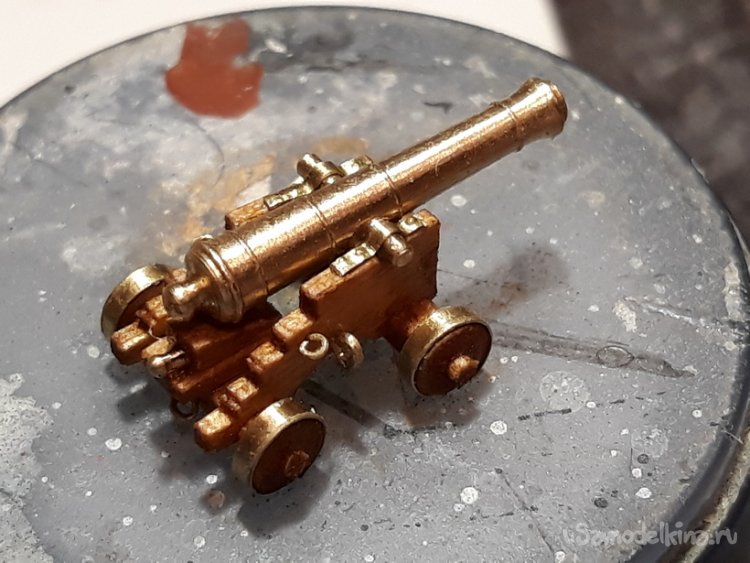

Но, модели применены так же и покупные детали – стволы орудий и нагели, они из латуни.

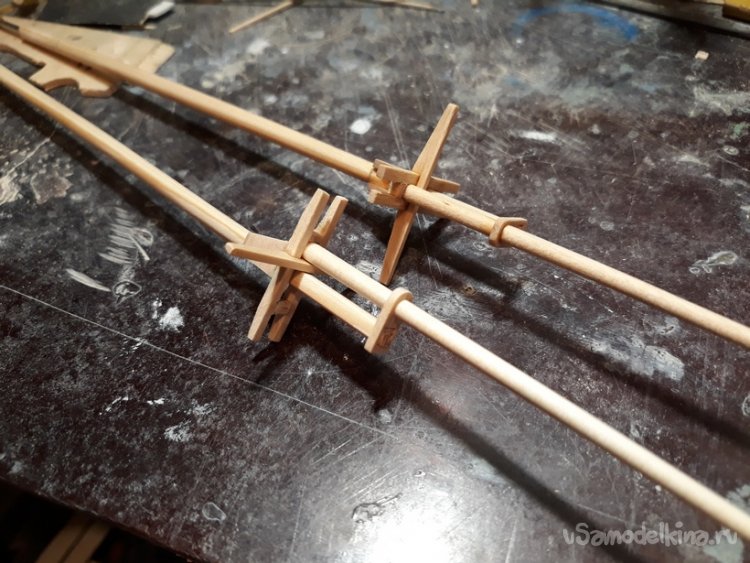

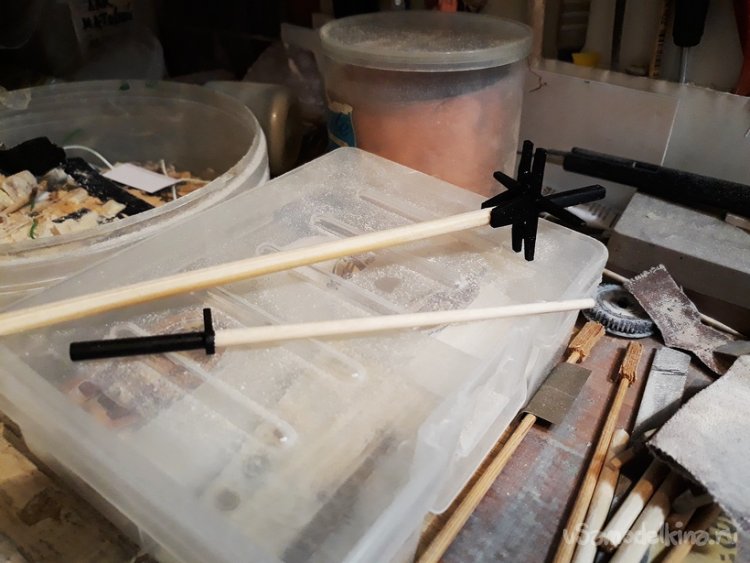

    Такелаж модели, на сколько можно приближен к тому временному интервалу, рангоут и такелаж. Произведен их расчет по рекомендациям судомодельных справочников, где каждая снасть имеет свою толщину в зависимости от рангоута.

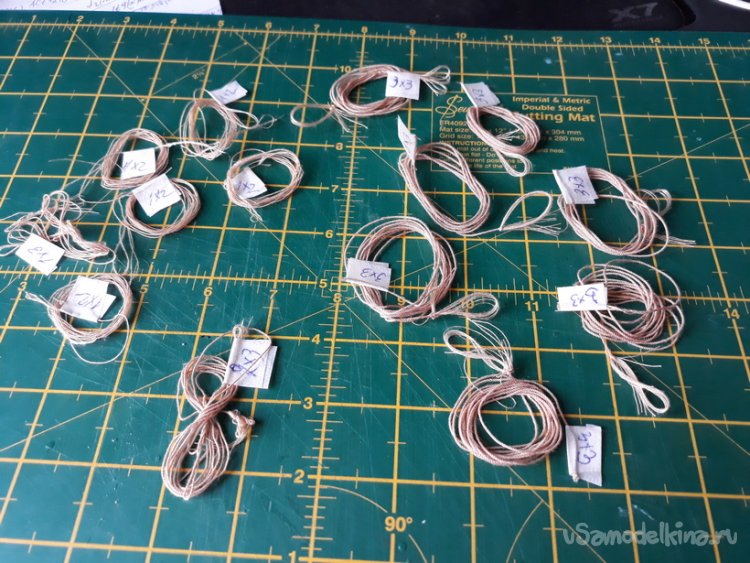

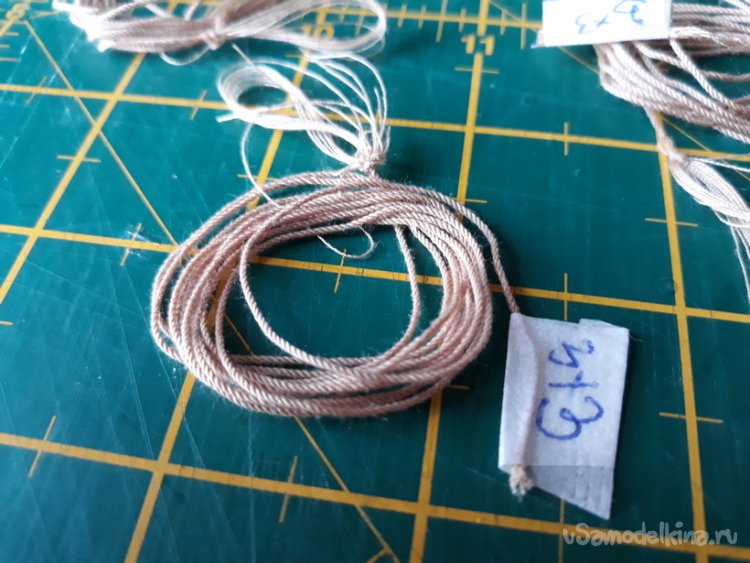

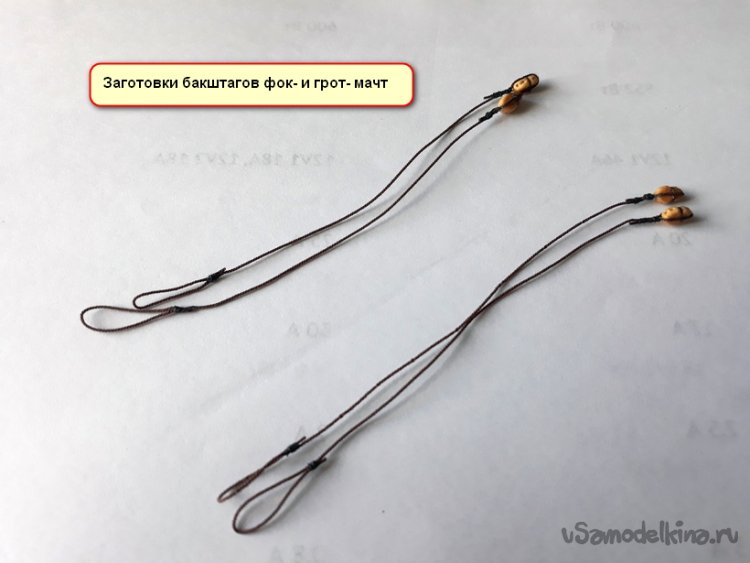

Придерживаясь расчетов, на самодельном тросомоте был изготовлен весь такелаж, как стоячий так и бегучий.

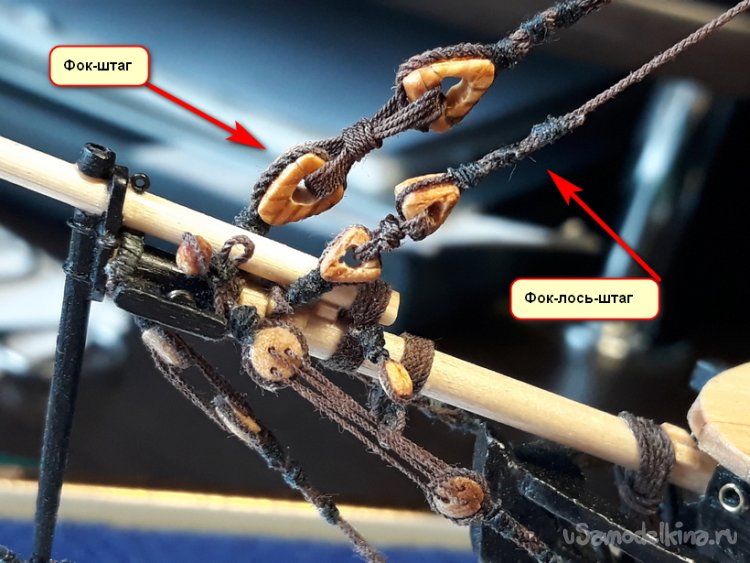

   При проводке такелажа применялись приемы и узлы, соответствующие действительности. Приведу пример: для изготовления штагов на модели применено клетневание каната.

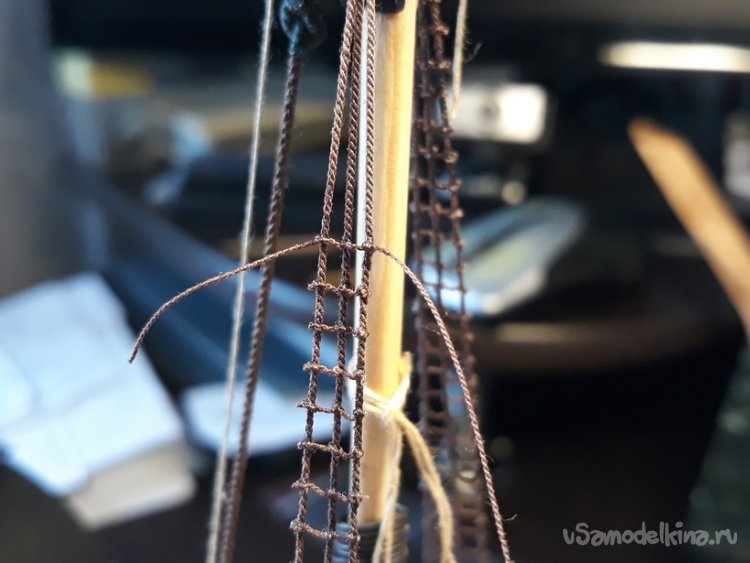

Выбленки вант вязались на настоящем корабле.

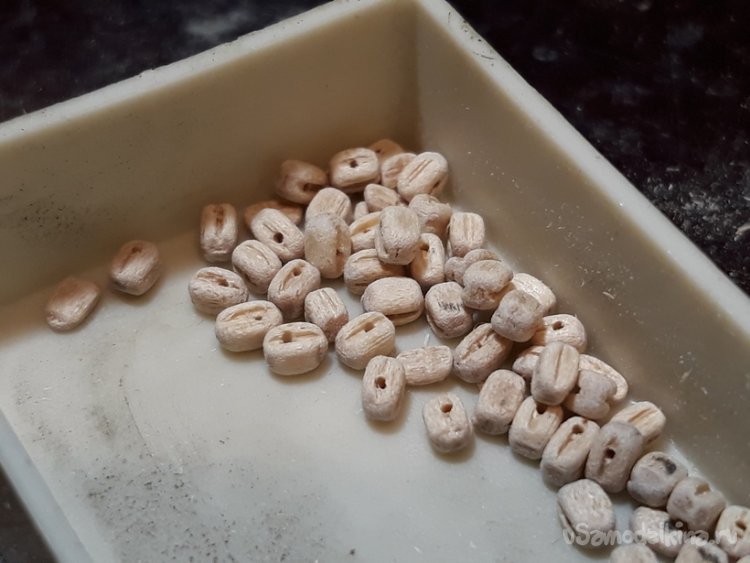

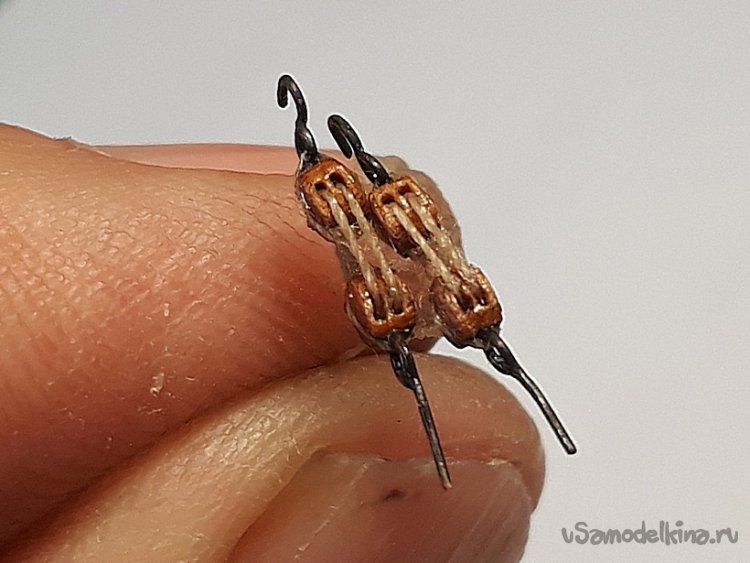

   Блоки применяемые в проводке такелажа самодельные и имеют несколько типов размеров. Для их изготовления применялся метод фрезерования и обработке готовых блоков на «маймунке».

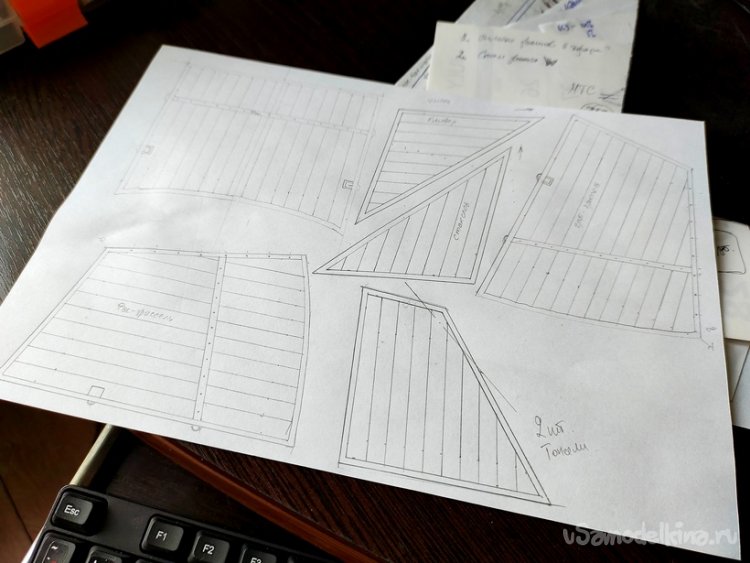

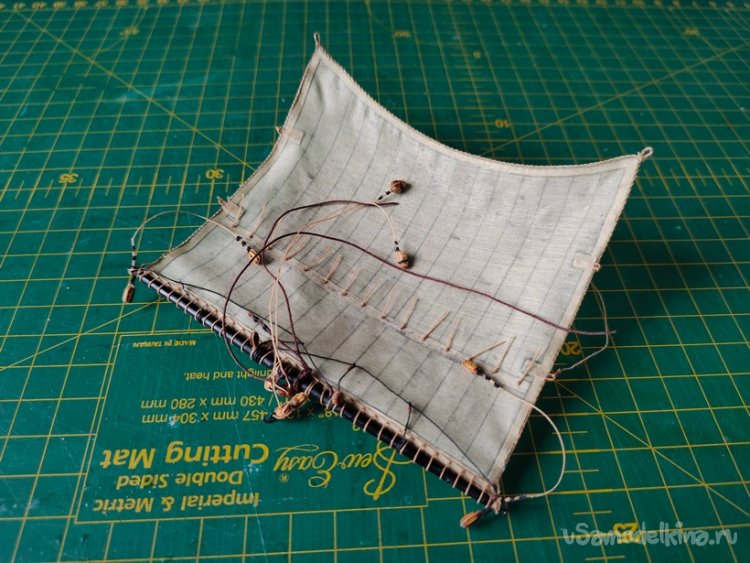

   Паруса выполнены из ткани, пропитанной специальным составом. Он состоит из чайной заварки, горячей воды и клея ПВА. Этот состав красит ткань паруса, в нужный цвет и уплотняет ее для придания ей «наполненности ветром». Для их изготовления применялась смешанная технология рисования и склеивания.

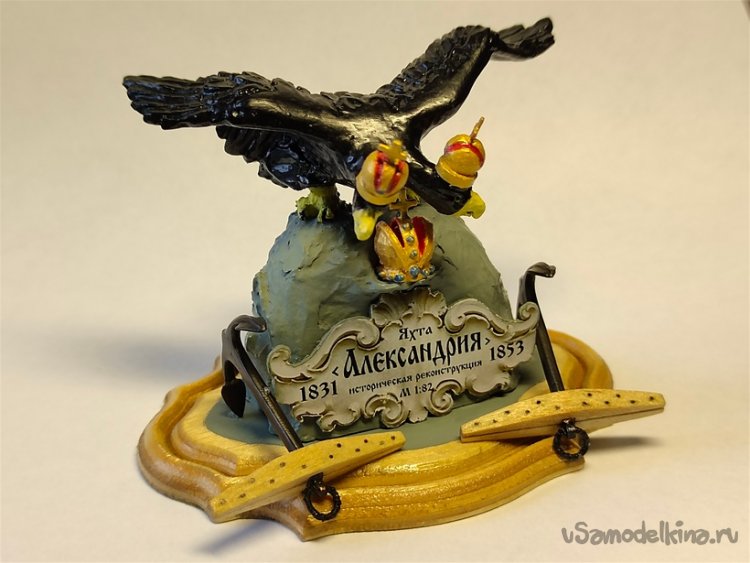

Табличка с наименованием модели размещена на отдельной экспозиции.

Которая, включает в себя:

             - камень-постамент с закрепленной табличкой, который размещен на фанерном

            - фигурно выфрезерованном основании. По бокам  камня слева и справа,

             расположены макеты Адмиралтейских якорей. Камень увенчан двуглавым

             - Императорским орлом.



Материалы и технологии применяемые для изготовления  экспозиции:

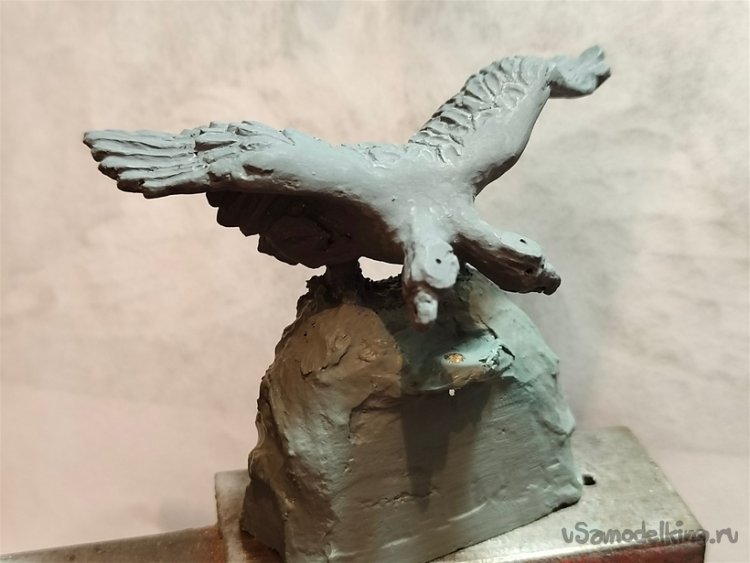

- камень-постамент – выполнен по платилиновой модели двухкомпонентной автомобильной шпаклевкой, внутри пустотелый;

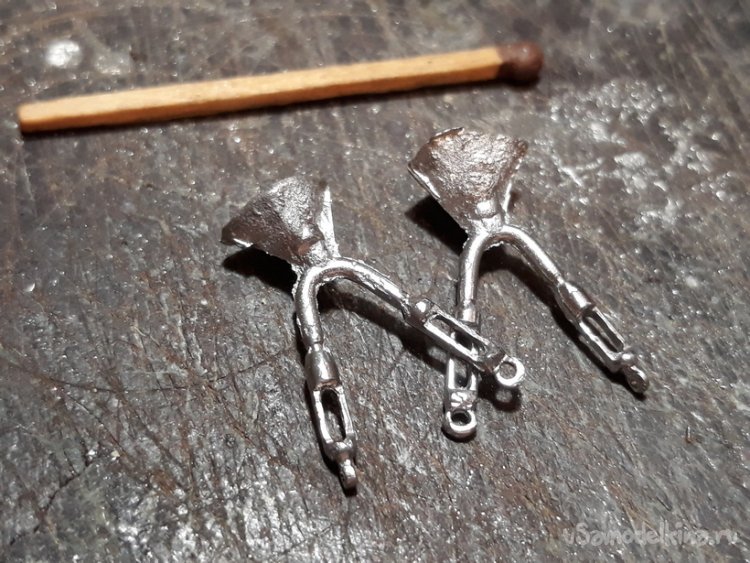

- якоря выполнены методом литья с омеднением и чернением отливок;

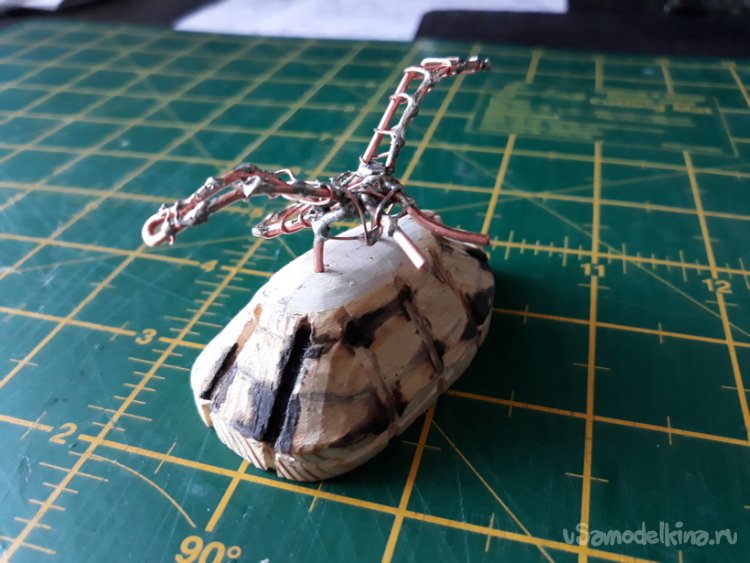

-   императорский двуглавый орел, выполнен из горячего пластика АВС при помощи 3D- ручки по каркасу из медной проволоки, с последующей обработкой. Перья и другие детали фигуры орла «поднимались и прорисовывались» штихелями.

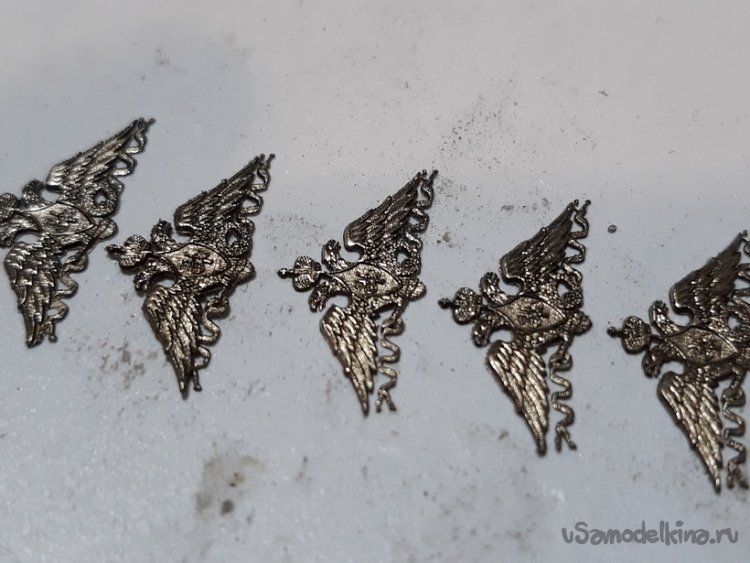

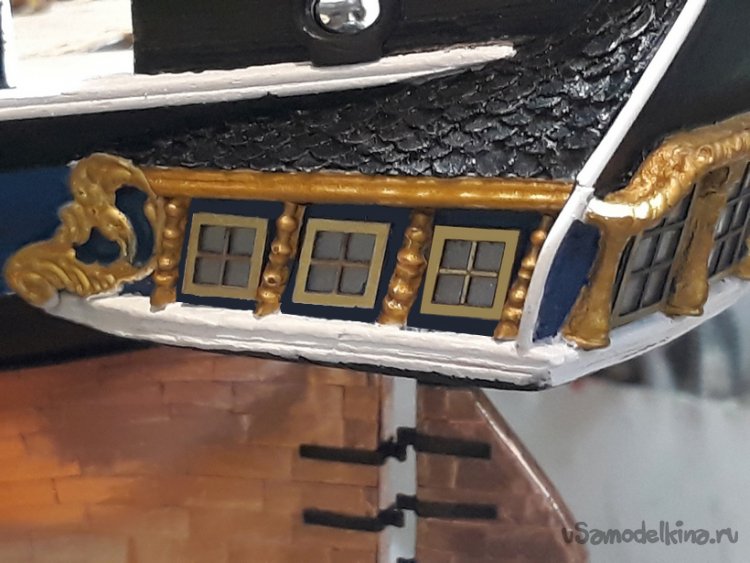

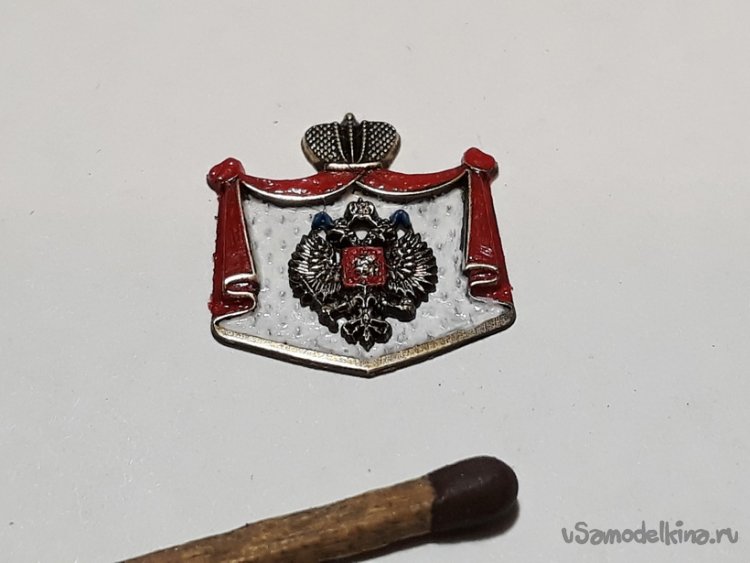

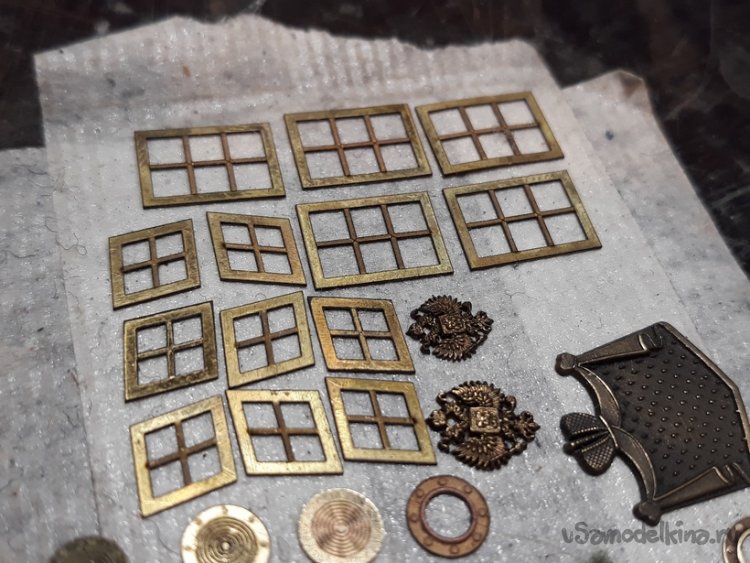

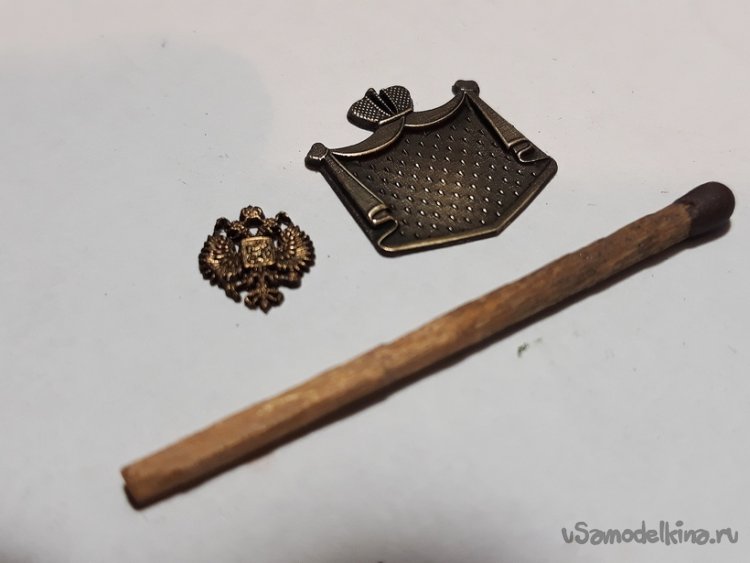

Надписи на табличке с наименованием корабля (модели), кормовой герб, иллюминаторы, бортовые орлы  и окна выполнена методом  лазерной гравировки,

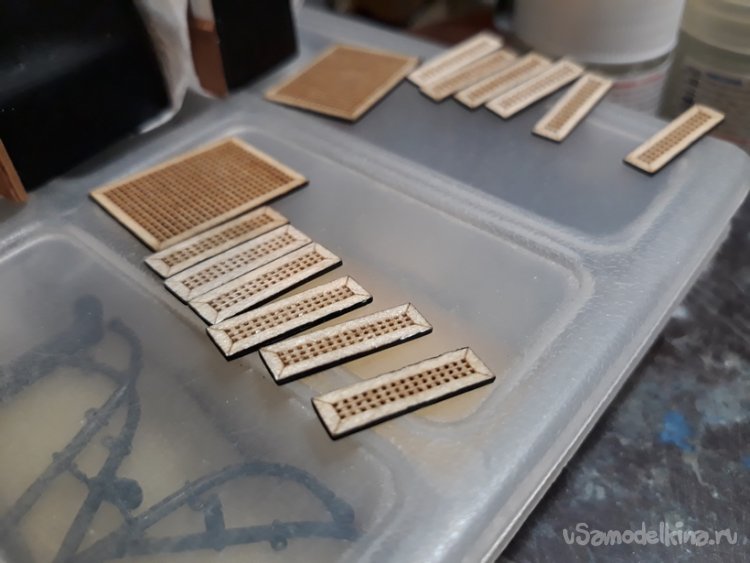

рустерные решетки и ступени трапов лазерной резкой по дереву.

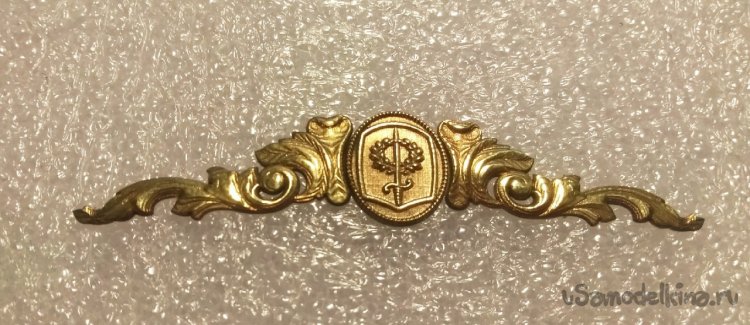

Носовая фигура в виде герба дачи «Александрия» так же  выполнена лазерной гравировкой.

 Эти работу выполнил   мой друг и коллега Александр Михеев. Очень ему благодарен, так как модель с его работой смотрится великолепно.

 Так же хочу поблагодарить коллег из Форума Судомодельного клуба за помощь в создании этой модели.

   В заключении, хочу привести фотографии нескольких деталей выпавших из описания модели.

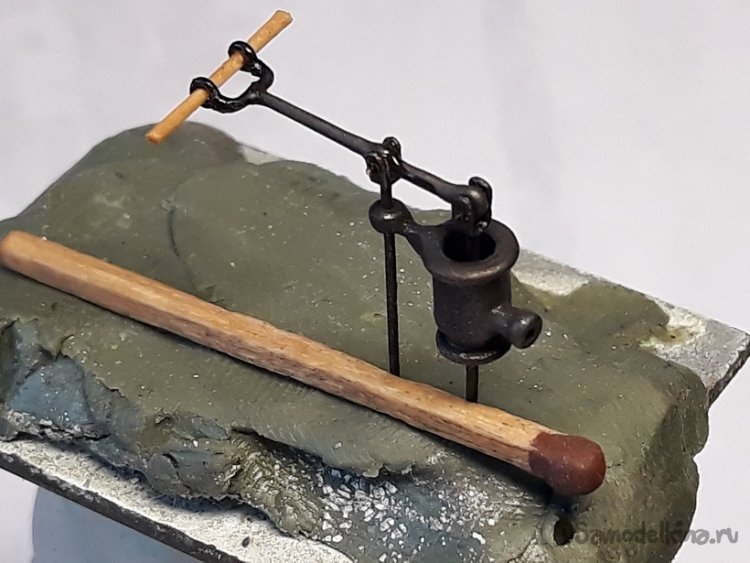

КомпасРучная помпа.Штурвал.



Модель защищена от внешних воздействий витриной из оргстекла.



3. И на последок.

Не возможно в данном материале освятить и показать все.

Для тех кого заинтересовала модель оставляю ссылку, для более конкретного просмотра.

https://cloud.mail.ru/public/fkEo/BhbzJEard



Надеюсь, вы получите истинное удовольствие.



Всем приятного просмотра.



С уважением, Старпом.
