Бывало с вами такое, что смотрите на какое-нибудь место в своём доме, понимаете, что там должно стоять, но такая штука существует только в вашей голове и в магазине её не купить?

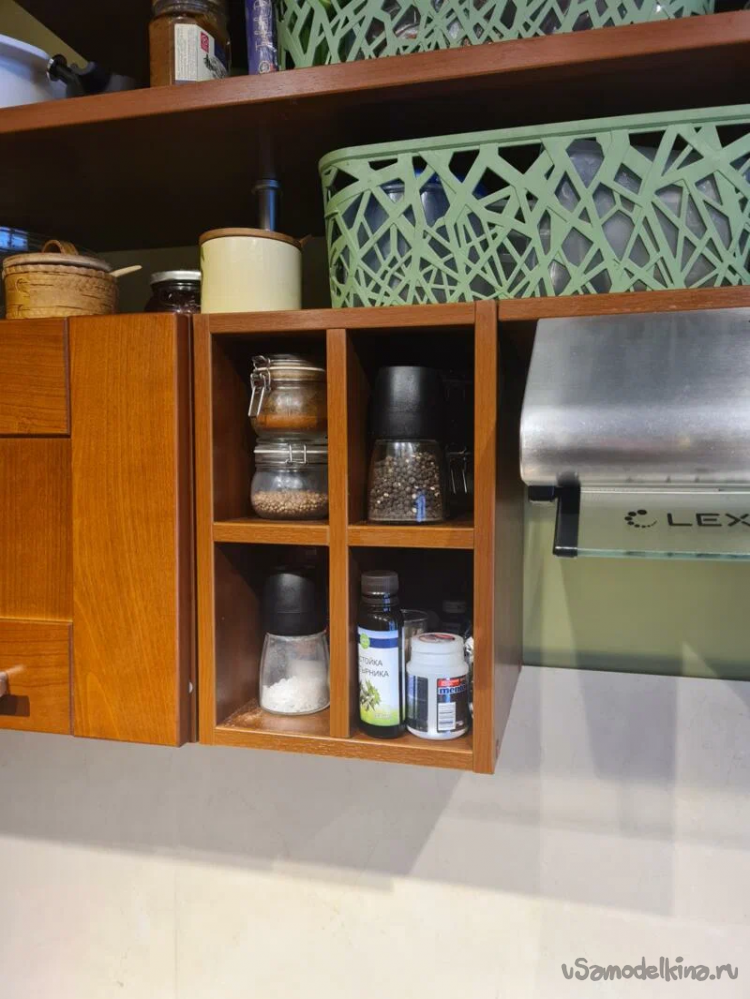

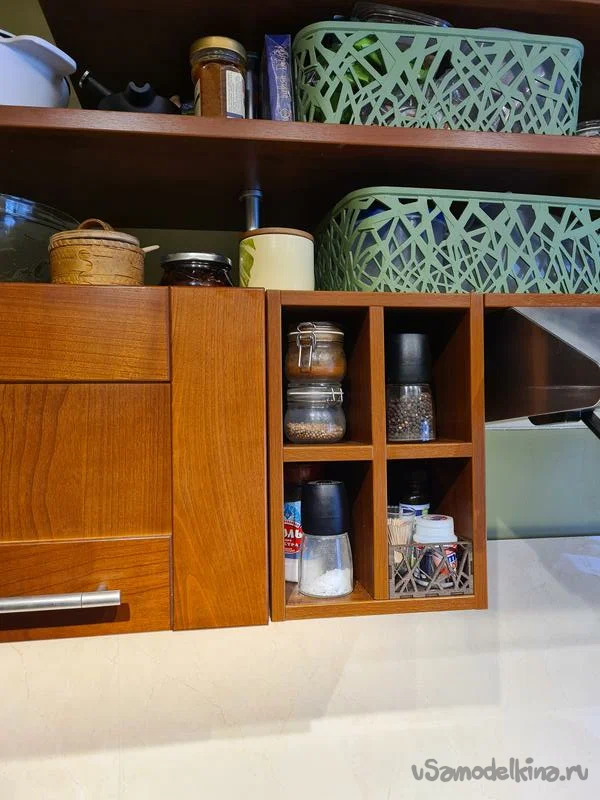

Сегодня хочу поделиться процессом устранения беспорядка в отдельно взятом ящике на отдельно взятой кухне. Итак, дано: гарнитур с четырёхсекционным дуплом.
Три секции используются с умом: разные виды соли, разные виды перца, самые ходовые специи, а с четвёртой — беда, описываемая словом «прочее». Там жевачки, зубочистки, таблетки, витаминки какие-то. Пытаясь достать что-либо из нутра, велик шанс отправить баночку или две в свободное падение. И руку нужно скукоживать, будто гуся ей показываешь. Бесит, вобщем. Захотелось всё наполнение организовать и для этого сделать простой выдвижной ящик из фанеры.
А ещё хочется, чтобы ящик был не глухой коробкой, а дружил по геометрии с зелёными корзинами, так как они задают определённое настроение всему фасаду («Квартирный вопрос» пересмотрел, ага).
Достаём, смотрим, чего в ящике.

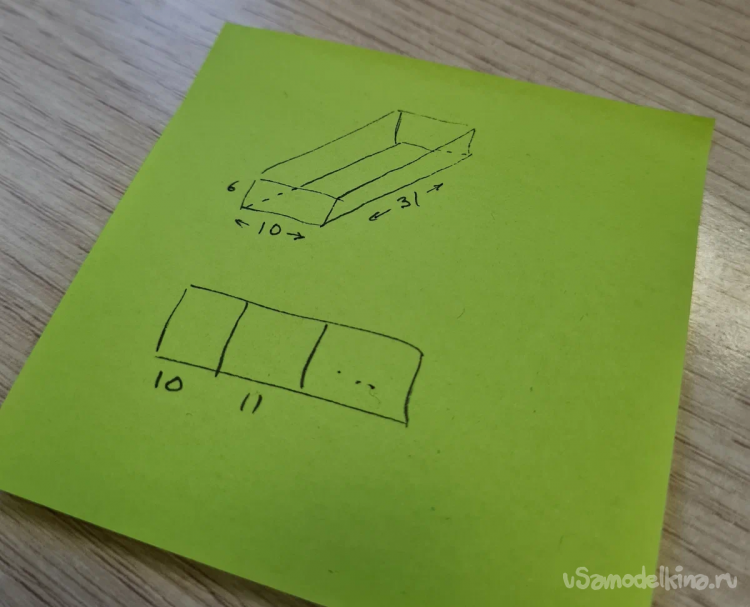

Напрашивается три секции: (1) нужное, (2) таблетки, (3) не нужное. Замеряем нишу, получаем чертёж. Документ!
Почти ГОСТ. Все размеры в сантиметрах.
Ящик нужно сделать своими руками, но руки эти у меня растут немного не из того места: клавиатуру и мышь хорошо освоили, а столярные инструменты — нет. Поэтому буду хитрить. Закажу лазерную резку всех деталей из 3 мм фанеры, а потом склею и покрашу.
Макетируем на компьютере
Приступим к созданию макета. Сначала неплохо бы получить болванку деталей, из которых можно собрать короб, а затем заняться деталями и украшательствами. Благо сборка коробки — типовая задача, поэтому для коробок всех мастей полно онлайн-генераторов. Я воспользовался https://en.makercase.com

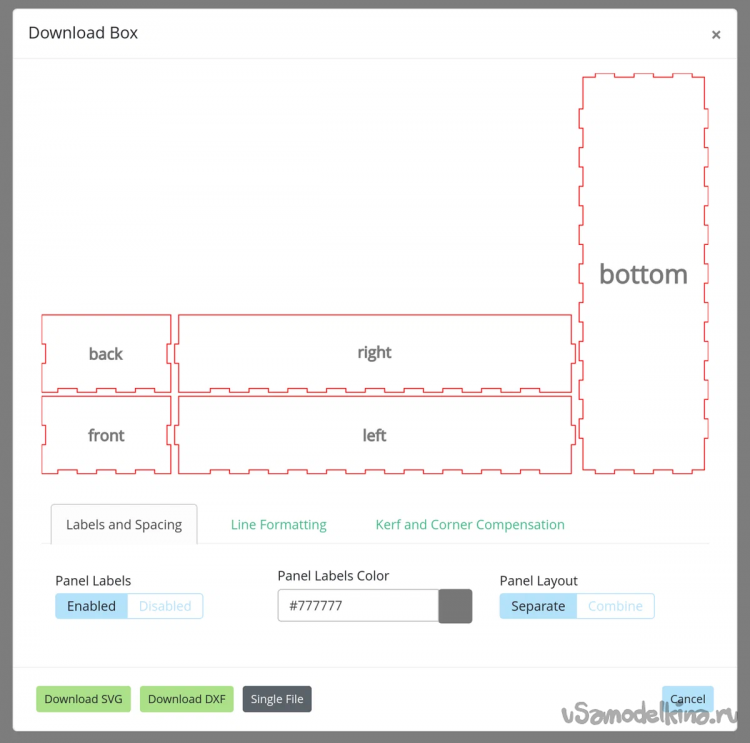

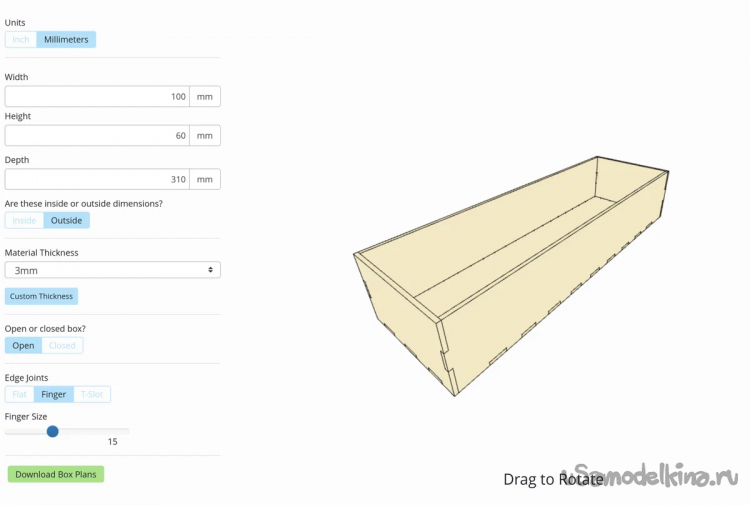

Указываем наши габариты и толщину материала. Вуа-ля, видим коробку. То, что надо. Скачиваем раскладку.
Тут возникает вопрос: DXF или SVG. То есть с чем дальше работать: с инженерным и точным чертежом в САПР или с художественной поделкой в векторном редакторе.
Обычно я предпочитаю DXF: в CAD-системах проще точно определять отступы, параллельные линии, отмерять середины. Но в случае с ящиком предстоит наделать художественных дырок, будут удобнее инструменты векторного редактора, поэтому выбираем SVG.

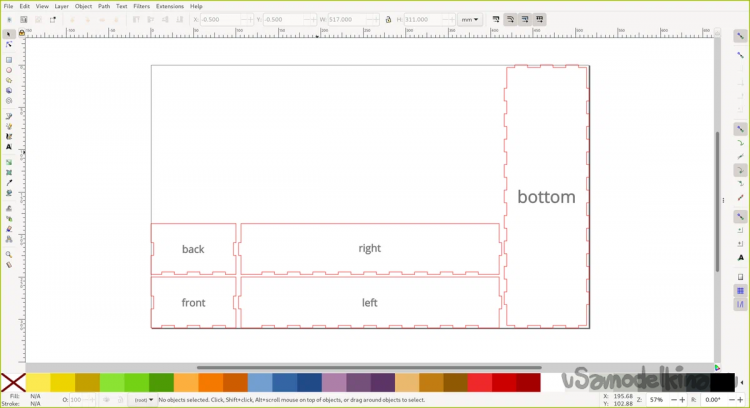

Для доработки буду использовать редактор Inkscape, потому что он бесплатный и вообще у меня есть. Открываем SVG.

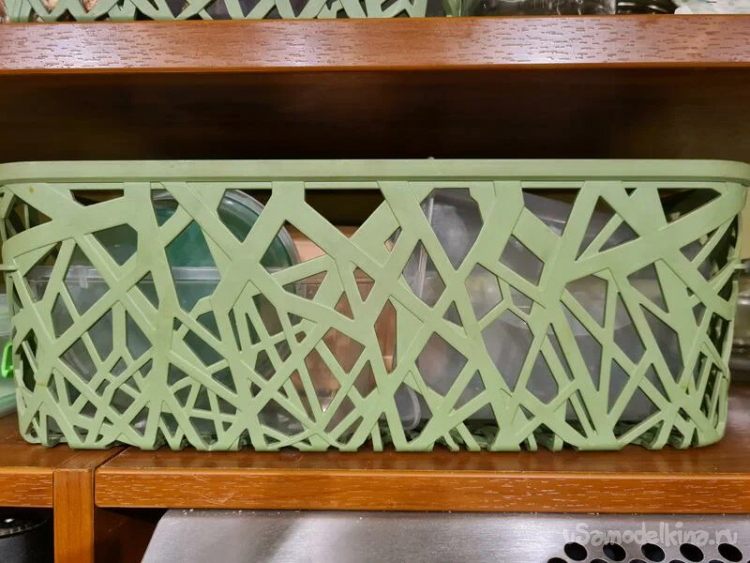

Так, узор, точно. Фотографируем профиль корзины, под которую будем маскироваться.

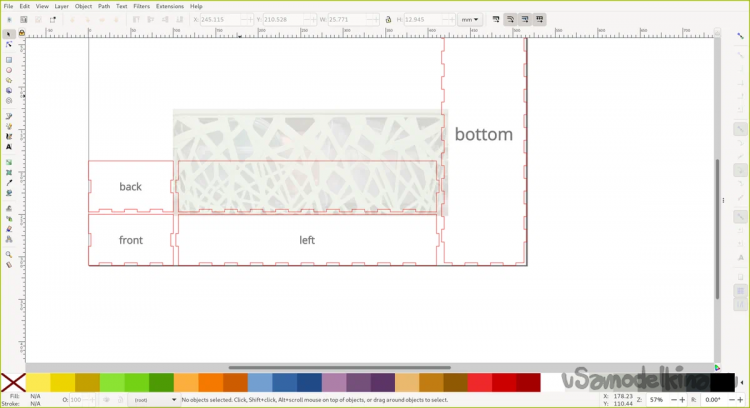

И ставим это фото как полупрозрачную подложку под чертёж.

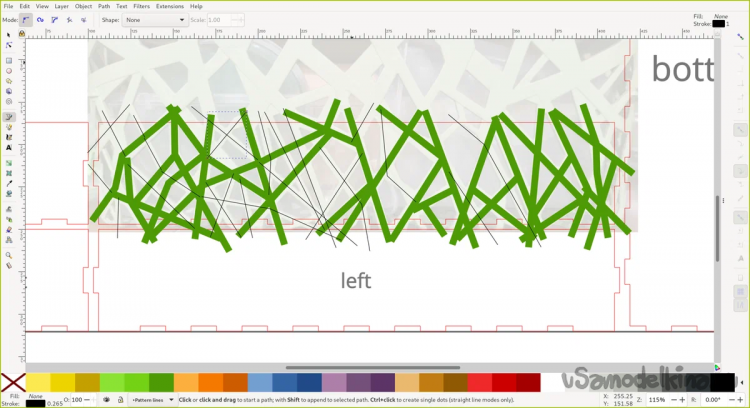

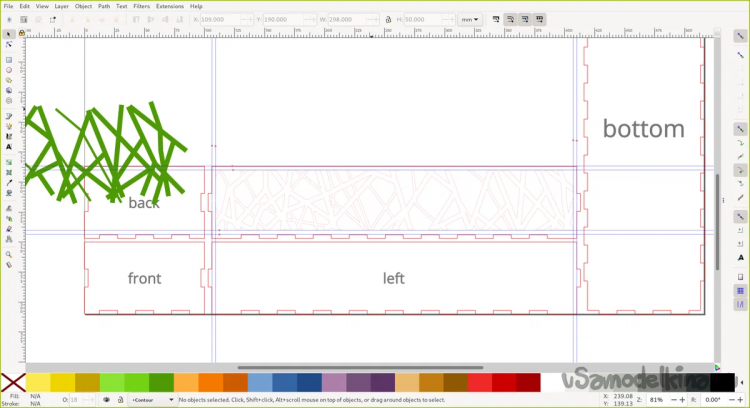

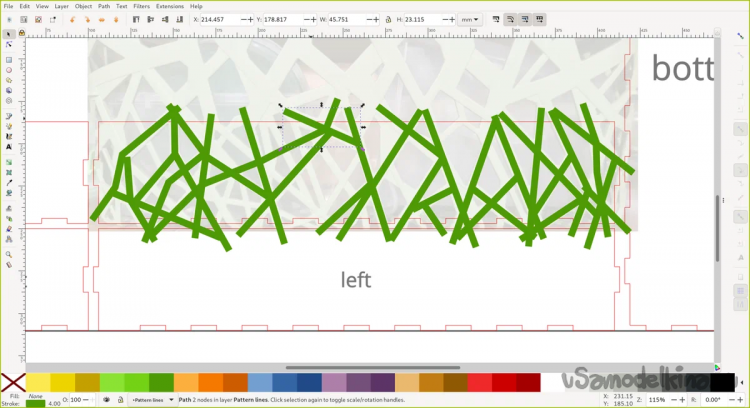

Теперь примерно обводим «веточки» с корзины толстыми линиями поверх детали. Без особого фанатизма на тему точности. Художество всё же.
Не сдаёмся, продолжаем.

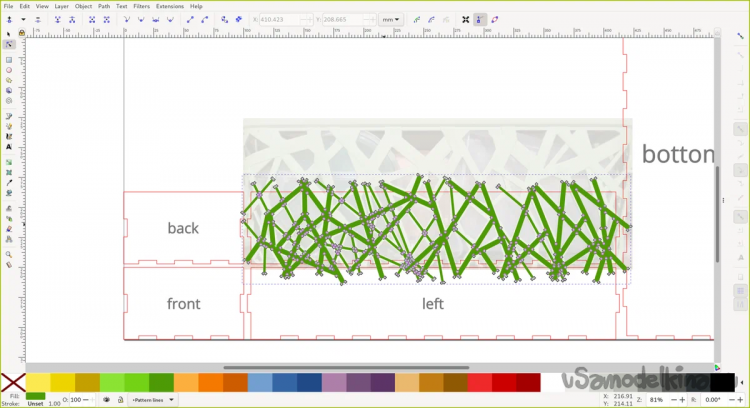

Хаотичности ради второй порции линий назначаем другую ширину. И всё, что получилось, переводим из линий в обычную геометрию (Path → Stroke to Path).

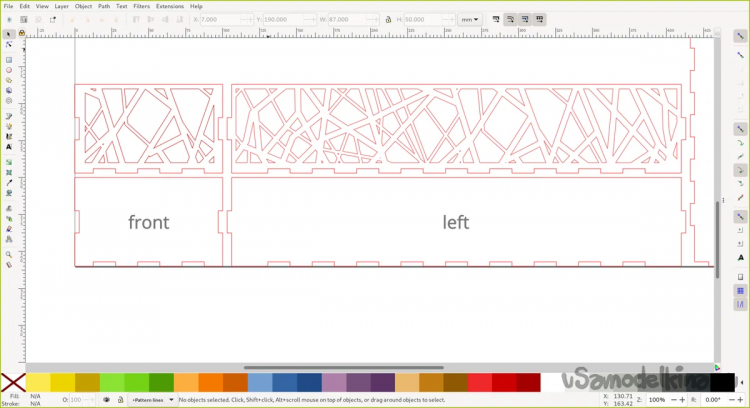

Делаем отступы от края детали и с помощью операции вычитания геометрии выдавливаем узор из центральной части детали.
Я отложил копию узора, чтобы воспользоваться им же для тиснения на торцевых деталях. Повторяем процесс, получаем две готовые детали.

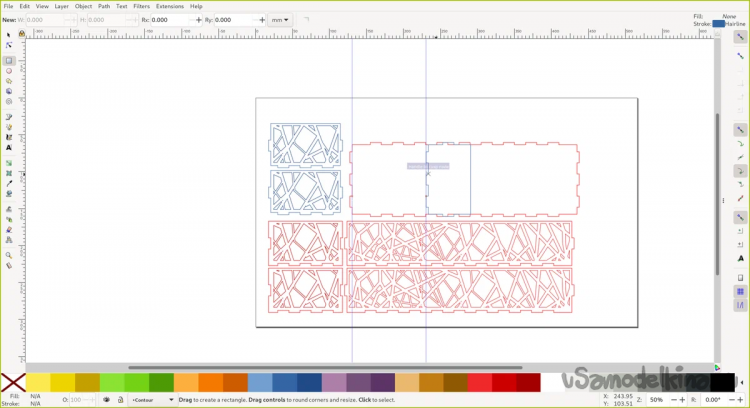

Другие боковины — копии своих противоположностей, поэтому смело клонируем те, что уже украшены узором.

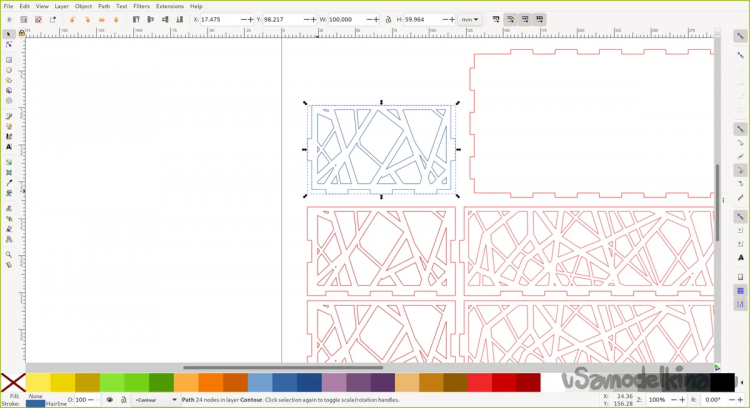

Ах да, ещё же внутренние перегородки нужны. Они очень похожи на торцевые детали, но с «пальцами» для крепления вывернутыми наоборот. Ещё раз используем булевы операции над геометрией и получаем перегородку.

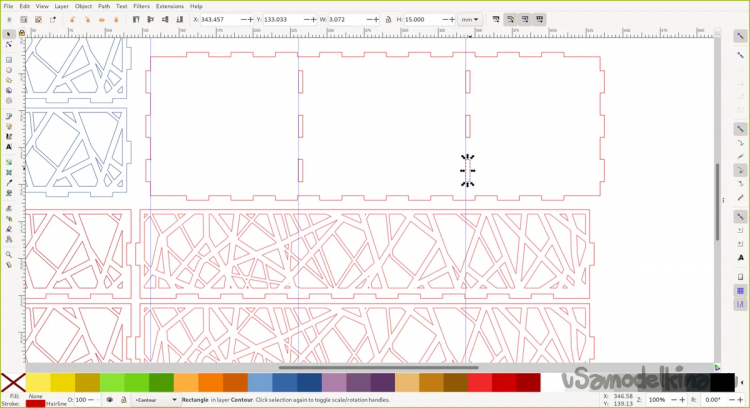

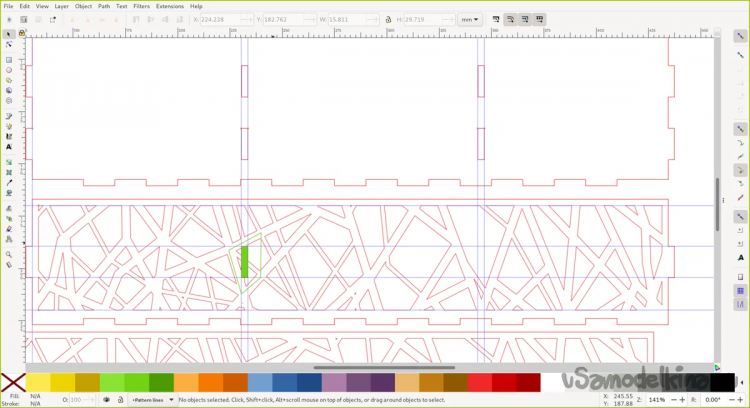

Далее нужно сделать дырки, чтобы эти перегородки можно было воткнуть в ящик. По плану перегородки должны быть на расстоянии 10 и 11 см. Используем линеечки Inkscape, чтобы сделать всё точно.

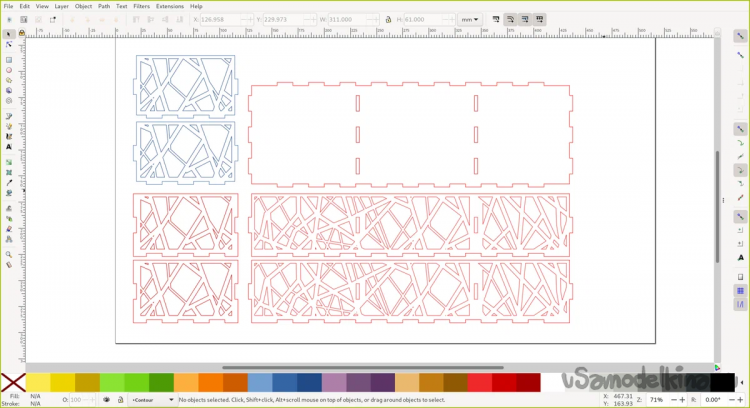

Почти! Остались только ответные дырки в боковинах. Линеечки в помощь.
Заказываем лазерную резку

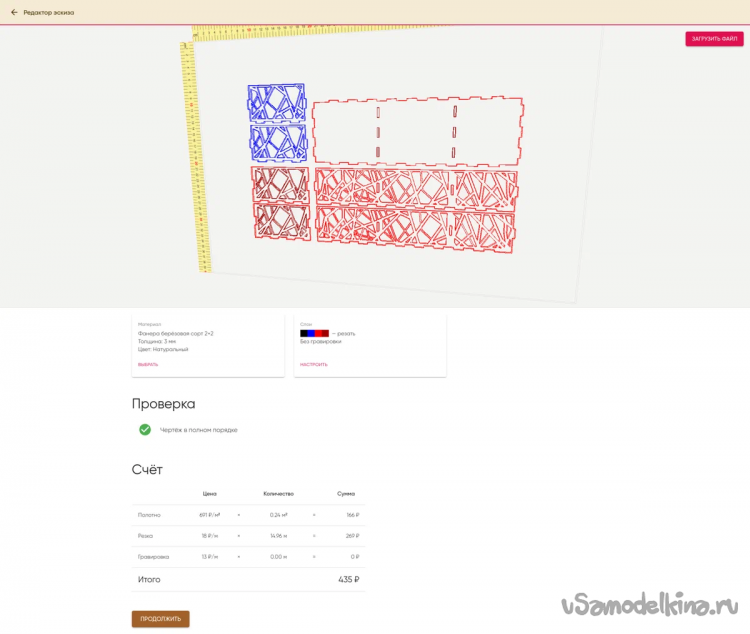

С макетом кажется всё. Начинаем переход в мир реальный. Загружаем полученный файл в интернеты. Например, в сервис «Фигуро», выбираем трёхмиллиметровую фанеру и говорим, что все контуры нужно прорезать насквозь.

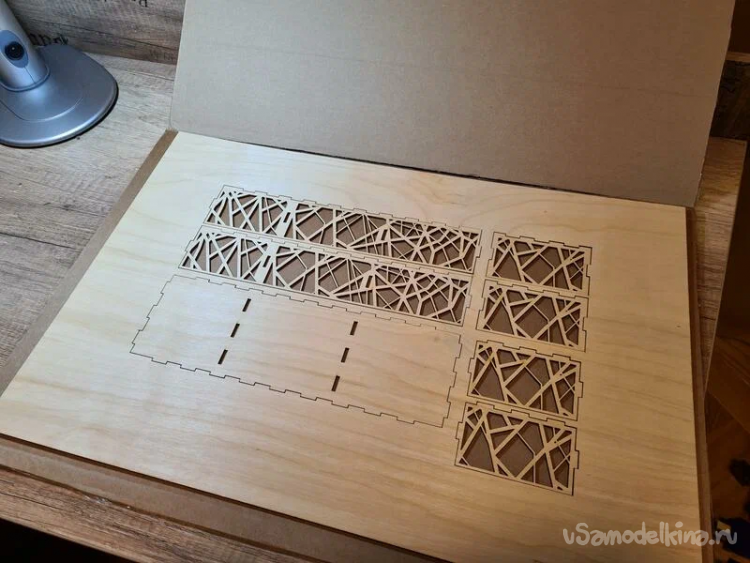

Отправляем заказ и на следующий день… та-да!
Во всей истории лазерная резка оказывается самым простым шагом.
Собираем и клеим

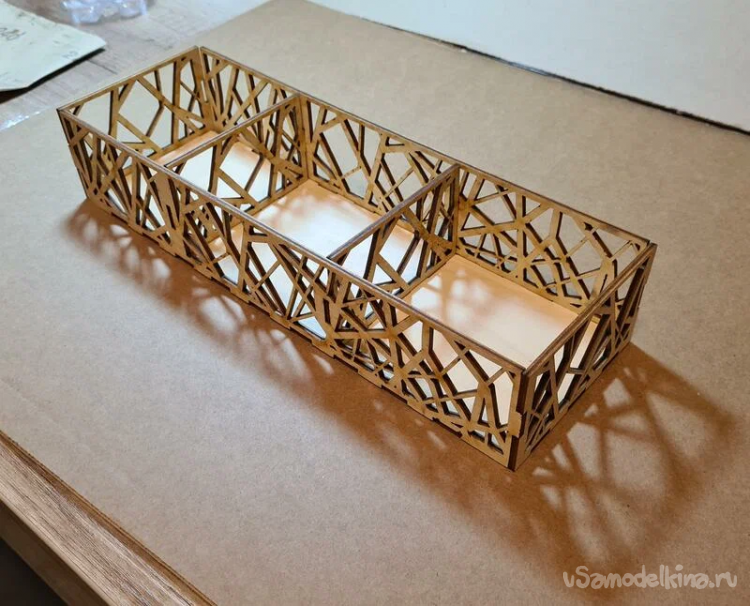

Первым делом чешем руки и проверяем, собирается ли.
Фух, значит линеечки были не зря. Я когда первый раз увидел детали вживую подумал, что зря-зря-зря такие тонкие линии использовал, сломается же. Забегая вперёд скажу, что нифига. На деле они крепче, чем на фото. Чтобы сломать, нужно заняться целенаправленным вредительством и прям приложить силу.

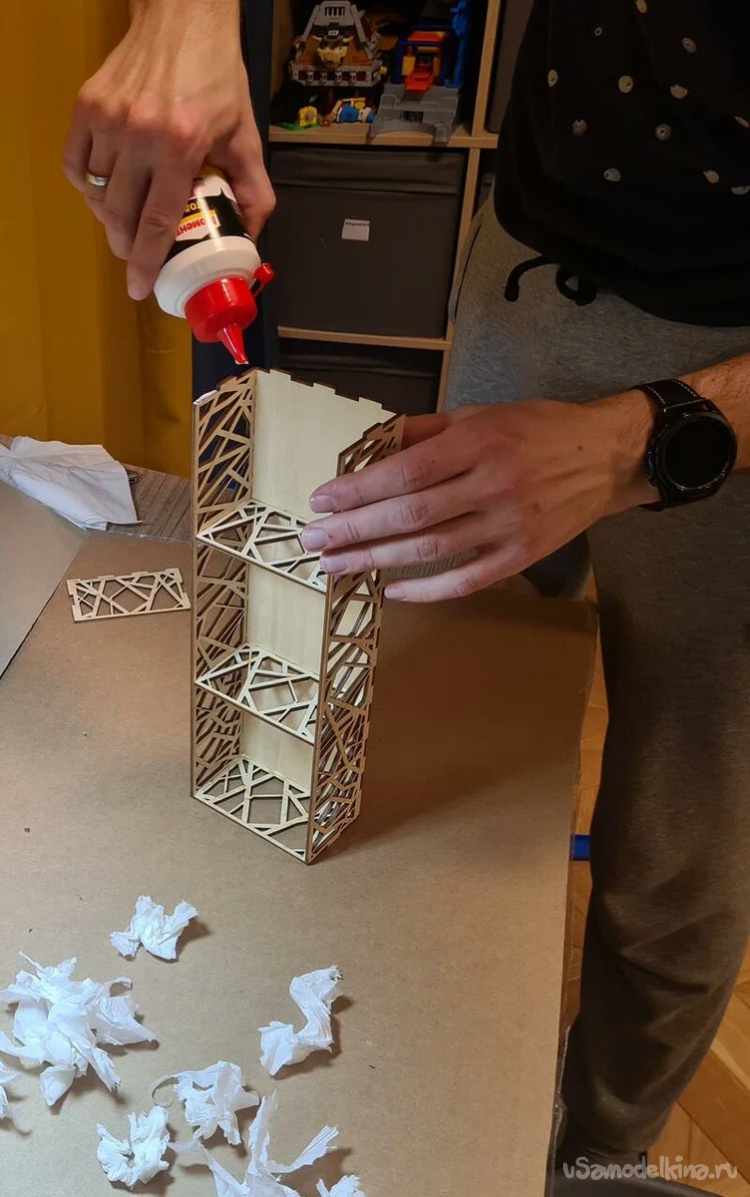

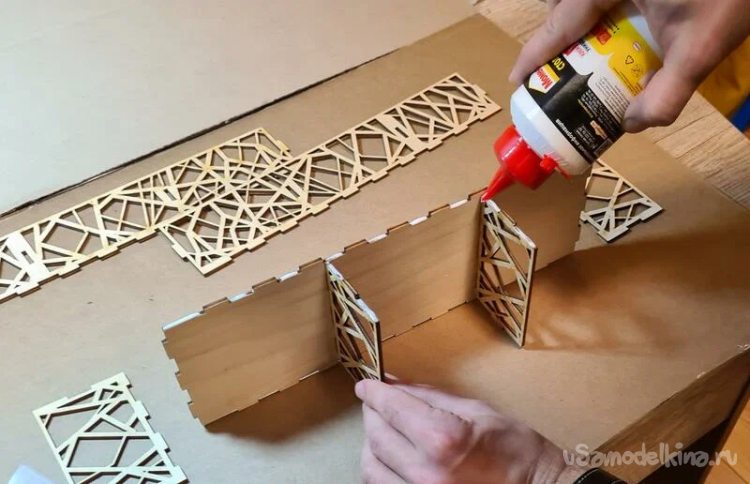

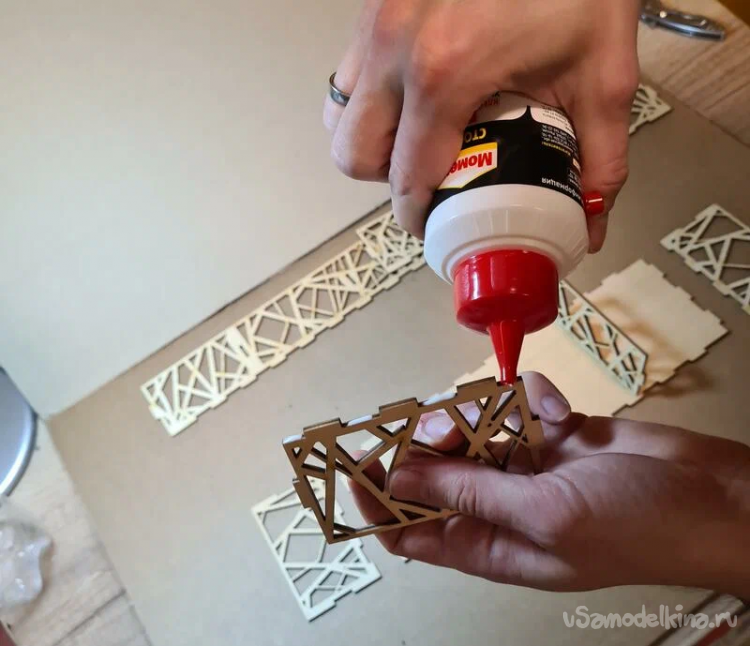

Клеим! Я использовал клей ПВА.
Неожиданное открытие: упаковочные картонки, в которых заказ приходит с «Фигуро» отлично подходят для того, чтобы на них насвинячить, а затем выбросить.
Чуть придавливаем и даём высохнуть полчаса.
Добавляем цвета

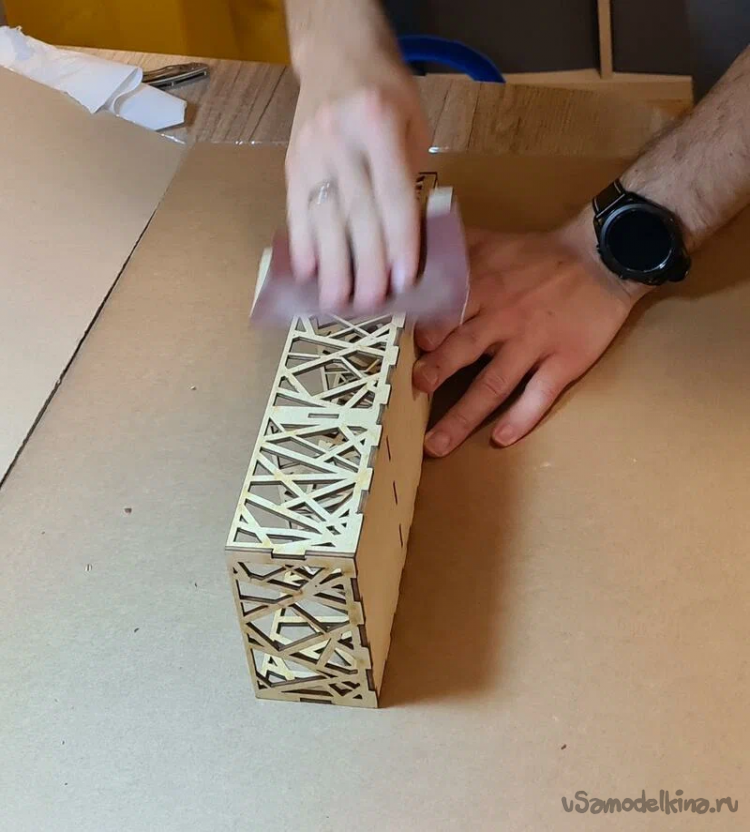

Нужно красить, но прежде чуть зашкурю. Детали с одной из сторон (той, что при резке была снизу) немного потемнели от лазера. Наверное и так закрасилось бы, но на всякий случай, прошёлся наждачкой (зерно 240) и убрал пятна.

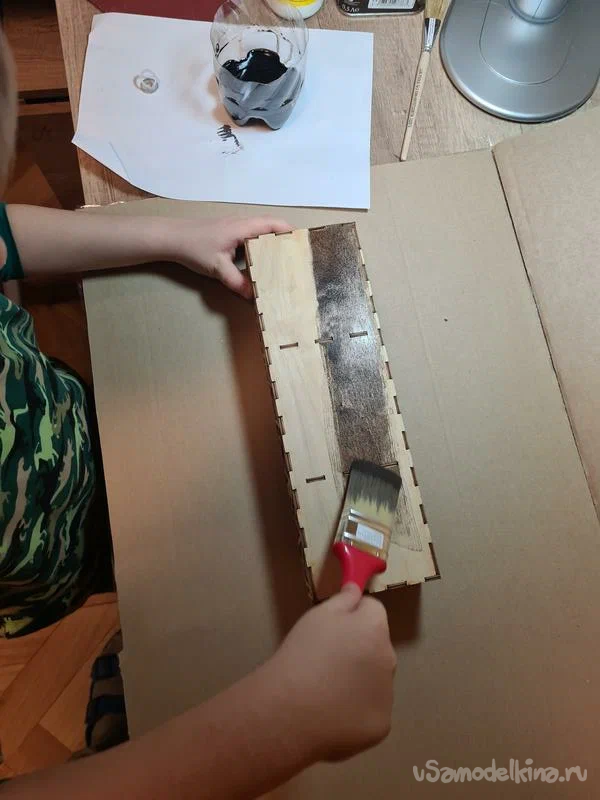

Всё, красим. Я взял морилку цвета «тёмное дерево». Тут мой пятилетний сын, которого я до сих пор использовал в качестве фотографа, сказал, что фотографировать надоело, и красить будет он.
¯\_(ツ)_/¯
Дело не хитрое, поехали.

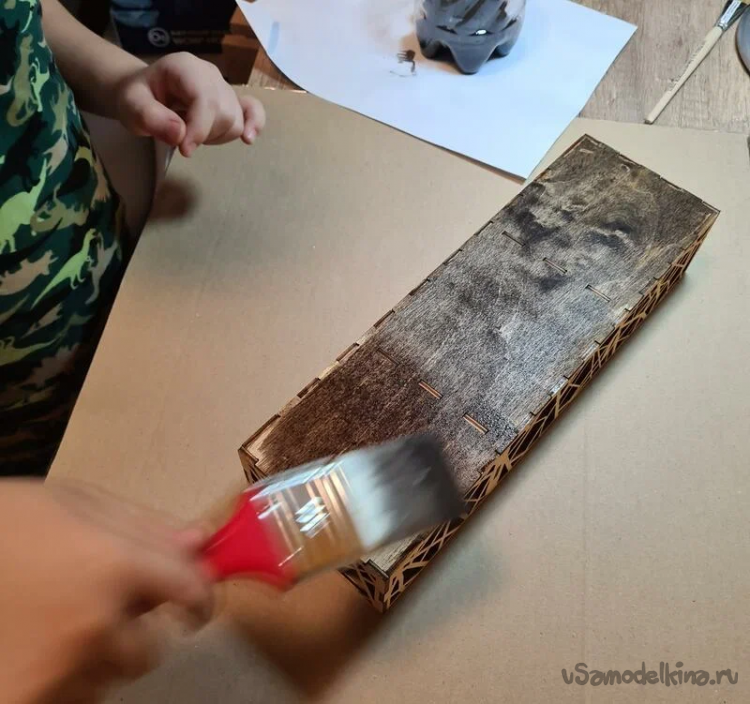

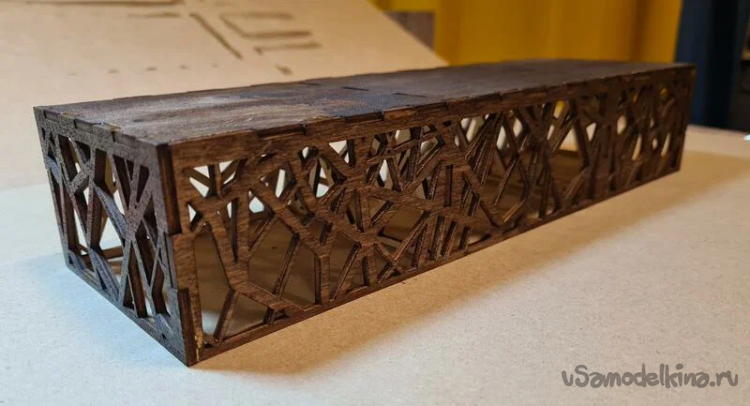

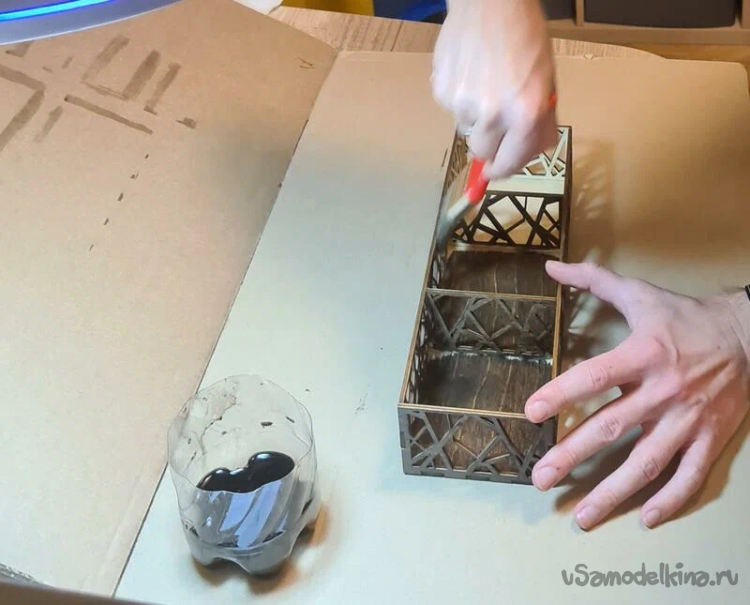

Даём высохнуть 20 минут. За это время цвет становится равномерным и дерево уже не пачкается. Далее красим внутри.
Оставляем сохнуть. Замечаем непрокрасы, исправляем маленькой кистью.

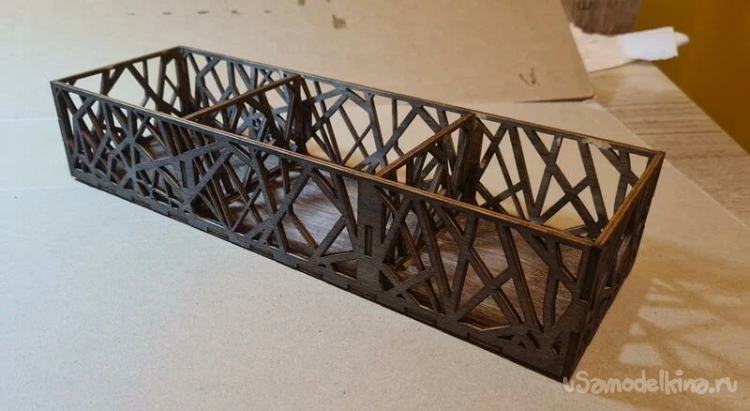

Всё, десятая серия второго сезона этого эпичного сериала о ящике близится к концу. Секунду прям потерпите.
Примеряем!

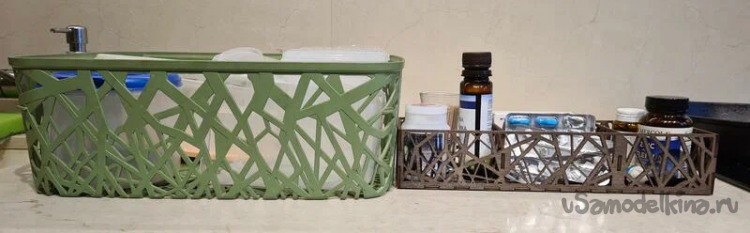

Крафтовый ящик рядом со своим геометрическим прародителем:

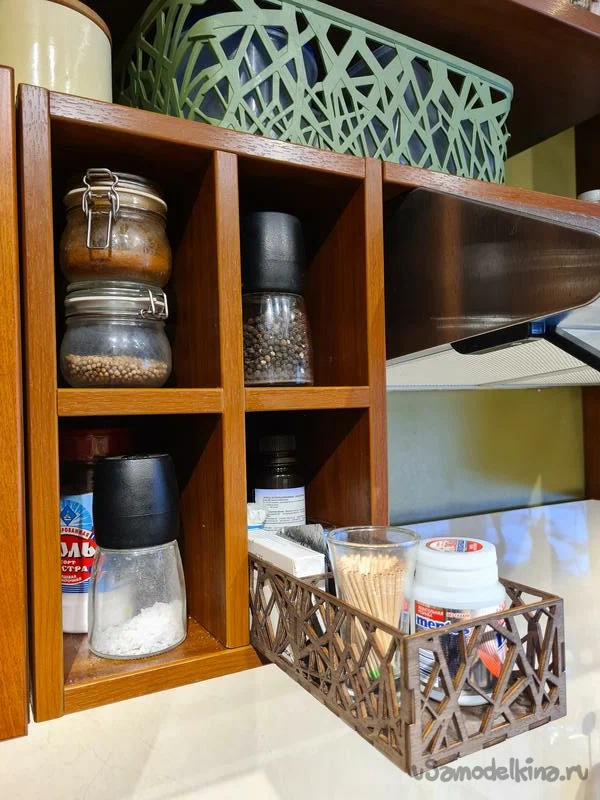

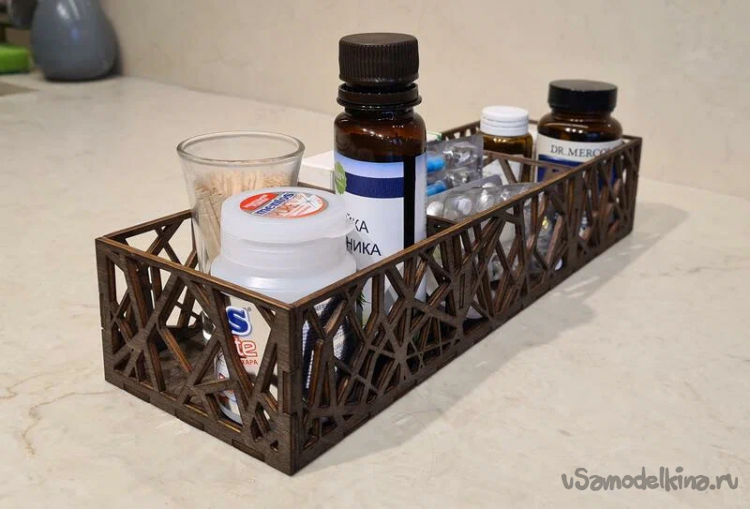

О! Порядочек:
Входит и выходит. Замечательно выходит!
Принят на службу
Готово. Теперь можно всем хвастаться и рассказывать легендарную историю о строительстве ящика.
