    Педаль регулировки числа оборотов


    Педаль для регулировки числа оборотов станков, сделанных на основе болгарки, дрели, двигателя (коллекторного) от СМА и т.п., оказалась настолько удобной в применении т.к. при работе на станках освобождается одна рука, и кратно увеличивается безопасность.


    В общем, принял решение сделать себе ещё одну, и более подробно описать сборку.

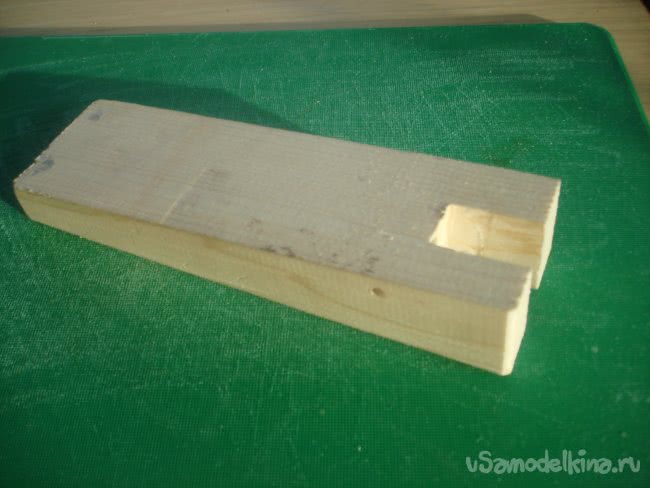

    Для начала из бруска 40 х 60 х 250 мм делаем основу, пропилив углубление для установки кнопки, и сделаем наклон для удобства пользования педалью.

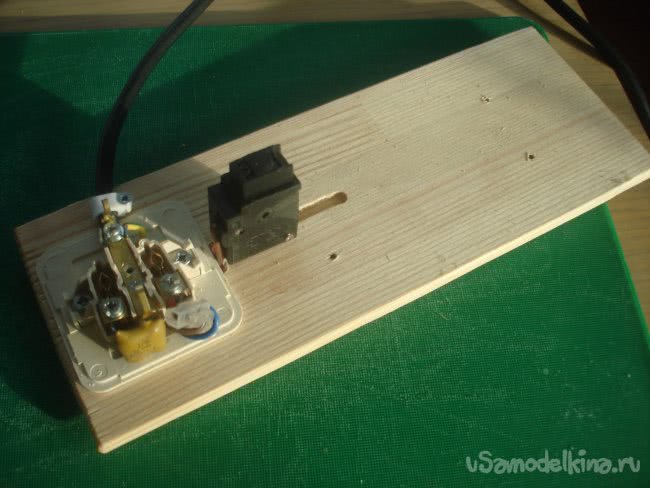

    Сделав площадку для основания 10 х 100 х 260 мм, устанавливаем на неё розетку и кнопку плавного пуска на 220В 6А.

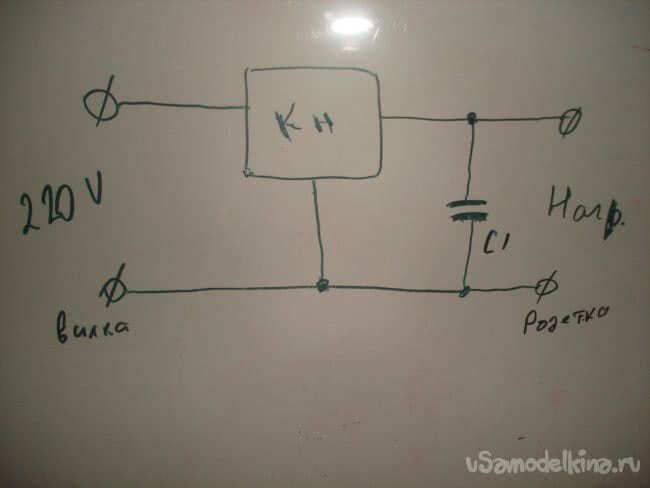

    Схема подключения приведена ниже. Искрогасящий конденсатор С1 небольшой ёмкости на 400 В установлен в корпусе розетки.

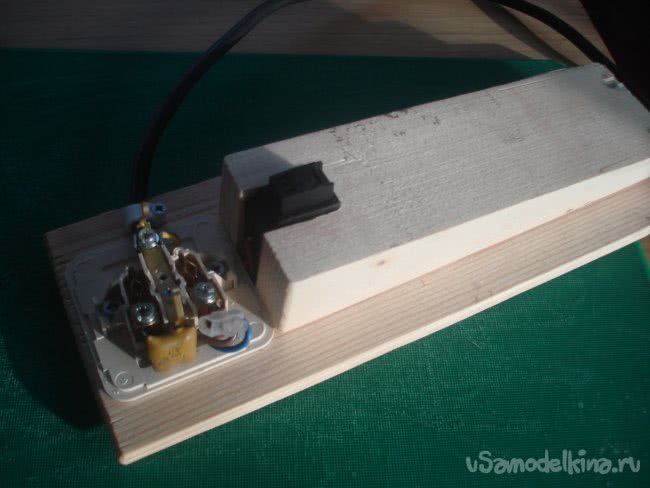

    Закрепляем саморезами брусок на площадку основания.

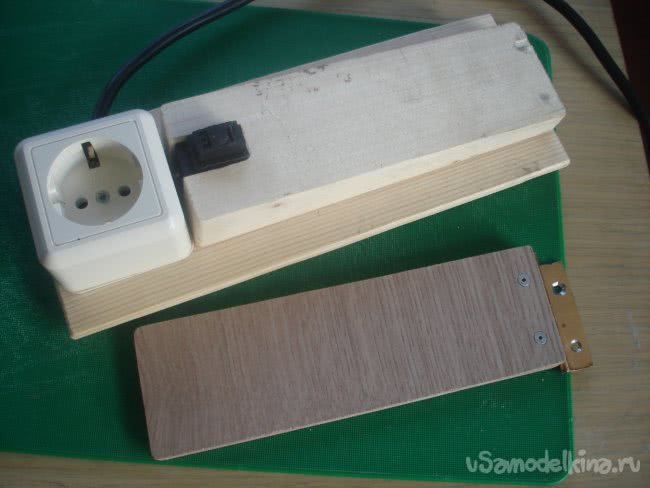

    Сверку устанавливаем педаль (вырезал из остатков ламината) закрепив её при помощи рояльной петли к бруску.

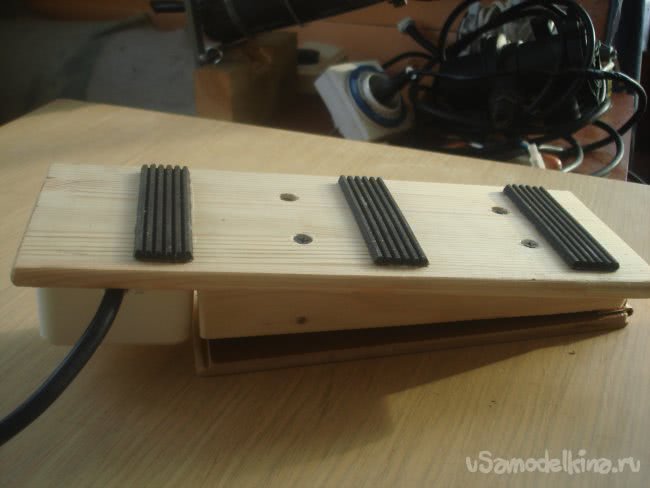

    К нижней части площадки приклеиваем кусочки резинового ремня, для исключения скольжения по полу.

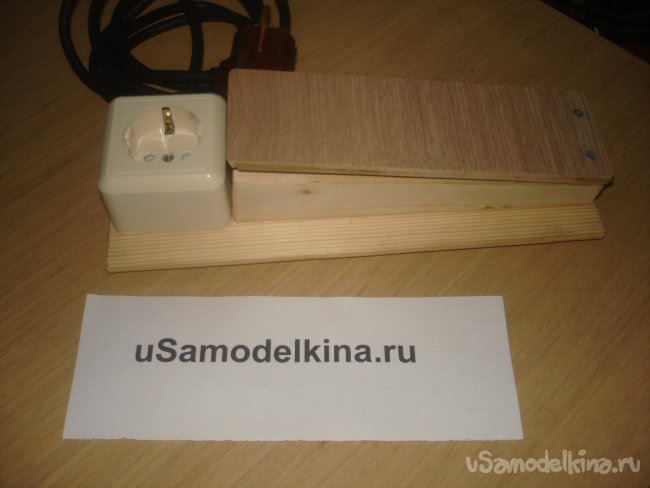

    Таким образом, педаль готова к использованию, а автор готов к замечаниям по доработке, и, если у кого нет времени (а у меня, пенсионера, времени достаточно), готов сделать данную самоделку за небольшое вознаграждение.


    Обращайтесь plita-spb@bk.ru .
    Продам эту самоделку или изготовлю на заказ. Напишите мне или оставьте комментарий для обсуждения деталей.
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

    Переходник лампочка-розетка с удлинителем

    7.3
    Идея
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    5.8
    Описание
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    6
    Исполнение
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    Итоговая оценка: 6.33 из 10 (голосов: 4 / История оценок)

    Добавить комментарий

      • smilesmilesxaxaokdontknowyahoonea
        bossscratchfoolyesyes-yesaggressivesecret
        sorrydancedance2dance3pardonhelpdrinks
        stopfriendsgoodgoodgoodwhistleswoontongue
        smokeclappingcraydeclarederisivedon-t_mentiondownload
        heatirefullaugh1mdameetingmoskingnegative
        not_ipopcornpunishreadscarescaressearch
        tauntthank_youthisto_clueumnikacuteagree
        badbeeeblack_eyeblum3blushboastboredom
        censoredpleasantrysecret2threatenvictoryyusun_bespectacled
        shokrespektlolprevedwelcomekrutoyya_za
        ya_dobryihelperne_huliganne_othodifludbanclose
    12 комментариев
    Korolev
    Юка,
    проблема с трением может появиться
    Можно подумать о закруглении штока, вкрутить саморез с полукруглой головкой, надеть колпачок ... Можно будет точнее подогнать размер. scratch
    Юка Автор
    Korolev,
    Спасибо за советы good , тоже думал про криволинейную пластину, надо немного изменить конструкцию на скользящий по кнопке нажим т.е. оставить кнопку на месте просто положив её на бок и нажим через криволинейную пластинку, проблема с трением может появиться ...? scratch ... С резисторами в данной кнопке не получится т.к. их не заменить dance , если только к китайцам обратиться, но им сейчас не до нас...
    Мы все умны через два дня.
    ino53
    Юка,
    Цитата: Юка
    ...сделать более плавным пуск при начале нажима на педаль

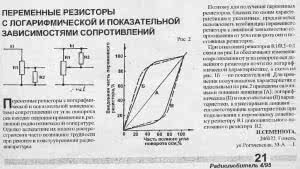

    Если бы размеры были побольше, посоветовал бы поставить резистор группы С (имп. обозначение) с показательной х-кой, а тут не знаю... smiles
    Korolev
    Юка,
    логарифмическое, т.е. (если бестолково выразился), сделать более плавным пуск при начале нажима на педаль?
    Логарифмическое и есть - резкий рост оборотов в начале и замедленный прирост в конце! Но у Вас стандартный регулятор на тиристоре, а это означает резкое падение вращающего момента на валу при малых оборотах. Можно попытаться нажимать на шток регулятора криволинейно изогнутой пластиной. yes
    Юка Автор
    ino53,
    Ежели двигатель был коллекторный то стыковка д.б. без проблем.... А вот к Вам, мудрым "котофеям" окружившим щеночка, если можно, вопрос? Как линейное увеличение мощности на валу от нажатие на педаль перевести в логарифмическое, т.е. (если бестолково выразился), сделать более плавным пуск при начале нажима на педаль?
    Мы все умны через два дня.
    ino53
    Интересно было бы попробовать состыковать эту педаль со швейной машинкой. Родные педали старого образца регулируют (регулировали?) путем сжатия угольных дисков, при крошении их педаль на выброс. В более поздних была достаточно сложная схема, для ремонта не очень.
    Юка Автор
    Хатуль Мадан,
    Кнопка в первом варианте была ближе к центру, но увеличивается высота педали, т.к. кнопка имеет определённые размеры... в перспективе, и для желающих повторить, кнопку кладём на бок , сдвигаем к рояльной петле, а нажим передаём через уголок закреплённый на самой педали плюс устанавливаем пружину и ограничитель хода ...
    Мы все умны через два дня.
    Хатуль Мадан
    Юка,
    неплохо бы увеличить ход педали
    Да без проблем, просто передвиньте кнопку ближе к оси вращения педали (к рояльной петле), за счёт чего увеличится рабочий сектор.
    Я учёный, а не шарлатан! Земля у них круглая, человек от обезьяны произошел, начитаются желтой прессы, понимаешь, а потом им ракеты многоступенчатые подавай...
    Юка Автор
    Korolev,
    Пробовал вариант с пружиной, особой разницы не заметил, по ощущениям неплохо бы увеличить ход педали и тогда ставить пружину, но, увеличение хода делает педаль более громоздкой,... хотя в перспективе есть варианты.
    Мы все умны через два дня.
    Korolev
    Я бы ещё добавил пружину, усилие нажатия пальцем несколько отличается от нажатия ногой. yes
    Юка Автор
    Иван_Похмельев,
    Нажимая на пусковую кнопку дрели или перфоратора Вы плавно регулируете число оборотов от нуля до максимума ... кнопка оттуда.
    Мы все умны через два дня.
    Иван_Похмельев
    Что такое "кнопка плавного пуска"?
