    Переходник лампочка-розетка с удлинителем

    Здравствуйте!

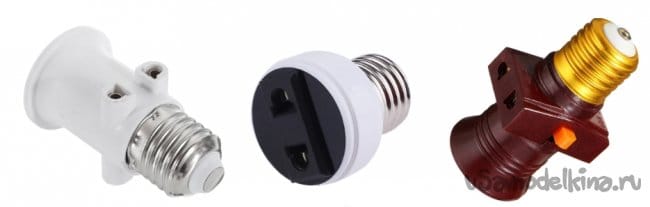

    Возможно многие из вас видели переходники, где с одной стороны цоколь лампочки, а с другой стороны обычная розетка.


    Такой переходник может очень выручить в тех случаях, когда нужно подключить какой-нибудь инструмент, а из источников электричества есть только лампочка. Вот и у меня произошел такой случай. Сломалась петля мусоропровода. Решил ее починить, но мой удлинитель оказался коротким и запитать дрель у меня не вышло. Тогда я вспомнил про этот переходник и решил сделать себе такой. Но функционал у него весьма ограничен, поэтому я его немножко модернизировал.

    Для изготовления переходника мне понадобится:
    - рабочая светодиодная лампочка
    - провод
    - переносная розетка

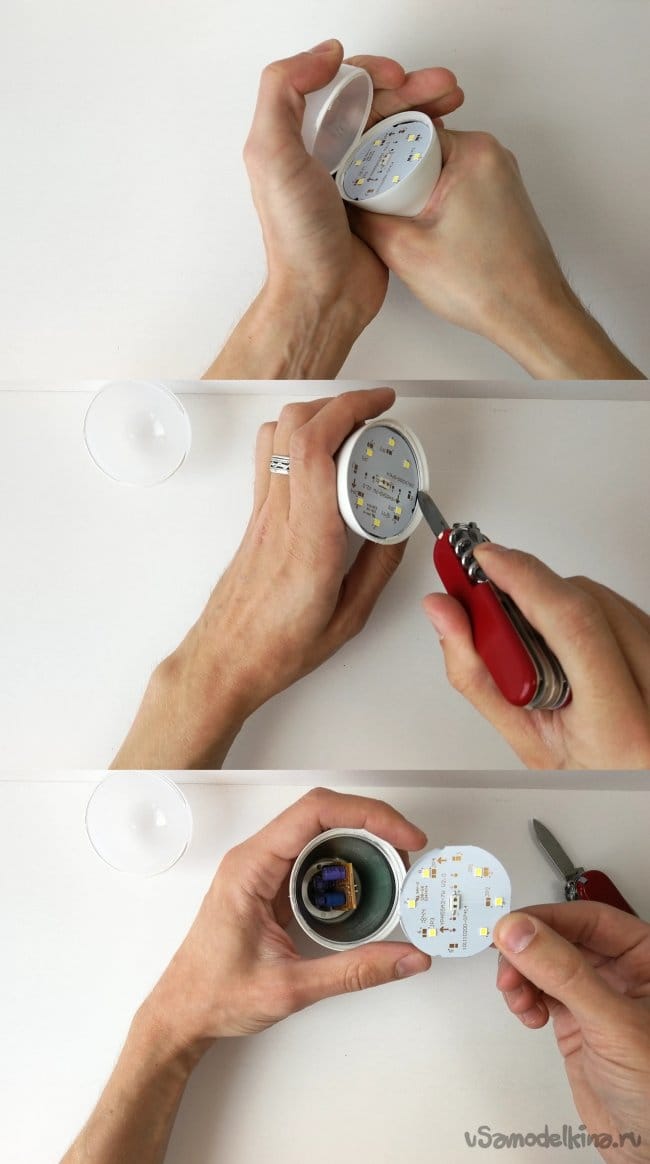

    Итак, беру лампочку и снимаю пластиковый рассеиватель. Дальше снимаю плату со светодиодами. Она была приклеена каким-то герметиком по периметру, поэтому пришлось подрезать его ножом.

    Аккуратно вынимаю плату и откладываю ее в сторону.

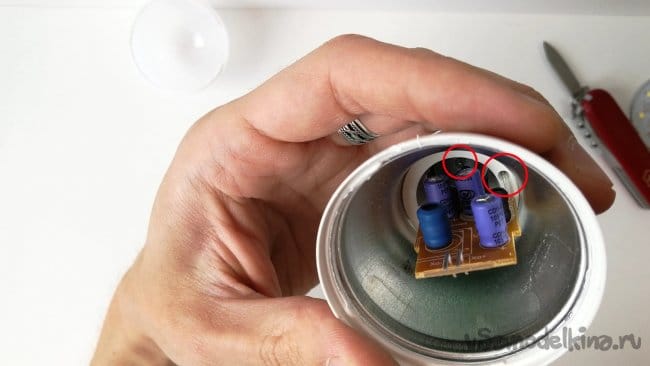

    Нужно найти где располагаются контакты. Я их отметил красными кружками.


    К боковому контакту есть свободный доступ, а вот к нижнему пролезть проблематично. Для этого я просверлил цоколь лампочки. Сверлит нужно аккуратно, что бы не отломать припаянный контакт внутри лампочки.

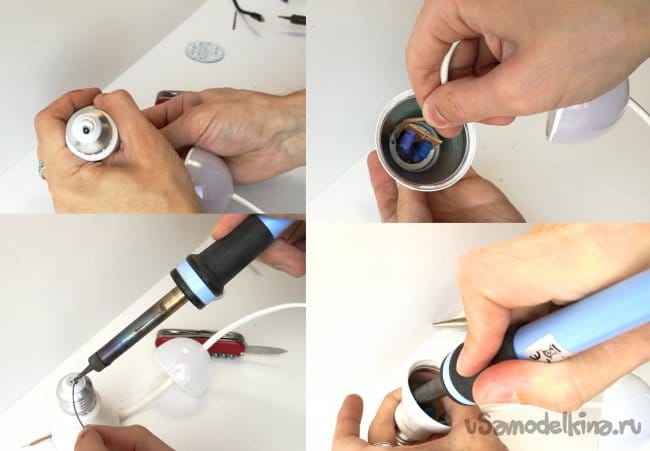

    Потом беру пластиковый плафон лампочки и делаю отверстие под провод. После этого протягиваю провод в дырку, зачищаю провода и лужу припоем.


    Теперь нужно просунуть один из проводов в отверстие которое я сверлил в цоколе. Наберитесь терпения, с первой попытки попасть в дырку весьма проблематично. Припаиваю провода.


    После пайки, на цоколе лампочки, остались излишки припоя. Беру напильник и зачищаю поверхность.

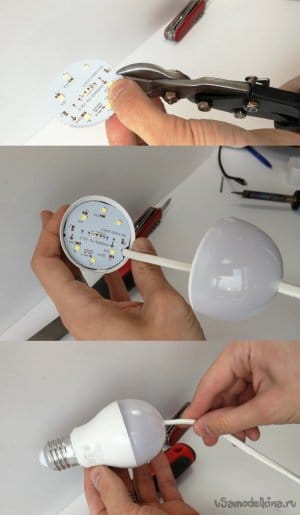

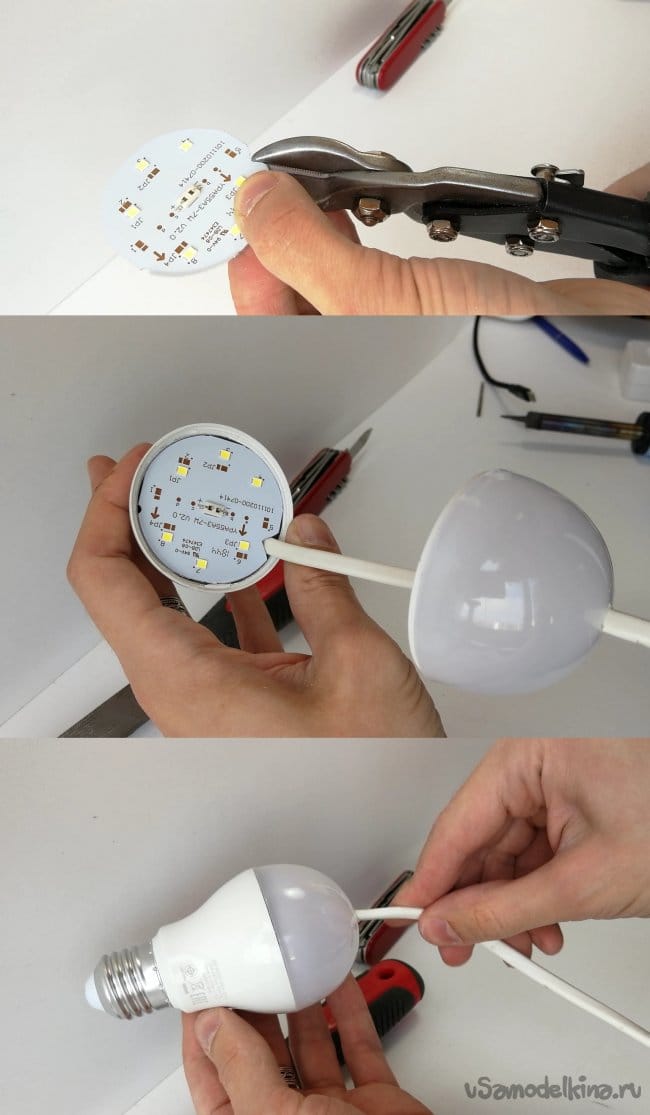

    Приступаю к финальной сборке. Нужно вставить плату со светодиодами на свое место, но мне мешает припаянный провод, поэтому я делаю небольшой вырез. При установке платы не перепутайте полярность.

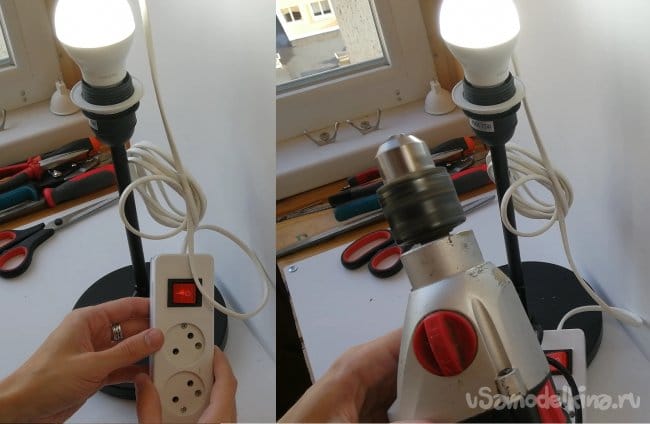

    Настало время проверить мой переходник. Вкручиваю лампочку в цоколь и включаю дрель.


    Работает все отлично! В итоге у меня есть рабочая лампочка и полноценный удлинитель. При использовании будьте аккуратны, что бы не выдернуть кабель из лампочки.

    Вот такая нехитрая и полезная самоделка у меня получилась. Более подробно можно посмотреть посмотреть в видеоролике.


    Спасибо за внимание.
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

    Педаль типа «лягушка» из розетки

    Педаль регулировки числа оборотов

    9.4
    Идея
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    9.8
    Описание
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    10
    Исполнение
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    Итоговая оценка: 9.73 из 10 (голосов: 5 / История оценок)

    Добавить комментарий

    45 комментариев
    R555
    Посылка--вызов, ну что Вам Валерий трясёт конкретно, а на типикаль 60 нам насрать.
    Кто не ошибается, тот не делает ничего.
    Валерий
    к напряжению АТС! 60В !
    Я что-то путаю (за 30 лет забыл) или в военных линиях напруга повыше???... Что-то мне сейчас именно теплится какое-то воспоминание про то, что "не подходит на наши коммутаторы гражданское оборудование"))))))
    Але нови ностра алис!
    R555
    Я был уверен, что кто-то первый ответит на мой вопрос про лампочки на "странное" рабочее напряжение 60 В. И это Korolev ! good goodgood
    Я не ради шутовства-баловства задал этот вопрос. Я же сам, матёрый связист, должен был догадаться что эти лампочки привязаны как-то к напряжению АТС! 60В ! Поэтому и мощность у них МИЗЕРНАЯ! Но я и задал поэтому вопрос.
    Это же раритет! xaxa Ща посчитаю, скока у меня их (кроме тех, что на фотке...))))
    Кто не ошибается, тот не делает ничего.
    Korolev
    R555

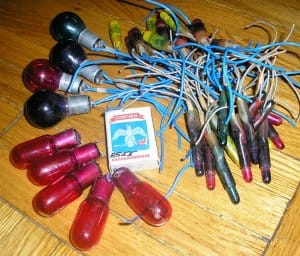

    Самые большие лампы на 60 Вольт, 4,8 Ватт
    На координатных АТС! yes
    R555
    Народ приносит мне разное, знают, что найду применение. Накопилось много старинных лампочек, некоторые аж 1958 года изготовления. И рабочие ! Соберу к НГ гирлянду в стиле стимпанк и включу на дереве во дворе! Вот бабушки с дедушками будут рады! yahoo dance2 У меня вопрос, может кто подскажет? Самые большие лампы на 60 Вольт, 4,8 Ватт. 1958 г. изг. Где это они могли применяться? scratch
    Кто не ошибается, тот не делает ничего.
    Boric7854
    Тоже как то понадобилась такая приблуда сделал из нерабочей лампочки и старого тройника отпилив лишнюю длину контактов вилки и припаяв на них провода .



    все работает .
    Валерий
    Никто не будет через эту приблуду подключать электроплиты.

    Максимум, два калорифера и чайник! ))))
    Але нови ностра алис!
    Хатуль Мадан
    А где прописано, что в центре должна торчать лампочка?
    Не лампочка в центре должна торчать, а провод из центра лампочки
    Вот она, лампочка, и вот он, провод из центра. Срочно переделать, иначе незачёт!
    Я учёный, а не шарлатан! Земля у них круглая, человек от обезьяны произошел, начитаются желтой прессы, понимаешь, а потом им ракеты многоступенчатые подавай...
    R555
    А где прописано, что в центре должна торчать лампочка? Тот, у которого 2 провода выходит, который потоньше, у него на конце патрон под цоколь Е27. Я сделал под свои задачи. Там будет и лампочка (да не одна) и музыка будет и много чего ещё. xaxa И не вздумайте написать, что цоколь не выдержит и отгорит. Никто не будет через эту приблуду подключать электроплиты. boss
    Кто не ошибается, тот не делает ничего.
    Хатуль Мадан
    Незачёт, где лампочка, из центра которой должен торчать провод? Лампочка то ГДЕ?
    Я учёный, а не шарлатан! Земля у них круглая, человек от обезьяны произошел, начитаются желтой прессы, понимаешь, а потом им ракеты многоступенчатые подавай...
    R555

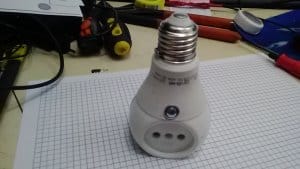

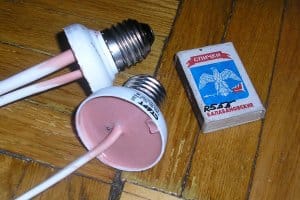

    Вот так выглядят "жулики" в моём исполнении с использованием цоколей от негодных энергосберегаек.
