    Пусковое устройство оборудования для его работы в темное время суток



    Очередной раз, доброго Всем времени суток! welcome
    В преддверии новогодних праздников, решил сделать декоративную подсветку, для фасада дома, при помощи уличной лазерной установки. Так как в зимнее время темнеет рановато, хочется что бы «красота» встречала тебя, по приезду с работы, во всех цветах. Поэтому, необходимо наваять устройство принудительного включения «Световой пушки» и может быть гирлянд, в темное время суток.

    Начинаем.
    Для самоделки нам понадобятся….

    Материалы и инструменты:




    Материалы:
    1. Вилка 16 А, угловая (каучук).
    2. Заклепки 3,2х10 мм.
    3. Кабель ПВС 2х1,5 мм. круглый.
    4. Колодка 2-х местная с крышками (каучук).

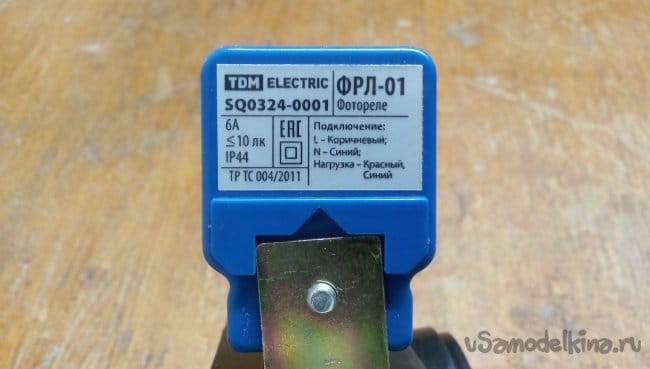

    5. Фотодатчик, открытой установки, 6 А, ФРЛ – 1.
    6. Шайбы.



    Инструменты:
    1. Заклепочник ручной.
    2. Отвертка – и +.
    3. Сверло 4 мм.
    4. Устройство для снятия изоляции (стриппер).
    5. Шуруповерт.

    ШАГ 1 Разводка.



    - Разбираем вилку, производим разводку проводов кабеля (останавливаться на процессе не буду, стандартная операция).
    - Собираем все воедино.
    - Определяем необходимую длину кабеля и проведя через уплотнительную манжету закрепляем в зажимном устройстве колодки. Я решил сделать «приблуду» покомпактнее, т.е. кабель будет как можно короткий и висеть она будет прямо на розетке. Но выбор длины кабеля, за Вами.

    ШАГ 2 Закрепляем датчик.

    - На корпусе колодки размечаем положение датчика.
    - Просверливаем сквозные отверстия под заклепки и монтажные провода.

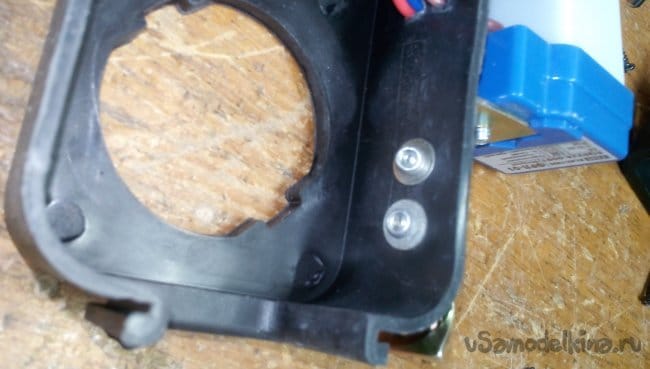

    - Производим клепку кронштейна датчика к каучуковому корпусу колодки. Для увеличения плоскости прилегания заклепки, все - таки материал мягкий, использовал шайбы. С внутренней стороны 2 штуки, а снаружи, хватило и одной, что бы «юбка» корпуса заклепки не пролетела через тех. отверстие «установочная петля» на кронштейне.

    Прикручивать датчик можно и на винты с гайками, это дело мастера.

    ШАГ 3 Подключение датчика.



    Согласно электро схемы, производим разводку проводов датчика и проводов от вилки, соблюдая их цветовое обозначение, и подсоединяем к внутренним клеммам колодки.



    Начинаем сборку колодки.




    Одеваем корпус колодки и распределяем монтажные провода внутри.



    Собираем окончательно всю конструкцию.

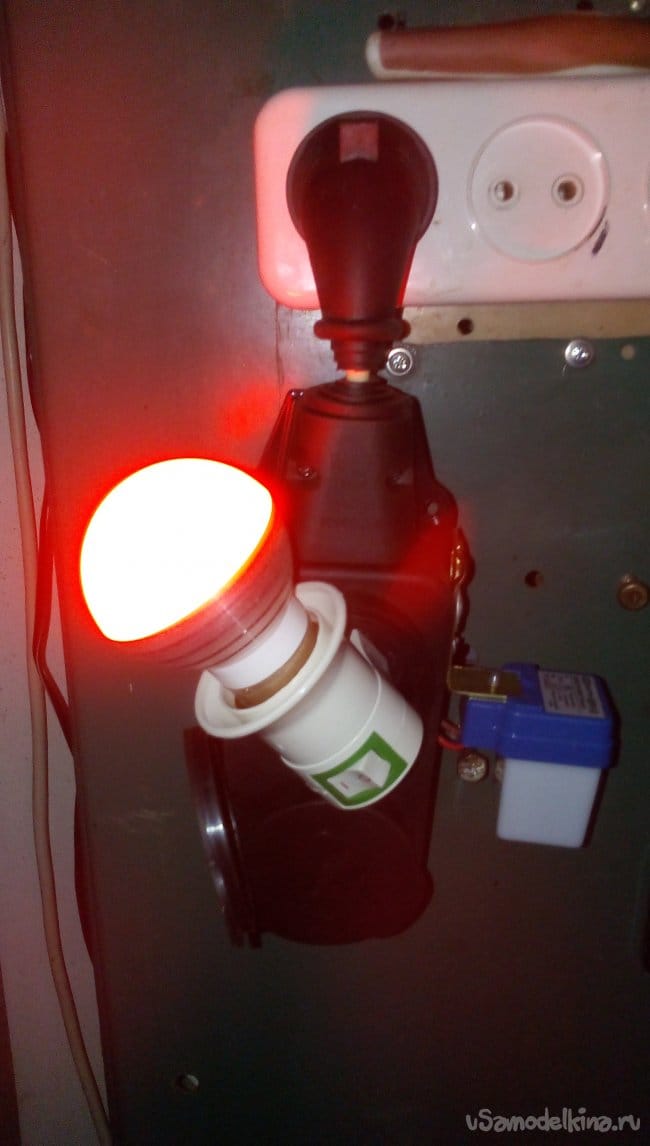

    ШАГ 4 Проверка работоспособности.

    Сымитируем «День – Ночь», будем использовать Китайскую RGB лампу.




    ШАГ 5 Любуемся проделанной работой. sun_bespectacled

    P.S. План – задание есть, нужно реализовывать! Материалы, из которых можно что - то смастерить, «лежит у нас под ногами».
    Не судите строго за «косяки», как говорят: - «Делай красиво, а не красиво и так получится…»

    УДАЧИ!!!
