Переходник для двух наушников

Переходник для двух наушников


Добрый день! Постоянно, когда мы с моей любимой девушкой едем куда-то в поезде, то смотрим фильм на ноутбуке практически без звука, так как в наушниках только два уха и когда в поезде шумно то через одно ухо слышно плохо и не разборчиво. А наушники есть и у меня и у нее а выход для наушников на ноуте один...

Меня это немного достало и я решил сделать разветвитель для наушников - своего рода переходник для двух наушников) такие я видел только в интернете. На рынке или в магазине мне не удалось обнаружить такой переходник. Заказывать через интернет тоже не вариант, так как стоимость доставки превышает стоимость этого чудо переходника.

Мною было принято решение сделать такой разветвитель самостоятельно (своими руками)

Для его сборки нам понадобится:
Два 3.5 входа
Один 3.5 штекер
Термоклей
Паяльник и паяльные принадлежности
Мелкие проводочки
Корда соберем все необходимое то можно приступить к сборке
Переходник для двух наушников



Как видим на фото у нас два 3.5 разъема от разбитого ноутбука и штекер 3.5 (можно взять из старых порванных наушников)

Далее берем разъемы и склеиваем их термоклеем, ну или обычным клеем. Я предпочел термоклей так как в дальнейшем вся конструкция будет залита именно им. В общем склеиваем, как показано на фото
Переходник для двух наушников
Переходник для двух наушников
Переходник для двух наушников

Так как я взял разъемы с компьютера то выводов на них оказалось больше чем три, мне пришлось прозвонить какой вывод какому контакту принадлежит, я обозначил цветами выводы которые мы будем использовать:
Синий – земля (общий)
Красный – левый канал
Зелёный – правый канал
Переходник для двух наушников

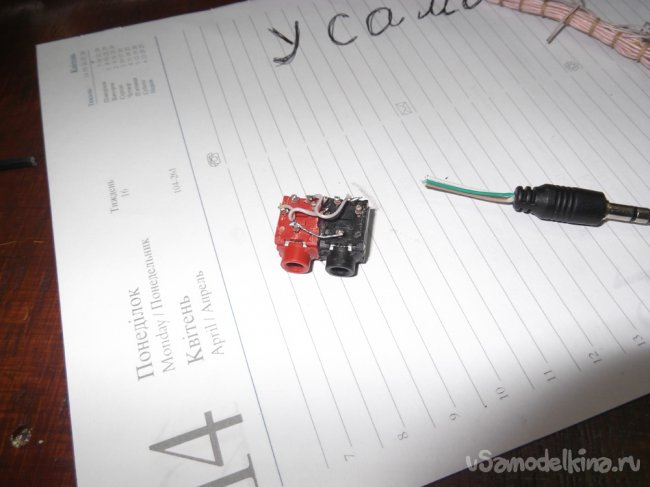

Теперь когда мы определились с выводами разъемов можно, теперь их и объединить, как показано на фото. И заодно обрезаем провода на штекере, чтобы они были нужной длинны и не было лишней длинны и в то же время, чтобы можно было подпаять к разъемам.
Переходник для двух наушников

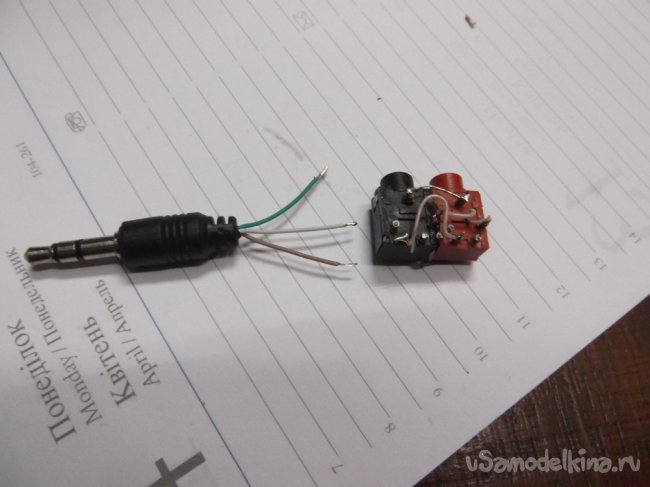

Зачищаем проводки и залужываем их как показано на фото
Переходник для двух наушников

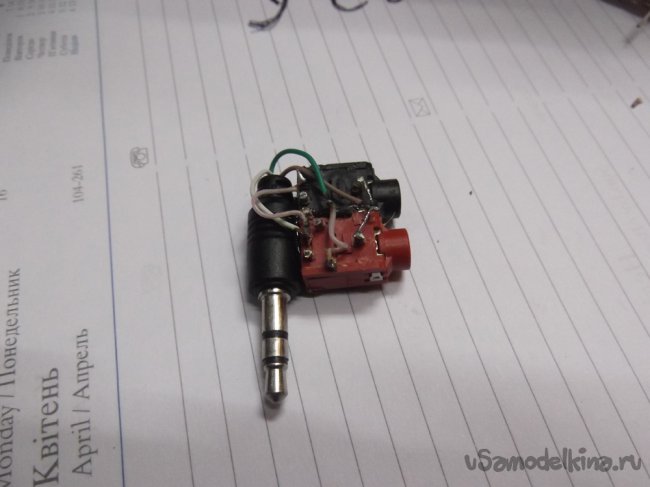

Теперь фиксируем штекер термоклеем, припаиваем проводки штекера к запараллеленым разъемам
Переходник для двух наушников

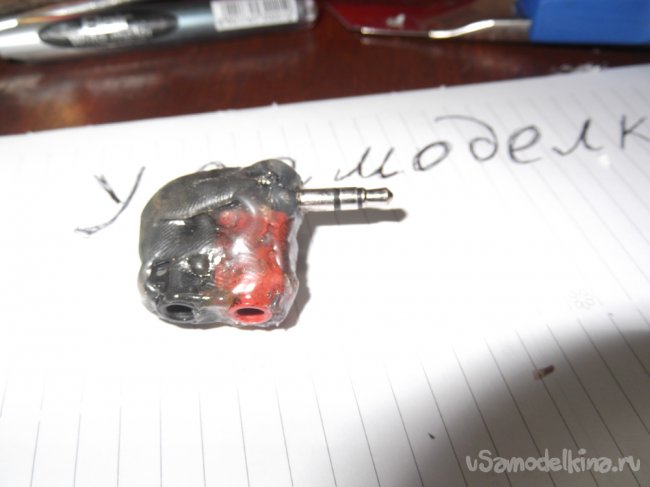

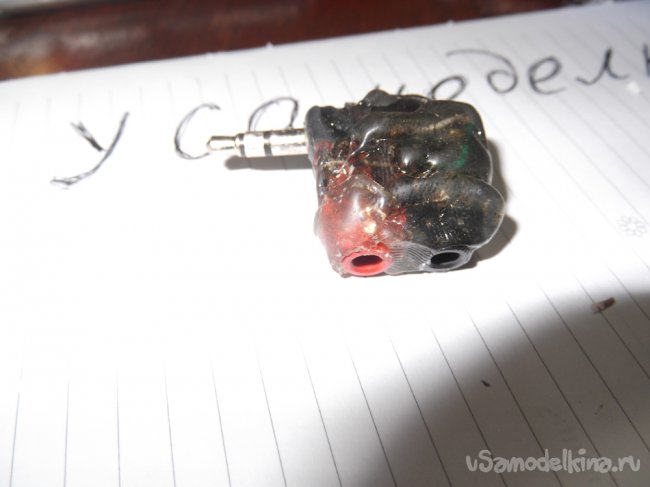

Когда все готово, вставляем разветвитель в телефон, плеер, планшет, или ноутбук для проверки работоспособности, если все работает то можно приступить к финальному этапу – залить всю конструкцию термоклеем как показано на фото
Переходник для двух наушников


Переходник для двух наушников


Всем спасибо и удачи)
