    Действительно доступный и дешевый способ ЛУТа


    Действительно дешевый и доступный способ травления плат в домашних условиях по средствам ЛУТа!!!
    1 Доступность
    2 Простота
    3 Многоразовое использование раствора для травления плат
    4 Просто проверенно временем=)

    Всем привет читающим эту статью!!! Если вы здесь то я рад, еще остались те люди, которые стремятся что-то сделать своими руками, а значит не деградируют и пытаются не покупать ширпотреб наших товарищей из поднебесной. Я не говорю что это плохо, но когда человек что-то творит, то это действительно превосходно, конечно бывают и "траблы", но на ошибках как говорится учатся. Сегодня мы пройдем этап от А до Я, как же вытравить плату дешево, надежно, и сердито (а главное все доступно).

    Для начала нам потребуется приготовить раствор нашего, так сказать пожирателя меди с платы. Идем в хоз маг или на базар автозапчастей и покупаем 1 литр электролита для аккумуляторов (можно и больше, смотря каких размеров вы платы хотите травить=) Я взял сразу 3 литра и уже 2 года травлю) если не соврать 20%.
    Действительно доступный и дешевый способ ЛУТа

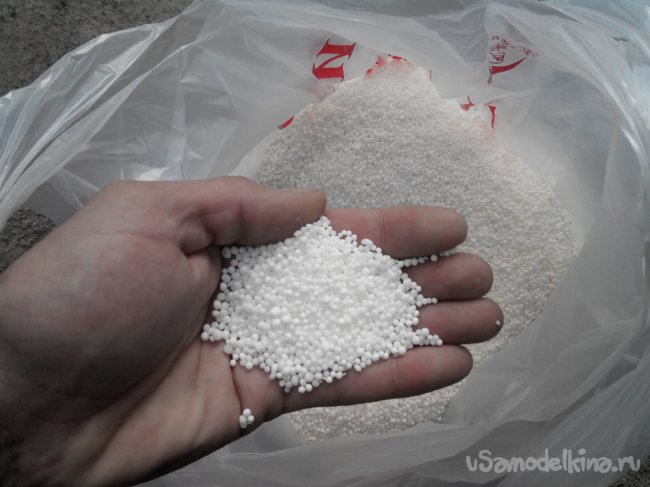

    Далее если вы как и я выбрали 3 литра раствора сделать то вам потребуется килограмм аммиачной селитры,что тоже продается в хозмагах.

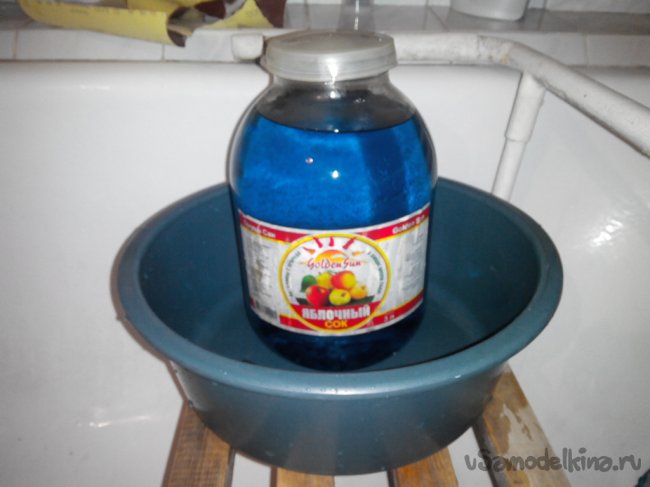

    Пропорция раствора - на 1 литр электролита, граненый стакан селитры!!! Граненый стакан около 200г получается. Я лично делал так: кинул электролит в горячую воду чтобы он подогрелся, потом перелил его в банку, добавил стакан селитры и мешал до тех пор пока она не растворилась. Когда селитра растворится, по чуть-чуть добавляем еще селитры до тех пор, пока она перестанет растворяться. Это делается для того, потому что селитра очень хорошо впитывает влагу, а значит раствор менее концентрированный получается и приходится еще немного добавить ее=). В итоге получается не концентрированная азотная азотная кислота с примесями (но они нам не важны, примесей не видно, это соли образуются которые тоже растворены). Вот моя чудо баночка раствора

    Далее подготовка платы!!!

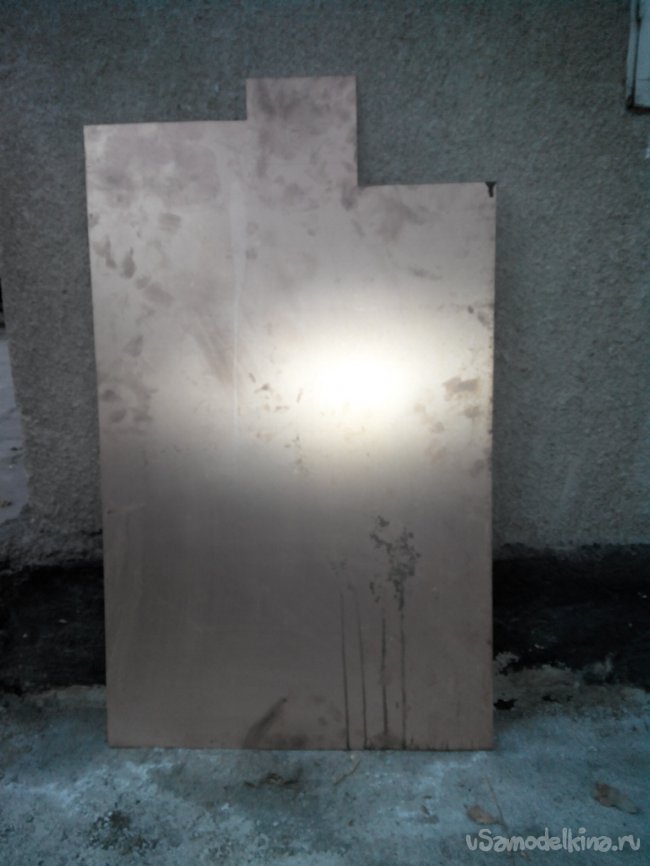

    Берем небольшой кусочек текстолита=)

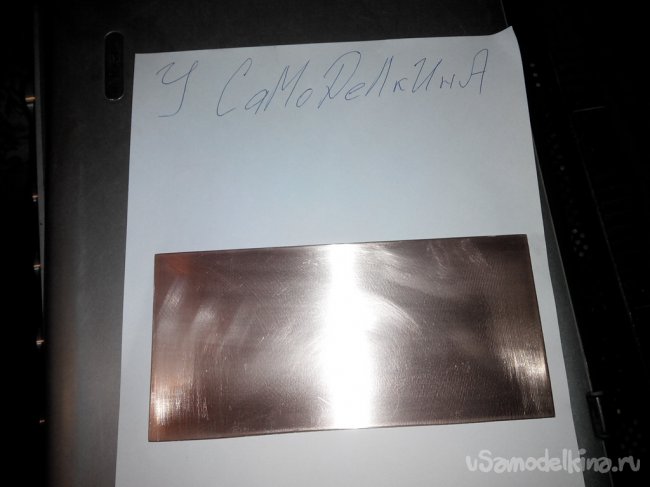

    Отпиливаем нужный нам размер желательно с запасом пару миллиметров и обрабатываем 1500-2000 наждачной бумагой, чтобы снять грязь, окислы, убрать раковинки в меди.

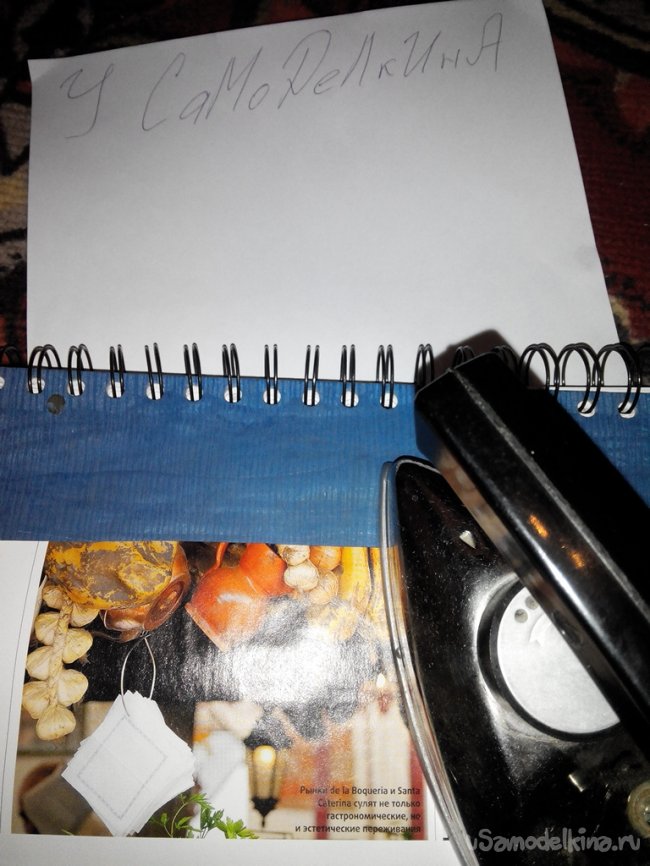

    Потом я протираю плату нашатырным спиртом и далее обычным этиловым, медицинским=). Теперь надо распечатать саму плату, для этого потребуется программа под названием Sprint-Layout. Я не буду выкладывать тут, как с ней работать, там разберется даже ребенок, у нас уже выкладывал тоже самоделкин свою статью или погуглите если уж совсем туго, можете внизу отписать если есть вопросы по ней. Для бумаги на которой мы будем распечатывать нам потребуется обычный журнал, глянцевый=) Где странички плотные и глянцевые (сори за тавтологию). Принтер лазерный черно-белый, ну и один палец на мышке=) Распечатываем и готовим утюжок.

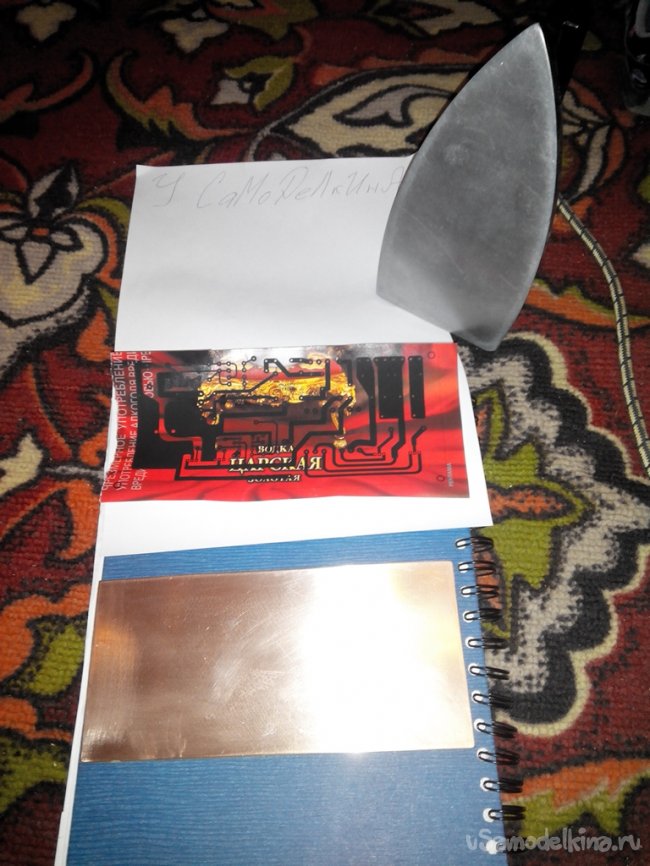

    Утюг нужен обычный, не с паром или какими-нибудь там прибамбасами, а обычный настоящий утюГ. Чтобы его подошва была ровная. Далее накладываем распечатку с принтера на медную поверхность, переворачиваем и кладем на что-нибудь плотное (я использовал журнал для записей с твердой коркой). Проглаживаем, чтобы бумага немного прилипла и теперь опять переворачиваем бумагой к верху.

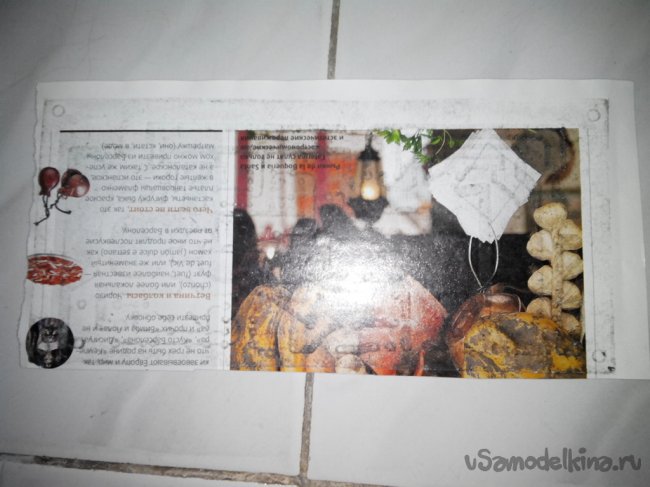

    Теперь начинаем проглаживать плату от одного края в другое, чтобы не образовалось заломов в середине платы, тщательно разглаживая каждые дрожки платы (они будут проступать, после того как вы будете их гладить). Главное не переусердствовать, так как тонер может поплыть!!! После 3 минут глажки моно отдохнуть и перекурить, а можно попить соку кому как угодно=). Главное кинуть плату охлаждаться, я использую кафель в ванной комнате

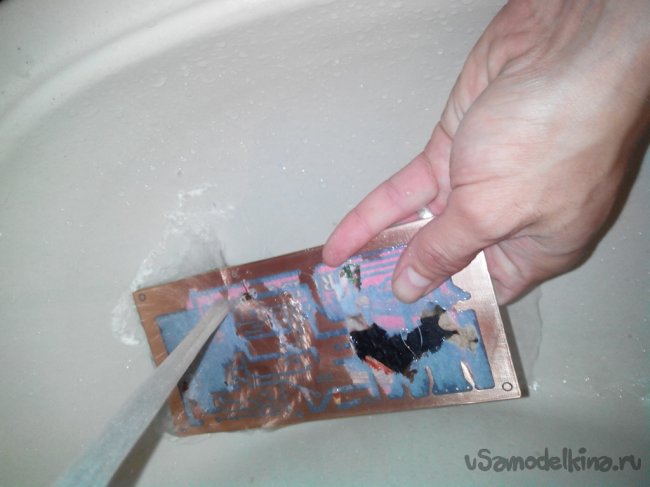

    Далее под теплой водичкой (после того как плата остыла) смываем с нее бумагу немного потирая, но не усердствуя слишком. Можно немного потереть старой или соседской зубной щеткой (пока он спит) те части платы, где должны быть отверстия.


    Плата готова к травлению!!!

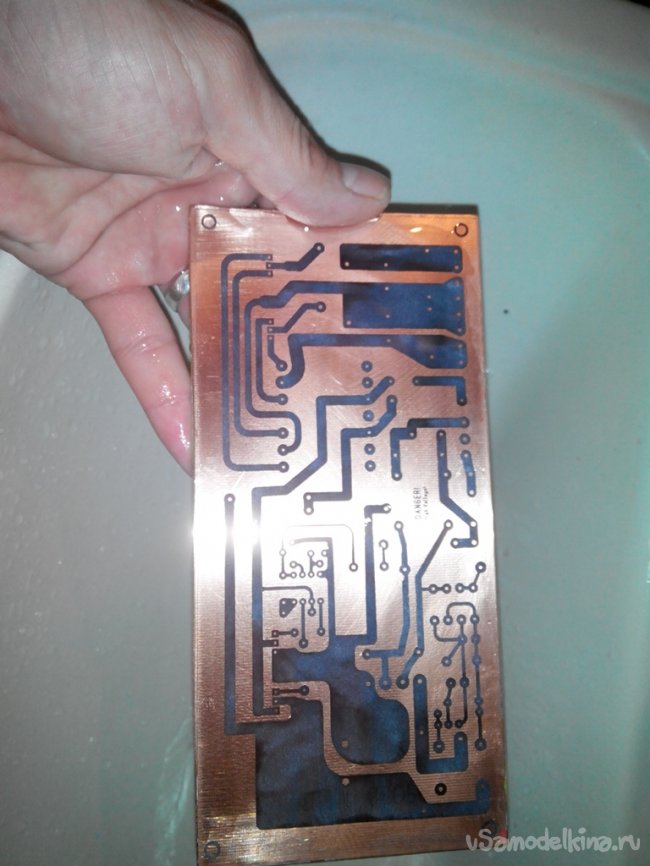

    Подогреваем раствор (я банку постепенно подогреваю теплой водичкой, так реакция быстро происходит 15 мин, банку просто ставлю в таз), потом переливаю в таз меньшим диаметром, кидаем туда плату вверх медью и ждем=)Через 30 сек появится реакция,периодически поднимаем и посматриваем плату.

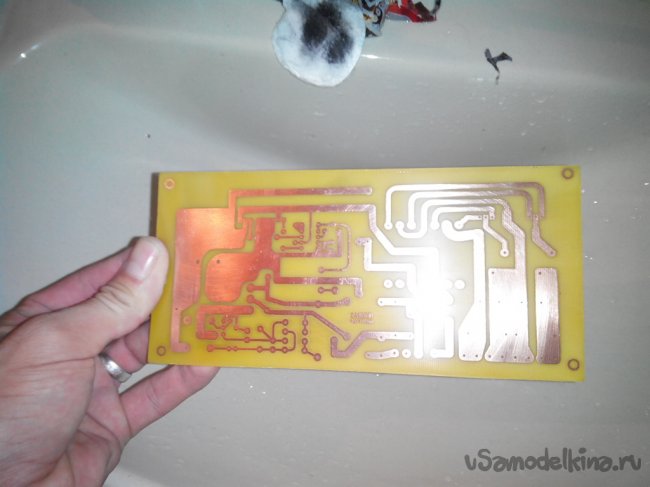

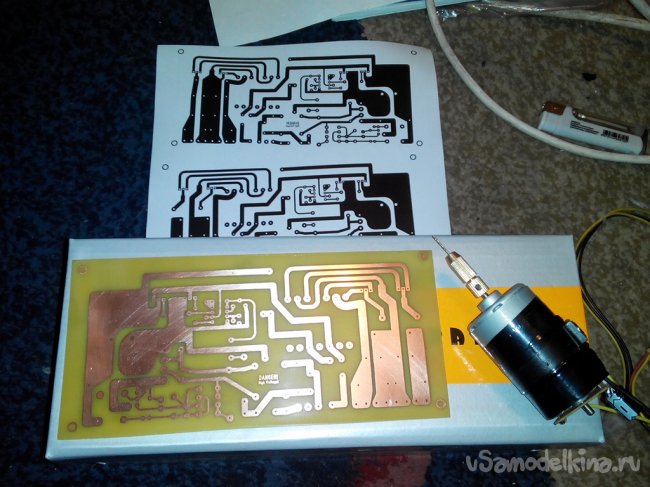

    Теперь удаляем тонер при помощи ацетона, растворителя или еще какой едкой дряни которая растворяет краску. И должно получится что-то вроде этого!

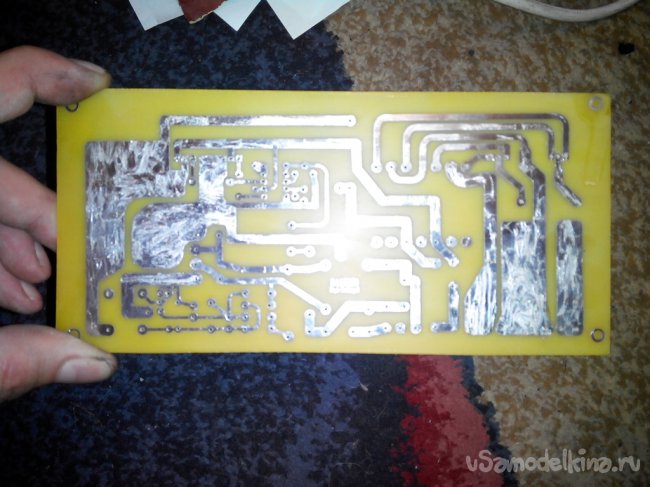

    Далее сверлим, лудим.

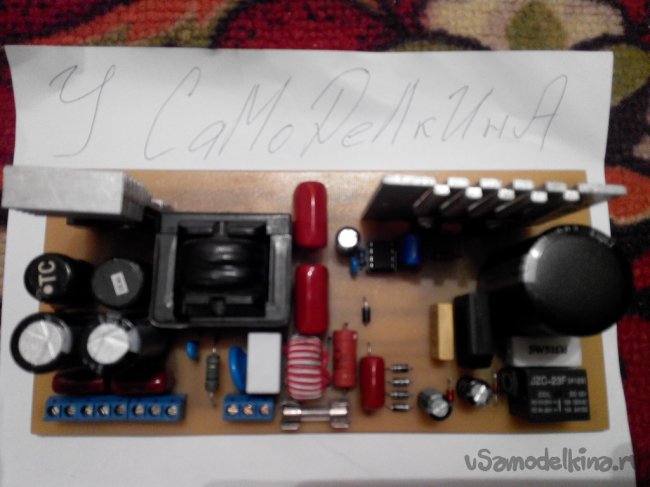

    В итоге получаем что-то интересное=)

    Кстати импульсный блок питания для усилителя MF1=)

    Спасибо за внимание. Надеюсь вам понравилось=)
    Если что не понятно пишите!!!
