Хороший велосвет из светодиодов

Хороший велосвет из светодиодов

Решил сделать передний свет для велосипеда, пока что на 1W светодиодах. Ближний/дальний.

Что мне потребовалось для этого:
1. Светодиоды 1W холодно-белого свечения.
2. Подложки для светодиодов, радиатор.
3. Провода.
4. Отражатель от старого советского фонарика.
5. Картон.
6. Клей.
7. Немного деталей от старого конструктора.
8. Тумблер, кнопка без фиксации.
9. Изолента.
10. Термопаста
11. Аккумулятор (я использую от сломанного телефона, на 1000 мА, 3.7 В).
12. Коллиматорная линза.
13. Пластмассовое крепление для руля велосипеда.

Хороший велосвет из светодиодов

Сначала я изготовил модуль дальнего света, взяв отражатель, очень похожий как на картинке.
Хороший велосвет из светодиодов

Дальше необходимо припаять светодиод на подложку, промазав основание светодиода термопастой, чтобы избежать зазоры между светодиодом и подложкой, ну и припаять провода:
Хороший велосвет из светодиодов

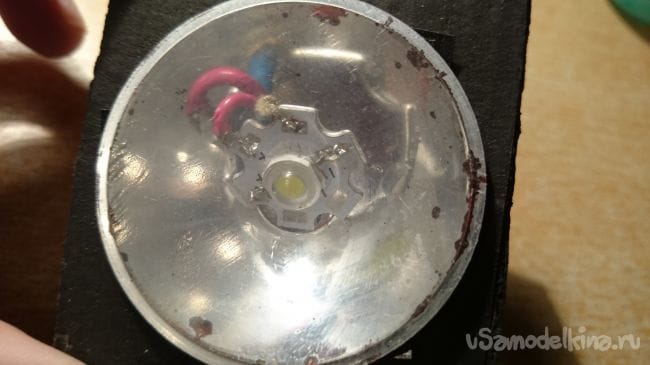

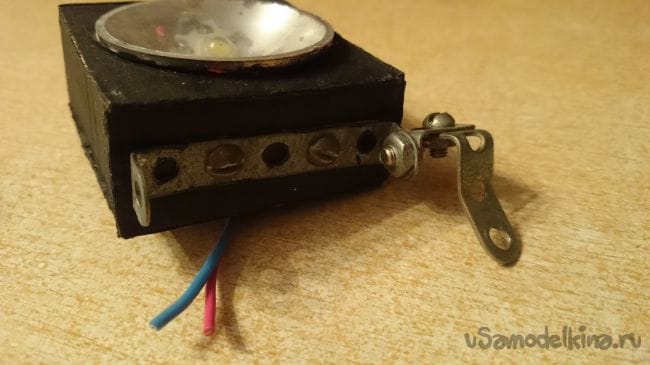

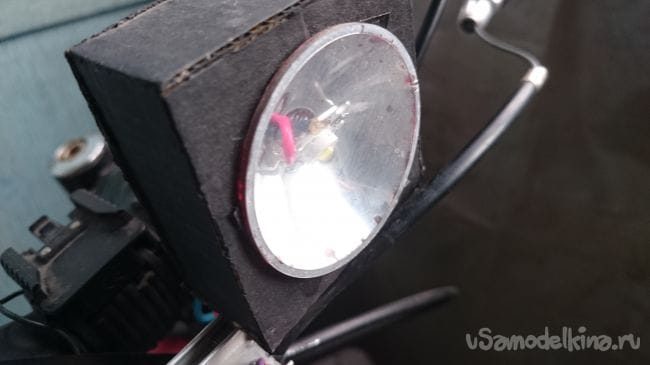

Дальше, подключив светодиод я начал искать подходящий угол для установки его в отражателе, нашел, когда расположил светодиод вниз, так получился небольшой но дальнобойный пучок света. Приклеил светодиод к отражателю, вывел провода. Хотел из оргстекла выпилить кругляху, чтобы прикрыть все это дело, обошелся пищевой пленкой, натянул покрепче, получилось нормально. Потом из плотного картона вырезал стенки, склеил корпус, покрасил. На нижнюю стенку прикрутил крепление, от старого конструктора:
Хороший велосвет из светодиодов

Хороший велосвет из светодиодов

Хороший велосвет из светодиодов

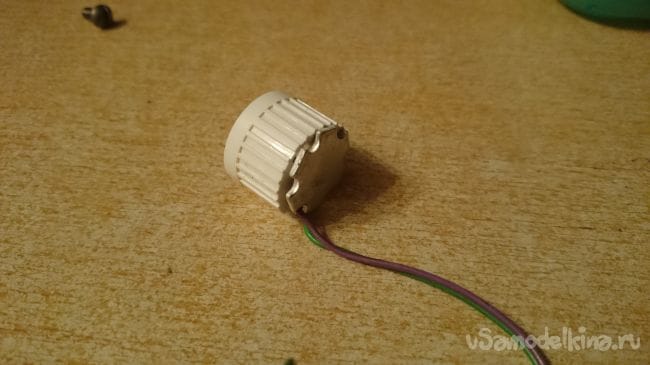

Дальше я изготовил модуль ближнего света. Тут начало такое же - припаиваем светодиод на подложку, провода. Дальше приклеиваем линзу.
Хороший велосвет из светодиодов

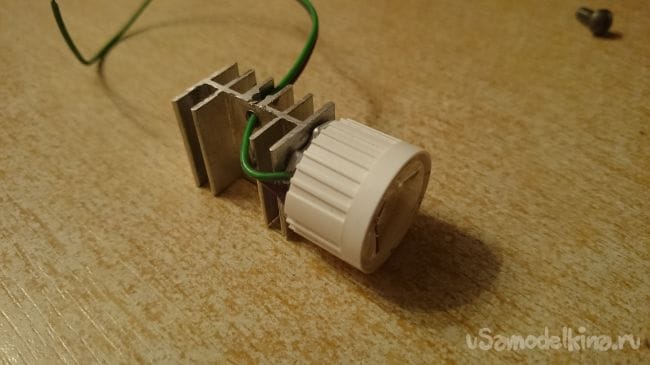

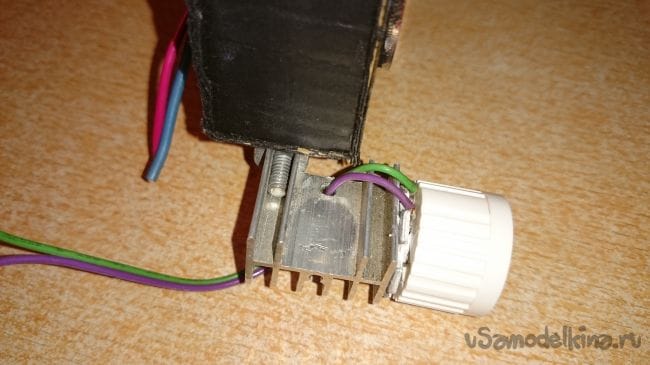

Потом я взял радиатор, с одной стороны нанес термопасту, на подложку светодиода тоже немного пасты, и приклеил еще клеем. Получилась такая конструкция:
Хороший велосвет из светодиодов

Дальше сзади радиатора, между пластинами пару раз ввернул и вывернул болт, чтобы образовалась резьба. Соединил модуль дальнего света с ближним, прикрутив болтом:
Хороший велосвет из светодиодов

Хороший велосвет из светодиодов

Теперь необходимо прикрепить крепление для руля. Оно просто прикручивается к модулю дальнего света с одной стороны. (Я подозревал что такой крепеж, только с одного конца приведет к тому, что на ходу вся система будет "дрожать"
и свет тоже будет не статичен. Но... я затянул покрепче и все держится довольно крепко.)

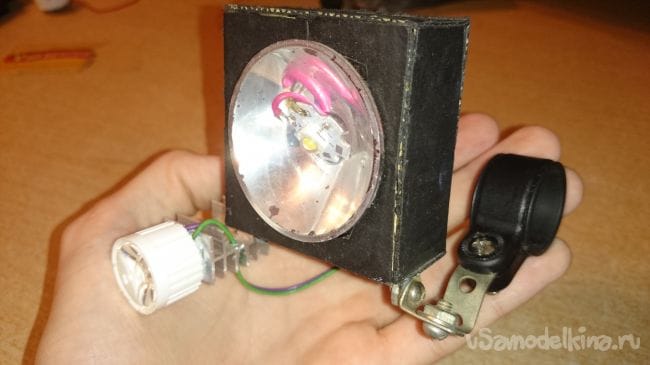

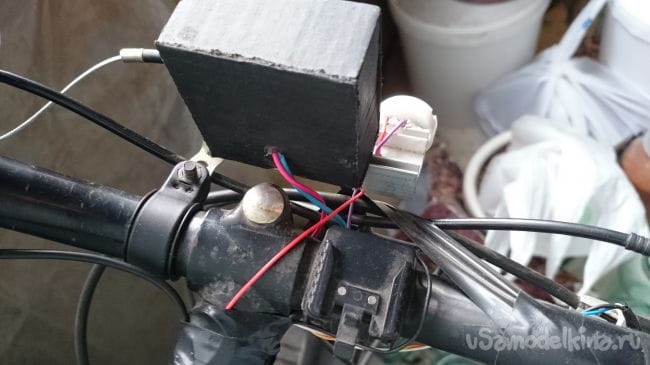

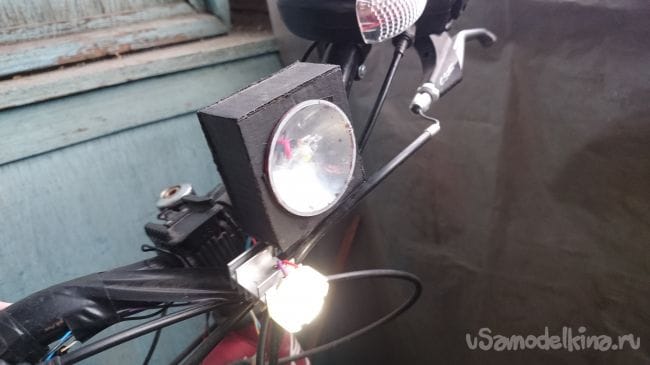

Вот так это выглядит в сборе:
Хороший велосвет из светодиодов

Система компактная:
Хороший велосвет из светодиодов

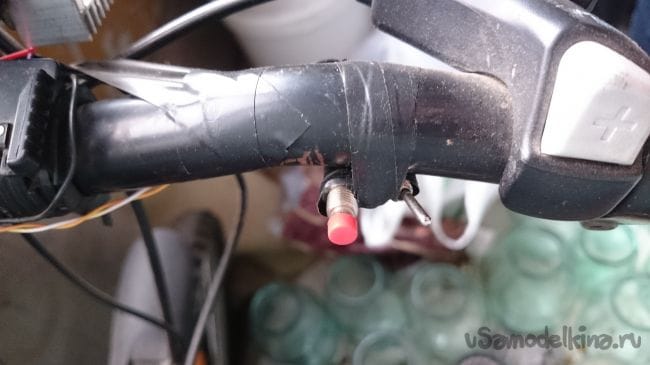

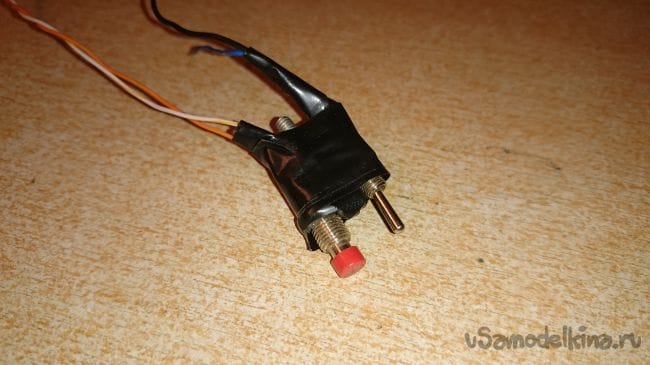

Теперь необходимо сделать "органы" управления освещением. Я использовал тумблер для ближнего света и кнопку без фиксации для дальнего. Припаял провода, дальше взял тумблер и примотал к нему болт, дальше к ним примотал кнопку. Получилась такая система:
Хороший велосвет из светодиодов

Хороший велосвет из светодиодов

Хороший велосвет из светодиодов

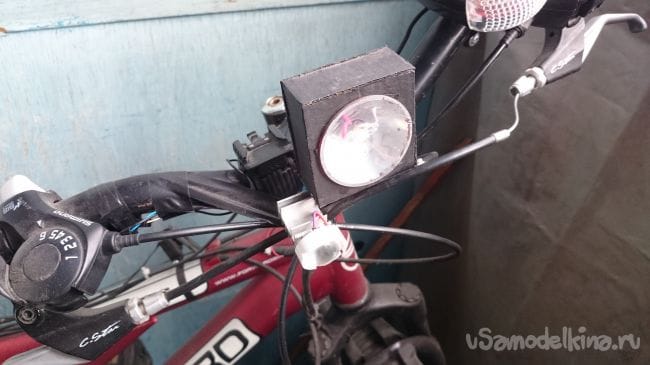

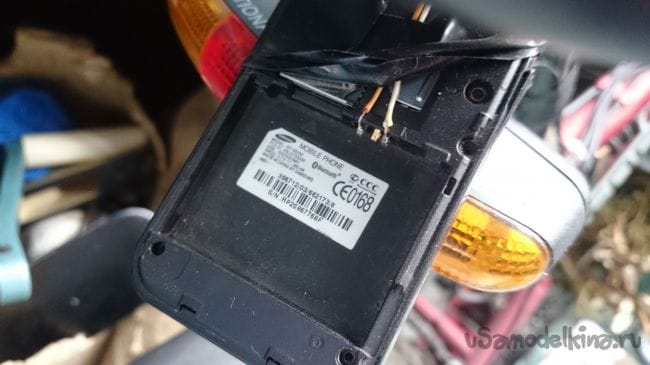

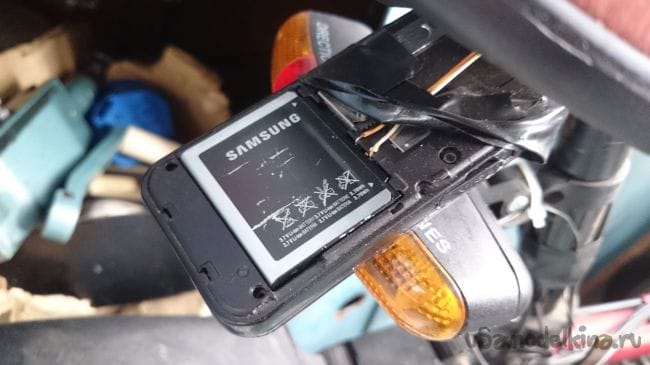

На руле держится хорошо, не смещается не сдвигается. Установил фару на велик, провел провода, аккумулятор установлен в телефон без крышки (к контактам припаяны провода, аккумулятор держится плотно) и все это под сидушкой.
Хороший велосвет из светодиодов

Телефон немного вытащен из под сидушки, чтобы сфотать. Мониторить состояние АКБ можно включив телефон. Экран не работает, посмотреть зарядку и выключить можно. Также заряжается АКБ, через телефон. Удобно)
Хороший велосвет из светодиодов

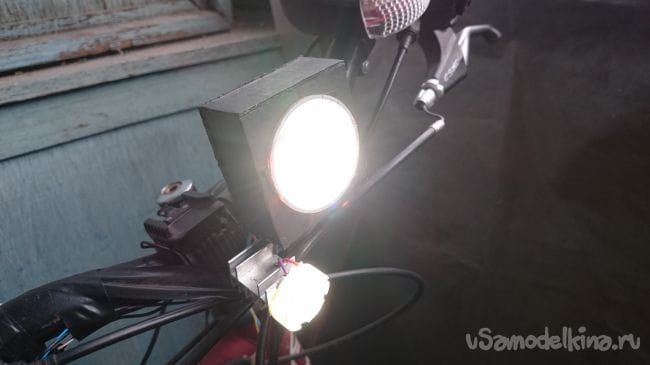

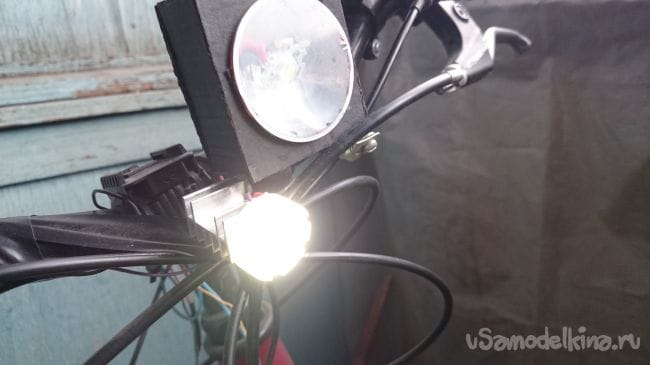

Еще фотки:
Хороший велосвет из светодиодов
Хороший велосвет из светодиодов
Хороший велосвет из светодиодов
Хороший велосвет из светодиодов
Хороший велосвет из светодиодов
Хороший велосвет из светодиодов

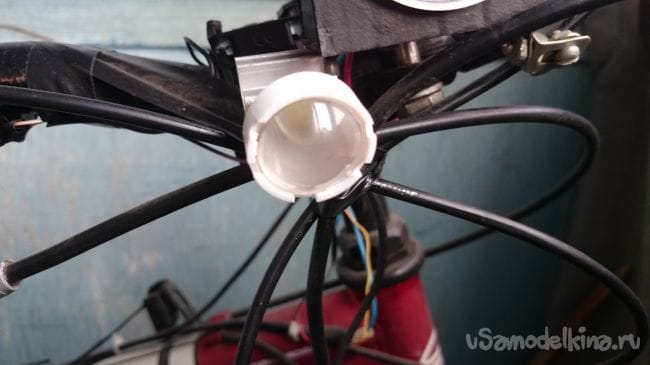

Да да линза выпуклая, не та что в процессе изготовления, я решил попробовать и ту и другую. Остановился на плоской. Фотки и видео как светит ночью ждите чуть позже. Сейчас нет возможности достать вел. Следите чтобы не пропустить.
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Оцените самоделку по критериям

0
Идея
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
0
Описание
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
0
Исполнение
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
Итоговая оценка: 0 из 10 (голосов: 0)
Чтобы написать комментарий необходимо войти на сайт через соц. сети (или зарегистрироваться):
Обычная регистрация
Информация
Посетители, находящиеся в группе Гости, не могут оставлять комментарии к данной публикации.
4 комментария
  1. Иван_Похмельев
    А если дождь?
    1. KIBORG Автор
      В моем случае, я катаюсь за все лето пару раз в неделю по нескольку часов, поэтому насчет герметизации не "парился". Попал раз в дождь, не очень сильный но и не слабый, все норм. Кому понадобится герметизация, предусмотрят.
  2. Валерий
    Свет,может, и хороший... но... не красивый...)))))))
    Але нови ностра алис!
    1. KIBORG Автор
      Главное что выполняет свою функцию, а красивый не красивый, вообще не зацикливался winked , ибо самодельный же. В реале компактнее чем на фото)
