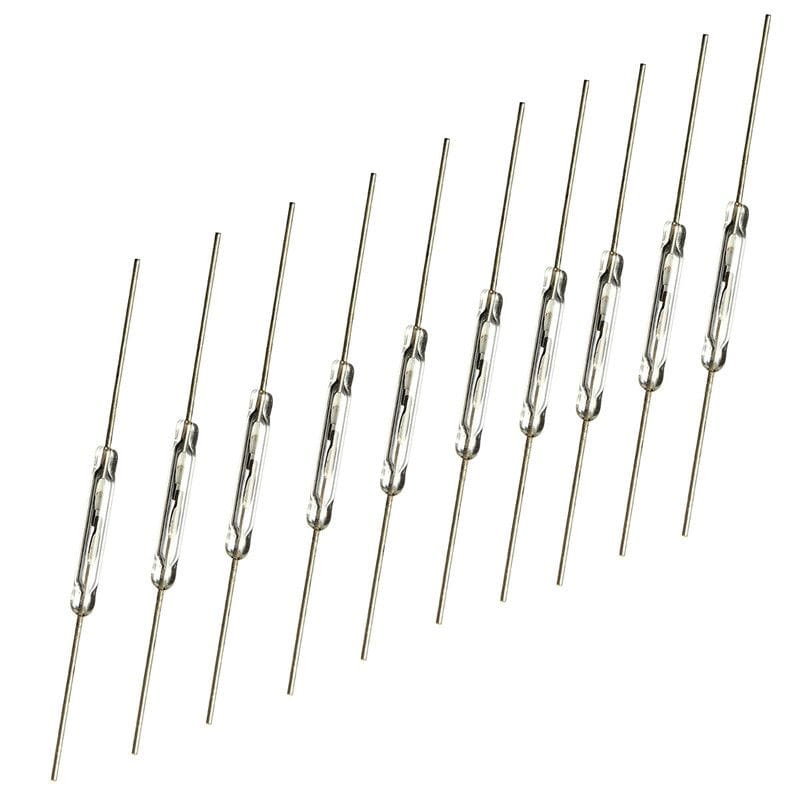

Геркон (магнитная кнопка) Y213

Геркон представляет собой герметичный контакт, который начинает пропускать электрический ток при воздействии магнитного поля. Бывают разные типы герконов, но мы рассмотрим самый распространенный, с нормально не замкнутыми контактами, которые замыкатся с появлением магнитного поля. Герконы производства Китая Y213 обладают приемлемыми характеристиками и именует крайне низкую цену.
Геркон (магнитная кнопка) Y213

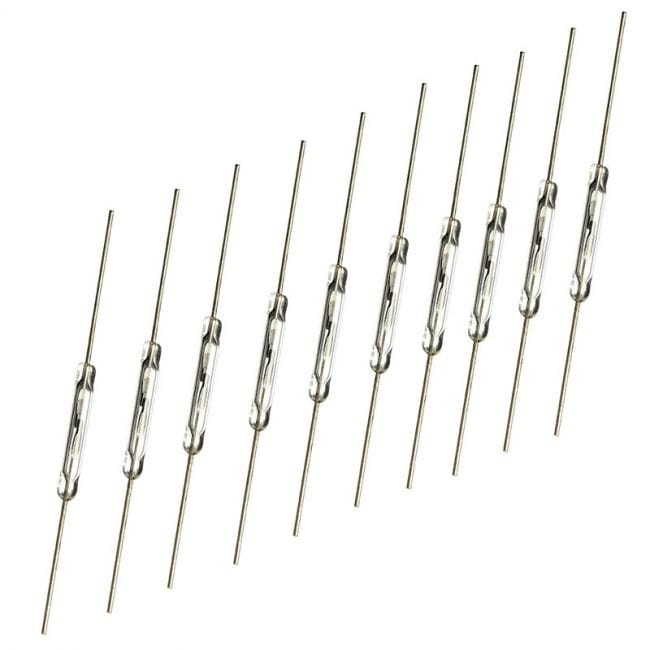

На фото вы видите устройство данного прибора: стеклянная, заполненная инертным газом, колба с двумя подвижными упругими контактами, которые с легкостью соеденяются при поднесении магнита.

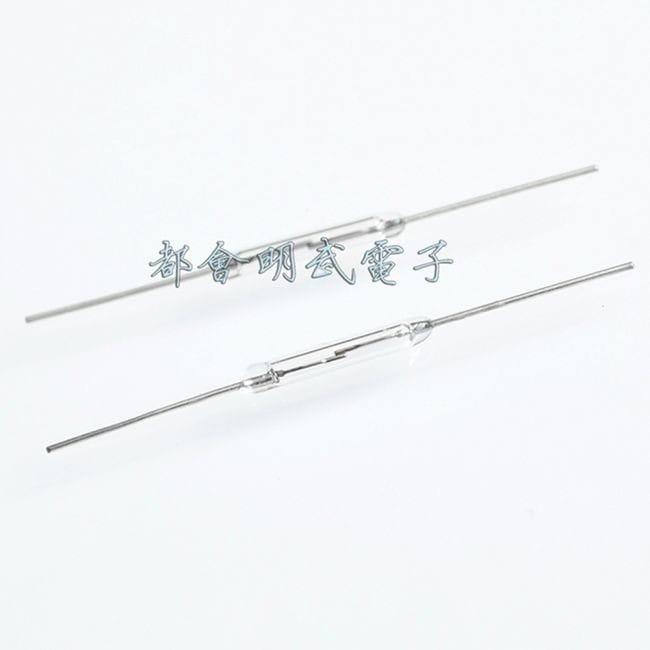

Геркон (магнитная кнопка) Y213

Различные характеристики геркона Y213 для расчетов во время проектирования устройств:
Длинна колбы: 14 мм
Диаметр колбы:2 мм
Итоговая длинна (с выводами): 45 мм
Максимальное напряжение: 300 VDC
Минимальное пробивное напряжение: 150 VDC
Максимальная коммутируется мощность:10 Ватт
Максимальный коммутируемый ток: 0,55 А
Максимальное время срабатывания: 0,45 мс
Время разъеденения контактов: 0,25 мс
Резонансная частота:5000 Гц
Эксплуатационная частота: 400 Гц
Максимальная емкость: 0,5 пФ
Геркон (магнитная кнопка) Y213

Магнитную кнопку можно широко использовать для различных охранных систем, для устройств следящих за полржениеи чего-либо, скрытых выключателей, просто детских игрушек.

Стоимость: ~69
