    Подключение элемента Холла к транзистору. Детектор магнитного поля из кулера


    В некоторых кулерах (вентиляторах) от электротехники встречаются датчики Холла с четырьмя ногами. Попробуем разобраться, как их можно подключать к транзисторам для усиления сигнала и управления мощными нагрузками.

    Такие штуковины с четырьмя ногами – это не полноценные датчики, то есть, там нет усилительных элементов, это скорее просто элементы, реагирующие на магнитный поток. Как они себя ведут, разберемся по порядку.



    Материалы и инструменты:



    Материалы:

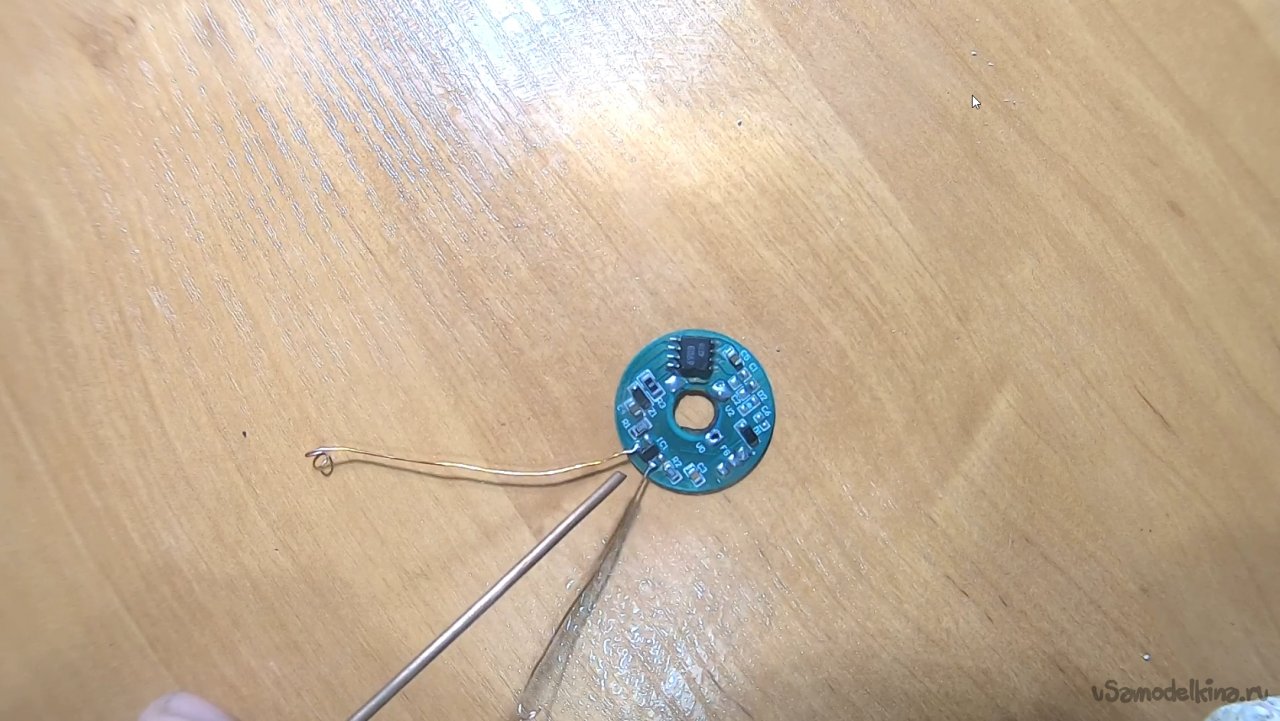

    - подопытная плата от старого кулера;

    - транзистор BC547B или подобный;

    - силовой транзистор типа IRL3705 или другой подобный;

    - подстроечный резистор 2-5кОм;

    - светодиод и резистор 400 Ом;

    - источник питания 5В.



    Инструменты:

    - мультиметр;

    - паяльник.



    Процесс изготовления:



    Шаг первый. Прозвонка

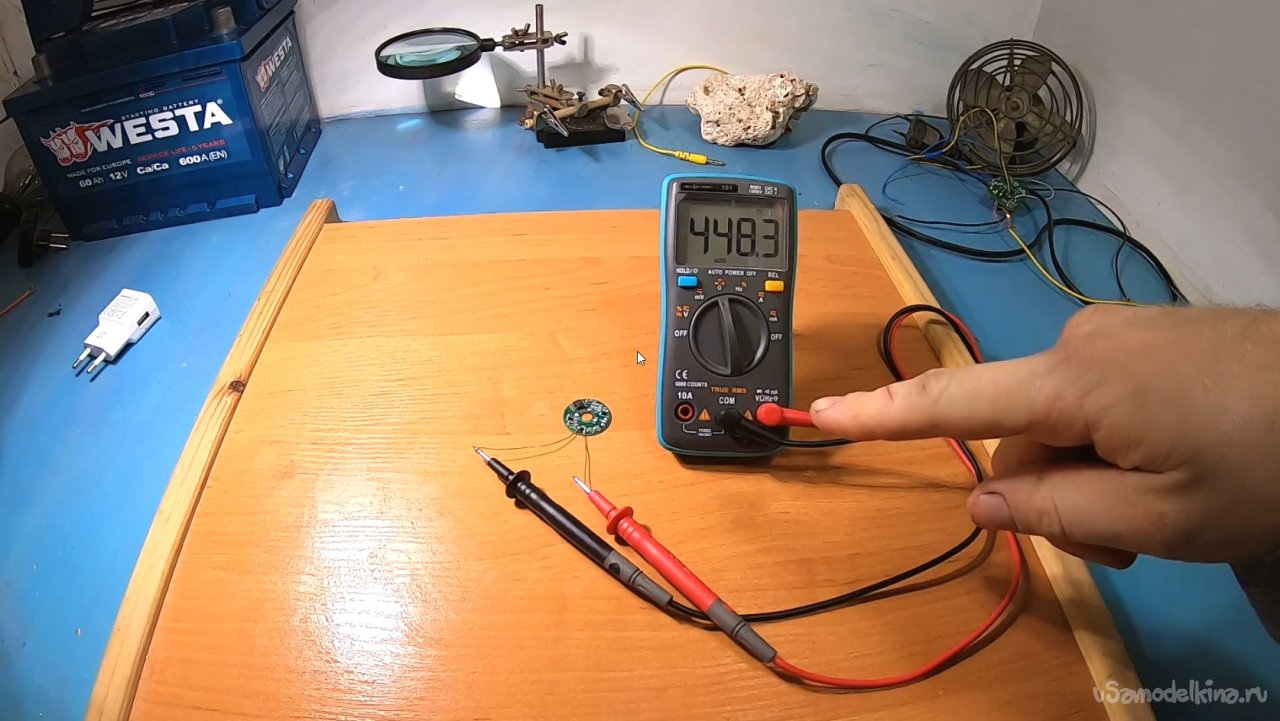

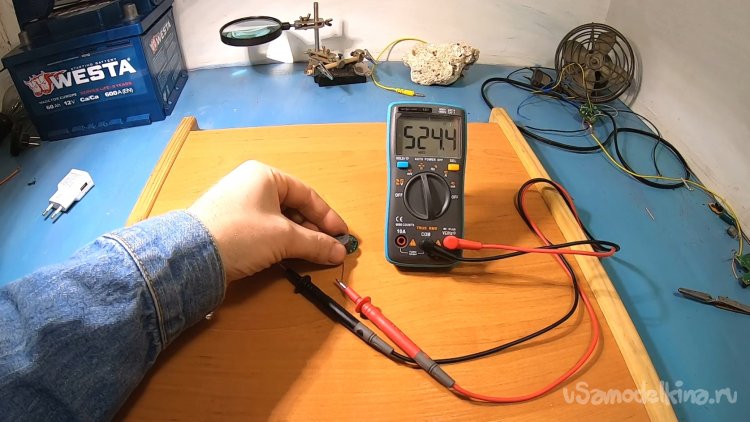

    Первое, что сделал, это прозвонил такой элемент в режиме проверки сопротивления. Так вот, можно выбрать любые две ноги, между ними будет одинаковое сопротивление около 350-450 Ом. А вот если поднести к элементу магнит, сопротивление увеличивается уже на около 100 Ом, в зависимости от мощности магнита.




    То есть магнитное поле мешает прохождению электронов через такой элемент. Помимо всего прочего, такой элемент обладает характеристикой полупроводника, то есть, на нем есть падение напряжения, которое усиливается при воздействии магнитного потока.



    Шаг второй. Усиление сигнала BC547

    Для усиления сигнала нам понадобится биполярный транзистор небольшой мощности и с хорошим коэффициентом усиления, я использовал BC547B, коэффициент усиления 200-450.

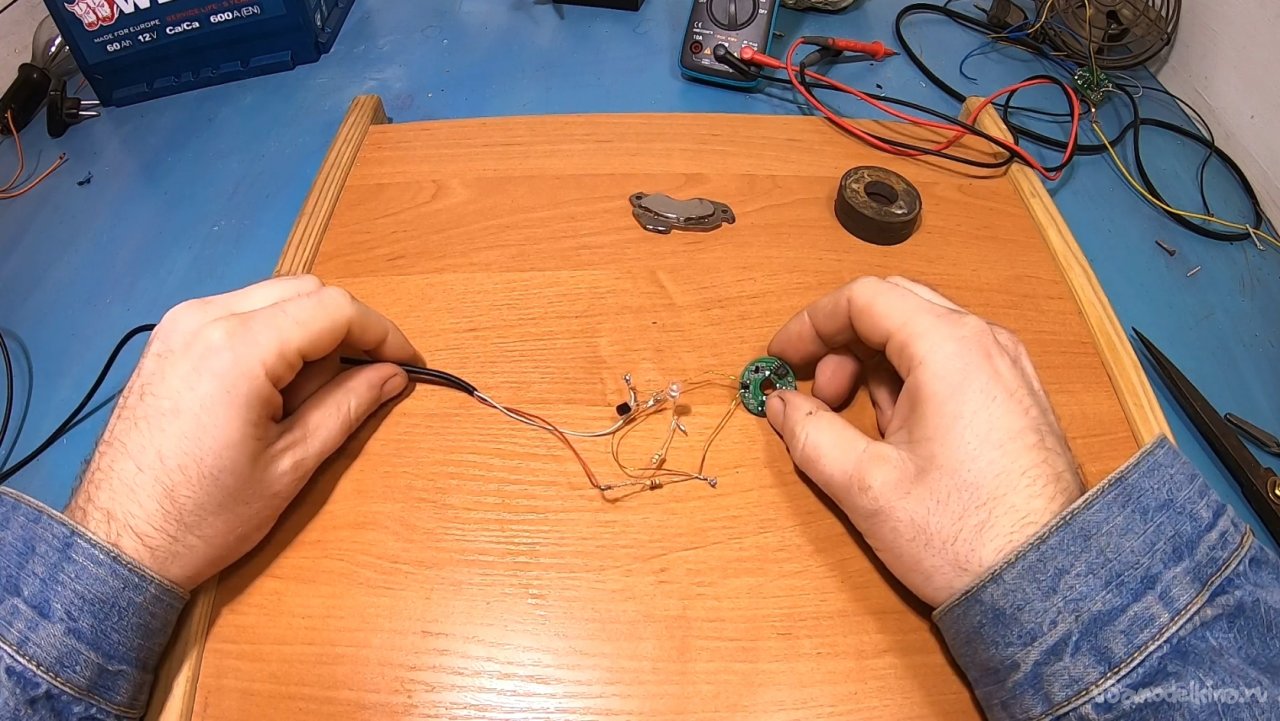

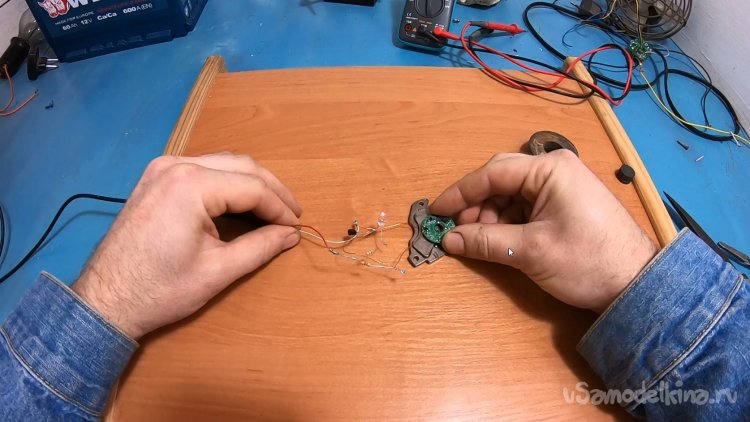

    Подключаем базу транзистора через резистор 3k (лучше поставить подстроечный для настройки чувствительности), а наш элемент Холла тут выступает как резистор, блокирующий сигнал базы.

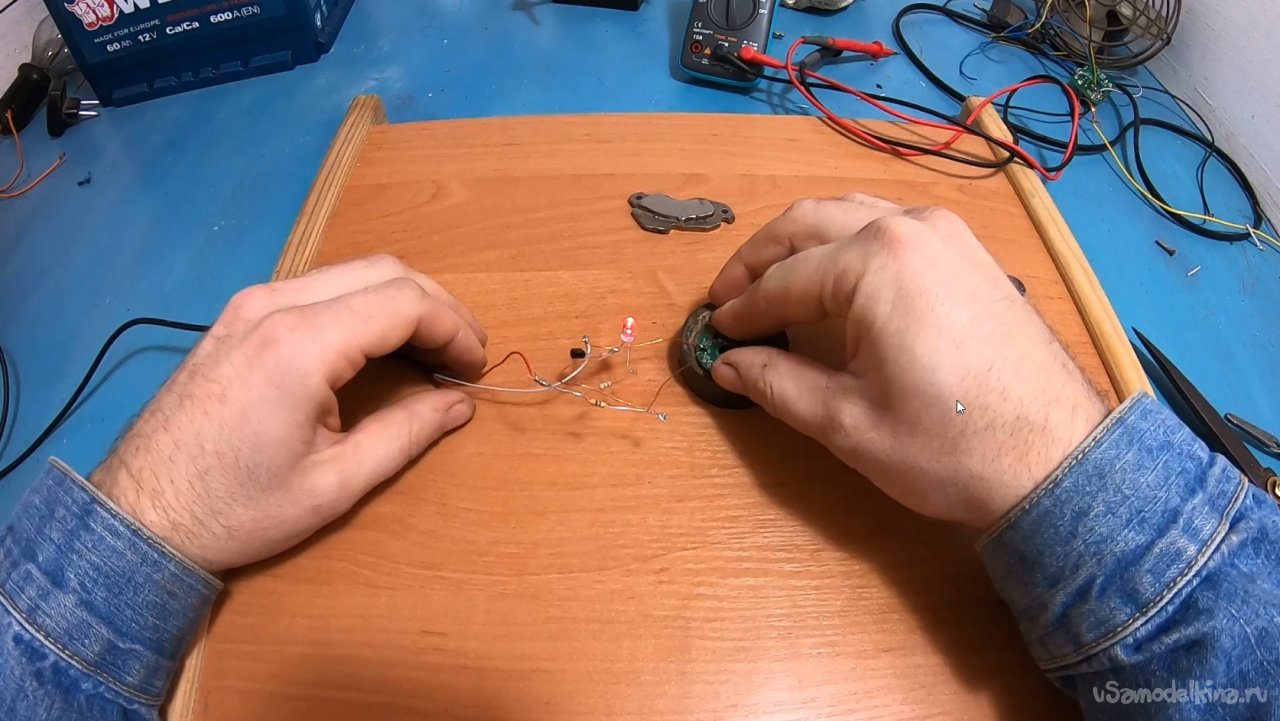

    Когда появляется магнитное поле, сопротивление датчика увеличивается и на базу начинает проходить необходимый ток открытия транзистора.

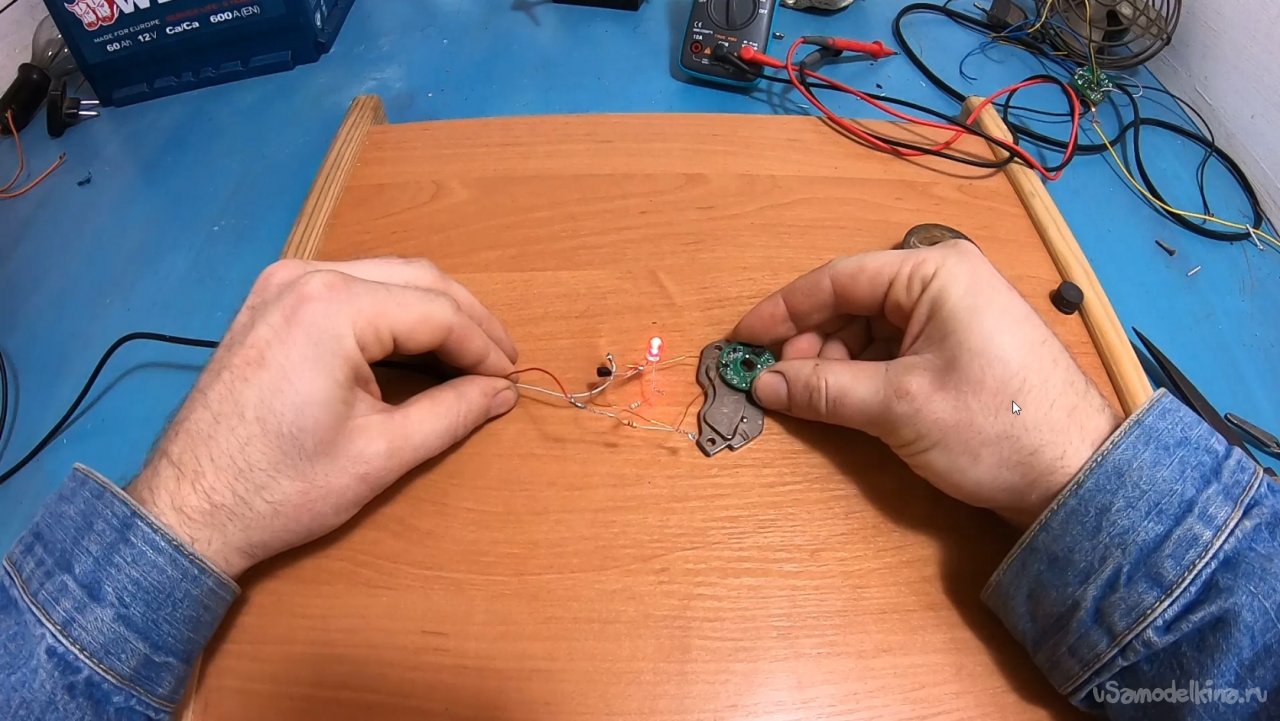

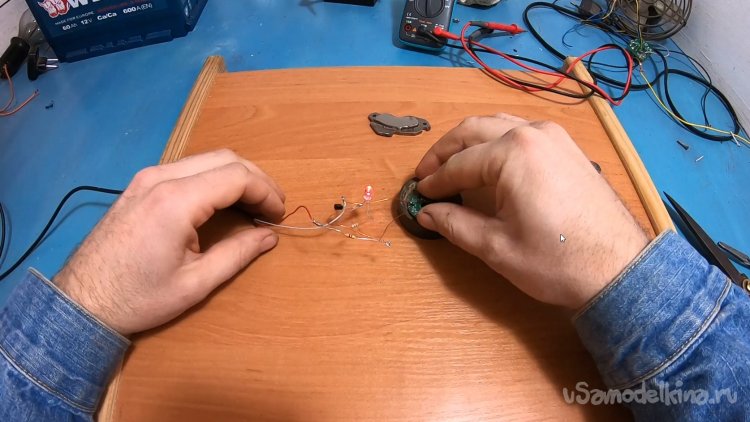

    Как итог, появляется свечение светодиода в зависимости от мощности магнитного поля.




    Шаг третий. Подключение мощной нагрузки

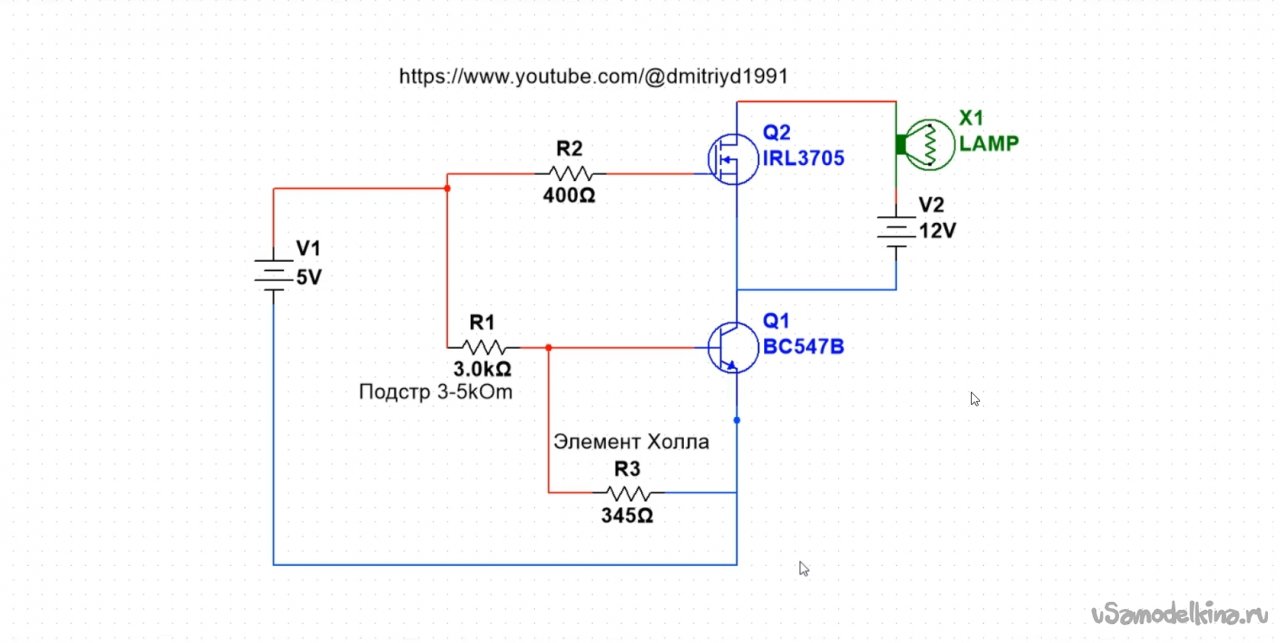

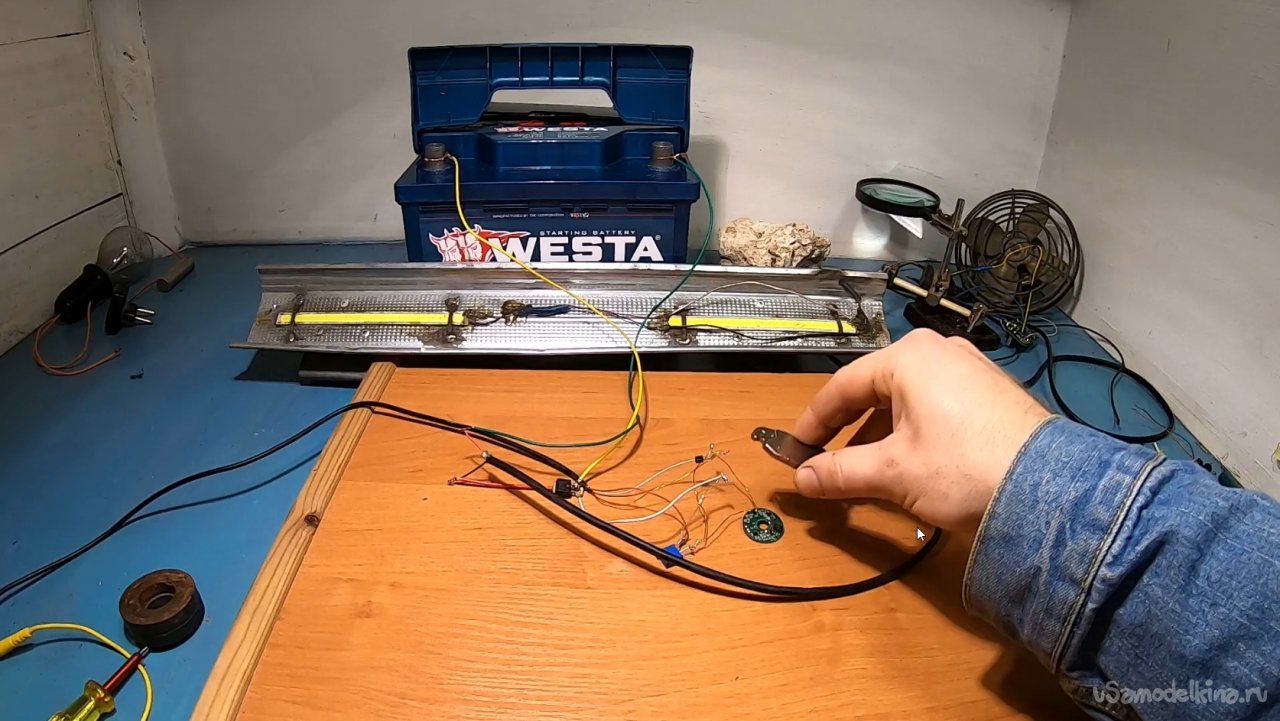

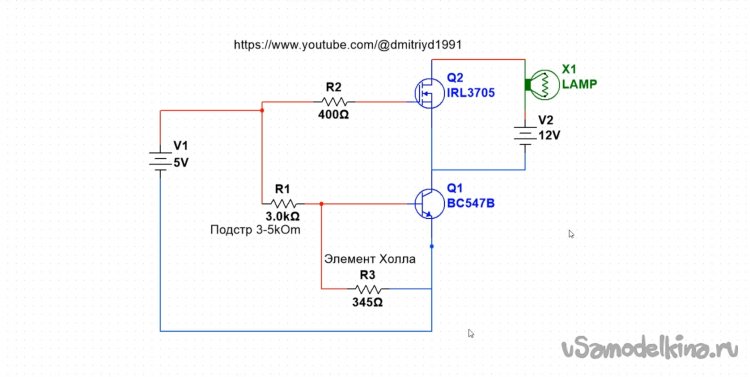

    Ну а теперь усилим сигнал еще больше, подключив мощный полевой транзистор. На схеме видно, что мосфет подключается вместо светодиода, в качестве нагрузки используется светодиодная лента, а источник питания – автомобильный аккумулятор.

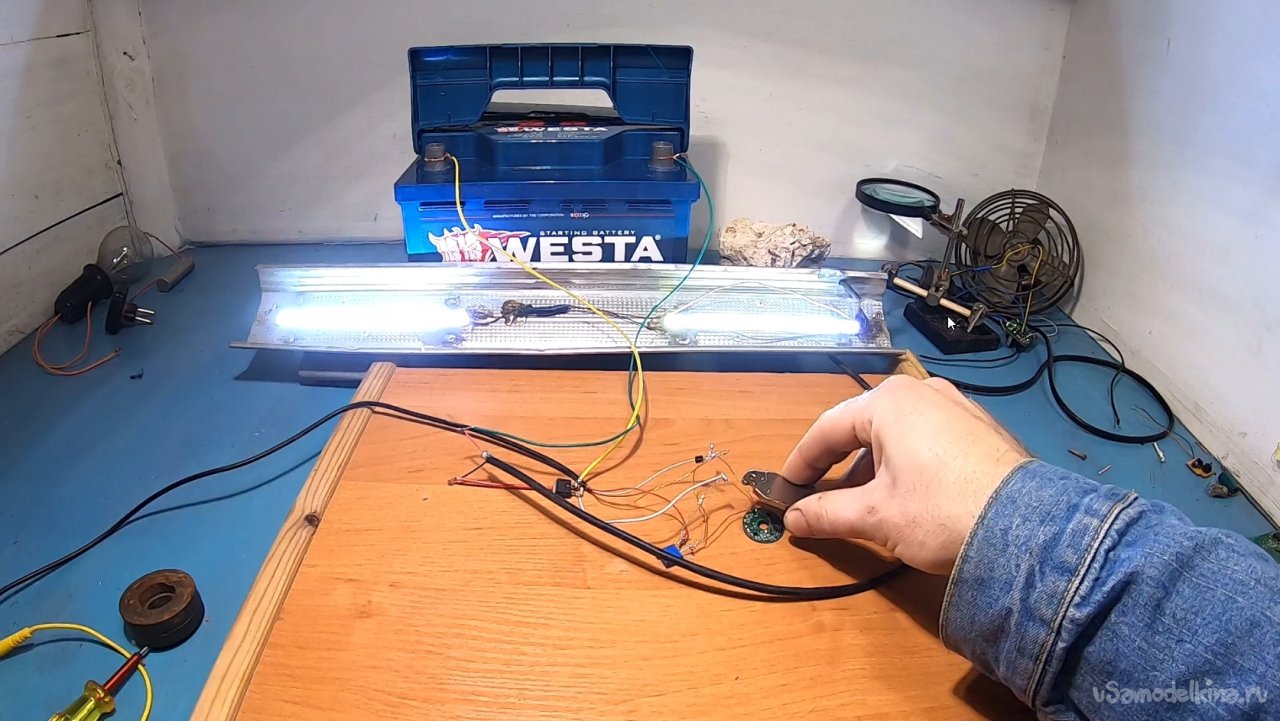

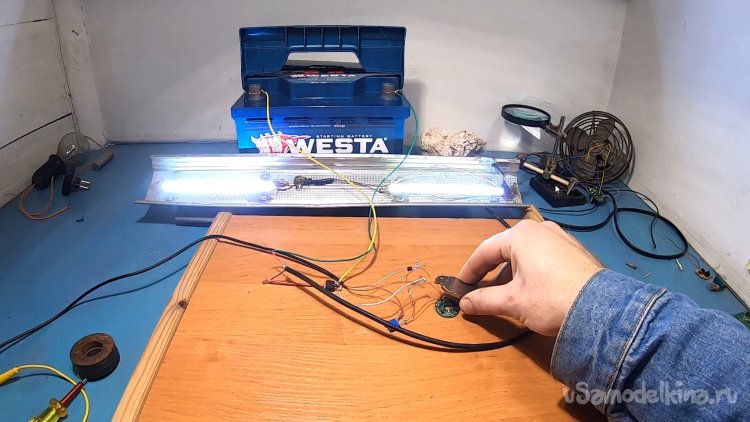

    Датчик отлично реагирует на магнит, включается светодиодная лента. Путем плавного приближения можно даже плавно включать нагрузку.

    Ну а на этом пока все, но, в общем и целом, это еще не все… как-то так.
