Мною давно было где-то прочитано или прослышано, что вместо нагревательного элемента для самодельного электропаяльника с низким напряжением (6,3 - 6,9) вольт с успехом можно использовать подогреватель катода радиолампы средней мощности - 6 П 36 С
Из сгоревшего паяльника на 220 В - шестивольтовый, своими руками

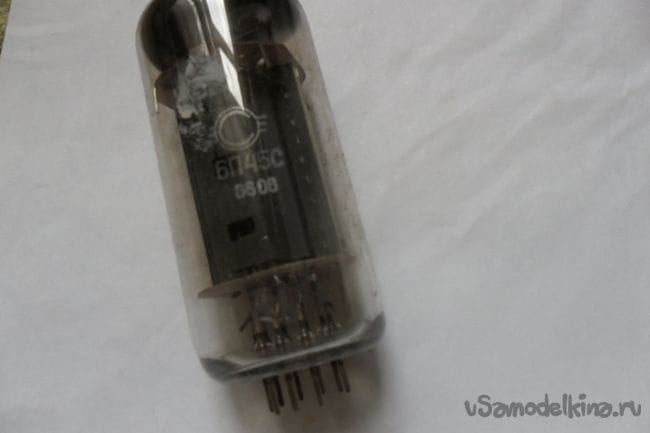

или 6 П 45 С.

Из сгоревшего паяльника на 220 В - шестивольтовый, своими руками

По­крытие катодного подогревателя электически изолирует его нить от медного жала паяльника. Решился испытать сам.

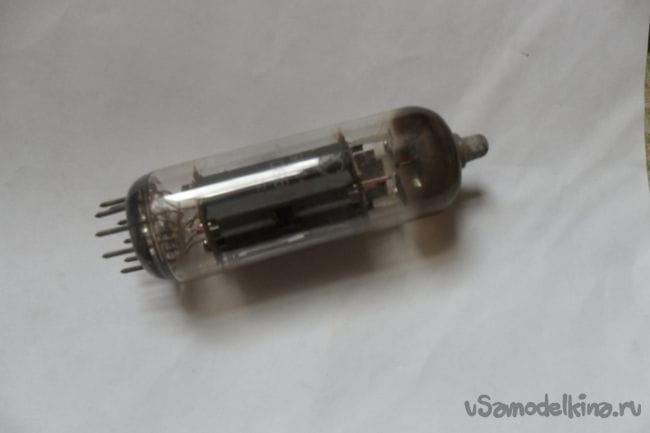

Мне на глаза попалась электронная лампа 6 П 13 С.
Из сгоревшего паяльника на 220 В - шестивольтовый, своими руками

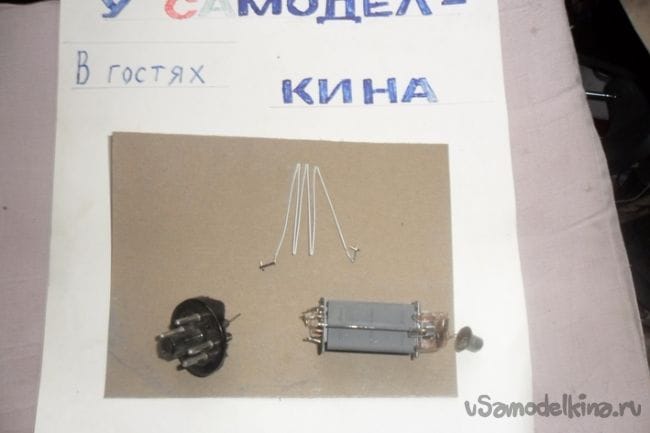

Лампу положил в полиэтиленовый мешочек, чтоб осколки стеклянной колбы не разлетелись и аккуратно разбил лампу.
Из сгоревшего паяльника на 220 В - шестивольтовый, своими руками

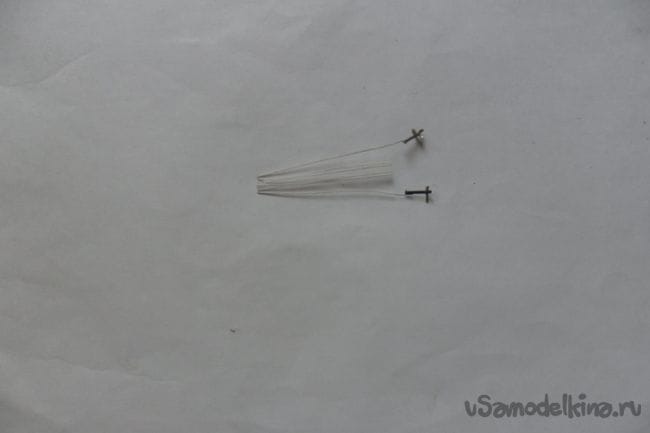

Осторожно освободил нагревательную спиральку, откусив кусачками от ножек лампы.
Из сгоревшего паяльника на 220 В - шестивольтовый, своими руками

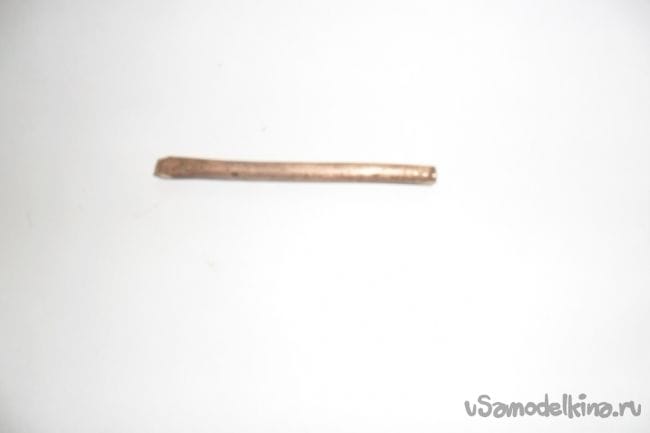

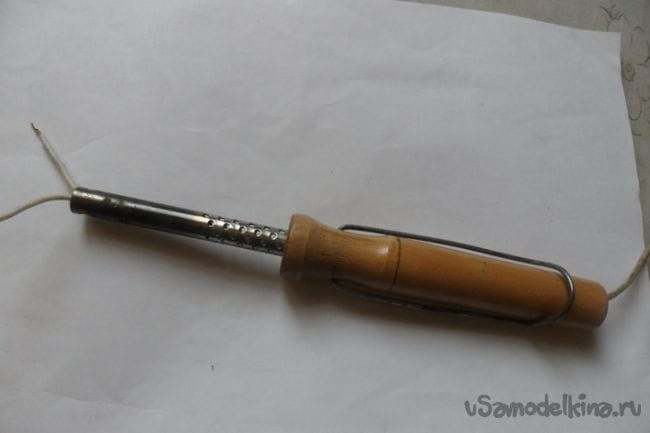

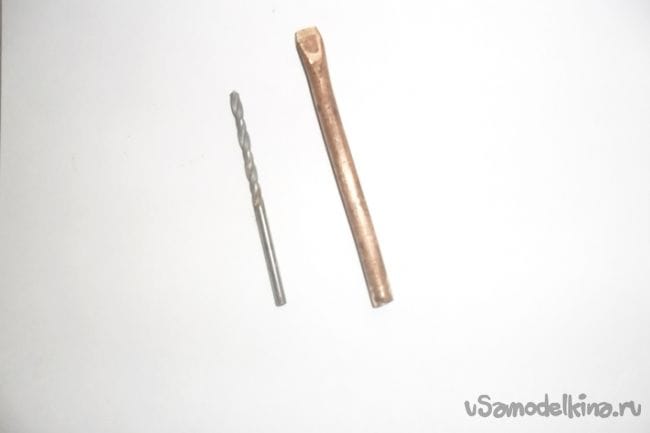

Медный стержень для жала паяльника
Из сгоревшего паяльника на 220 В - шестивольтовый, своими руками

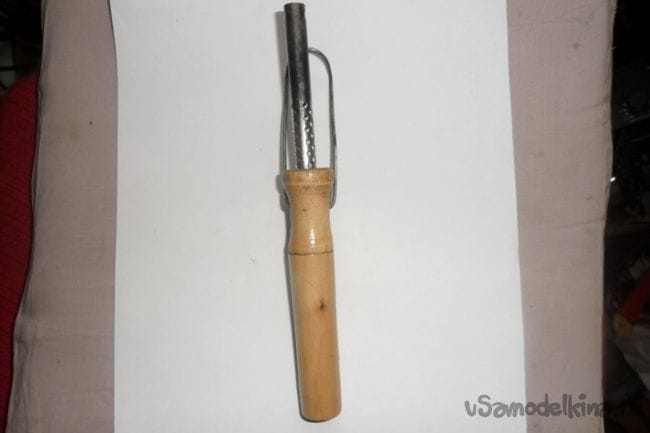

использовал от сгоревшего электропаяльника на 220 вольт.
Из сгоревшего паяльника на 220 В - шестивольтовый, своими руками

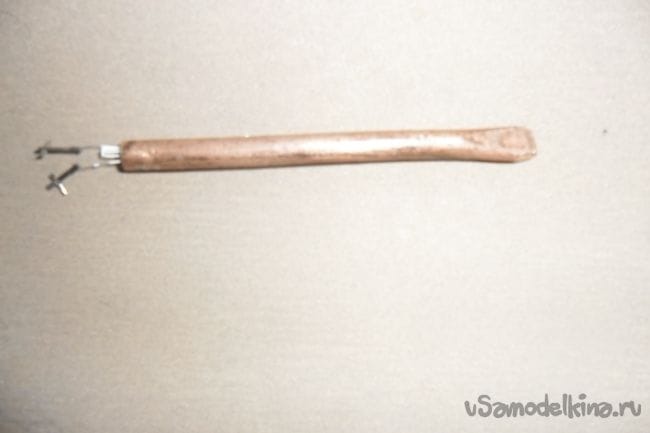

В торце стержня просверлил на длину нагревательного элемента канал такого диаметра, чтобы был хороший тепловой контакт жала паяльника с нитью накала.
Из сгоревшего паяльника на 220 В - шестивольтовый, своими руками

Кончики подогревателя приварены к латунным лепестка, а те были приварены к ножкам радиолампы.
Из сгоревшего паяльника на 220 В - шестивольтовый, своими руками

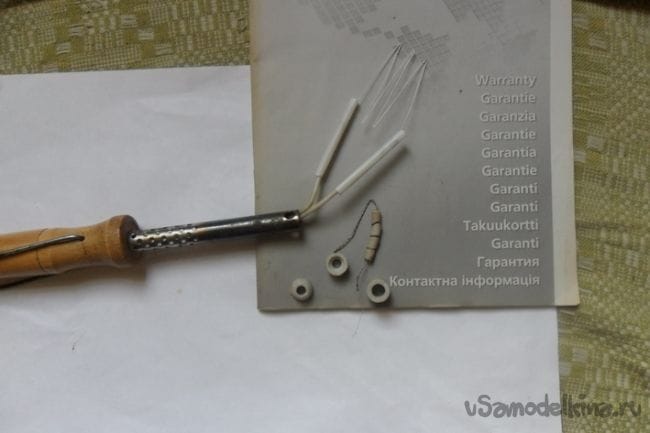

Каждый кончик шнура питания обжал латунным лепестком
Из сгоревшего паяльника на 220 В - шестивольтовый, своими руками

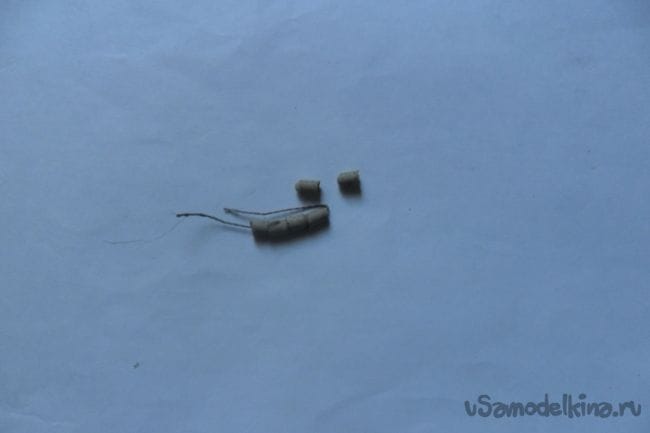

и изолировал фарфоровой трубочкой от друг друга и от корпуса паяльника.
Из сгоревшего паяльника на 220 В - шестивольтовый, своими руками

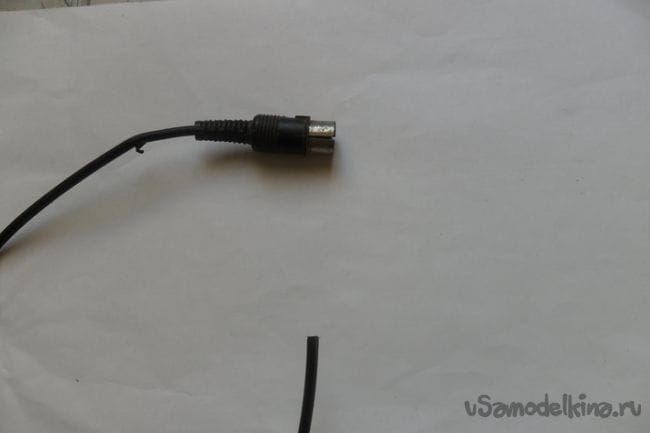

Другой конец шнура питания распаял на штекере DIN-5,
Из сгоревшего паяльника на 220 В - шестивольтовый, своими руками

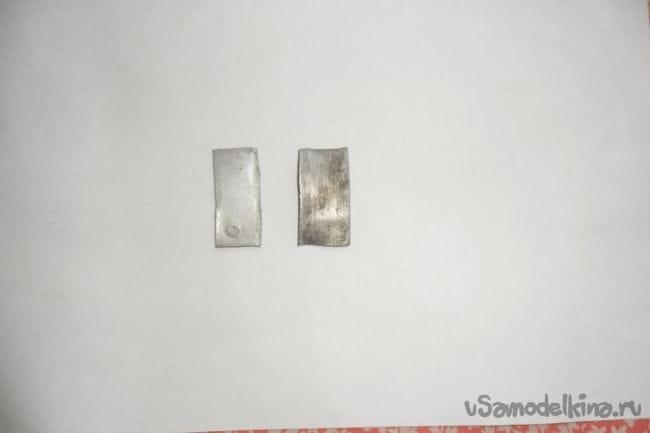

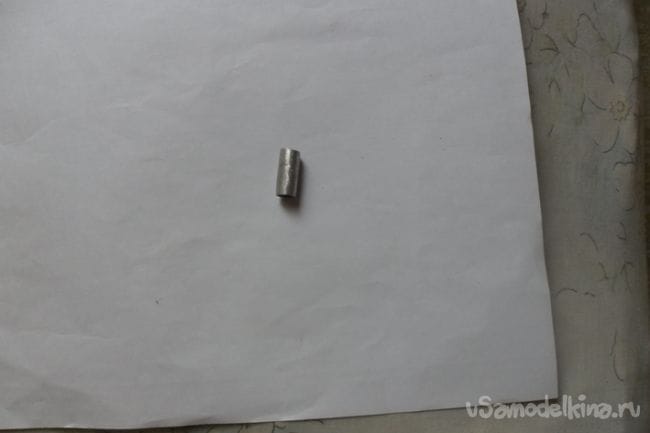

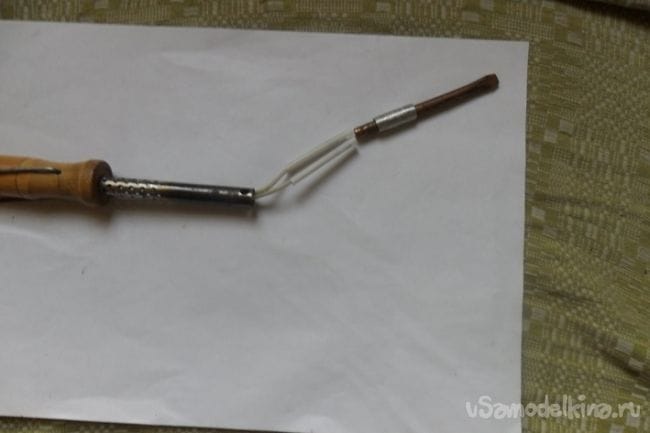

так как в моем блоке питания имеется гнездо DIN-5, на него специально заведено переменное напряжение 6, 5 вольта. Укрепляется жало паяльника в кожухе при помощи алюминиевой переходой втулки,
Из сгоревшего паяльника на 220 В - шестивольтовый, своими руками

сделанной из алюминиевой полоски в 1 мм толщиной.
Из сгоревшего паяльника на 220 В - шестивольтовый, своими руками

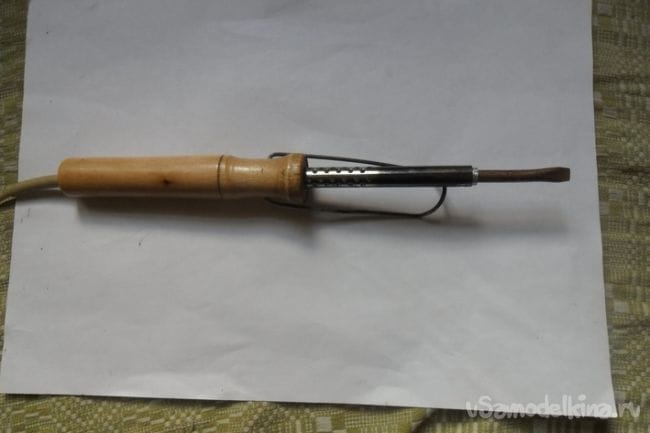

Нагревается такой самодельный электропаяльник чуть подольше, чем обычный паяльник
Из сгоревшего паяльника на 220 В - шестивольтовый, своими руками

и определяется массой медного жала и мощностью подогревателя катода применяемой радиолампы.
Из сгоревшего паяльника на 220 В - шестивольтовый, своими руками

В моем случае, это в пределах 10 ватт.
Из сгоревшего паяльника на 220 В - шестивольтовый, своими руками

Если фарфоровые изоляторы найти сложно,
Из сгоревшего паяльника на 220 В - шестивольтовый, своими руками

то соединения шнура питания с подогревателем катода обматываются тоненькой асбестовой ниткой, которая потом пропитывается самодельной жароустойчивой термо - пастой.

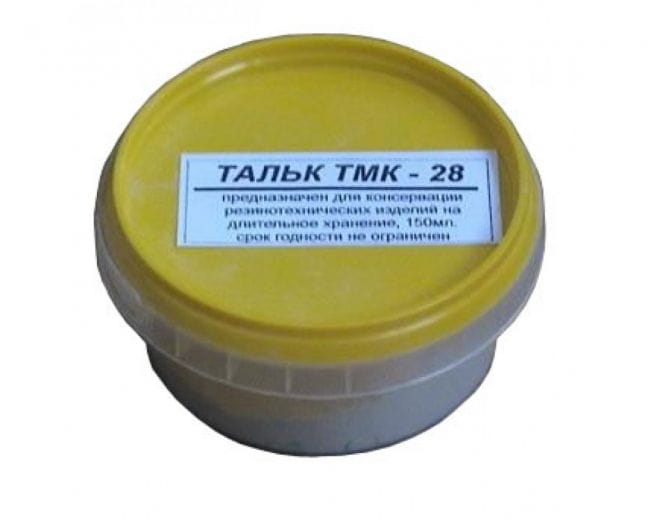

Термо - паста делается так: тальк
Из сгоревшего паяльника на 220 В - шестивольтовый, своими руками

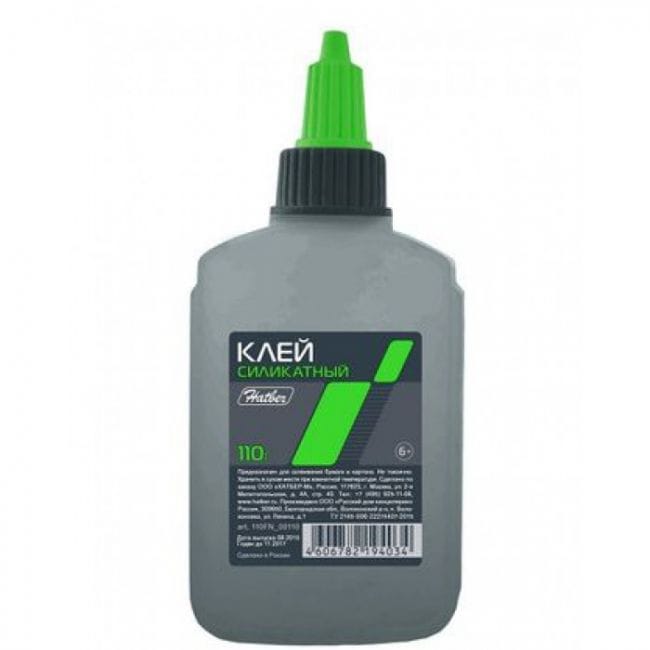

с силикатным клеем
Из сгоревшего паяльника на 220 В - шестивольтовый, своими руками

смешиваются до густоты сметаны и покрываются необходимые места.
Из сгоревшего паяльника на 220 В - шестивольтовый, своими руками
Чтобы написать комментарий необходимо войти на сайт через соц. сети (или зарегистрироваться):
Обычная регистрация
2 комментария
  1. Иван_Похмельев
    Форма конца жала не соответствует мощности: 10 ватт - для пайки совсем мелких деталей, например, SMD. Гораздо правильней было бы до сверления канала под нагреватель отковать конец жала и, при необходимости, подправить форму напильником или надфилем.
  2. Делаюсам
    6П36С ....6П45С раньше так принято было писать обозначение радиолампы. Конструкция сомнительна, как по мощности (Иван уже писал), так и по надежности эксплуатации. И вопрос, а за чем такое паяльник конструировать? В чем его "прелесть"?
