Прибор для проверки «якорей» электродвигателей

Всем большой привет, самоделкиным и людям интересующимся множеством вопросов, на которые ответы есть, но здесь всегда доступным языком!
В общем сегодня тема пойдёт об электроинструменте, которые как известно в большинстве оснащены электродвигателями и мы будем изготовлять прибор для проверки одного из элементов.

В изготовлении этого прибора необходимо:
- самый главный элемент - это трансформатор, способный выдержать входящее номинальное напряжение 230 v (вольт)! (В данной самоделке будет использоваться трансформатор не известный по своим характеристикам, так как при использовании этого прибора будет применяться ещё один прибор, описанный в моей предыдущей самоделке по ссылке Убедительная просьба без специальных навыков и знания электроэлементов не повторять!);
- паяльник и паяльные принадлежности;
- электро шлифовальная машинка (болгарка);
- электроизолирующие материалы;
- двухсторонний скотч(усиленный),либо другие хорошо склеевающие средства;
- отвёртка;
- канцелярский нож;
- провод с вилкой для электроприборов с питанием 220 v (вольт);
- клеммник;
- box подходящий для корпуса прибора.

Начнём!
Это не совет и не призыв к действиям!

Возьмём трансформатор с входящим номинальным напряжением 230 v (вольт), но в моём случае был трансформатор с неизвестными характеристиками и для использования, т.е. для предотвращения каких-либо неприятностей, я использовал прибор сделанный мною ранее и хорошо себя зарекомендовавший, работающий до сих пор...

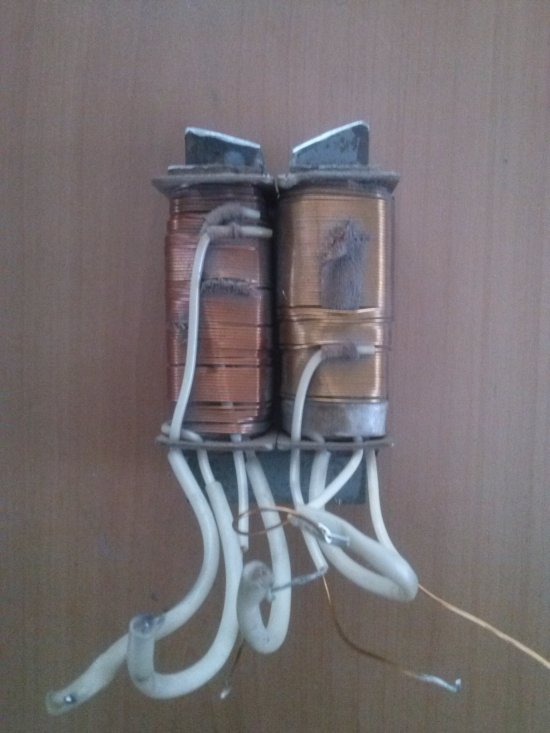

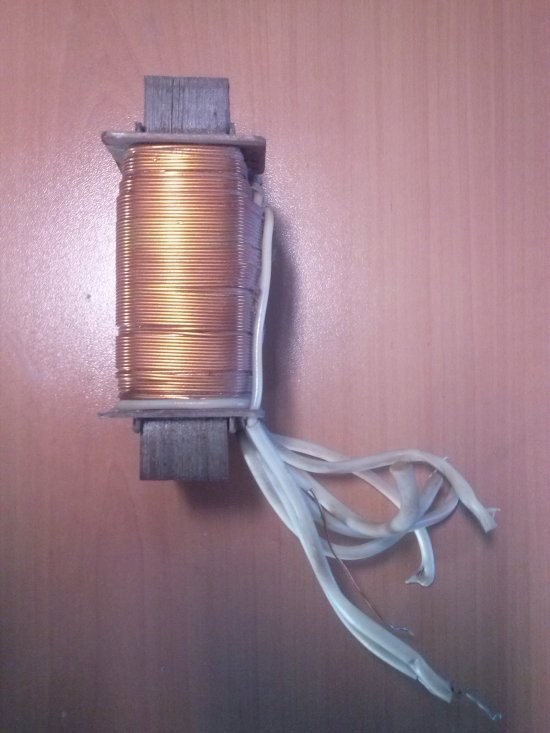

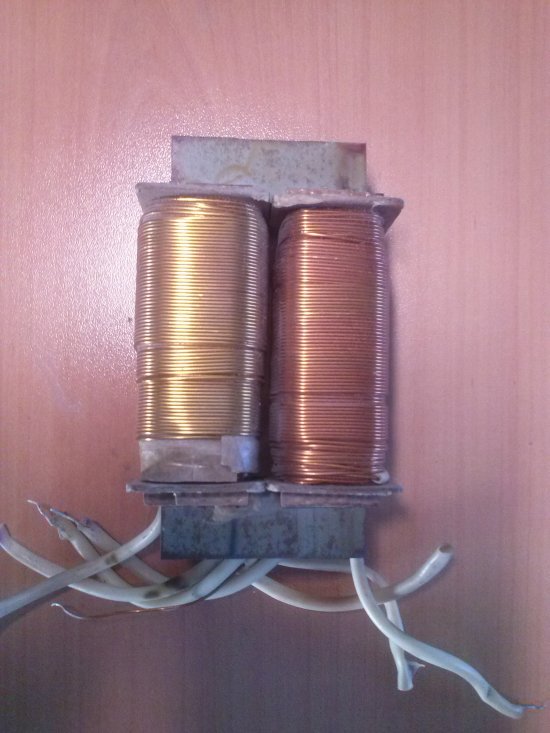

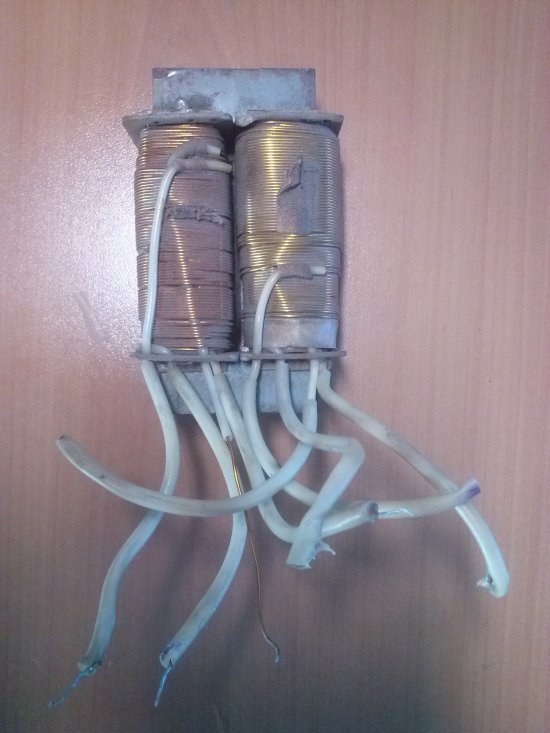

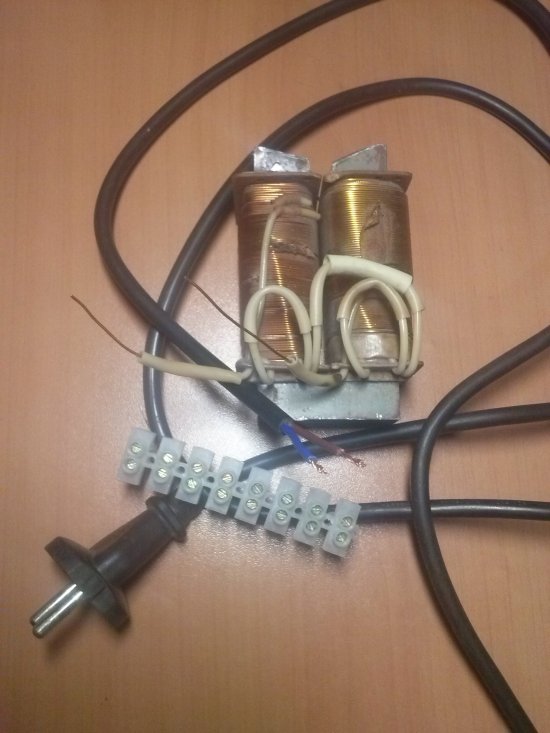

Найденный мною трансформатор





Регулятор мощности электроинструмента и бытовых приборов от сетевого напряжения

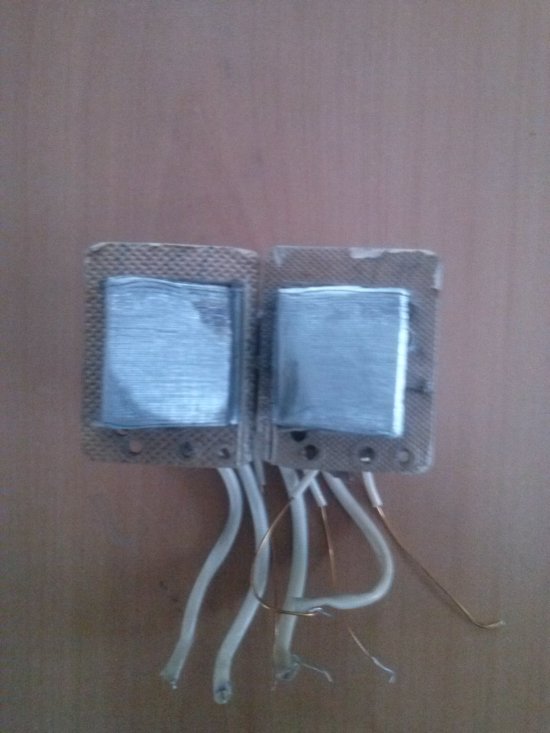

Самое главное, что нужно сделать - удалить часть сердечника под нужным углом(зависит от величины ротора и размера трансформатора), не повредив обмотку этого трансформатора (обмотка трансформатора должна быть защищена защитным лаком, чтобы предотвратить замыкание).

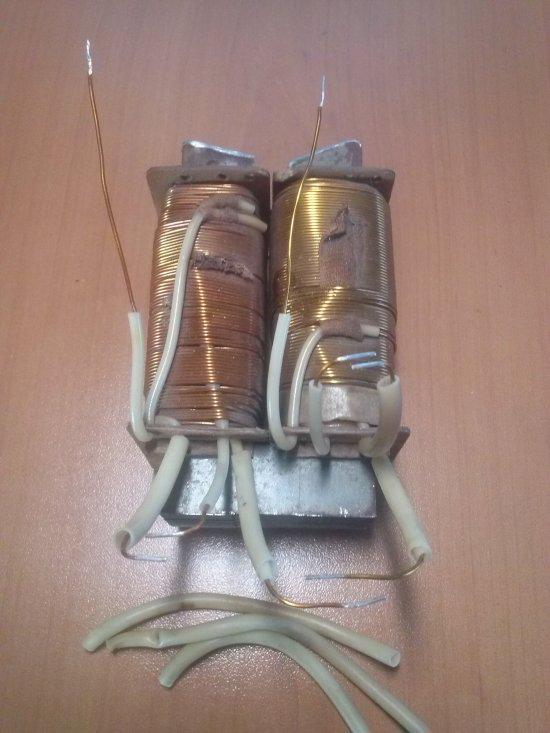

Далее, в не зависимости от количества выводов трансформатора, соединить их в правильной последовательности, должно остаться два вывода, для подключения к сети, подключается по спирали(в противном случае прибор работать не будет), витки обмотки должны быть соединены в одном направлении!




Убедившись в правильности своих действий, припаяйте и хорошо заизолируйте соединения проводников обмотки.

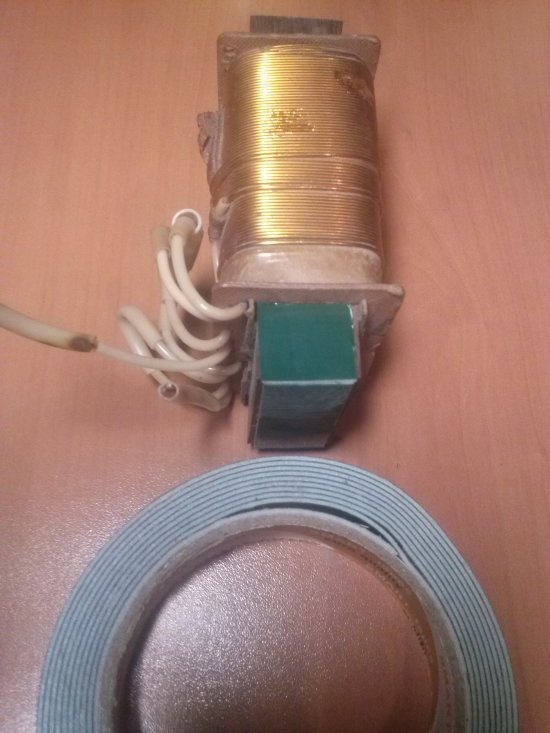

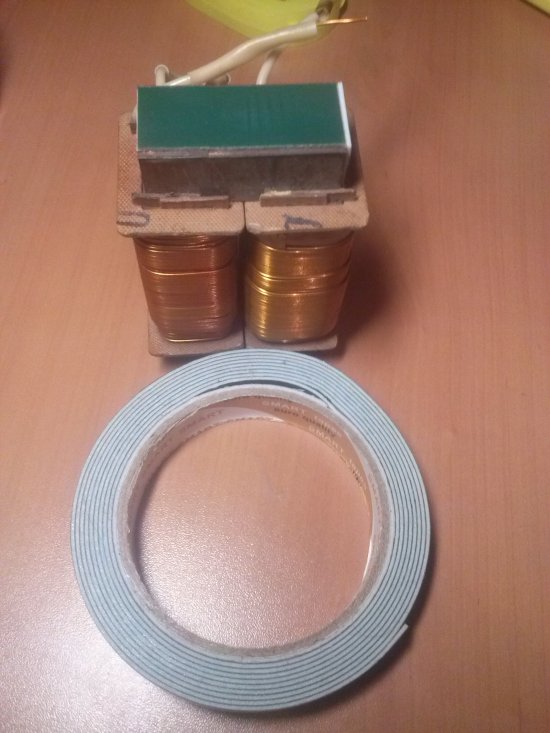

Следуя именно моему изделию, я взял хороший двухсторонний скотч и приклеил его к свободным сторонам сердечника.
Малая часть сердечника нужна для крепления клеммника, а большая для присоединения всей начинки к выбранному корпусу.

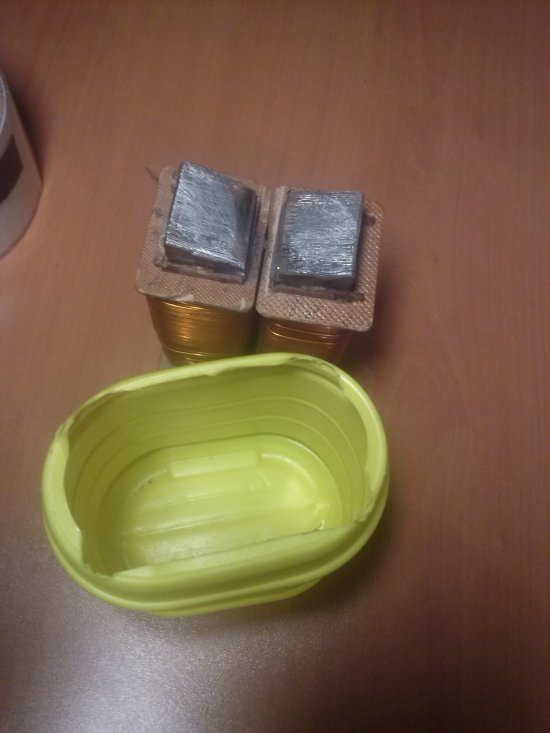

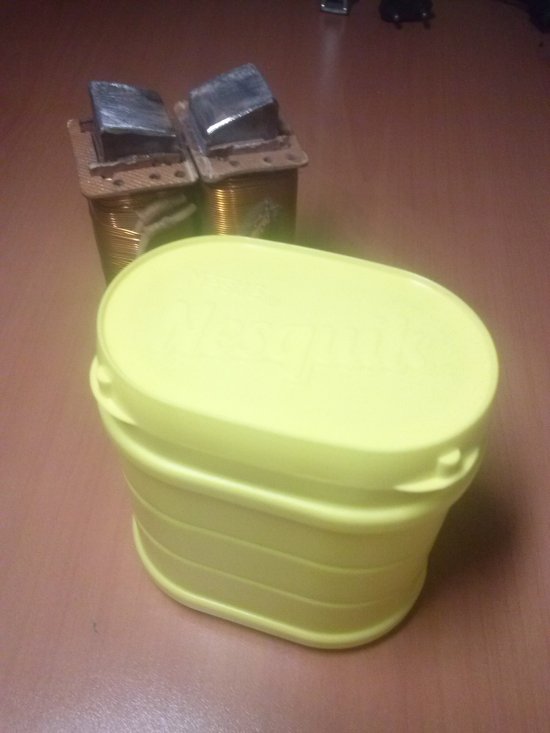

Для корпуса, была найдена баночка из под известного напитка, марку которого я озвучивать не буду, она в аккурат подошла по размерам, найденного мною трансформатора, сделав нужные вырезы он легко в ней разместился.

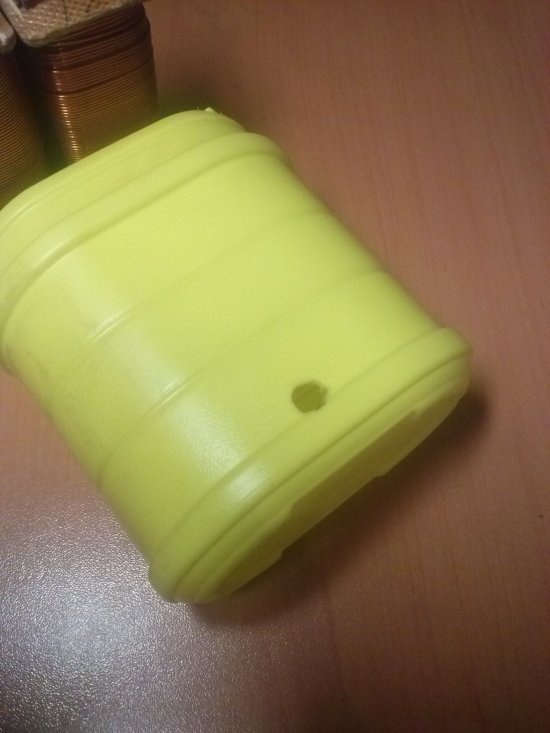

В нижней части предстоящего корпуса было сделано отверстие и продёрнут, подготовленный провод с электровилкой.

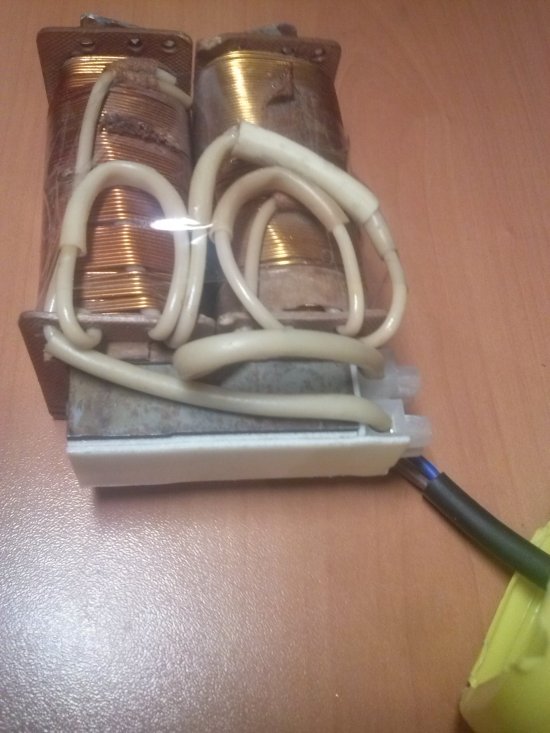

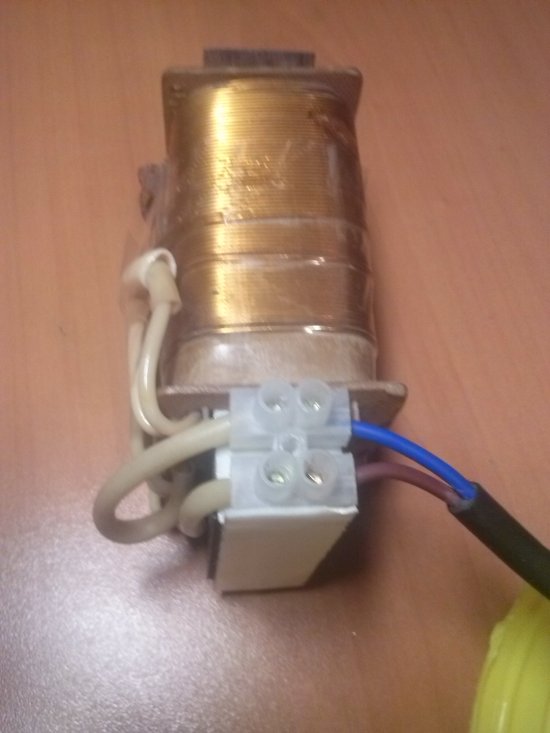

С помощью отвёртки были надёжно соединены выводы трансформатора и сетевого кабеля в заранее зафиксированном на скотче клеммнике.

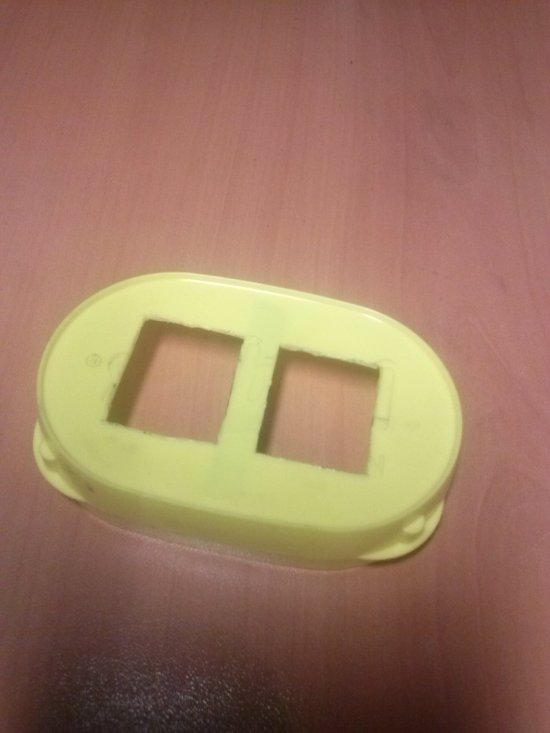

В крышке я сделал с помощью канцелярского ножа два отверстия для основных частей нашего прибора.

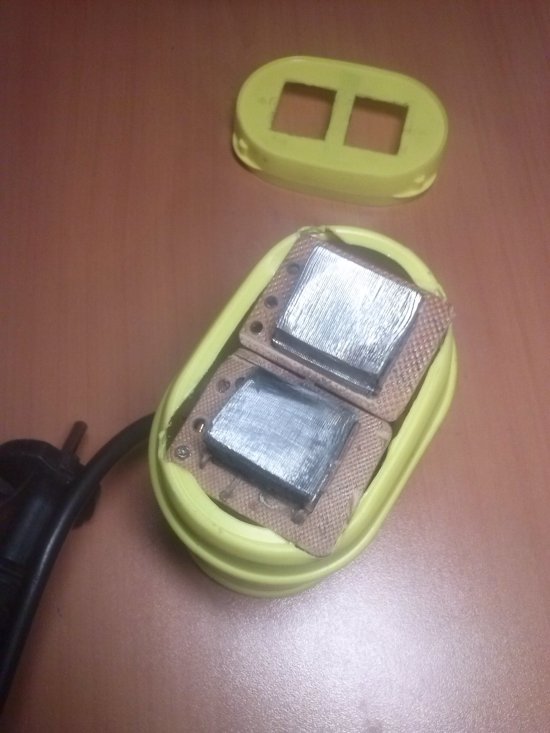

После отклейки защитной плёнки с нижней части трансформатора, помещаем его в корпус и закрываем крышкой.

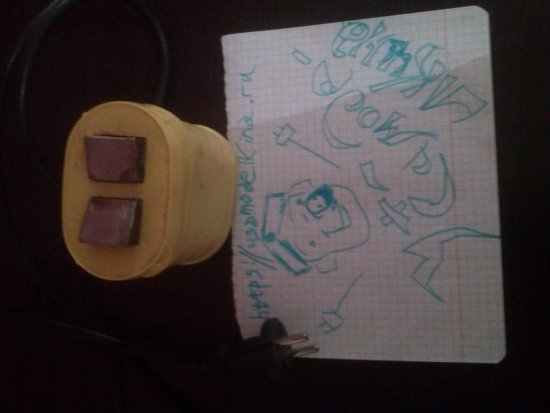

Наш прибор готов, переходим к испытанию.
На моём приборе необходим дополнительный прибор, так как под напряжением 220 вольт он уже слишком нагревается, убедительная просьба использовать более мощные трансформаторы!

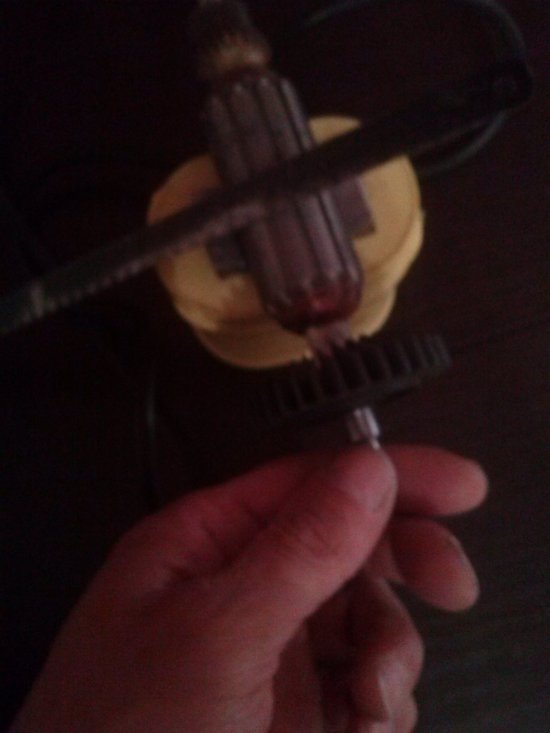

Для проверки ротора электродвигателя, необходимо установить якорь на прибор и взять, как в моём случае полотно по металлу или металлическую линейку (металл должен иметь свойства намагничивания), поворачивая якорь на приборе и приложив полотно при исправном роторе ни чего не должно происходить, но если в обмотке якоря межвитковое замыкание или обрыв, то полотно начнёт примагничиваться и возникнет характерный треск металла.



Мой прибор работает на все 100%, но ему необходимо более меньшее напряжение.
