Устройство переработки остатков термоклея в стержни

Устройство переработки остатков термоклея в стержни

Думаю у многих, кто работает с термоклеем, остаются кусочки, обрезки и отработки термоклеевых стержней. Приходится их выбрасывать, а ведь новые стержни стоят денег. С помощью этого не хитрого устройства, можно сэкономить деньги и пустить в дело отходы клея.

Увидел комментарий к клеевому пистолету от USB в контакте в группе, кто то просил придумать как собрать отработанный клей в стержни. Решил реализовать идею)

Видеозапись пошаговой сборки и работы устройства для ознакомления.


Нам понадобится:
1. Часть деталей от паяльника из фикс прайса за 60 руб.
1.1. Нихромовая проволока
1.2. Металлическая часть корпуса в форме трубки
1.3. Стеклоткань
1.4. 3 самореза
2. 2 медных проводка
3. Банка от газировки
4. Фольга средней плотности (можно и для запекания в духовке)
5. USB кабель
6. Изолента
7. Деревянная пластина(можно и картон от больших коробок)
8. Блок питания 5В 2А

Из инструментов:
1. Плоскогубцы
2. Ножницы
3. Отвертка

Шаг 1.
Разбираем паяльник и оставляем нихромовую проволоку(лучше взять другую, эта не качественная), металлическую трубку и стеклоткань.
Устройство переработки остатков термоклея в стержни
Устройство переработки остатков термоклея в стержни
Устройство переработки остатков термоклея в стержни
Устройство переработки остатков термоклея в стержни


Шаг 2.
Наматываем стеклоткань на трубку как показано на фото и сверху наматываем несколько витков нихромовой проволоки(четырех вполне достаточно) и фиксируем ее на краях двумя кусочками той же проволоки, чтобы была натянута.
Устройство переработки остатков термоклея в стержни


Шаг 3.
Берем плоскую деревянную дощечку(4см х 7см) или толстый картон и фиксируем на ней тремя саморезами металлическую трубку, как показано на фото.
Устройство переработки остатков термоклея в стержни

Устройство переработки остатков термоклея в стержни


Шаг 4.
Крепим USB штекер на дощечку изолентой(можно и термоклеем) и прикручиваем провода к нихромовой проволоке.
Устройство переработки остатков термоклея в стержни


Шаг 5.
Изначально металлическая трубка диаметром 10мм, а нам необходимо получать 7мм стержни. Отрезаем пластину 8см в длину и 5см в ширину от алюминиевой банки и скатываем в трубку положив во внутрь стержень термоклея. На одном конце обрезаем трубку, оставив небольшой язычек, за который можем вытянуть ее при необходимости. Эта трубка необходима для уменьшения диаметра отверстия и предотвращения деформации формочки для переплавки из фольги.
Устройство переработки остатков термоклея в стержни


Шаг 6.
Получившуюся трубку вставляем до упора в заготовленную ранее конструкцию, как показано на фото.
Устройство переработки остатков термоклея в стержни


Шаг 7.
Берем фольгу 10см в длину и 7см в ширину и скатываем в трубку положив во внутрь стержень термоклея. Это будет наша форма для переплавки термоклеевых кусочков. Один конец получившейся трубки необходимо хорошо загнуть, чтобы расплавленный клей не прилип к дощечке и не растекался на дне металлической трубки.
Устройство переработки остатков термоклея в стержни


Шаг 8.
Вставляем формочку для переплавки в получившуюся конструкцию до упора. И можно приступать к переплавке.
Устройство переработки остатков термоклея в стержни

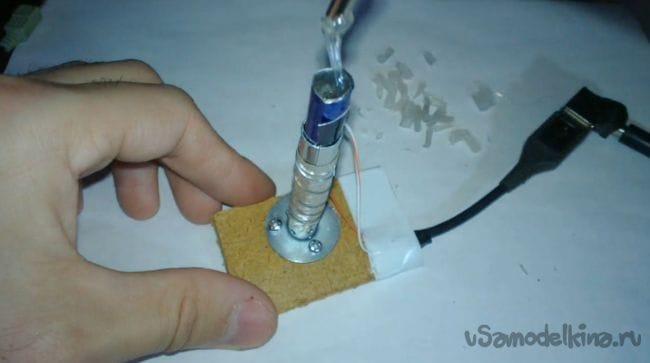

Нарезаем оставшиеся кусочки термоклея, чтобы они пролезли в трубку. Закидываем их во внутрь и подключаем устройство к питанию.
Устройство переработки остатков термоклея в стержни

Процесс переплавки одного 10см стрежня длится не более 2-3 мин. А весь процесс переработки от нагрева устройства и до остывания формочки с переплавленным клеем занимает 5-6 мин.

В процессе переплавки надо слегка утрамбовывать кусочки клея в трубке, чтобы стержень получился цельным и с наименьшим количеством пузырьков внутри.

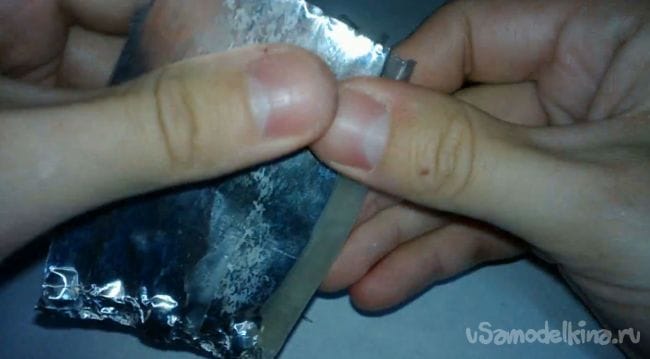

Устройство переработки остатков термоклея в стержни

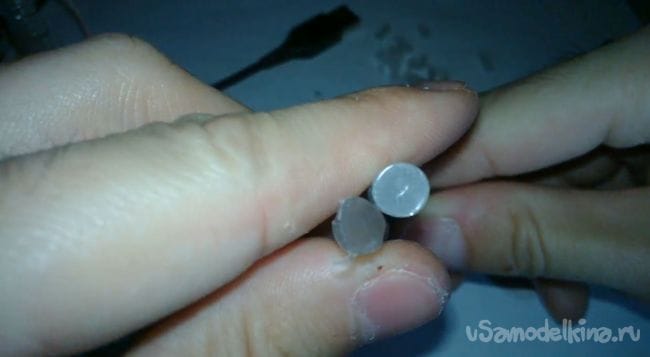

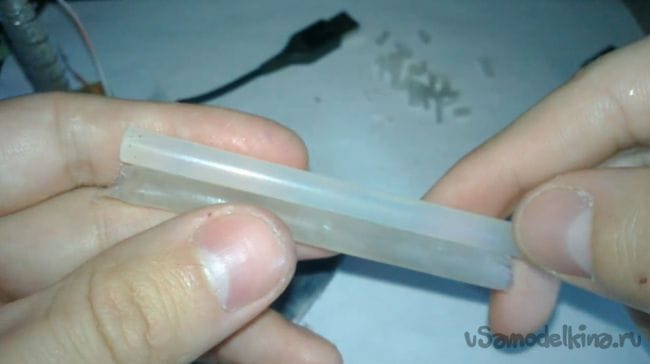

Полученные стрежни идентичны по диаметру(7мм) новым.
Устройство переработки остатков термоклея в стержни
Устройство переработки остатков термоклея в стержни

Устройство переработки остатков термоклея в стержни

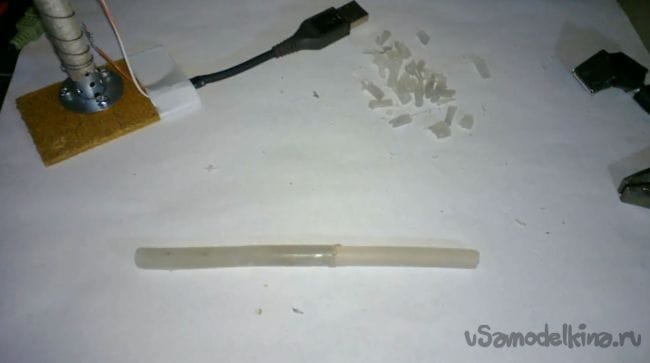

Несколько переработанных стержней очень легко соединить в один. Достаточно нагреть зажигалкой края и присоединить их друг к другу, клей сделает свое дело.
Устройство переработки остатков термоклея в стержни

Надеюсь кому то пригодится эта самоделка.
Как коротко назвать устройство так и не придумал. У кого есть мысли на этот счет, делитесь в комментариях. Общими усилиями придумаем название)
