Простейшая подсветка для клавиатуры с питанием от порта PS/2

Простейшая подсветка для клавиатуры с питанием от порта PS/2

Во мраке очень тяжело печатать. Слепым набором я не владею.
Было принято решение сделать подсветку для клавиатуры.
Так как что не делаю, делаю из того что есть.

Для изготовления данной конструкции нам понадобится:
- отражатель от галогенной лампы с патроном GU 5.3;
- два светодиода, в моем случае белых;
- два резистора на 82 ома, мощности от 0.125 ватт;
- один отрезок ДСП 200*50;
- два отрезка ДСП 50*25;
- четыре самореза;
- тумблер, у меня мт1(можно любой);
- отрезок двойного одножильного провода ППВ 2*2,5;
- провод от старой клавиатуры или мышки;
- пара стяжек.

Паяльник, термоклей, дрель.

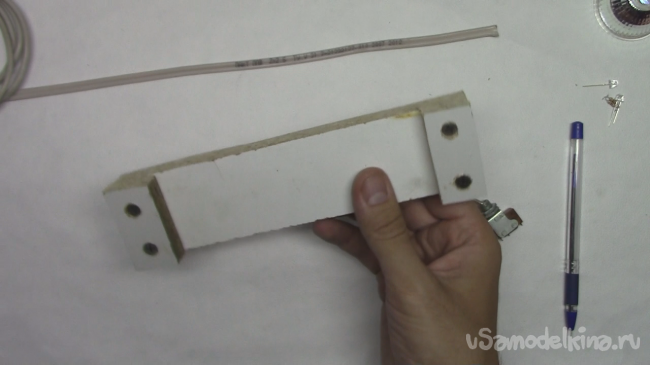

В первую очередь прикручиваем маленькие отрезки ДСП к большой.
Простейшая подсветка для клавиатуры с питанием от порта PS/2

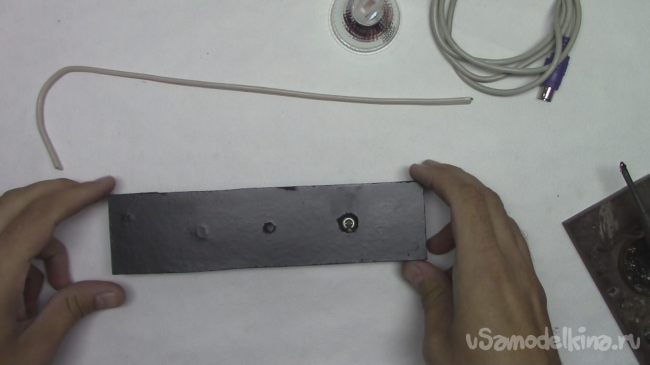

Просверливаем отверстия под стойку и тумблер. Вставляем последний. Красим по желанию.
Простейшая подсветка для клавиатуры с питанием от порта PS/2

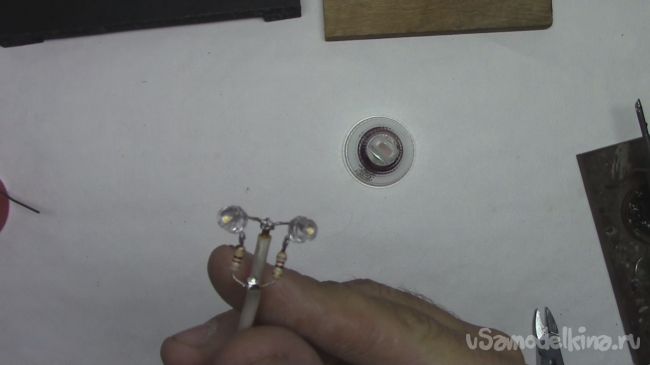

Провод зачищаем и припаиваем к нему резисторы и светодиоды. Получаем себе такого инопланетянина). Отметим полярность устройства. Светодиоды паяются параллельно.
Простейшая подсветка для клавиатуры с питанием от порта PS/2

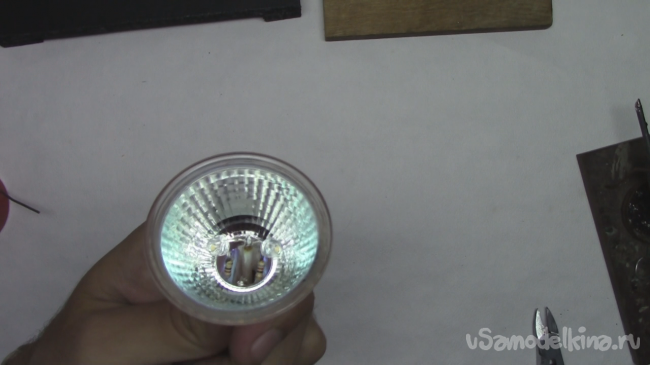

Вставляем стойку со светодиодами в отражатель и заливаем все термоклеем.
Простейшая подсветка для клавиатуры с питанием от порта PS/2

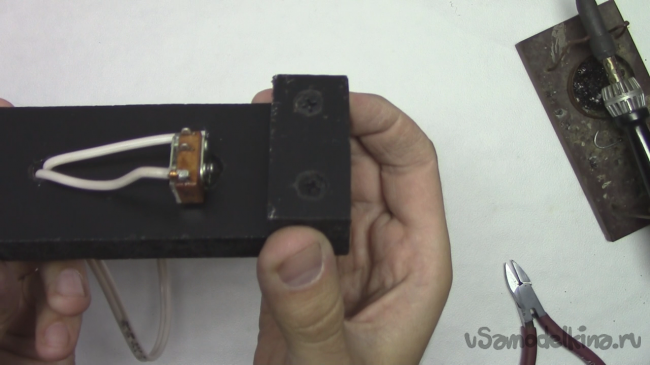

Получившуюся конструкцию вставляем в подставку. Плюсовой провод паяем на тумблер.
Простейшая подсветка для клавиатуры с питанием от порта PS/2

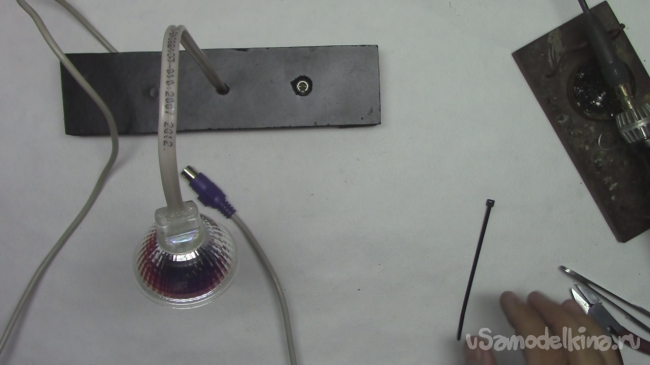

Подпаиваем шнурок от клавиатуры. Плюс на тумблер. Минус паяем на прямую. Красный плюс, желтый минус. Все провода фиксируем термоклеем и пластиковыми стяжками.

Тестируем. Наслаждаемся удобной подсветкой.
Простейшая подсветка для клавиатуры с питанием от порта PS/2


Детальная сборка устройства на видео. Спасибо за внимание.
