    Электрический удлинитель-четвертник

    Народная мудрость гласит: «Хочешь, чтобы было всё сделано хорошо, сделай сам!».

    Ещё в давние времена, когда я был мельче и непоседливее, я смастерил свой первый четверник. Первому творению более пяти лет, сейчас от него мало что осталось, но он ещё РАБОТАЕТ!!! На данный момент таковых девайсов у меня три. На примере последнего, ЭУЧ-3 хочу повествовать о принципе создания.

    Вам потребуется:
    1) Две двайных розетки, внешнего исполнения. Предпочтительно: пружинный контакт, фарфоровая основа и карболитовая крышка.
    2) Провод 2х жильный, марки ПВС или гибкий ВВГ (можно брать 3х жильный, если есть у вас в системе есть защитный РЕ проводник, заземление или зануление) удобной длинны (метра 3 будет удобно в общем случае ). Сечение брать не менее 2,5 мм2
    3) Вилка 2х контактная универсального исполнения на 16А, предпочтительнее 25А (или 3х контактную, если есть РЕ проводник).
    4) Немного скотча.
    5) Инструмент: резак (любое острое, для зачистки проводов), отвёртки и пару рук.

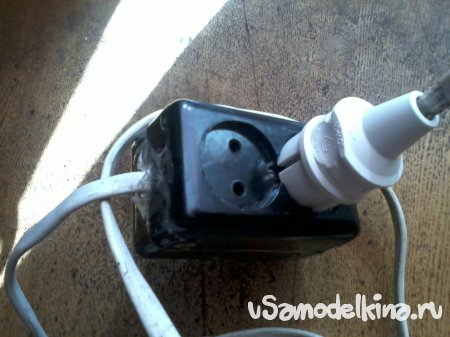

    Общий вид собранного ЭУЧ-3, перед демонстрационным разбором:

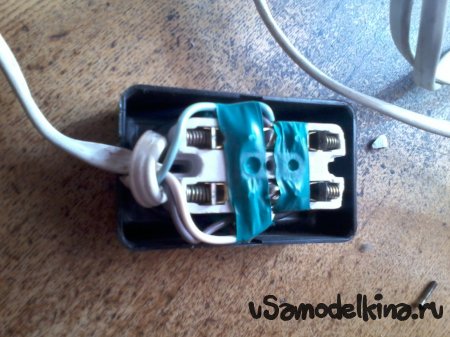

    Со снятым корпусом:

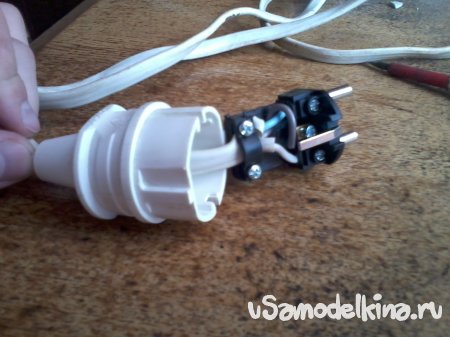

    Фото вилки:








    Порядок сборки:
    1) Добыть всё требуемое.
    2) Снять крышки с розеток, и подключить провода основного шнура к одной из розеток и перемычек на вторую. Совет бывалого монтажника: надежней сделать безразрывную перемычку, путём снятия изоляции на конце провода для вставки во вторую розетку крючком, затем отступ и ещё снятие и вставка ушком в первую. Не рекомендуется делать перехлёстывание проводов, то есть будет лучше, если будет встык одноимённые полюса.
    Электрический удлинитель-четвертник




    3) Сделать на проводе узелок, дабы огранить ход провода и снизить возможность вырывания провода.
    4) Основы розеток можно скрепить, но это не обязательно. Устанавливаем крышки, сделав на одной выемку под провод. Складываем собранные розетки вместе и скрепливаем скотчем.
    5) На втором конце провода устанавливаем вилку.
    6) Любуемся созданным творением и пишем комменты к статье ;)

    Вот на ваш суд фото девайсов этой серии.

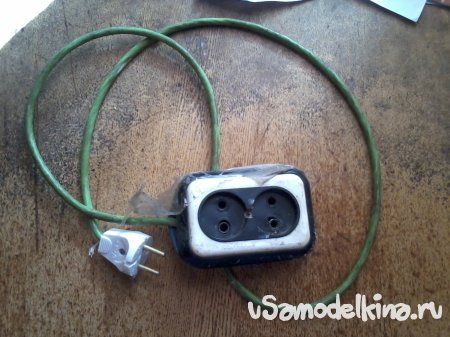

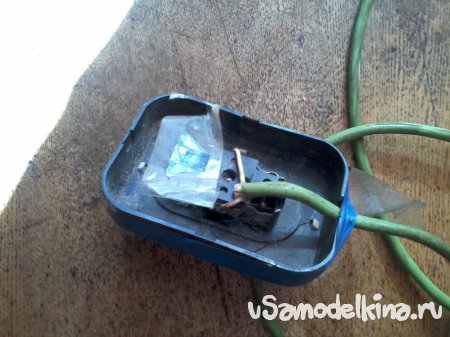

    Прототип, старейшина, ЭУЧ -1, в том виде, в котором существует ныне:

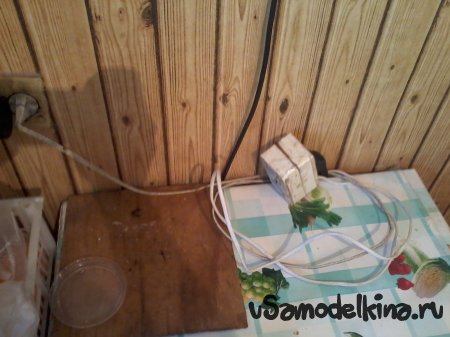

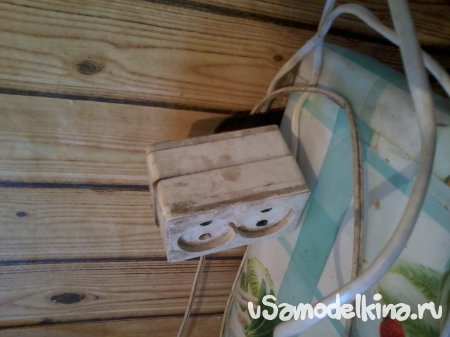

    Трудяга, ЭУЧ -2, создан после сильного повреждения ЭУЧ-1. Ныне обитает на кухне:
