    Индикатор влажности почвы

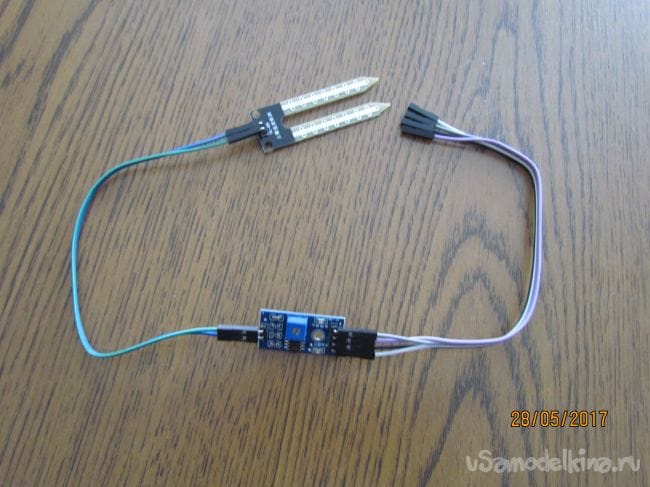

    Привет всем. Кто выращивает лимоны дома знает, как трудно угадать когда растение нужно поливать, так как горшки очень большие. Для этих целей я из нескольких деталей и двух карандашей изготовил индикатор влажности почвы. За основу я взял готовый датчик влажности.

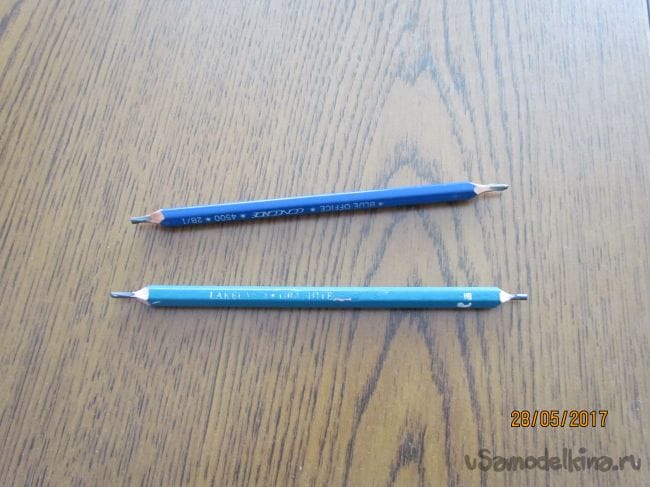

    Родные электроды я заменил на два грифельных карандаша так как этот датчик разрушится от коррозии через месяц.

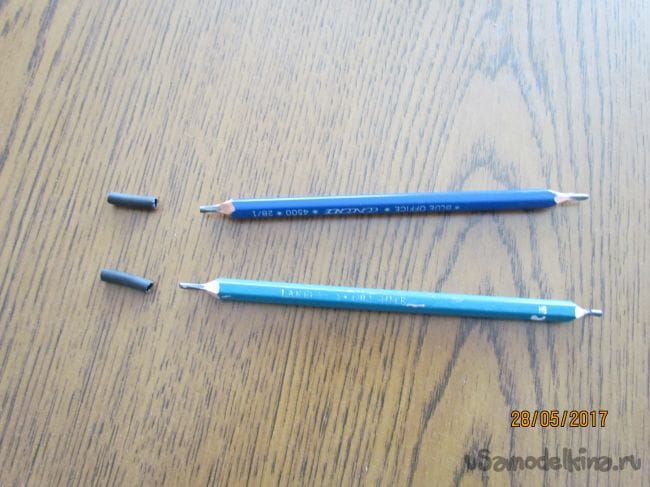

    Для крепления проводов необходимы два куска термоусадки.

    Для сигнализации я установил зуммер и батарейку крону.

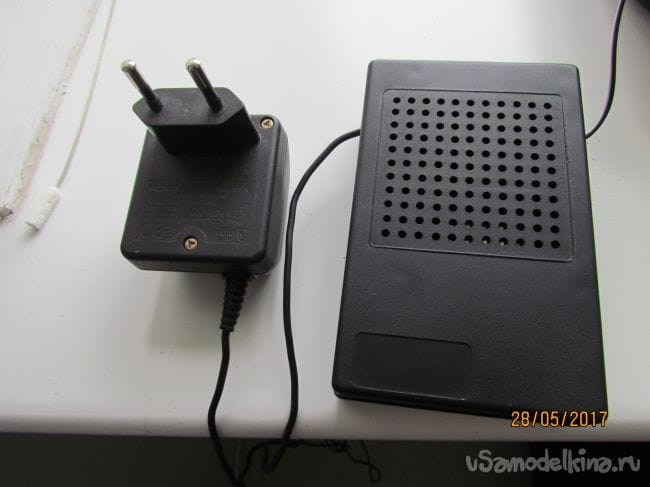

    Для питания прибора я взял старую зарядку для телефона.

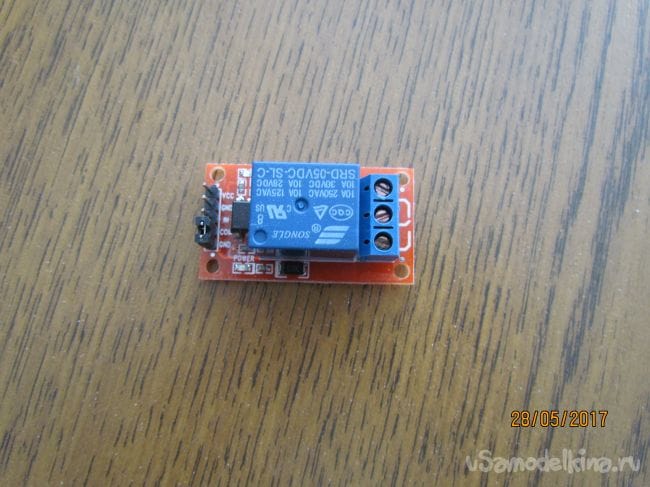

    Исполнительный механизм обычное реле.

    Схема соединения.

    Графит в грунте прослужит долго, можно взять графитовый стержень из круглой батарейки. Как только грунт в горшке высохнет зуммер даст сигнал.
    Датчик имеет регулятор чувствительности, а карандаши можно установить на каком угодно расстояния друг от друга.

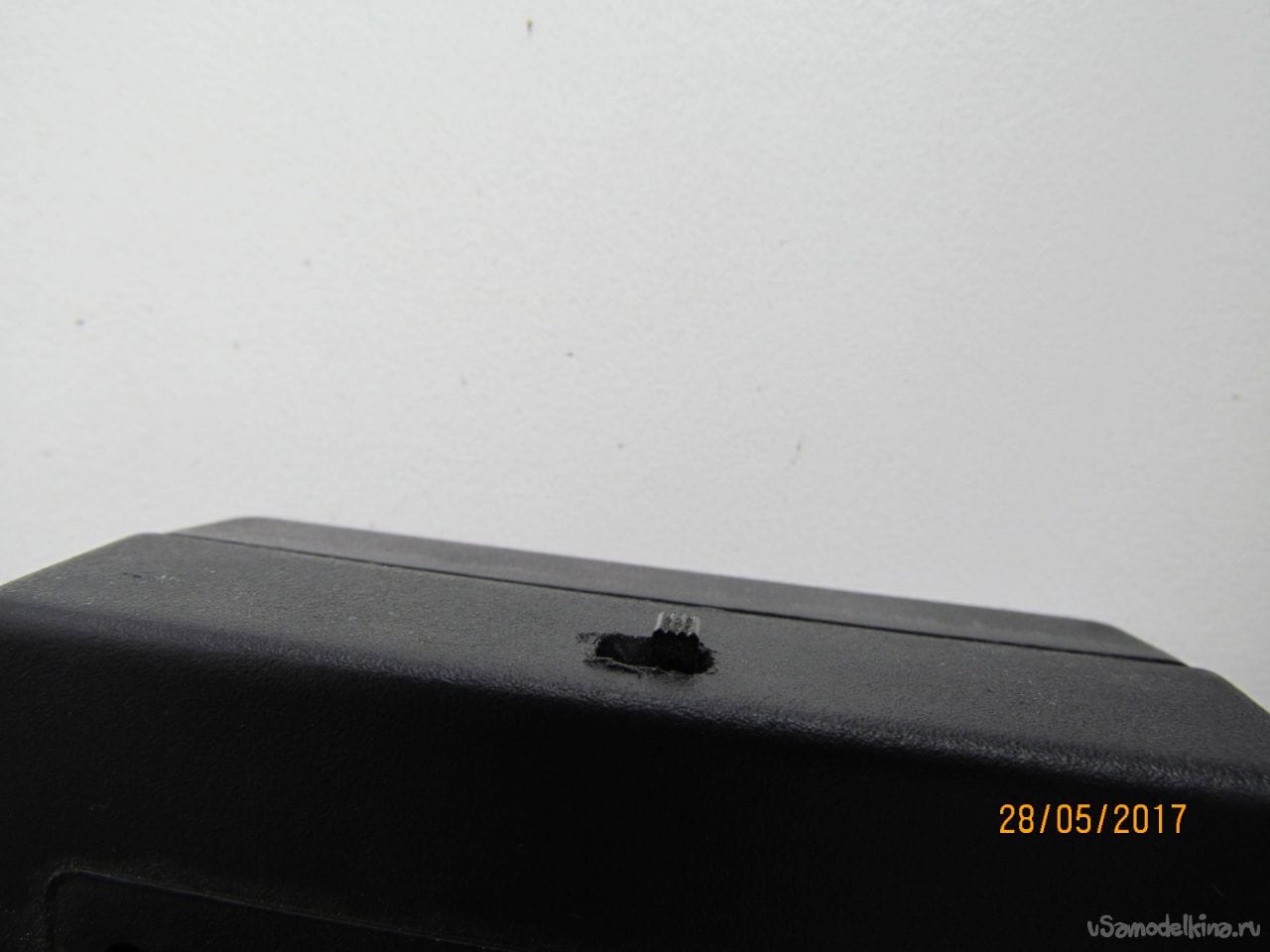

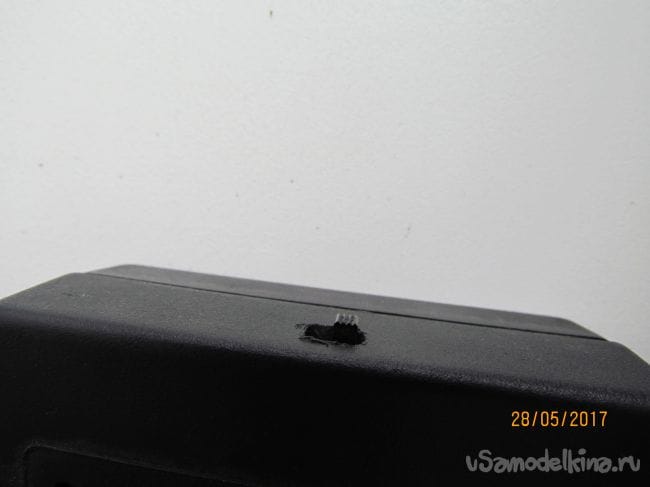

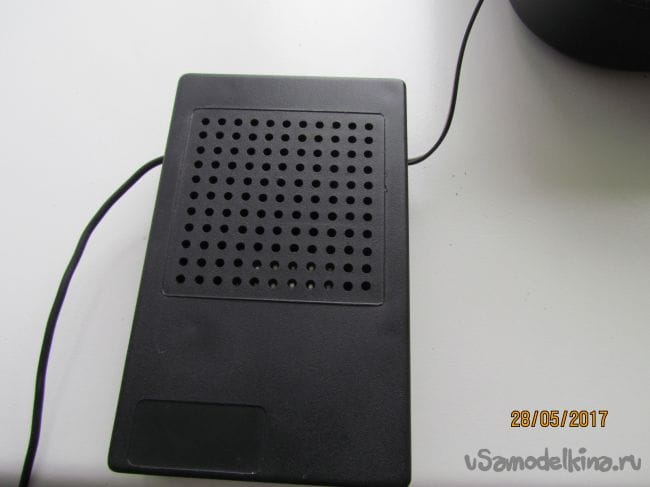

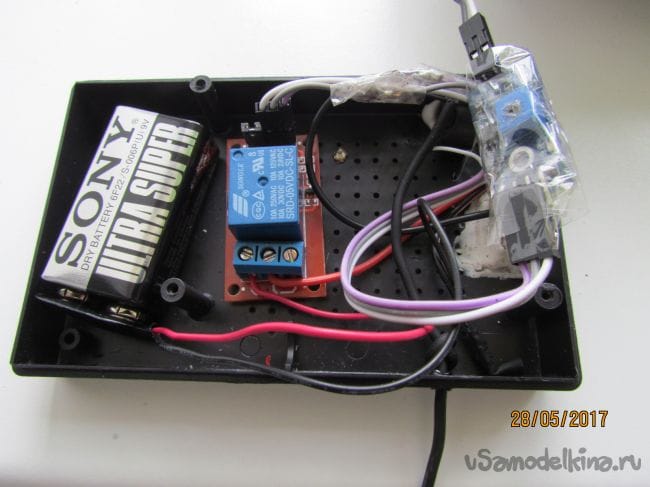

    Прибор я поместил в готовую коробку. Сверху установил выключатель для того, чтобы на ночь отключать прибор.

    Эта конструкция работает у меня 3 года и очень помогает в выращивании лимонов.
    Продам эту самоделку или изготовлю на заказ. Напишите мне или оставьте комментарий для обсуждения деталей.
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

    Включение лампы освещения кнопкой без фиксации

    Сверхмощный мини электрошокер

    10
    Идея
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    10
    Описание
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    10
    Исполнение
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    Итоговая оценка: 10 из 10 (голосов: 1 / История оценок)

    Добавить комментарий

      • smilesmilesxaxaokdontknowyahoonea
        bossscratchfoolyesyes-yesaggressivesecret
        sorrydancedance2dance3pardonhelpdrinks
        stopfriendsgoodgoodgoodwhistleswoontongue
        smokeclappingcraydeclarederisivedon-t_mentiondownload
        heatirefullaugh1mdameetingmoskingnegative
        not_ipopcornpunishreadscarescaressearch
        tauntthank_youthisto_clueumnikacuteagree
        badbeeeblack_eyeblum3blushboastboredom
        censoredpleasantrysecret2threatenvictoryyusun_bespectacled
        shokrespektlolprevedwelcomekrutoyya_za
        ya_dobryihelperne_huliganne_othodifludbanclose
    13 комментариев
    Делаюсам
    Цитата: Кудеяр
    Нержавейка разная бывает -у меня соль для рыбы год лежала в ванночке из нержавейки ,низ весь почернел.

    yes Значит вам не повезло, а у меня и мангал из нержавейки 1, 2 мм. и его не крутит и не обгорает. Мне повезло.

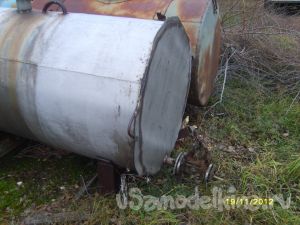

    Вот емкость под кислотой (фото), в ней примерно половина емкости серной кислоты, больше десяти лет стоит. Толк я в этом имею, вот варить ни как хорошо (что бы отлично), не получается.
    Валерий
    Нержавейка разная бывает


    Именно!.. Я уже говорил об этом в какой-то из тем - под "народным" названием "нержавейка" скрываются сотни различных сплавов! Обьелиняет их только то, что это - сплавы железа, но легированы они различными добавками, что придаёт им разные свойства! Есть углеродистые и "ковкие", есть жаропрочные, жаростойкие, кислотостойкие и т.д....
    Как правило, сейчас сталь с хорошими свойствами стоит о-о-очень дорого, а по сему, для "неприхотливых целей" налажено производство дешёвых "относительно нержавеек" )))). Они не окисляются в обычных условиях.
    Это в СССР, когда не экономили на качестве, было всего несколько сплавов, которые обладали сразу почти всеми нужными свойствами.... А в разговорах их вообще делили на два вида - "магнитная" и "немагнитная" (мягкая)...

    Особо часто люди "прокалываются" на том, что берут для мангалов, например, дорогущую жаростойкую нержавейку. А мангал ведёт и крутит при первом же прокаливании! Ведь понятие "жаростойкая" - означает лишь то, что она не окислится при сильном нагреве!!! А для того, чтобы не деформировалась, есть другой сплав, и его коммерческое название - не жароСТОЙКАЯ, а жароПРОЧНАЯ нержавеющая сталь. И стоит он ещё дороже...
    Але нови ностра алис!
    Иван_Похмельев
    Цитата: Кудеяр
    А угольные стержни в атомной электростанции стоят ...реакцию делают чтобы вода кипела.

    Прямо готовый текст для КВН. ))
    Кудеяр Автор
    Цитата: Делаюсам
    Для меня это новость, у меня в нержавейке стоит концентрированная серная кислота уже лет десять.

    Нержавейка разная бывает -у меня соль для рыбы год лежала в ванночке из нержавейки ,низ весь почернел. А угольные стержни в атомной электростанции стоят ...реакцию делают чтобы вода кипела.
    Правда ходит на протезах и устала раны штопать.
    Делаюсам
    yes Ну и прикол от меня.
    В 1970 году у меня родился сын. Писал часто, ночью описается и просыпается пока не начнет испытывать дискомфорт, включал свою "сирену".. Потом долго приходилось его успокаивать, тоже испытывать свой уже дискомфорт.
    Вот я и соорудил мультивибратор с пищалкой и мигающей лампочкой, датчик мы "подсунули" в кроватку. Цель была, вовремя устранить протечку и не допустить дискомфорт любимого дитя.
    И вот ночью, вскакиваем с женой от непонятного. Прерывистый сигнал и комната озарятся яркими вспышками, спросонья не сразу сообразили в чем дело. Но стресс получили хороший, потом сами долго не могли уснуть.
    Пеленки сыну мы конечно поменяли, он даже и не проснулся, но на этом эксперименты решили прекратить.
    Вот такой был случай. stop
    Делаюсам
    Цитата: Иван_Похмельев
    Цитата: Кудеяр
    С меня Лимон!

    Это не мне, это - Делаюсам'у: про светодиод, он предложил, я только логическо-практически развил идею.

    yes Спасибо! Я думал, что и так понятно ход моих мыслей.
    1. Один блок.
    2. Один источник энергии.
    3. Ни те включать, ни те выключать.
    4. Экономия сплошная.
    А если "горшков" много, можно в каждый поставить по своему датчику и не трогать его. Прошел по " горшкам" в удобное время и определил, кто хочет из растений "пить". Вообще экономия. Для этого есть прибор специально, не такой уж и дорогой. Ваш вариант больше пригодится, для автоматического полива.
    Делаюсам
    Цитата: Кудеяр
    нержавейка просто растворяется и чернеет

    dontknow Для меня это новость, у меня в нержавейке стоит концентрированная серная кислота уже лет десять.
    Кудеяр Автор
    Цитата: Иван_Похмельев
    Это не мне, это - Делаюсам'у: про светодиод, он предложил, я только логическо-практически развил идею.

    У меня их 100 штук .Чудеса да и только!
    Правда ходит на протезах и устала раны штопать.
    Иван_Похмельев
    Цитата: Кудеяр
    С меня Лимон!

    Это не мне, это - Делаюсам'у: про светодиод, он предложил, я только логическо-практически развил идею.
    Кудеяр Автор
    Цитата: Иван_Похмельев
    Светодиод взять мигающий, чтобы лучше привлекал внимание, тогда можно выкинуть ненужные реле, зуммер и "Крону". А то, что сигнализацию заметите не в момент срабатывания, а позже - для полива несущественно, точка срабатывания настраивается весьма условно.

    С меня Лимон!
    Правда ходит на протезах и устала раны штопать.
    Иван_Похмельев
    Светодиод взять мигающий, чтобы лучше привлекал внимание, тогда можно выкинуть ненужные реле, зуммер и "Крону". А то, что сигнализацию заметите не в момент срабатывания, а позже - для полива несущественно, точка срабатывания настраивается весьма условно.
    Кудеяр Автор
    Цитата: Делаюсам
    2. А почему не применить нержавейку на датчик? Карандаши (графит) очень не прочные (приходится ведь часто втыкать и вытыкать )
    3. При замене датчика (да и с новым) необходимо обязательно настроить чувствительность прибора.
    4. Я применяю светодиод , зуммер ночью (если в доме) может напугать.

    Привет. Лимон раз в 10 дней подкармливается жидким удобрением , нержавейка просто растворяется и чернеет . Графит не окисляется. На ночь я прибор выключаю ,при светодиод благодарю за подсказку -обязательно переделаю . Дереву 10 лет и горшок очень большой его не поднять...остальные деревца по 3,2,1 год я просто приподнимаю и уже знаю надо его поливать или нет.
    Правда ходит на протезах и устала раны штопать.
    Делаюсам
    1. Есть готовый модуль, объединяющий оба ваши.
    2. А почему не применить нержавейку на датчик? Карандаши (графит) очень не прочные (приходится ведь часто втыкать и вытыкать yes )
    3. При замене датчика (да и с новым) необходимо обязательно настроить чувствительность прибора.
    4. Я применяю светодиод , зуммер ночью (если в доме) может напугать.
