Софтбоксы на светодиодных лентах

Софтбоксы на светодиодных лентах

Привет всем любителям самоделок. Данная статья будет интересна тем, кто занимается или планирует заняться видеосъемкой, так как речь пойдет о софтбоксах своими руками, которые необходимы в освещении. В данном случае для создания самоделки лучше всего приобрести детали с китайских сайтов, так как они на порядок дешевле.

Большинство деталей заказаны с сайта алиекспресс, ссылки на которые вы найдете в описании под видео и в перечне материалов.

Перед тем как приступить к сборке светодиодного софтбокса нужно определиться с необходимыми деталями.

Для того, чтобы сделать данную самоделку понадобится:
* Пара прожекторов галогенных 150 вт (каждый по 250 р)
* Светодиодная лента (ссылка на ленту)
* Модули повышающие 2 шт с 3.7 до 13 в на 2 ,5 А (ссылка на модуль)
* Трехпозиционный выключатель 2 шт 6 выводной (ссылка на выключатель)
* Два выключателя для включения модуля (ссылка на выключатель)
* Вольтметры 2 шт , любого цвета , с измерением от 0-30 в (ссылка на вольтметр)
* Переменные резисторы на 500 Ом 2 шт (покупал в радиомагазине)
* Светодиоды 2 синих и 2 зеленых (ссылка на светодиоды) и к ним резисторы на 1 кОм 2 шт и на 5 кОм тоже 2 шт , вытащил из сгоревшего бп компьютера
* Холдеры для 18650 (ссылка на холдеры)
* Термоусадка различных диаметров и цветов (ссылка на термоусадку)
* Транзистор кт 815 2 шт купил в "ЧИП и ДИПе" за копейки
* Гнездо питания 2 шт (ссылка на гнезда) и к ним же штекера (ссылка на штекера)
* Теплопроводный клей и алюминиевая пластина или другой похожий материал
* 6 винтов 4мм длиной 6 мм (винтики и стойки куплены на али, ссылка)
* 2 аккума 18650, купленные на рынке

Из инструментов понадобиться:
* Дрель или бормашина
* Набор надфилей
* Напильник большой плоский или наждачная бумага разной зернистости
* Паяльник,канифоль ,припой , "третья рука"
* Отвертка
* Плоскогубцы
* Бокорезы
* Скальпель или канцелярский нож

Вот и все детали, которые нужны чтобы сделать студийное освещение дома.
Софтбоксы на светодиодных лентах

Приступаем к сборке.
Шаг первый.
Раскручиваем прожектор и смотрим, как удобнее всего будет расположить детали внутри корпуса.
Софтбоксы на светодиодных лентах

По краям корпуса просверливаем отверстия ступенчатым сверлом при помощи шуруповерта.

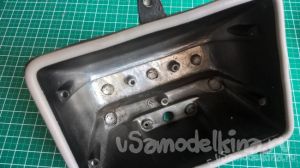

Софтбоксы на светодиодных лентах

Софтбоксы на светодиодных лентах
Софтбоксы на светодиодных лентах
Софтбоксы на светодиодных лентах

Эти отверстия необходимы для установки в них информирующих светодиодов о зарядке и о подключении стационарного питания. Затем сверлим еще одно отверстие в корпусе для трехпозиционного переключателя. При помощи надфиля делаем место для установки модуля зарядки, а точнее для его гнезда.

Шаг второй.
Теперь устанавливаем модуль зарядки на пластиковую пластинку и крепим в корпусе.
Софтбоксы на светодиодных лентах
Софтбоксы на светодиодных лентах

Затем нужно закрепить холдер для аккумулятора, для этого просверливаем в холдере отверстия и прикручиваем к нему металлическое крепление через пластмассовую проставочку, на которой и держится модуль зарядки, их между собой нужно соединить проводами.
Софтбоксы на светодиодных лентах

Шаг третий.
Устанавливаем трехпозиционный переключатель на свое законное место и закручиваем гайкой. После чего припаиваем к каждому выводу провод и прячем соединение в термоусадку.
Софтбоксы на светодиодных лентах

Шаг четвертый.
Пришло время установить вольтметр, который будет показывать насколько просажен наш аккумулятор и когда нужно будет идти заряжать его, подключение его очень простое, выводы его припаиваем к нашему аккумулятору, установленному в холдер.
Софтбоксы на светодиодных лентах
Софтбоксы на светодиодных лентах
Софтбоксы на светодиодных лентах
Софтбоксы на светодиодных лентах

Также справа вольтметра встраиваем в корпус выключатель модуля и припаиваем провод в разрыв к питанию.
Софтбоксы на светодиодных лентах

На проставки с резьбой устанавливаем повышающий модуль, питание на него будет приходить с нашего аккумулятора 18650 через выключатель.
Софтбоксы на светодиодных лентах

Синий светодиод справа означает, что прожектор включен, его припаиваем к модулю, который установили ранее. А зеленый светодиод слева означает, что прожектор в данный момент работает от стационарного питания, т.е блока питания, а не встроенного аккумулятора.
Софтбоксы на светодиодных лентах

В корпусе устанавливаем штекер для стационарного использования и его выводы припаиваем к повышающему модулю в разрыв трехпозиционному включателю, который и будет отвечать за режим прожектора, которых у нас три: выключенный, включенный от аккумулятора, включенный от стационарного блока питания.

Шаг пятый.
Теперь нужно установить главный элемент, это светодиодная лента, которую необходимо нарезать на кусочки нужной длины и приклеить на алюминиевую пластину, которая послужит для них охлаждением, но перед тем как их клеить, нужно прилепить изоленту, для того, чтобы не замкнуть выводы ленты.
Софтбоксы на светодиодных лентах
Софтбоксы на светодиодных лентах
Софтбоксы на светодиодных лентах
Софтбоксы на светодиодных лентах
Софтбоксы на светодиодных лентах

Пластинку крепим на четыре винта по краям.
Софтбоксы на светодиодных лентах

Припаиваем каждый отрезок ленты к другому и прячем все в термоусадку. Подключается светодиодная панель довольно просто, достаточно припаять один провод к повышающему модулю, а другой в разрыв через выключатель.
Софтбоксы на светодиодных лентах

Шаг шестой.
Для плавного регулирования яркости светодиодных лент понадобится переменный резистор 500Ом , а также транзистор КТ 815. Собирается регулятор яркости по данной схеме.
Софтбоксы на светодиодных лентах
Софтбоксы на светодиодных лентах

Так выглядят внутренности прожектора.
Софтбоксы на светодиодных лентах

Вот и готов наш самодельный прожектор, осталось только проверить насколько удачно получилась самоделка. Себе же я сделал такой же второй прожектор, так как один прожектор хорошо, а два лучше.
Софтбоксы на светодиодных лентах
Софтбоксы на светодиодных лентах
Софтбоксы на светодиодных лентах
Софтбоксы на светодиодных лентах
Софтбоксы на светодиодных лентах
Софтбоксы на светодиодных лентах
Софтбоксы на светодиодных лентах
Софтбоксы на светодиодных лентах
Софтбоксы на светодиодных лентах
Софтбоксы на светодиодных лентах

Да и теней с двумя прожекторами будет меньше, а освещаемая площадь может быть увеличена в два раза.

А для удобства можно установить прожектора на штативы или придумать свое собственное крепление.

Всем спасибо за внимание и удачных самоделок.
Чтобы написать комментарий необходимо войти на сайт через соц. сети (или зарегистрироваться):
Обычная регистрация
4 комментария
  1. Делаюсам
    "Данная статья будет интересна тем, кто занимается или планирует заняться видеосъемкой, так как речь пойдет о софтбоксах своими руками, которые необходимы в освещении. "

    А вы сами занимаетесь видеосъемкой? Применяете такую подсветку? Или просто про это, где то слышали?
    1. ILYA Автор
      Да, следующие видео на канале сняты при таком самодельном освещении.
  2. Иван_Похмельев
    детали с китайских сайтов, так как они на порядок дешевле.
    Ну, это Вы, батенька, загнули! Втрое дешевле, может быть, но не на порядок.
    Вольтметры 2 шт , любого цвета , с измерением от 0-30 в (ссылка на вольтметр)
    По ссылке видим вольтметр с двумя проводами, который в принципе не может мерить от нуля. Для указанного прибора видим, что он работает от 5 В. То, что он что-то показывает при меньшем напряжении, ни о чём не говорит: его метрологические характеристики не гарантированы.
    6 винтов 4мм длиной 6 мм
    Это как? Может быть, М4 длиной 6 мм?
    вольтметр, который будет показывать насколько просажен наш аккумулятор и когда нужно будет идти заряжать его, подключение его очень простое, выводы его припаиваем к нашему аккумулятору,
    и сажаем его постоянным подключением вольтметра, даже если софтбокс выключен. Да и паять надо, конечно, не к аккумулятору, а к держателю.
    Синий светодиод справа означает, что прожектор включен, его припаиваем к модулю, который установили ранее.
    Ранее уже установили два модуля. )) К какому из них? Не вход или выход? И, наверно, через какой-то резистор?

    С электрикой, вообще, разброд и шатание. ((
    Заявлен
    Модули повышающие 2 шт с 3.7 до 13 в на 2 ,5 А
    Идём по ссылке и видим: «входное напряжение: 5-32 В». Автор скажет: «Но у меня же работает!». Ну да, работает, но, опять же, характеристики не гарантированы. Во-первых, КПД при этом явно ниже обещанного. Во-вторых, неизвестно, как поведёт себя он в диапазоне температур. В-третьих, КПД ниже обещанного может привести при длительной работе при высокой температуре окружающей среды к выходу из строя силового транзистора.
    Автор также скромно умолчал о том, какое всё же он выставил напряжение на выходе повышающего модуля: 12 или 13 вольт.
  3. Делаюсам
    Цитата: ILYA
    Да, следующие видео на канале сняты при таком самодельном освещении.

    И это вы называете рассеянным светом?
