Вольтметр на LM3914 из часов от ваз 2106

Вольтметр на микросхеме LM3914 в качестве корпуса взят корпус от часов и ваз 2106
Вольтметр на LM3914 из часов от ваз 2106

Вот такие часы
Вольтметр на LM3914 из часов от ваз 2106

На основе интегральной микросхемы LM3914 можно конструировать различные светодиодные индикаторы, имеющие линейную шкалу. Основой LM3914 10 компараторов.

Вот по этой схеме будем собирать
Вольтметр на LM3914 из часов от ваз 2106

Для начала разбираем часы убираем все внутренности
Вольтметр на LM3914 из часов от ваз 2106

В программе sprint layout сделал две платы одну для размещения деталей вторую для светодиодов.

Для светодиодов
Вольтметр на LM3914 из часов от ваз 2106

Для основной платы
Вольтметр на LM3914 из часов от ваз 2106

Собираем все вместе и вставляем светодиоды
Вольтметр на LM3914 из часов от ваз 2106

Вот что должно получится
Вольтметр на LM3914 из часов от ваз 2106

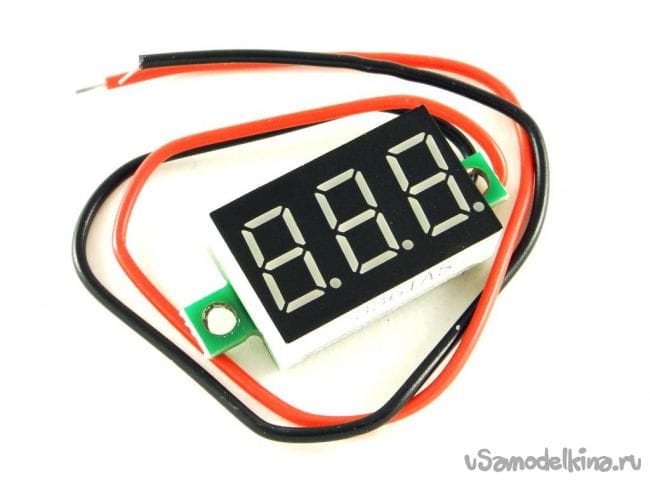

Еще я приобрел вот такой вольтметр, чтобы вставить в центр
Вольтметр на LM3914 из часов от ваз 2106

Далее вставляем в корпус, стекло предварительно нужно затонировать
Вольтметр на LM3914 из часов от ваз 2106

Подробно о сборке на видео кому понравилось и захочет собрать:



Все файлы для сборки можно скачать по ссылке:

voltmetr.zip [38,01 Kb] (скачиваний: 137)
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
Чтобы написать комментарий необходимо войти на сайт через соц. сети (или зарегистрироваться):
Обычная регистрация
Информация
Посетители, находящиеся в группе Гости, не могут оставлять комментарии к данной публикации.
3 комментария
  1. Иван_Похмельев
    На какой диапазон настроен индикатор?
  2. sonar33 Автор
    от 6 до 16 вольт при установке на автомобиль буду настраивать от 10 до 15
  3. Иван_Похмельев
    Кривоватое включение ИС: не типовая подача смещения нижней точки диапазона индикации, работа входа в сильно суженом диапазоне. Работать будет, но намного грубее, чем могло бы быть. ((
