Часы с подсветкой от садового фонарика

Идея заключается в подсветке циферблата часов ночью с помощью начинки от садового фонарика. Используются светодиодная лампа и солнечная батарея в качестве источника питания. Последняя днём заряжается, а ночью отдаёт накопленную энергию светодиоду.

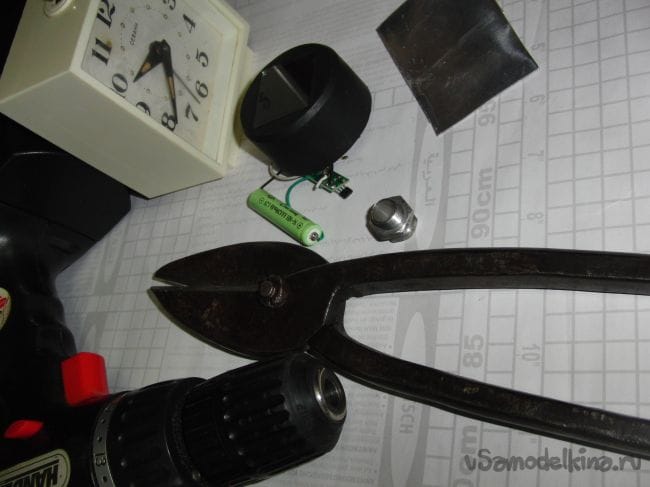

Материалы: садовый фонарик на солнечной батарее, часы, металлическая пластина, двухсторонний скотч, втулка с резьбой (от старой люстры).


Инструменты: шуруповёрт или дрель, свёрла по металлу на 6,8,10 мм и ножницы по металлу, клеевой пистолет.


Из садового фонарика извлекаем всю начинку и помещаем в новый корпус, которым станет корпус часов. Потребуется небольшая переделка: установить солнечную батарею поверх часов под определенным углом.

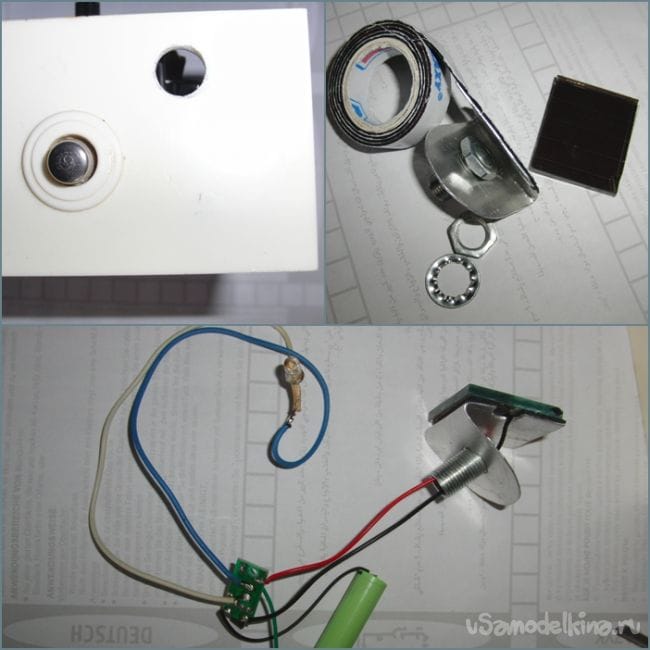

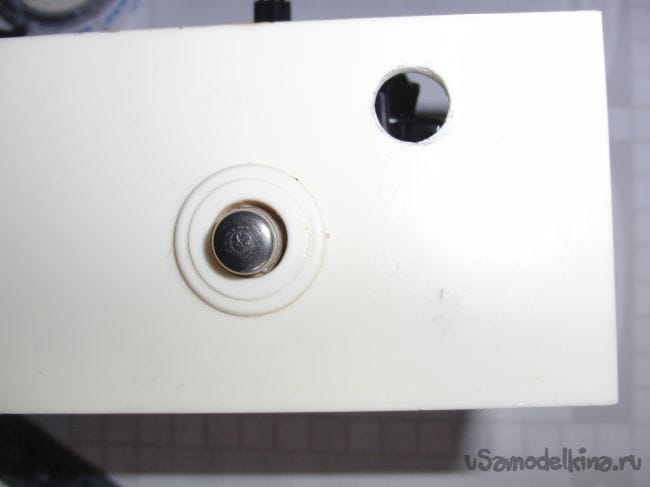

Из пластины мастерим поворотный держатель для солнечной батареи, чтобы можно было направлять её к солнечному свету. Приклеиваем двухсторонним скотчем солнечную батарею к пластине и сгибаем её под углом 45 градусов. Провода просовываем во втулку, которая будет соединять пластину с корпусом часов. Просверливаем отверстия сверху в корпусе часов и вставляем втулку, закрепляем гайками.


Поверх циферблата так же сверлим отверстие под светодиод. Припаиваем все провода в схему как было ранее. Все провода с батареей и платой клеим к корпусу часов так, чтобы они не мешали часовому механизму при его работе. Собираем корпус.


При расположении часов на подоконнике заряда солнечной батареи хватает на 8-10 часов работы в ночное время.

Так небольшая переделка старых часов принесла большую пользу!
