Ремонт и доработка пульта машинки на радиоуправлении


В данной статье хотелось бы рассказать о том, как можно починить поломанный пульт от простой машинки на радиоуправлении, купленной в супермаркете.
В данном случае у пульта (конечно, не без помощи сына) были полностью отломаны оба стика и сломано крепление антенны внутри корпуса.

Материалы и инструменты:
- болтики, гаечки, шайбы
- отвертки
- плоскогубцы
- шуруповерт
- сверла
- паяльник
- наждачка
- термопистолет

Итак, начнем.

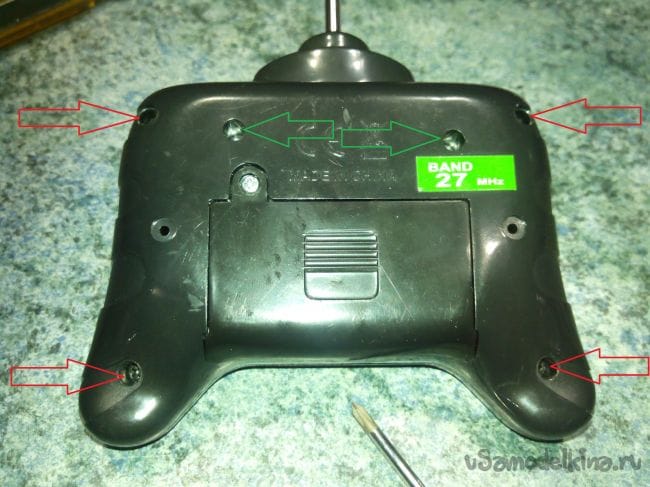

Чтобы разобрать пульт, нужно открутить 4 болтика по углам (если можно так выразиться про данную форму), - они обозначены красными стрелками. Зелеными стрелками указаны болтики, которыми крепятся механизмы стиков над платой. Их тоже сразу выкручиваем.

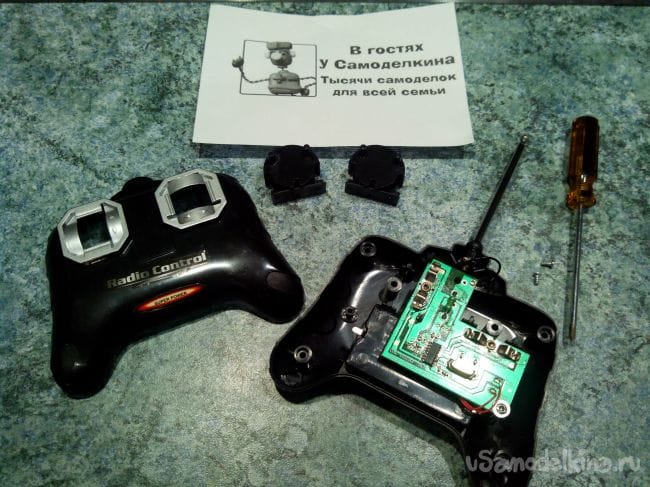

Снимаем переднюю крышку и вынимаем механизмы стиков.

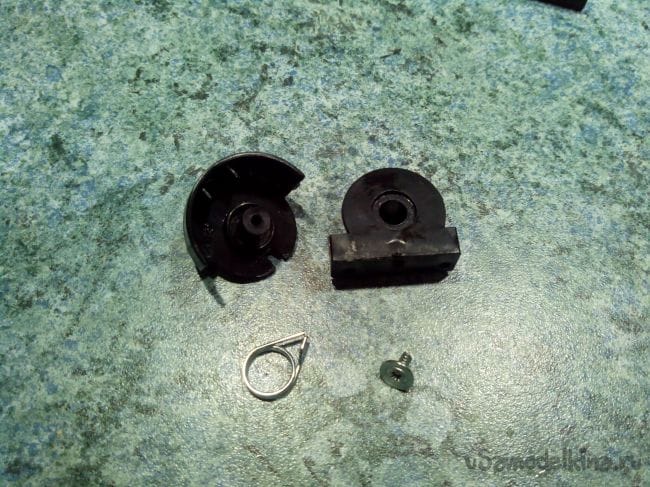

Разбираем механизм стика (предварительно надо выкрутить болтик).

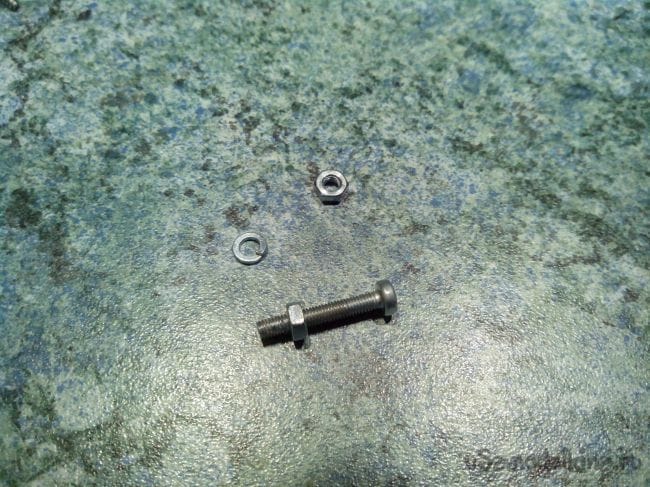

Подбираем подходящие по длине (20-25 мм) и диаметру болтики, желательно с круглой головкой, шайбы-гроверы и гайки.

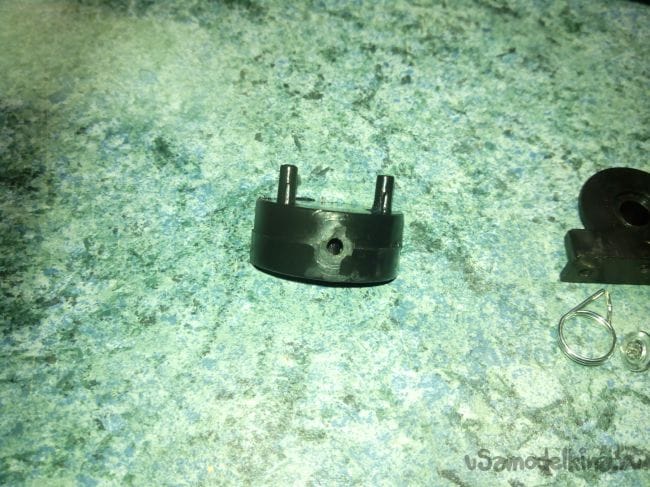

На месте отломанных стиков сверлим отверстие по диаметру болтика и подшкуриваем, убирая неровности.

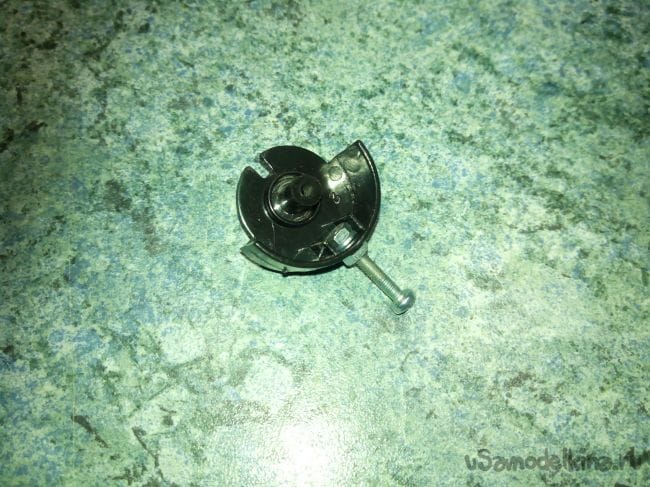

Болт с помощью двух гаек и шайбы фиксируем в отверстии. Главное, чтобы внутри болт не выглядывал из гайки, иначе будет задевать за вторую часть механизма стика.

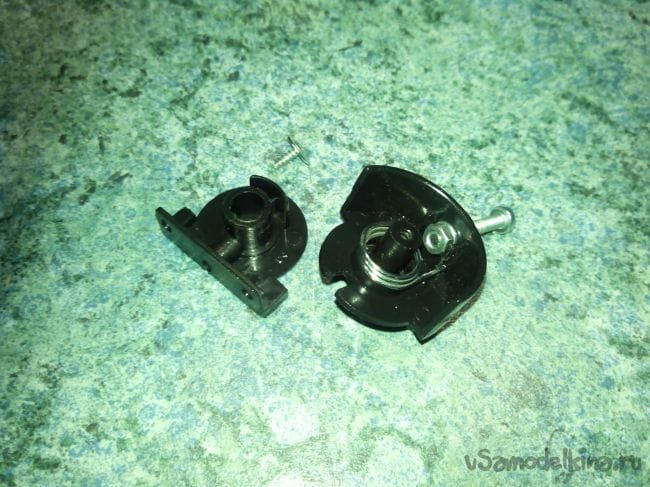

Ставим на место пружинку.

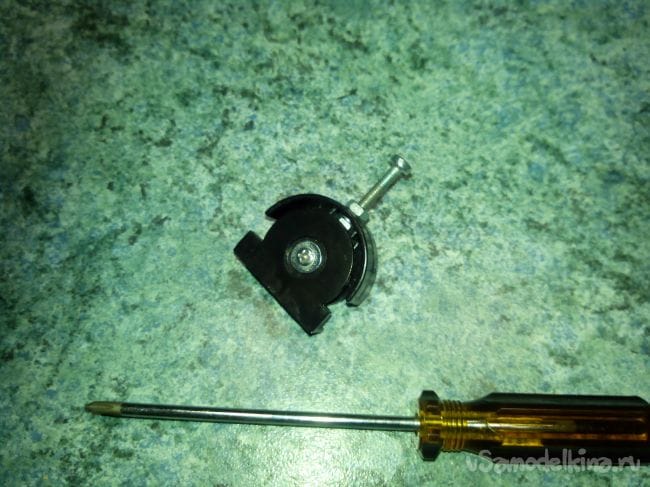

Вставляем вторую половинку механизма и вкручиваем фиксирующий винтик.

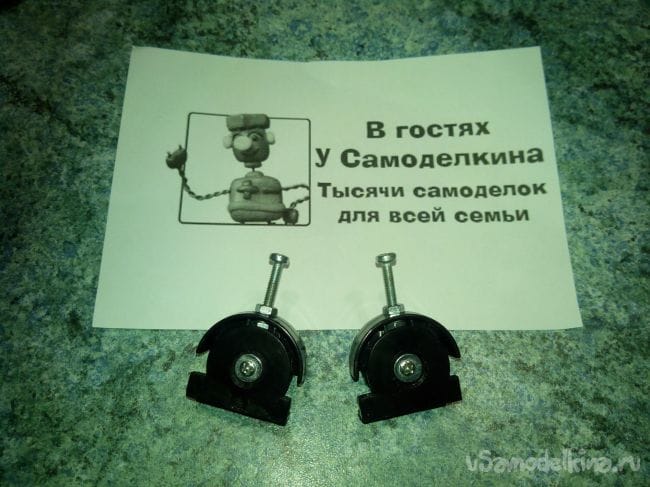

Повторяем процедуру со вторым стиком.

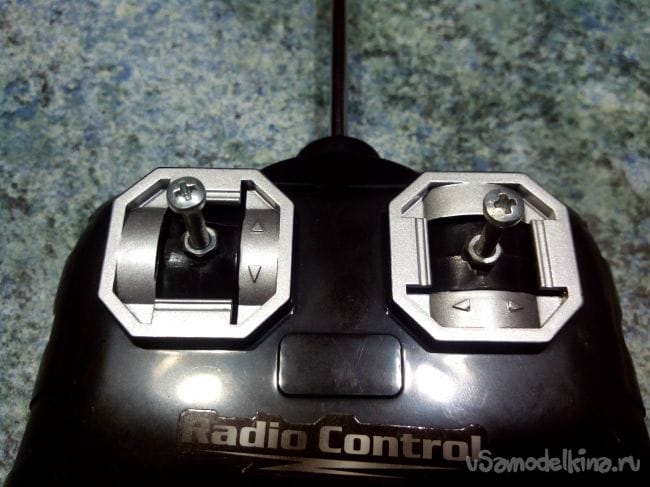

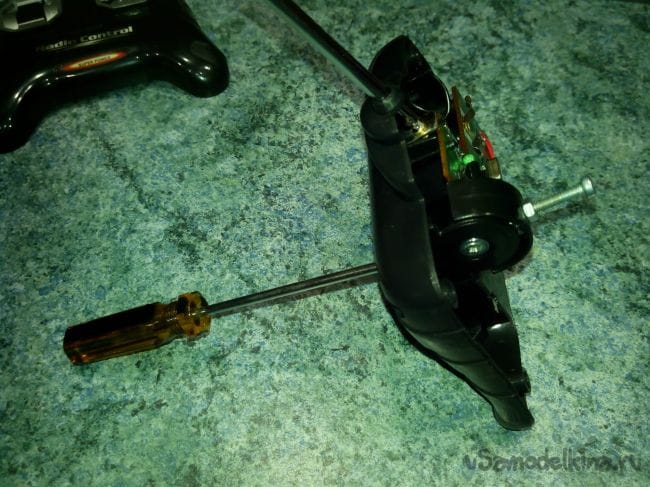

Можно прикручивать стики на место.

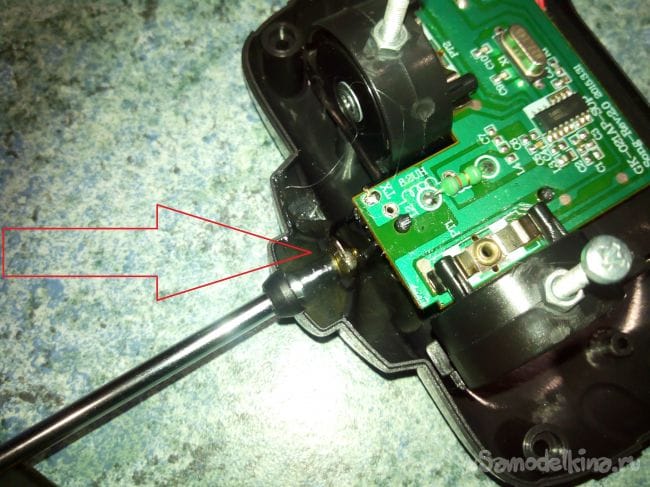

Место крепления основания выдвижной антенны (показано красной стрелкой) заливаем термоклеем, предварительно (при необходимости) подпаяв оторванный проводок. Лучше заливать термоклеем в несколько этапов, давая застыть предыдущей порции.

При отсутствии термопистолета можно воспользоваться пятиминутным эпоксидным клеем, но вынуть антенну потом будет гораздо сложней.

Собираем пульт.

Все готово, можно играть.
