У меня не выбивает... Не скажу "за инвертор" (не объясню, почему не выбивает.)))) но вот, если трансформатор рассматривать, то ток на электроде - это ж "не тот, что из розетки взят". ))) Тот ток выполнил свою работу (сгенерировал этот) и ушёл обратно по нулю, где УЗО его и посчитало... А этот, сгенерированный, пусть утекает в землю сколько угодно - на сварочных проводах, между аппаратом и держаком, УЗО никто не ставит!)))))
Хотя... Инвертор же, тоже "трансформаторный ток переделывает")))))

Dmitrij,

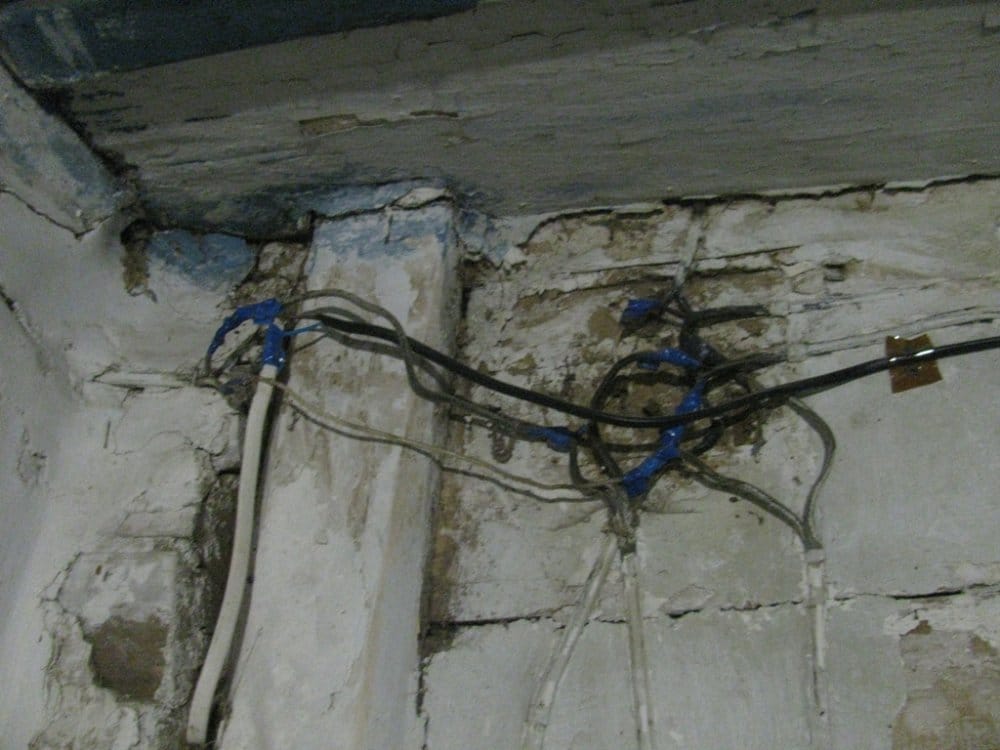

Ой,Дима.... Ужос, нафик.)))) Дотерпи до лета и займись заменой. Бо твоя "коробка распределительная" меня чё-то пугает))))
(Шутка юмора! Понимаю, что "надо многое сделать... И я сделаю это обязательно... Только вот, сперва это и вот это... А сейчас вообще картошку надо выкопать!")))))
Если есть возможность на отводах поставить в коробочке ДИФы, то на розетки поставь. Как я говорил уже, автомат подбирается по проводам. Если й тебя 2,5 лежит - то ставь 16 А на розетки.
Многие заблуждаются, типа "Если у тебя на каждую ветку по 16 стоит, то чё тогда общий не 60 перед ними??? ))) А общий перед ними тоже 16 потому, что от тех автоматов до него лежит та-же самая медь 2,5. Вот, если бы 10, то общий уже и мощный можно. И отдельные нужны для того, чтобы я на одну ветку не навешал больше, чем надо. И при этом, если навешаю таки - чтобы выбило только её. А общий такой - потому что я могу на каждую ветку навешать впритык, и тогда автоматы нге сработают, а участок, где всё в один кабель сошлось - полыхнёт!....
ДИФки не такие дорогие. И коробочки пластиковые под них - тоже.
На насос - правильно, УЗО не надо.
Деревяшки круглые - подкладки для розеток и выключателей. Раньше они все были круглой формы. А подкладки нужны потому, что стены бывали разными - и брёвна и узвестковая штукатурка на дранке и кирпич. На последнем удивишься? )))) Так вот, не удивляйся - перфораторов не было! А пробойником ты две дырочки под шурупы для крепления розетки точно там, где нужно, не сделаешь! Так что, сначала прифигячь кругляк, а уже к нему - шурупами (не саморезными. Просверлить под них надо!)))

да идет шнурок 2.5 мм кв медь по всей длине хаты, от нее через распределительные коробки идут отводы на розетки и свет.
Конкретно на кухню я могу поставить автомат, конкретно на мастерскую могу, конкретно на розетки в комнате. Ну да ладно, спасибо за каменты, разберусь.

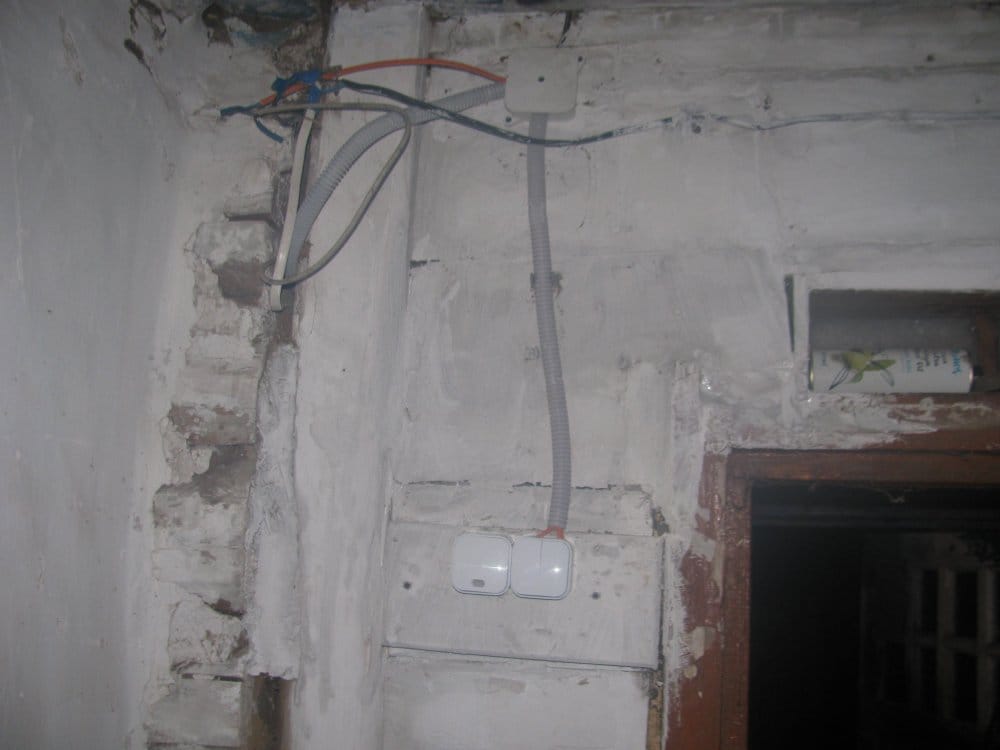

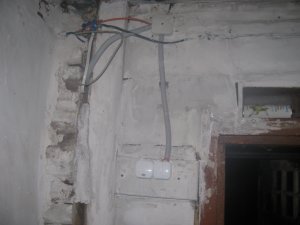

Вот сегодня занялся самым стремным узлом, это идет освещение на улицу, погреб, веранду, розетка насоса и пр. Но сюда я дифавтомат ставить не буду, сюда пойдет отдельное питалово прямо от счетчика через обычный автомат ампер на 6.

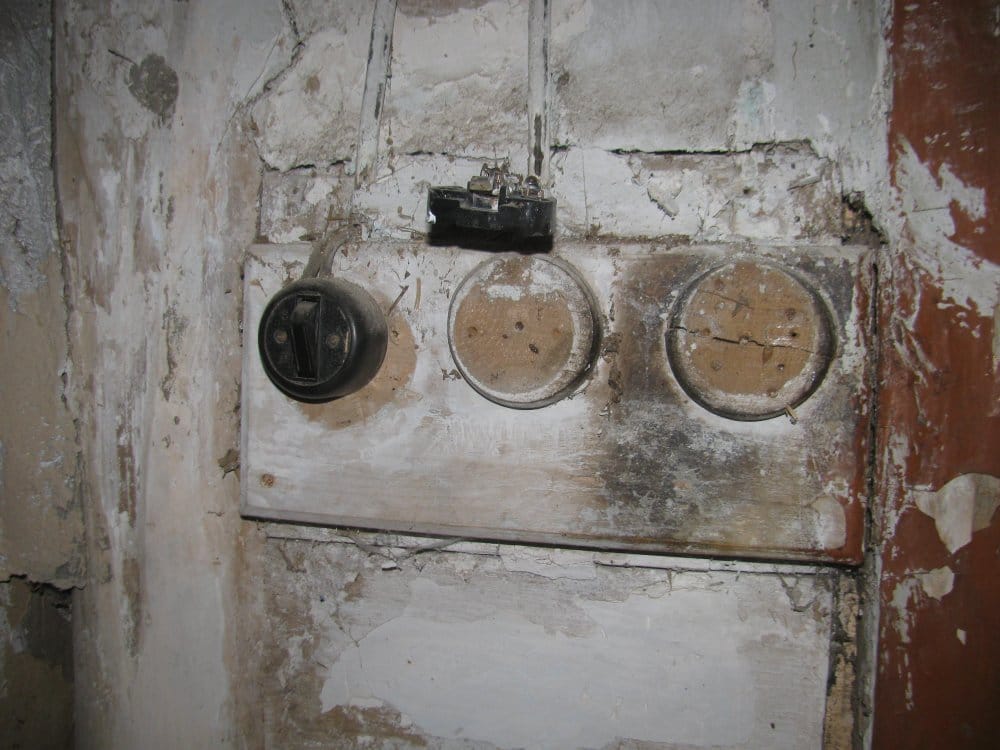

Кто то знает, зачем эти деревянные колодки круглые? А нас они в деревне у всех, под каждой розеткой и включателем. Фишка местного электрика? Под некоторыми можно найти кусок резины от камеры

Валерий,
Да мне тоже уже завтра на работу.

Dmitrij,
Боюсь, что одним УЗО здесь не обойтись, слишком противоречивые требования. Плохо, что неизвестна схема разводки сети. А по автоматам, почитай про характеристики автоматических выключателей, а то мы тут набуровим тебе с три короба до небес, и всё лесом.

Я себе сейчас как раз, тоже неспешно новую проводку развожу... Но у меня к ящику со столба 16 квадратов алюминия идёт.Так что, вводный у меня - 63 . Ограничитель тока не ставил. УЗО общее - тоже. Оттуда кабель (тоже 16) в дом. В доме уже висит ящик на 24 автомата.  На освещение пустил провод 1,5 медь и 6А автоматы.(Как-бы, положено 10, но, когда это придумывали, лампочки не были диодными)))).
На розетки - кабель 2,5 и дифавтоматы 16А.  ДИФы поставил  на ванную (Это положено на влажные помещения) и на каждую ветку розеток . (У меня на каждую комнату два автомата - ДИФ на розетки и обычный на свет). На кухонные розетки поставил 25 А ДИФ и проложил 4-ку медь. Там потребителей мощных дофига! У меня в квартире как-то 16-ку выбило, когда работали одновременно стиралка и посудомойка, аэрогриль (2кВт) и врубили электродуховку(3кВт). Ещё ДИФ (6А)поставил на чердак, на подвал (16) .

Дима, ни дури головы! )))) Если ты будешь проводку переделывать,или у тебя есть разводка "лучами" на разные комнаты, или потребители (розетки-одно, свет-другое и т.д.), то лучше, после мощного вводного автомата (равен, обычно, тому току, на который счётчик рассчитан), ставь узо (отдельное), а автоматы уже на каждую ветку. На свет - слабые, на розетки уже помощнее). Если ты просто хочешь врезать в существующую, то замени свой автомат на такой-же номинал, только ДИФ. Токи и время (я про "узошную часть"))) - чем меньше, тем лучше, но, это уже смотри сам. Я не вижу твоей проводки! Если где-то плохая изоляция, или сыреть может - будет выбивать.

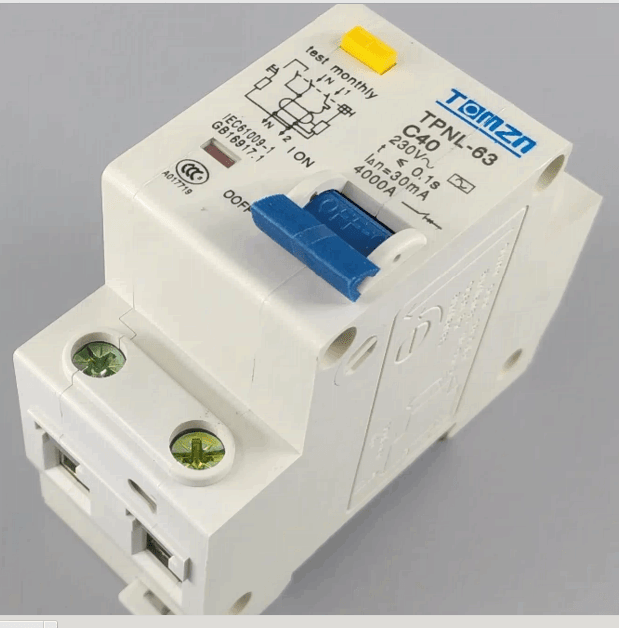

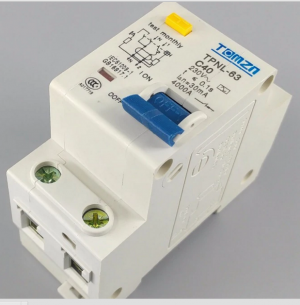

   Я поставил Диф 63 А\30 мА + Защ. 0-40 А. Количество потребителей у нас с Вами практически одинаково, да и защиту, как видите, можно регулировать, выводы- за Вами! У меня работает хорошо!

https://usamodelkina.ru/18276-proverka-avtomaticheskih-vykljuchatelej.html
дифавтомат купил сыну (он ремонт делал в квартире). Для силовой цепи - кухня, стиралка и тп. Он так и не поставил....
[Выключатель автоматический дифференциального тока IEK АВДТ32, 1P+N, C, 16A, A/30мА, электронный (MAD22-5-016-C-30)]
Проводку я проверял мегометром на 500в

Dmitrij,
   Самый =мягкий= с буквой А, после- В, а обычно ставят С, но они довольно тяжело срабатывают, поэтому их и ставят с целью не столько защитить, но для того, чтобы можно было обесточить какую- то часть (для ремонта, например). Я ж писал тебе, что вставил защитное реле (так называется девайс) после Дифа, оно-то и защищает от всего остального...

Ага, как-же. На работу в понедельник! В этом году и так халява - Новый год на пятницу выпал. Был год, когда второго на работу шли.

Дима,ты путаешь горячее с кислым)))).УЗО "нагрузки не держит".)))  Дифавтомат - это просто "два прибора в одном корпусе". Один (автомат) реагирует на превышение тока (как и твой теперешний! Ни чем от него не отличаясь). Второй (УЗО) реагирует на токи утечки.(Чего твой теперешний совсем-совсем не умеет!)))). Автомат подбирается, обычно, исходя из проводов, которые он должен защищать! (А не из нагрузки, которую ты хочешь использовать))) Если ты поставишь автомат на токи более сильные, чем могут выдержать твои провода, то беда будет!)))) Если проводка твоя при полной нагрузке не греется, то, значит, автомат "уменьшать" не надо. Если греется - надо!! (Да-да! Пусть его лучше выбивает, чем, однажды, вспыхнет провод по всей длине))))
А о том, что его не надо "увеличивать" говорит уже твоё "его еще ни разу не выбило!"...

А УЗО, которое вмонтировано в корпус твоего "дифа" никак к токам не относится! Оно, образно говоря, считает количество пролетевших электронов по фазе и сравнивает его с количеством вернувшихся по нулю! И, если замечает разницу, сразу расцепляет цепь. Для него это сигнал, что часть тока ушла в землю (через кого-то?)
Так что, стоит 16-ка и всё нормально - его и ставь!
