    В гостях у Самоделкина! » Форум » Идеи самоделок » Курилка-кофейня. Общая ветка для общения #1

    Курилка-кофейня. Общая ветка для общения #1

    Dmitrij

    Ветка для обсуждения самоделок, общения, размышлений и прочего. Курить я не курю, но кофе пью, поэтому буду сюда заглядывать yahoo ok

    Здесь можно болтать о разном, что не противоречит правилам сайта, а также задавать вопросы по работе с сайтом и не только.


    Ветка перенесена:

    Ссылка на вторую ветку
    Древовидные комментарии
    Древовидным комментариям быть? (система ответов на комментарии)
    Всего проголосовало: 17
    9 264 ответа
    Информация
    Возможность комментирования данной публикации было отключено.
    ino53 #51286 +3
    Жалоба
    Феодор,

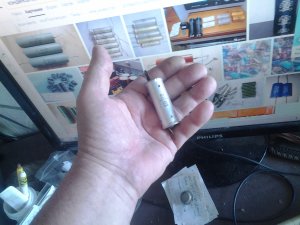

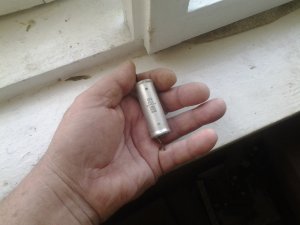

    Как то возникал вопрос о  конденсаторах с фторопластовой изоляцией. Попался под руки, вот он, ФТ-2, 0,047мкФ, 600 В.
    Иван_Похмельев #51276 +1
    Жалоба
    Цитата: Иван_Похмельев
    КПД светодиода примерно 0,5,

    Про 0,5 я подзагнул немного, это только для самых современных 0,5...0,6. Для массовых холодного света лучше принять 0,4, для тёплого света - 0,25...0,3.
    Но суть от этого не меняется: в виде тепла выделяется далеко не вся мощность.
    Иван_Похмельев #51274 +3
    Жалоба
    Цитата: Феодор
    В общем лампочка была на 18 ватт. Всего в ней 35 диодов. Значит каждый диод примерно по полватта. Следовательно для источника света, содержащего 8 таких диодов необходимо 80 см кв.

    Если один светодиод потребляет полватта, то это не значит, что ему надо радиатор 10...15 кв. см. КПД светодиода примерно 0,5, значит тепла на нём выделится около четверти ватта. Запас, конечно, не помешает, если есть возможность без ущерба сделать радиатор побольше, то не стоит этим пренебрегать.
    sergeyp #51255 +2
    Жалоба
    ino53,
    Да это шутка, Система Водяного Охлаждения как ответ на =проблем с охлаждением снятых с платы чипов не будет=. dontknow
    ino53 #51254 +2
    Жалоба
    Цитата: sergeyp
    У Вас будет СВО?

    Что это? Всегда был слаб с аббревиатурами smile dontknow
    sergeyp #51252 +1
    Жалоба
    Цитата: Dmitrij
    R555,
    Объявляю благодарность, мышка работает
    Молодец! Приручил- таки грызуна!
    sergeyp #51251 +2
    Жалоба
    Цитата: Феодор

    не согласен. Ведь чаще всего в лампах диоды используются на полную мощность, температура у них почти на пределе, а я, как уже написал, поставлю резистор для ограничения тока, который подберу таким, чтобы светодиоды грелись не критично или вообще не выделяли ощутимого тепла.
    Уменьшение тока в два раза конечно, уменьшит нагрев, но при этом отдача упадёт раза в три...
    sergeyp #51249 +1
    Жалоба
    Цитата: Феодор

    С охлаждением проблем не должно возникнуть
    А с клеем что делать?
    У Вас будет СВО?  У вас есть токопроводящий клей или как отклеить, вопрос не понятен. Отклеить также, как и отпаять.
    Феодор #51246 +1
    Жалоба
    Цитата: Korolev
    Резистор уменьшит ток, я значит и светоотдачу:
    Чтож, придётся пожертвовать яркостью ради надёжности.
    Цитата: Korolev
    На один Вт диода необходимо порядка 20 кв.см площади радиатора.yes
    В общем лампочка была на 18 ватт. Всего в ней 35 диодов. Значит каждый диод примерно по полватта. Следовательно для источника света, содержащего 8 таких диодов необходимо 80 см кв. В небольшой корпус теплоотвод не поместится, значит буду использовать корпус как радиатор.
    Korolev #51245 +1
    Жалоба
    Korolev,
    Korolev #51244 +1
    Жалоба
    Феодор,
    поставлю резистор для ограничения тока, который подберу таким, чтобы светодиоды грелись не критично или вообще не выделяли ощутимого тепла

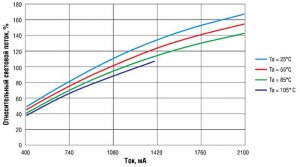

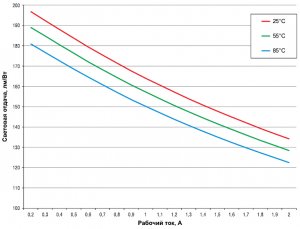

    Резистор уменьшит ток, я значит и светоотдачу:
    И по теплу:
    На один Вт диода необходимо порядка 20 кв.см площади радиатора.
    yes
    Феодор #51242 0
    Жалоба
    Цитата: Korolev
    Что-то мне подсказывает (видимо опыт), что светики в светильниках (лампах) чаще всего умирают именно от перегрева!
    Полностью с вами согласен! Но одновременно и не согласен. Ведь чаще всего в лампах диоды используются на полную мощность, температура у них почти на пределе, а я, как уже написал, поставлю резистор для ограничения тока, который подберу таким, чтобы светодиоды грелись не критично или вообще не выделяли ощутимого тепла.
    Korolev #51241 +2
    Жалоба
    Феодор,
    С охлаждением проблем не должно возникнуть
    Что-то мне подсказывает (видимо опыт), что светики в светильниках (лампах) чаще всего умирают именно от перегрева!   yes
    Феодор #51240 0
    Жалоба
    Цитата: sergeyp
    А Вы уверены, что сможете обеспечить для них условия по охлаждению? Они ведь неспроста установлены на алюминиевой плате: при работе они нагреваются, а плата является для них радиатором. Они не любят нагрев (резко сокращает срок службы). И да, есть уже матрицы, в которых монтаж выполнен с помощью токопроводящего клея...
    С охлаждением проблем не должно возникнуть, всё таки всего штук 7-10 в параллельном соединении поставлю на питание от аккума на 3.7 вольт, да и резистор поставлю, чтобы не на всю светили.
    А с клеем что делать?
    Dmitrij #51232 Автор +3
    Жалоба
    R555,
    Объявляю благодарность, мышка работает без нареканий вторые сутки! Обмотал фишку тонким листовым алюминием и "заземлил" на внешнюю часть разъема USB .  ok yes good goodgood

    «Марти! Думать нужно в четырех измерениях...»
    Korolev #51229 +2
    Жалоба
    Феодор,
    А поломка лампы просто смешная, один светодиод сгорел, но возится с ним не стал, просто выковырял и каплю олова посадил
    Было время, пытался на работе ремонтировать светодиодные светильники, благо на заводе много однотипных. Назначал самый дохлый донором светиков, в остальных перепаивал. Ремонтировал и драйверы. Суета всё это, через короткое время они всё равно помирали. забросил это бессмысленное занятие ...  yes

    Феодор,
    Только как их извлечь без повреждений?
    Греть над лампой накаливания, снимать пинцетом, стараться не перегревать, их пластиковые корпуса быстро плавятся, но каждый второй-третий удаётся снять без повреждений.  yes
    Korolev #51228 +1
    Жалоба
    sergeyp,
    Позвольте с Вами не согласиться: как правило, в светодиодных лампах (светильниках) используются источники стабильного тока (драйверы)
    Давайте не будем забывать, что "драйверы" кЕтайские, причём из самых дешёвых, посему алгоритм их работы непредсказуем!  smile
    sergeyp #51225 +2
    Жалоба
    Цитата: Феодор

    Я и не собирался ремонтировать. Мне сами диоды нужны.
    Для фонарика.
    А Вы уверены, что сможете обеспечить для них условия по охлаждению? Они ведь неспроста установлены на алюминиевой плате: при работе они нагреваются, а плата является для них радиатором. Они не любят нагрев (резко сокращает срок службы). И да, есть уже матрицы, в которых монтаж выполнен с помощью токопроводящего клея...
    sergeyp #51224 +1
    Жалоба
    Цитата: Феодор
    Цитата: Феодор
     Мне сами диоды нужны.
    Только как их извлечь без повреждений? По внешнему виду взята полоска металла, в ней сделаны разрывы и в них вделаны диоды. Когда неисправный "демонтировал", то никаких следов пайки не обнаружил.
    Но Вы же писали: посадил каплю. Матрицы обычно монтируются на алюминиевой плате, защищенной высокотемпературным лаком на проводники из медной фольги, защищённой в свою очередь, маской (краской). Самый простой способ демонтажа- монтажа таких плат (без паяльника) - нижний нагрев. Осторожно нагреваете плату со стороны алюминиевой подложки (можно с помощью обычной свечи) до плавления припоя и сдвигаете компонент на маску. Так же можно и установить новый на его место, лишь обработать это место флюсом. Всё...
    sergeyp #51223 +1
    Жалоба
    Цитата: ino53
     -Вы, говорю, счас с меня слупили, на два новых  светильника хватит, да и не мальчик, под потолком лазить.  nea
    В этом и смысл: ремонтировать их стоит только полной заменой матриц на новые + работа... Дешевле новые обойдутся...
    ino53 #51222 +4
    Жалоба
    Цитата: Валерий
    Их кто-то ремонтирует?))
    Частный магазин, из небогатых. Смешнее, когда богатые жмутся, магазин-салон "Аякс-оптик", лет 40 очки у них заказываю: - Не посмотрите, почему у нас светильник мигает?  -Вы, говорю, счас с меня слупили, на два новых  светильника хватит, да и не мальчик, под потолком лазить.  nea


    Цитата: Феодор
    А поломка лампы просто смешная, один светодиод сгорел,

    Бывает такое, один диод уходит в обрыв, но чуть-чуть пропускает, вот остальные тоже чуть-чуть светятся. Но не на одном-же проводе! И сгорел он не от хорошей жизни, правильно -
    Цитата: R555
    учти, что закоротив один светодиодик, очень быстро убъёшь все остальные,
    R555 #51221 +2
    Жалоба
    sergeyp,
     при уменьшении количества светодиодов ток ч-з них не увеличивается (увеличивается лишь падение напряжения на драйвере), что может
    привести к его тепловому повреждению
    Вот именно, после чего выгорает сам драйвер и остатки светодиодов, начинается пожар. вспомнилась песня в исполнении Бутусова "Гибралтар-Лабрадор".
    Кто не ошибается, тот не делает ничего.
    sergeyp #51220 0
    Жалоба
    Цитата: R555
     Но учти, что закоротив один светодиодик, очень быстро убъёшь все остальные, почти также, как закорачивать маленькие лампочки накаливания в новогодей гирлянде.
    Позвольте с Вами не согласиться: как правило, в светодиодных лампах (светильниках) используются источники стабильного тока (драйверы) и поэтому при уменьшении количества светодиодов ток ч-з них не увеличивается (увеличивается лишь падение напряжения на драйвере), что может привести к его тепловому повреждению. В гирлянде нет, как правило никаких ограничителей тока... здесь всё верно.
    Феодор #51219 0
    Жалоба
    Цитата: Феодор
     Мне сами диоды нужны.
    Только как их извлечь без повреждений? По внешнему виду взята полоска металла, в ней сделаны разрывы и в них вделаны диоды. Когда неисправный "демонтировал", то никаких следов пайки не обнаружил.
    R555 #51218 +1
    Жалоба
    Феодор,
    Проверял тип соединения подключением каждого диода отдельно. Светилось только по одному. А поломка лампы просто смешная, один светодиод сгорел, но возится с ним не стал, просто выковырял и каплю олова
    посадил.
    Я тоже так делал в экстренных случаях. Но учти, что закоротив один светодиодик, очень быстро убъёшь все остальные, почти также, как закорачивать маленькие лампочки накаливания в новогодней гирлянде.
    Кто не ошибается, тот не делает ничего.
    Феодор #51217 0
    Жалоба
    Цитата: sergeyp
    Эта поломка говорит о том, что матрица выработала свой ресурс и после такого ремонта прослужит совсем недолго... А вот остальные компоненты могут служить ещё долгие годы (в умелых руках). Проверено.
    Я и не собирался ремонтировать. Мне сами диоды нужны.
    Для фонарика.
    sergeyp #51216 0
    Жалоба
    Цитата: Феодор

    А поломка лампы просто смешная, один светодиод сгорел,
    Эта поломка говорит о том, что матрица выработала свой ресурс и после такого ремонта прослужит совсем недолго... А вот остальные компоненты могут служить ещё долгие годы (в умелых руках). Проверено.
    sergeyp #51215 0
    Жалоба
    Цитата: ino53
     Через две недели сдохли все (!) светильники, причем сгорели нетронутые диоды dontknow

    Им видимо, всем досталось, обычно, если летит матрица, ремонт бессмысл-н, они работают на пределе: выработать 100 500 часов от силы. Пока новые, можно уменьшить ток, прослужат намного больше (с потерей отдачи).
    Феодор #51213 +1
    Жалоба
    Цитата: Korolev
    Не факт, встречал цепочки последовательно включённых групп, по 4 параллельно включённых светика в группе, а на плате все светики выстроены в одну линеечку, визуально как бы все последовательно. При прозвонке одного светика мультиком, светится вся группа из 4 шт.
    Проверял тип соединения подключением каждого диода отдельно. Светилось только по одному. А поломка лампы просто смешная, один светодиод сгорел, но возится с ним не стал, просто выковырял и каплю олова посадил.
    Dmitrij #51212 Автор +1
    Жалоба
    Валерий,
    Краска должна была быть темно-красной, такой и была в банке. Но когда размещал с отвердителем, стала яркой  smiles
    «Марти! Думать нужно в четырех измерениях...»
