Самодельная док станция для HDD 3.5 /2.5 IDE/SATA


Всем здравствуйте! Вот и реализовал свою давнюю идею по созданию самодельной док станции для компьютерных жестких дисков. Основное применение данной самоделки – это резервное копирование домашнего фото и видео архива. Многие сталкивались с такой неприятностью - как поломка винчестера, на котором хранились все ваши фотографии, видеозаписи или важные документы, а резервные копии не делались. Лучше учиться на чужих ошибках и не рассчитывать на авось.

В продаже есть много готовых решений данной проблемы, но за это придется выложить приличные денежки. А если в наличии есть исправный компьютерный жесткий диск, то можно существенно сэкономить на архивации ценных файлов. В этом случае речь идет о накопителях именно от компьютера - 3,5 дюйма. С дисками 2,5 дюйма от ноутбука все намного проще, в продаже есть недорогие корпуса с платой, в которые нужно просто вставить накопитель. Вдаваться в подробности как подключить жесткий диск через USB не будем. Этой информации полно в интернете, но все же напомню, что кроме жесткого диска нам понадобиться еще несколько деталей, без которых не получиться реализовать данную идею. Это переходник с IDE, SATA на USB и блок питания с выходом на 5 и 12В. Но и это не решает вопрос, так как все это надо соединить вместе, а без корпуса это займет почти все пространство на столе.



Для корпуса нам потребуется:


Обрезки ламината
Дисковая пила или ножовка с мелким зубом.
Сверла
Шуруповерт
Угольник
Клеевой пистолет
Финишные гвозди
Тонкие саморезы


Для электронной части:


Переходник IDE, SATA to USB

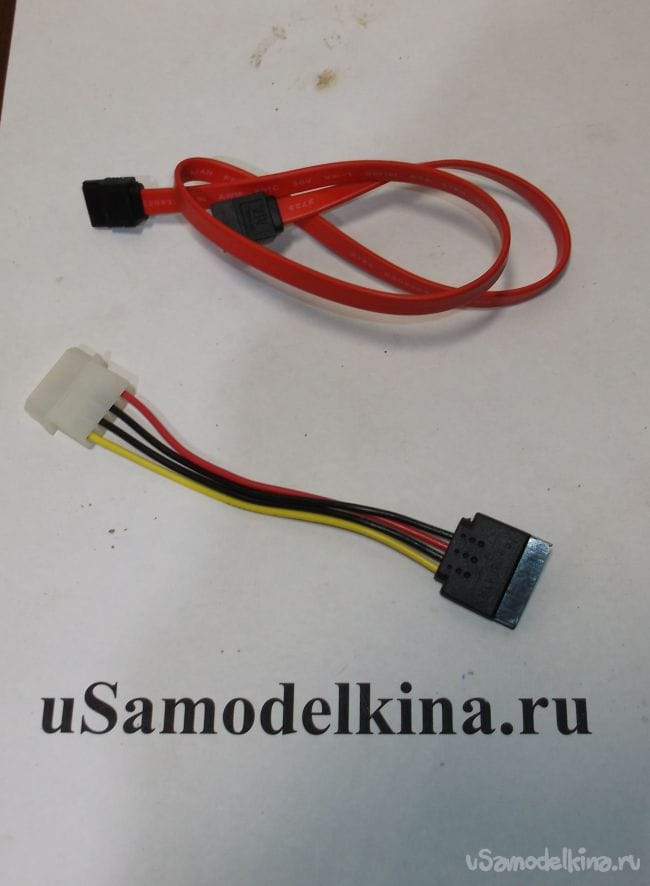

SATA шлейф
Блок питания 5В и 12В
HDD – IDE, SATA 3,5/2,5
Паяльник

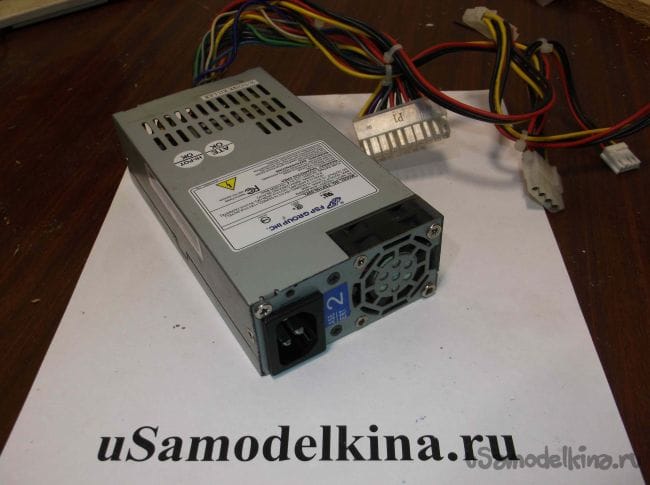

Размеры корпуса зависят в основном от габаритов блока питания. Я использовал вполне рабочий блок питания от сломанного мини компьютера, который, ненамного, больше HDD.

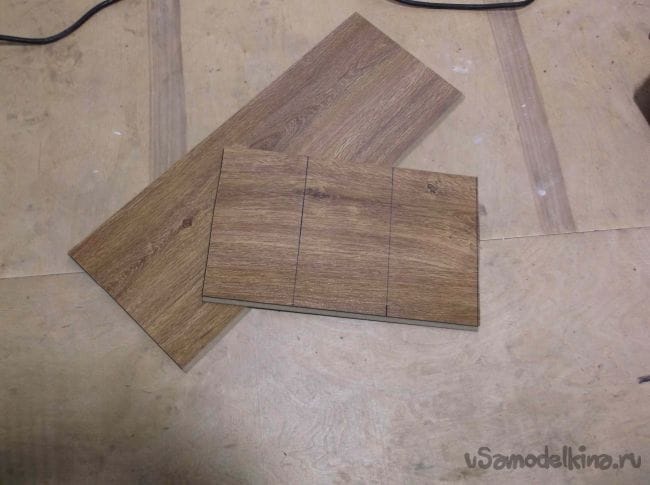

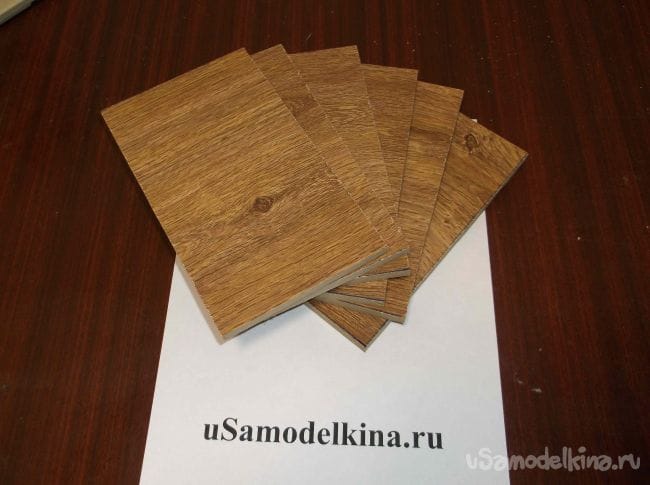

Взял остатки ламината, разметил и распустил на дисковой пиле.

Размеры моих заготовок примерно такие: для боковых стенок, дна и крышки – четыре штуки 18 Х 11 сантиметров, средняя полка 14 Х 11 см передняя и задняя стенки 12,6 Х 11 см.

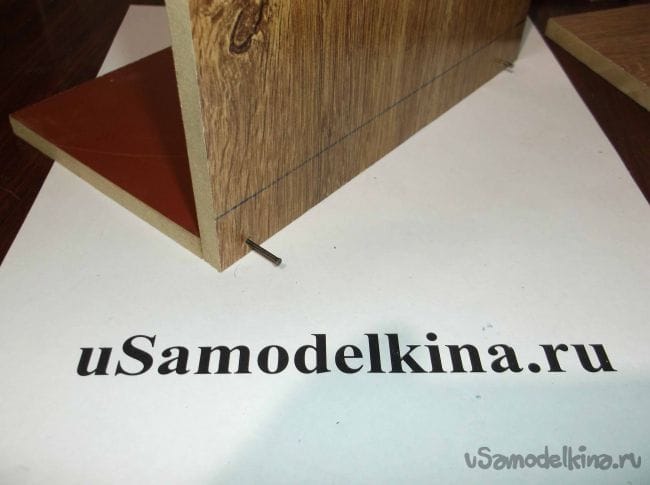

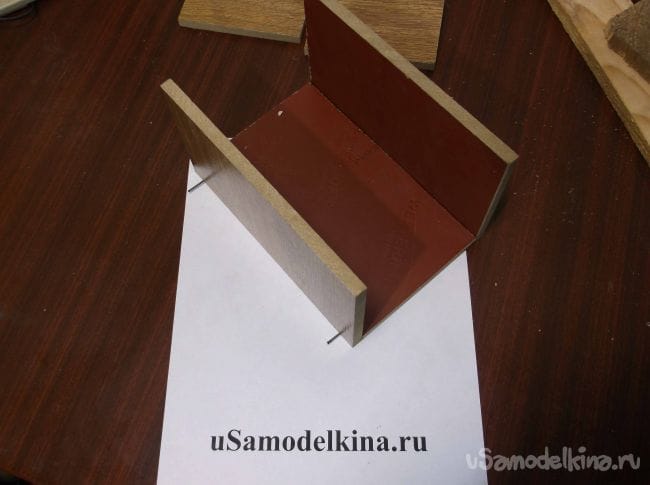

Для соединения деталей использовал финишные гвозди с предварительным засверливанием для исключения растрескивания деталей.

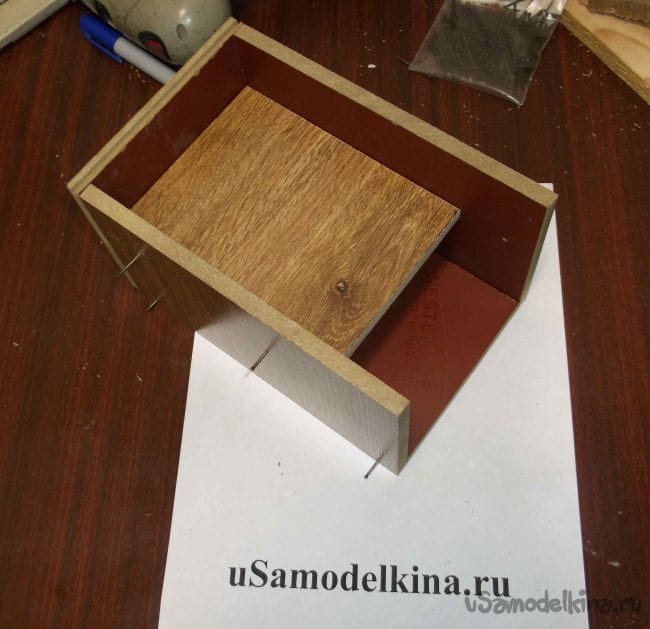

Соединять окончательно не стал. Для начала решил подогнать все детали.

Средняя полка устанавливается примерно посередине, чтоб в нижнюю часть поместился блок питания.

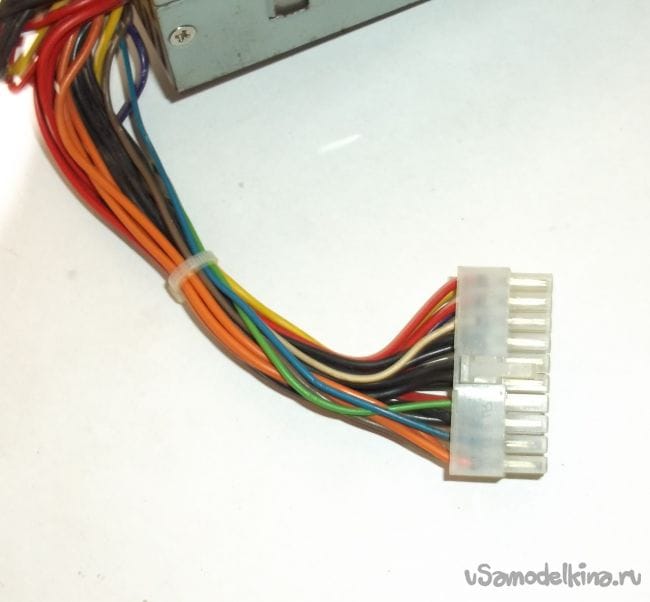

Еще хочу сказать, что при использовании компьютерного блока питания, а именно при включении в сеть БП не запустится. Для включения надо на разъеме ATX блока питания, который подключается к материнской плате замкнуть зеленый провод (PS-ON) с любым черным.

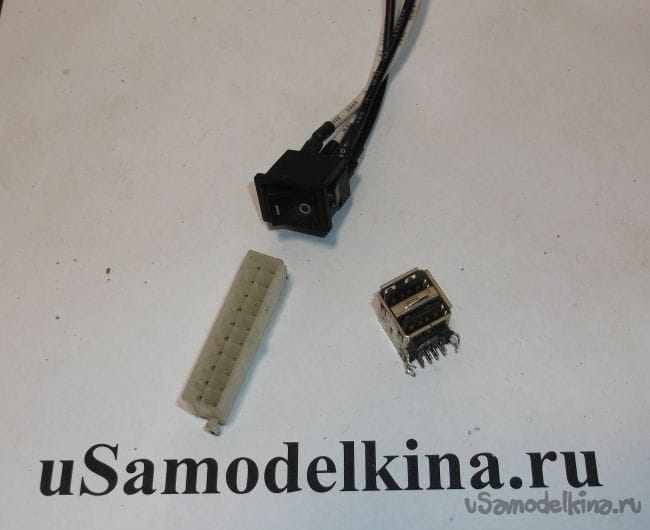

Для этого я использовал малогабаритный тумблер. Как уже стало ясно, что детали, из которых собирается данная самоделка, взяты от старых компьютеров. Со старой материнской платы был выпаян USB разъем, из которого в дальнейшем получиться дополнительная опция - USB зарядное. Разъем ATX с материнки тоже пригодиться.

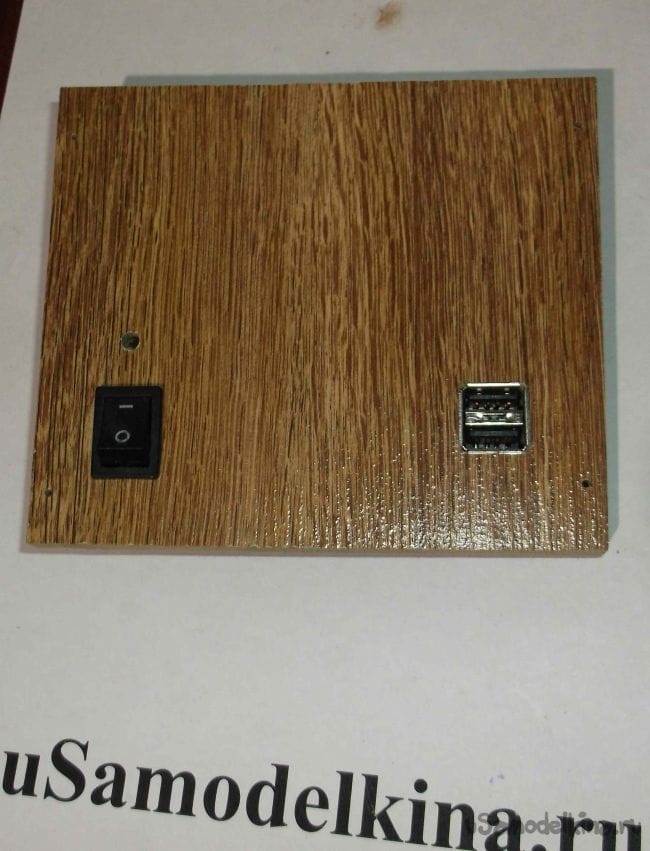

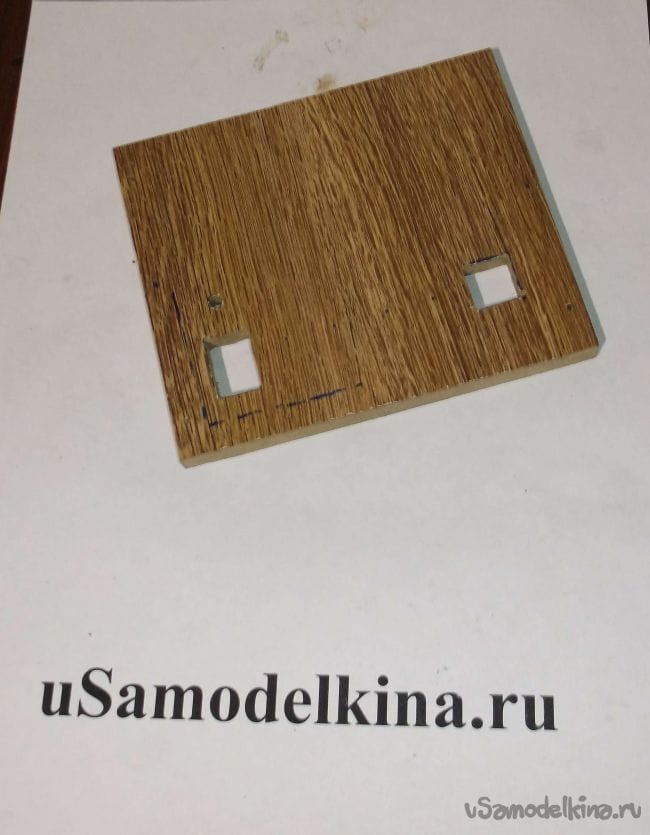

На передней панели сделал отверстия для тумблера, USB разъема и светодиода, который выполняет роль индикатора работы.

Детали установлены и зафиксированы с помощью клеевого пистолета.

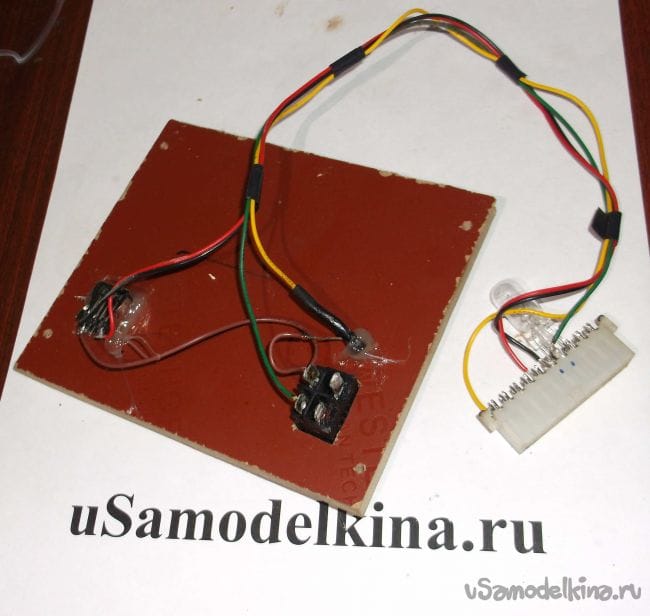

Распиновка ATX и USB разъемов есть в интернете. Светодиод с сопротивлением рассчитан на 12В. Провода для пайки совпадают с расцветкой на БП. Желтый +12В, красный +5В, черный – «земля», зеленый – PS-ON (для замыкания с «землей» и запуска БП). Как видно из фото в разъем впаяна лампочка накаливания 4Вт от авто. Подключена она к +5 вольтам – это надо для запуска БП без нагрузки. Так как если к блоку питания не будет подключен жесткий диск, он не запустится.

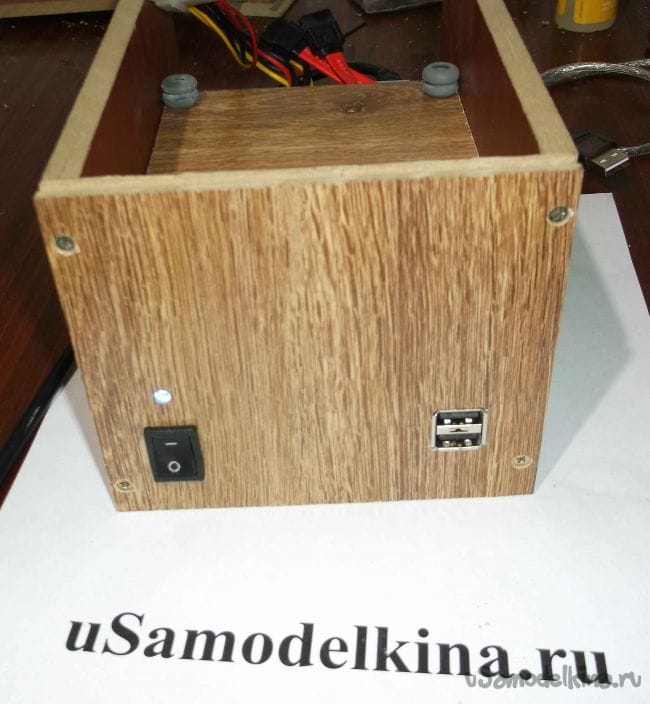

Лицевую панель соединил с корпусом при помощи тоненьких саморезов для возможности повторной разборки.

В отсек для БП спрятал шлейф и переходник питания SATA.

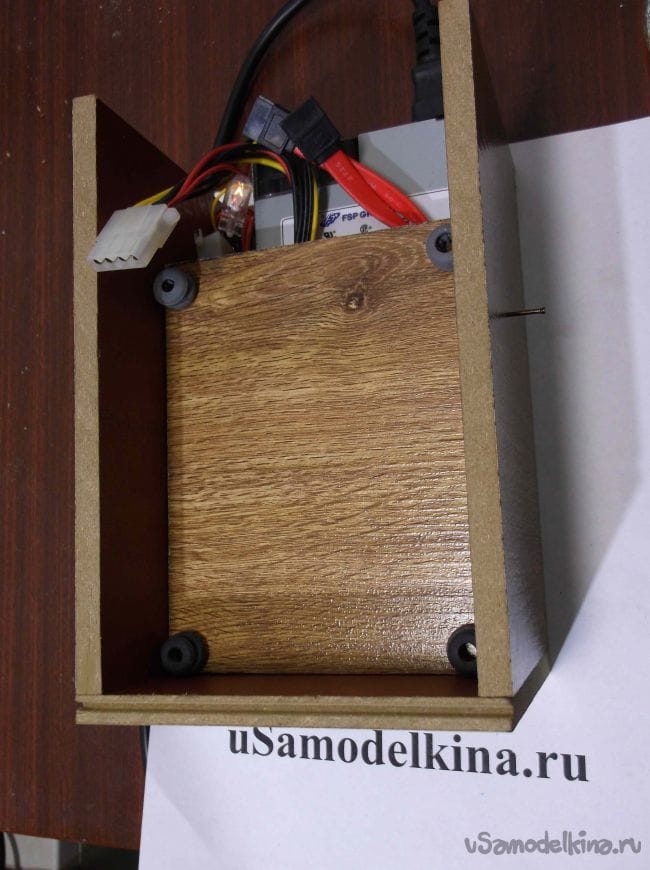

На среднюю полку по углам наклеил резиновые амортизаторы из CD привода, которые защищают HDD от механических повреждений.

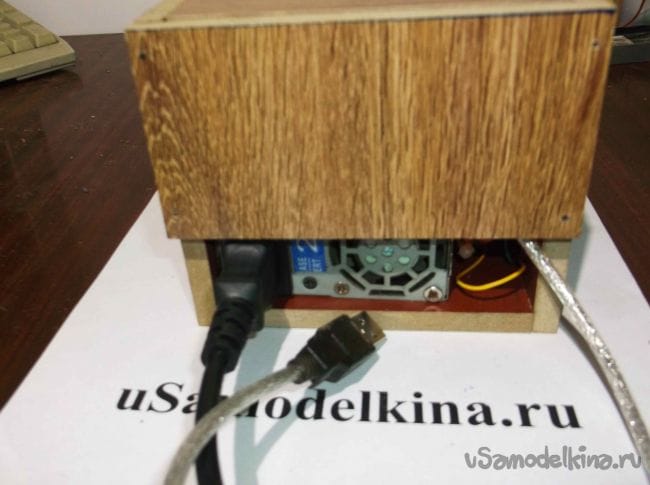

Заднюю стенку сделал с зазором для подключения кабеля питания и вентиляции отсека.

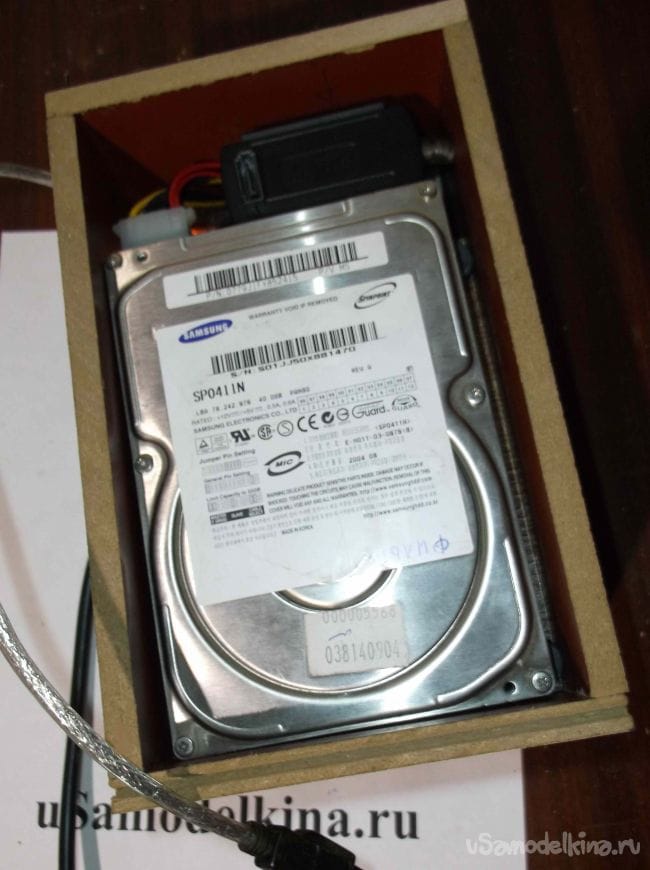

Напоследок подключается переходник. К диску IDE он подключается напрямую, а к SATA через дополнительный шлейф, который уже находится в отсеке с блоком питания.

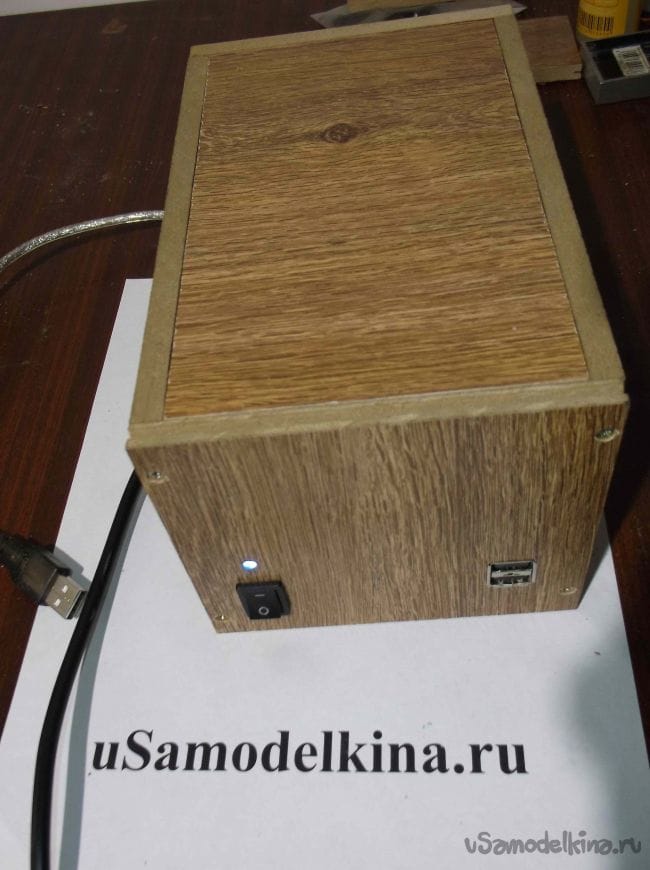

Верхнюю крышку можно не устанавливать. Конечно не заводской вариант и замена дисков не такая удобная но место на столе экономит прилично в отличии от бескорпусного варианта подключения. Еще можно рядом с тумблером установить небольшие клеммы и вывести 12, 5, 3,3 Вольта – получиться еще и настольный блок питания с фиксированными напряжениями.

Всем спасибо! Критика и советы приветствуются.
