Подставка для ноутбука


Привет всем любителям самоделок, давненько пользуюсь ноутбуком и заметил, что воздух снизу не очень хорошо циркулирует, так как зазор маловат для этого. Поэтому я решил сделать подставку для ноутбука, которая будет возвышать немного ноутбук, тем самым улучшая циркуляцию воздуха, а следовательно и лучший отвод тепла.

В данной самоделке все материалы легкодоступны, я думаю они найдутся у каждого, кто в какой-то степени работал с деревом. В этой статье я расскажу, как сделать своими руками подставку для ноутбука, что продлит жизнь комплектующим и самому ноутбуку.

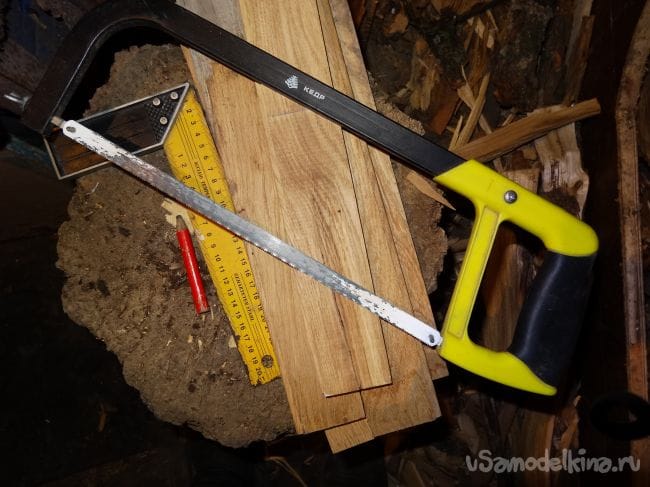

Для того, чтобы сделать данную подставку, необходимо:
* Паркет или доска
* Шурупы
* Электродрель
* Сверло 5 мм и 3 мм
* Клей ПВА
* Угольник строительный
* Ножовка по металлу
* Карандаш строительный

Вот и все, что нужно для изготовления такой самоделки.

Шаг первый.

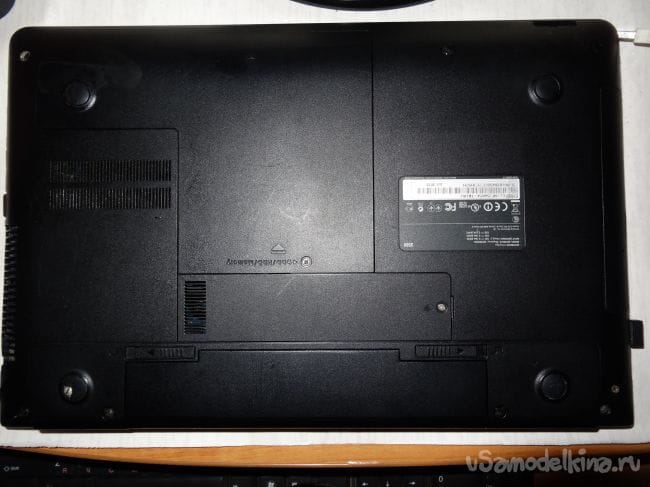

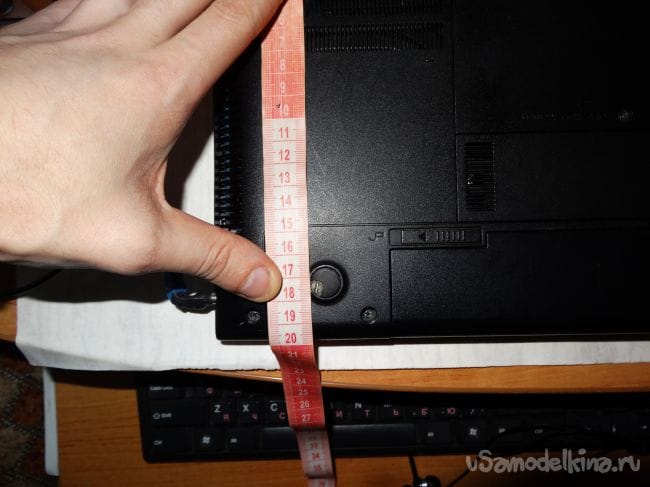

Для начала необходимо снять размеры с вашего ноутбука, в моем случае я брал размеры от резиновых ножек, поэтому размеры получились поменьше, если бы я брал размеры всего ноутбука.


Получилось 17 см в длину и 27 в ширину. После того, как все необходимые размеры записаны можно приступать к сборке, а точнее распиловке деталей. Учтите, что размеры ноутбука у каждого разные, поэтому сделать по шаблону тут не получится, ибо рискуете не попасть под размеры своего ноутбука. Также советую брать размеры именно по ножкам, потому, что подставка, которая будет упираться в сам корпус ноутбука может его повредить или задеть важные компоненты в работе.

Шаг второй.

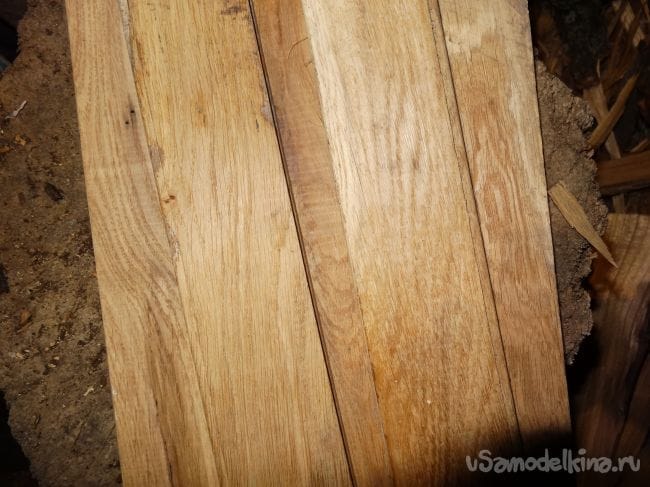

Достал из своих запасов паркета четыре паркетины наилучшие по качеству.

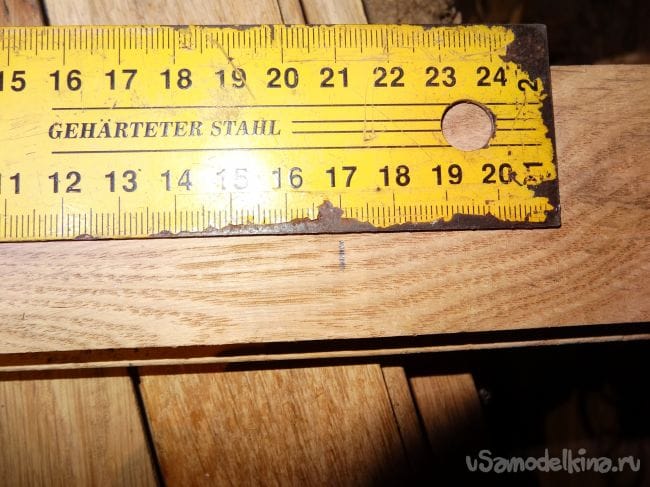

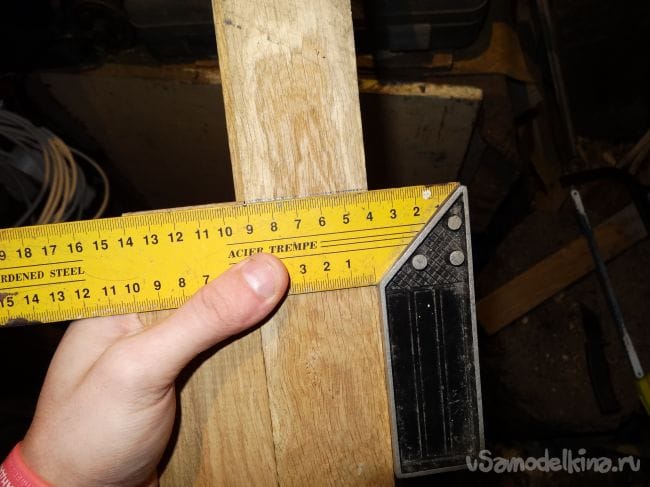

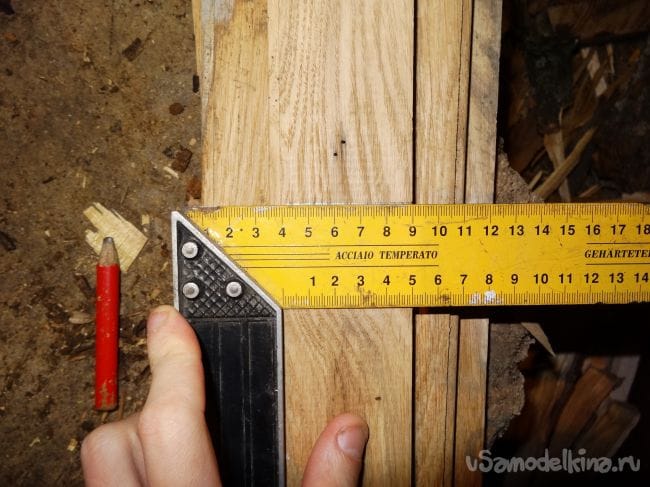

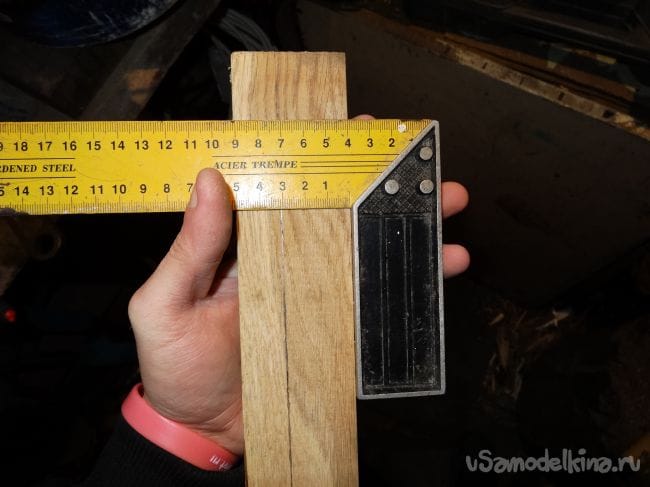

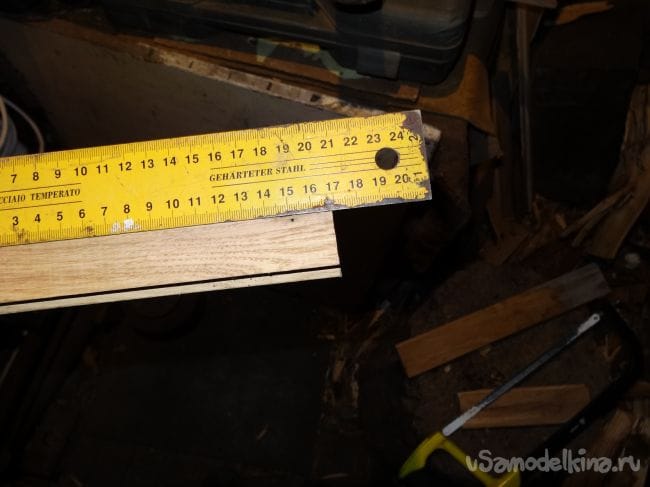

Теперь, вооружившись строительным угольником я перенес размеры на паркет, сделал линию строго под 90 градусов и при помощи ножовки по металлу отпилил лишнее.

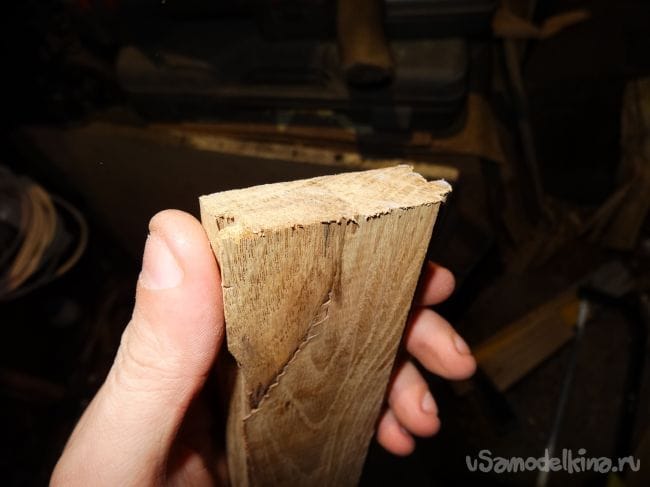

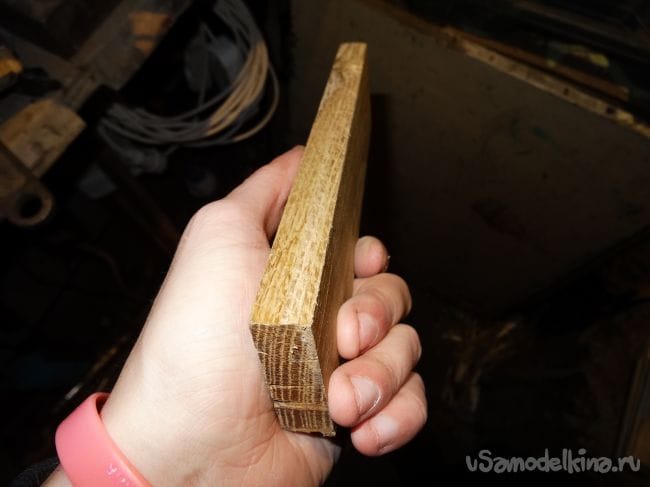

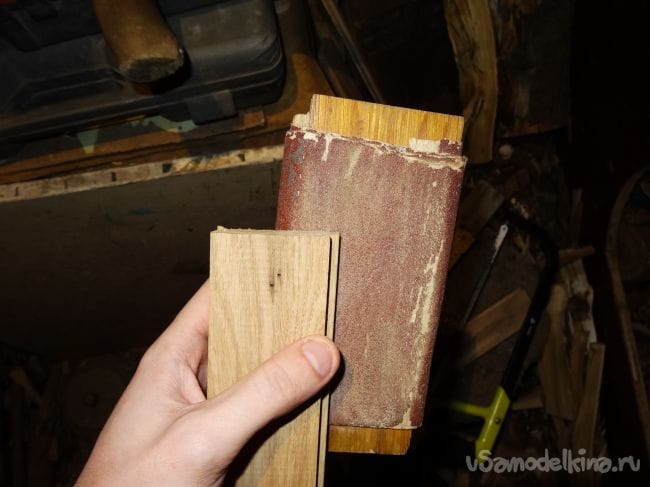

Спил получился немного с заусенцами, хоть и ножовка по металлу имеет маленький зуб, поэтому я решил зашлифовать углы и место спила наждачной бумагой средней зернистости, добиваться идеально гладкой поверхности не стоит, так как в местах спила будет соединение с другой деталью, а наличие шероховатости для этого необходимо.



Шаг третий.

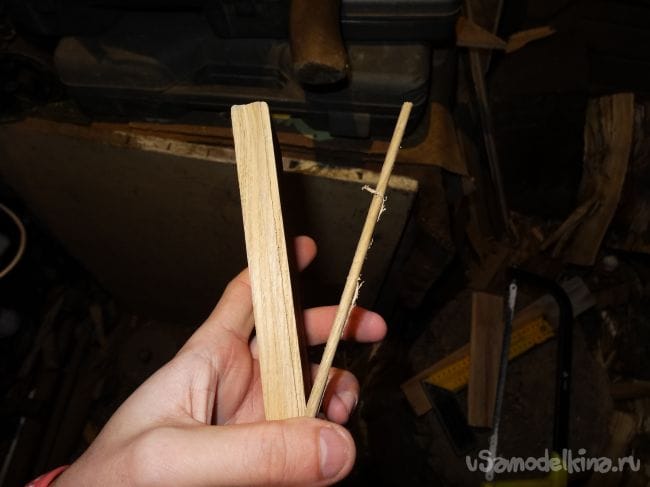

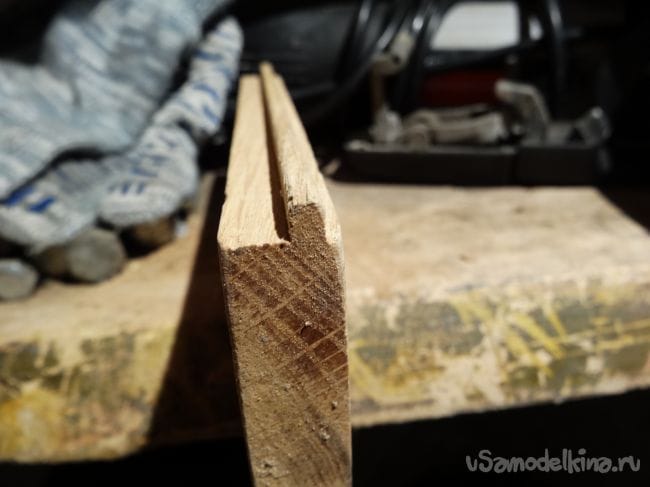

На паркете имеется выступ в виде паза, который легко убирается при помощи той же ножовки по металлу.

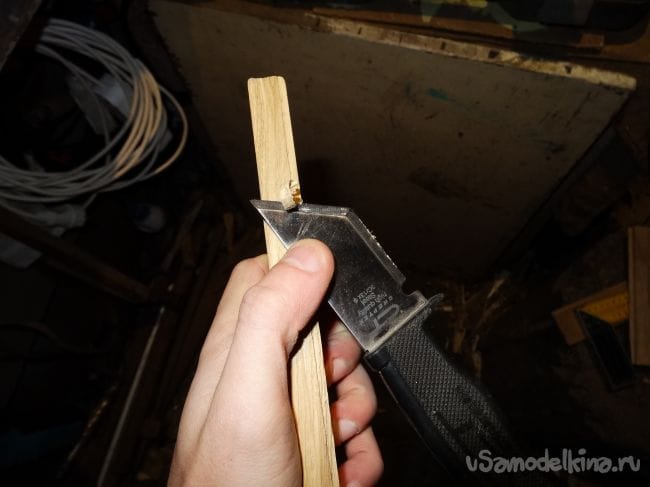

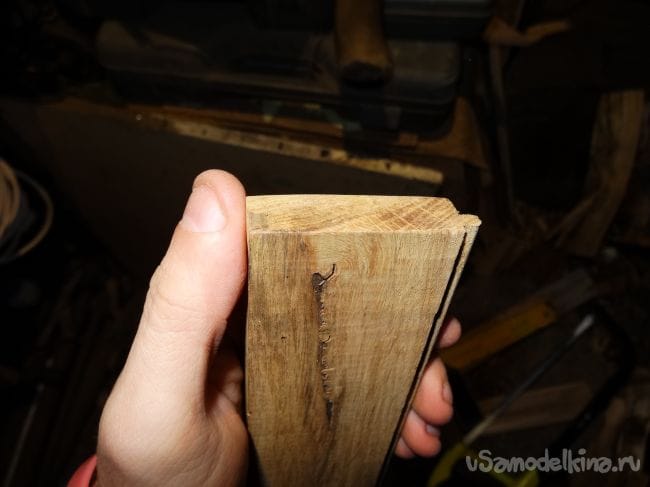

Данный паз полностью ножовкой убрать не получилось, поэтому при помощи косого ножа убрал остатки до получения ровной поверхности.

Шаг четвертый.

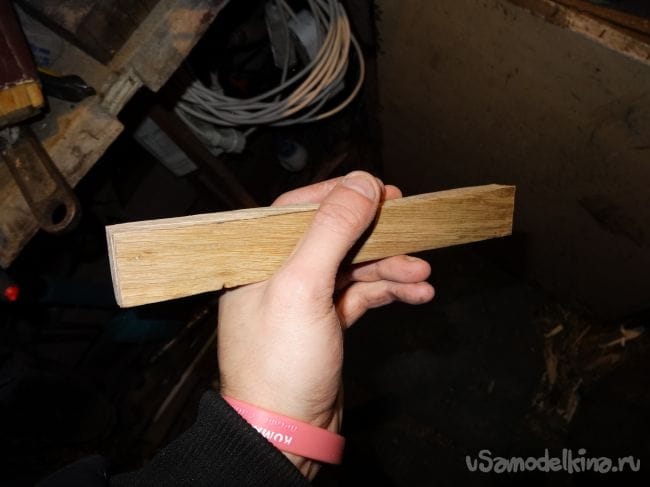

Аналогично первой детали делаем вторую, не забываем зашлифовать места спилов и образовавшиеся заусенцы.

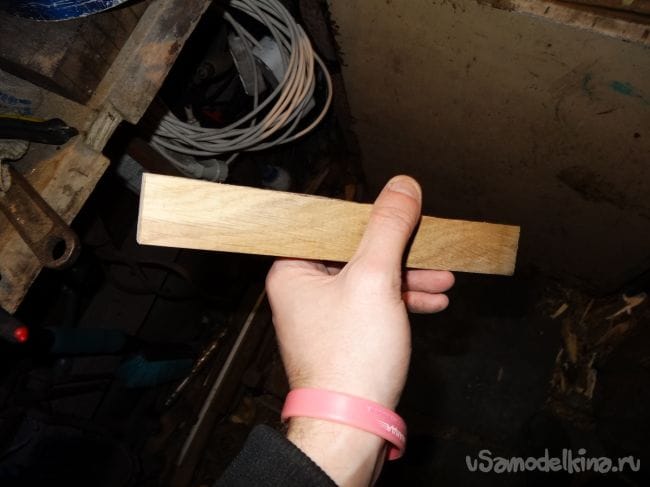

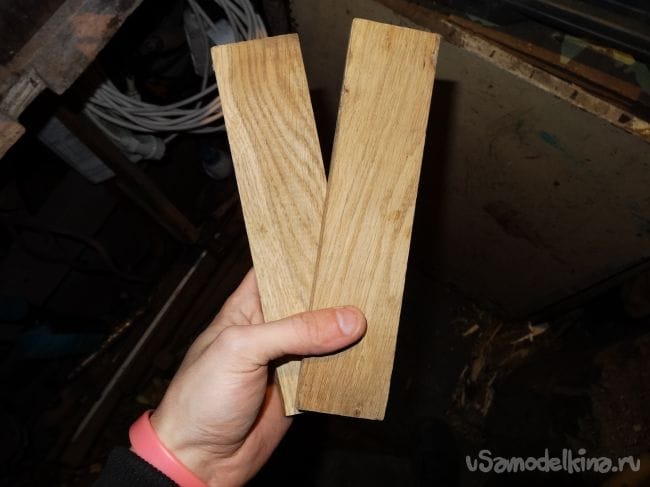

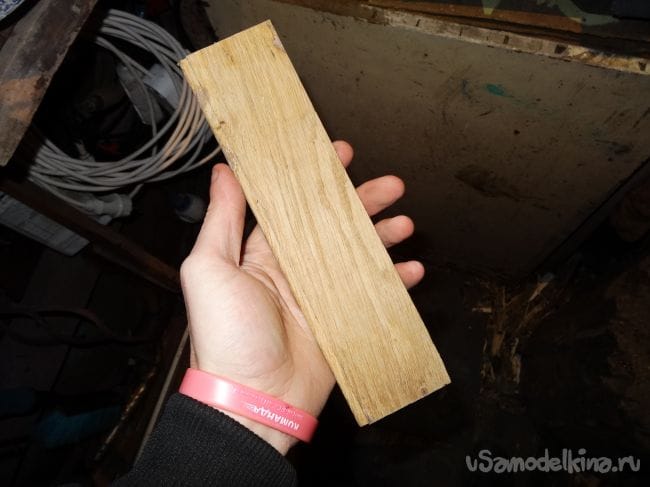

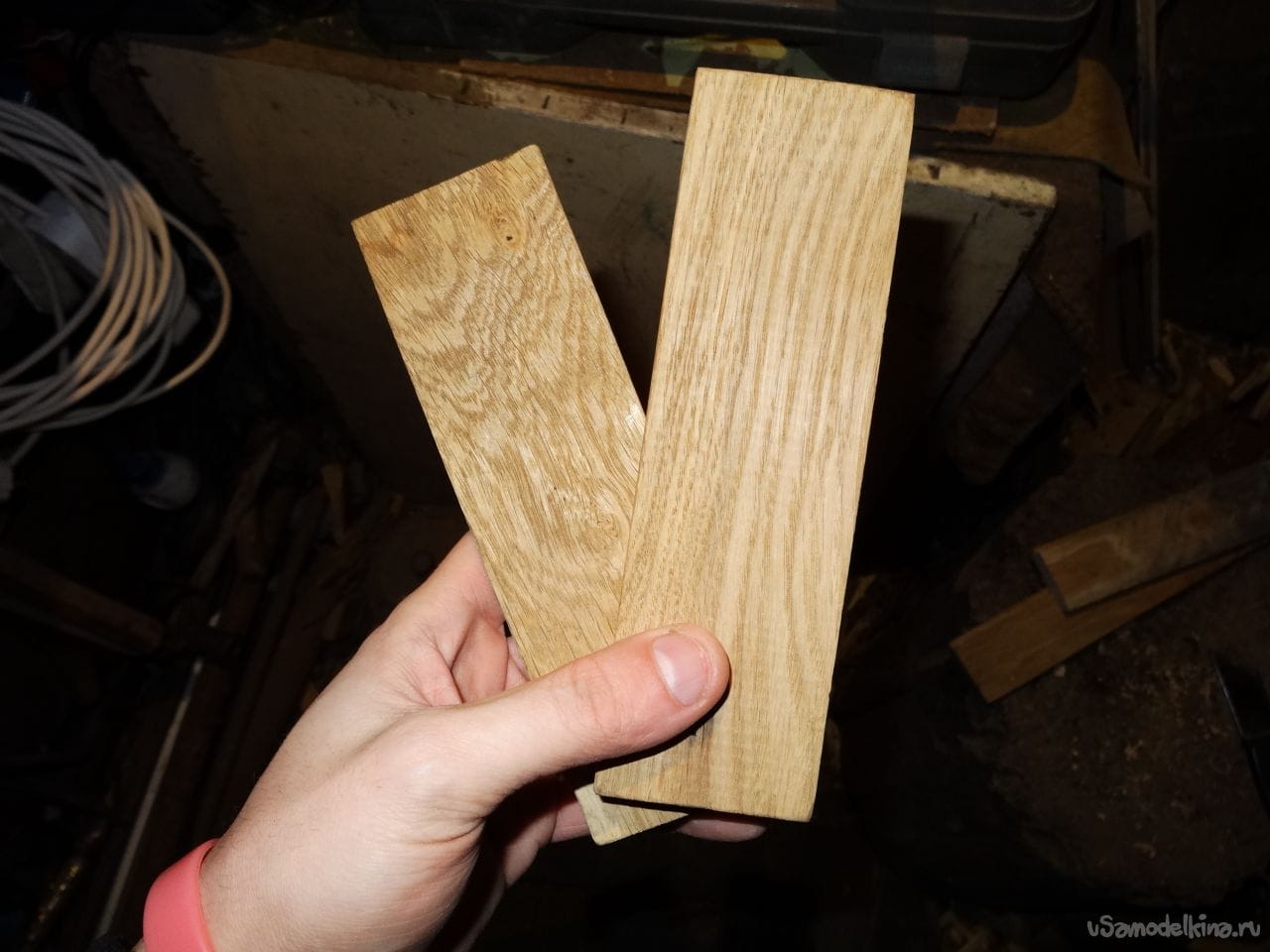

В итоге получились две таких детали.

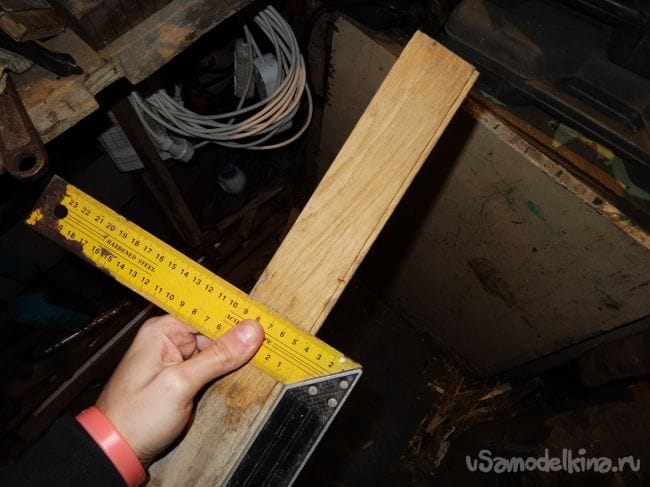

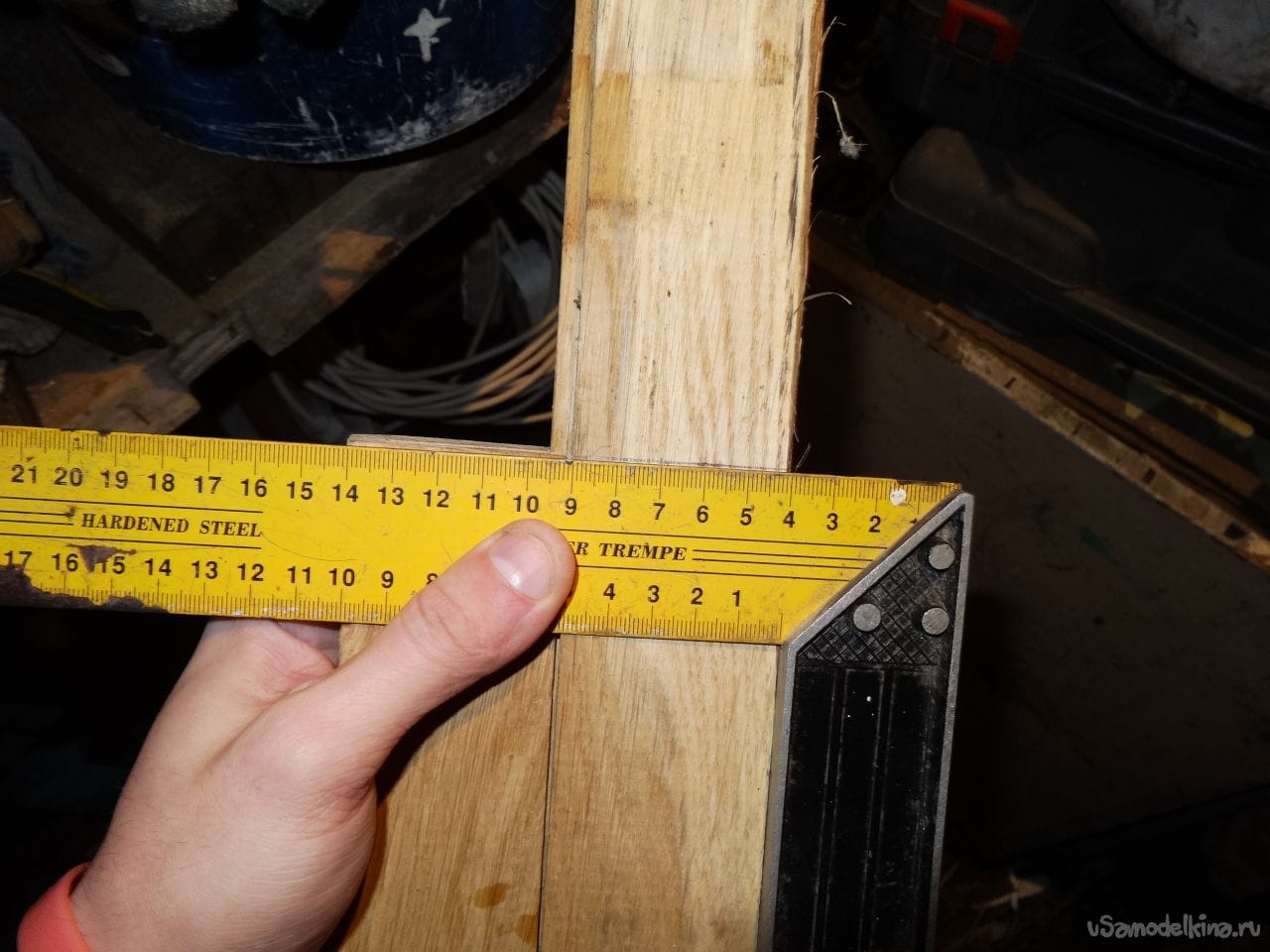

Пока что откладываем их в сторону и приступаем к изготовлению деталей побольше, в моем случае это заготовки длинной 27 см. Отмечаем длину при помощи строительного угольника и отпиливаем ножовкой по металлу.



Проделываем те же операции, что и с маленькими деталями, а именно шлифовка и удаление ненужного выступ-паза. Хорошо, если у вас найдется шлифовальная машинка, при работе с ней не пренебрегайте защитными средствами, респиратор и очки обязательны.

Шаг пятый.
После обработки первой детали выпиливаем вторую, аналогично первой. Размеры лучше брать уже с готовой детали, так как может быть в процессе пиления появилась погрешность, которую вы, например, могли не заметить.

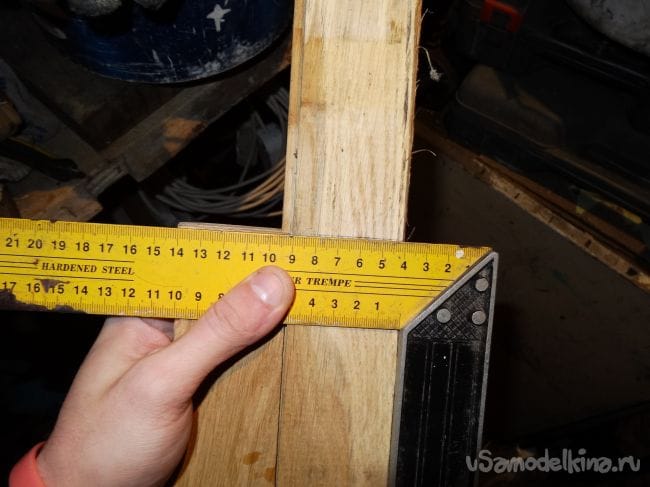

Также высота данных деталей будет большой при сборке подставки, поэтому я отметил 3 см от одного из краев и отпилил строго по линии, пилить в данном случае заготовку длиной 27 см ножовкой по металлу не совсем удобно, в результате чего образовался перекос, для данной операции лучше всего подойдет лобзиковый станок или же ленточная пила.



Шаг шестой.

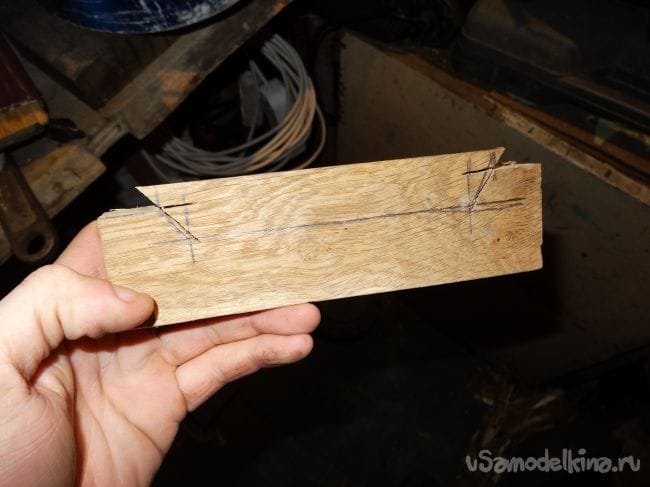

Так как подставка подразумевает наличие ножок, то именно на этом этапе я и задумался о том, как их сделать. Долго думать не пришлось и решил их выпилить на уже сделанных деталях, длина которых составляет 17 см, сами же ножки я задумал высотой 1 см, а их ширину 2 см.

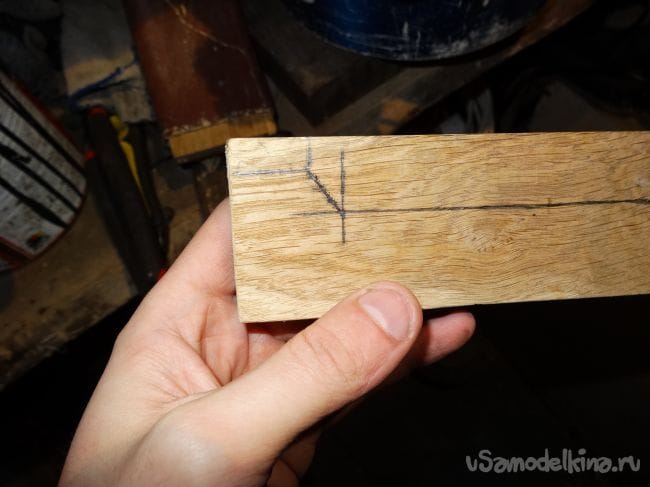

Сначала разметил места ножек, а затем отпилил лишнее ножовкой по металлу.

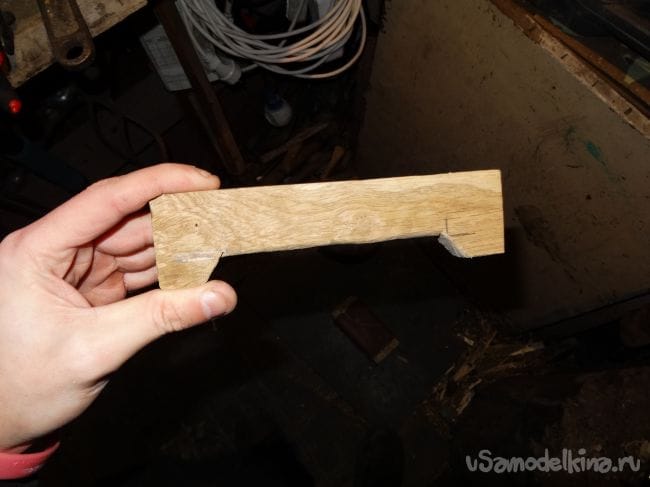

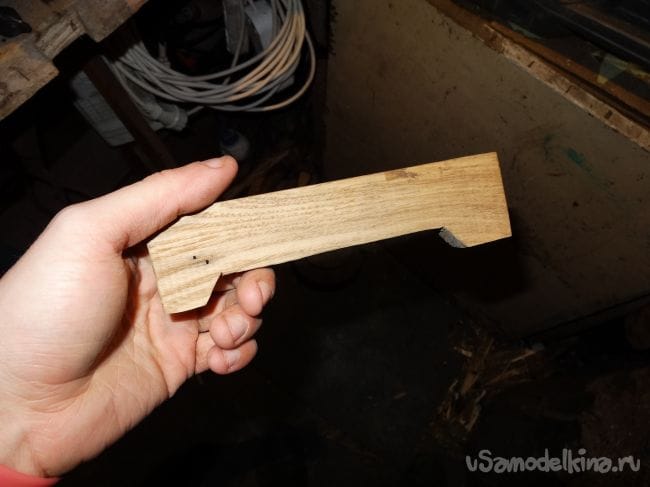

Для того, чтобы убрать лишний материал у ножек я воспользовался стамеской и молотком. В итоге получилось как-то так. Со второй деталью сделал тоже самое.


Шаг седьмой.

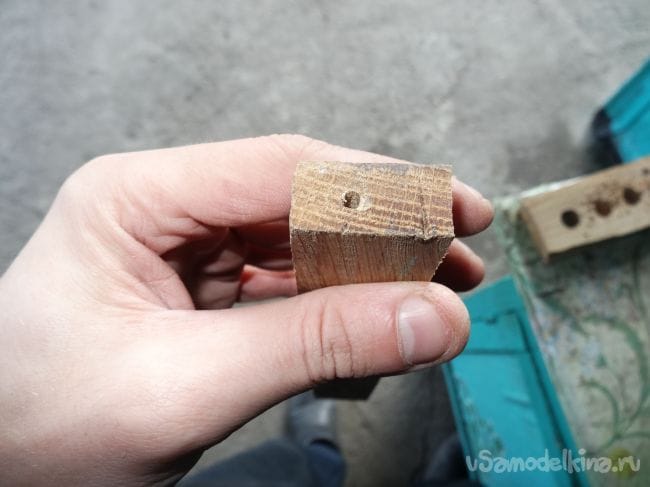

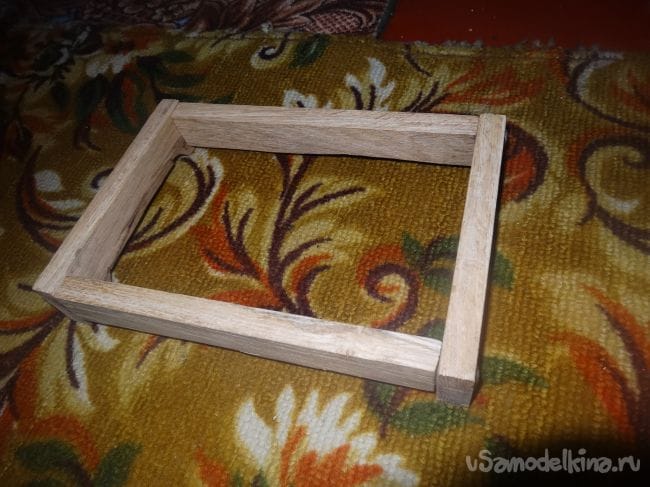

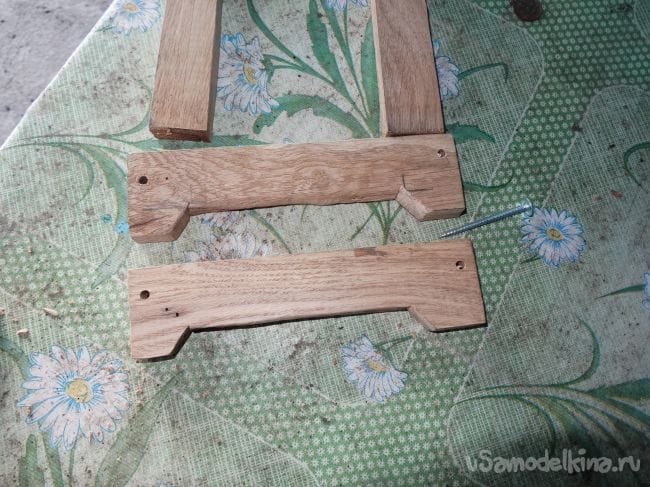

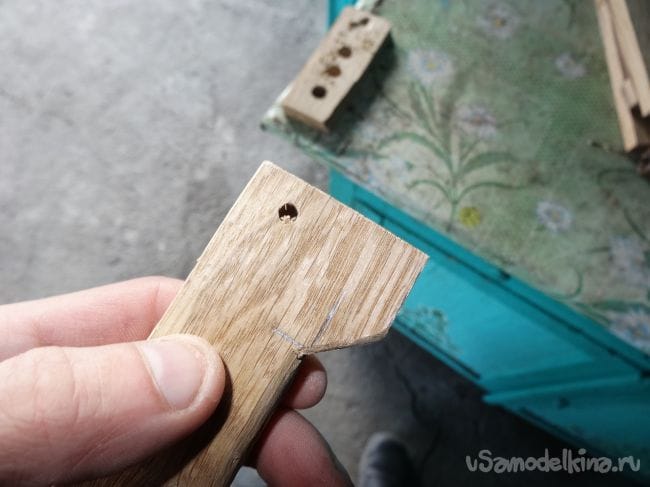

Пора собрать все четыре детали в одно целое. В этом мне поможет электродрель, с ее помощью просверливаем отверстия сверлом 5 мм в двух коротких деталях, а в ответной части длиной 27 см сверлим отверстие, но уже сверлом поменьше, в моем случае диаметром 3 мм.



Шаг восьмой.

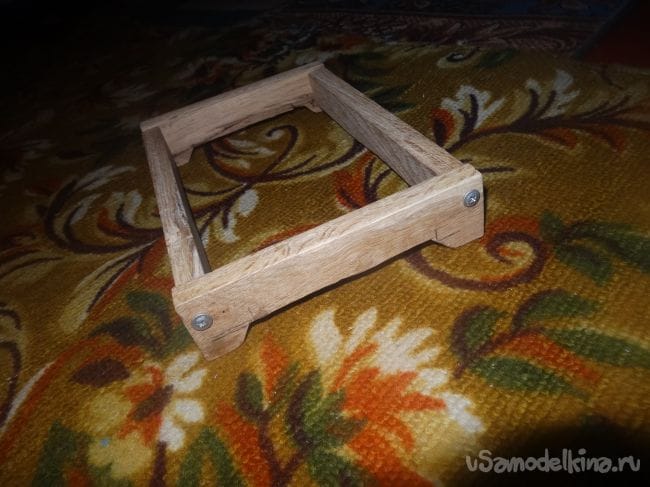

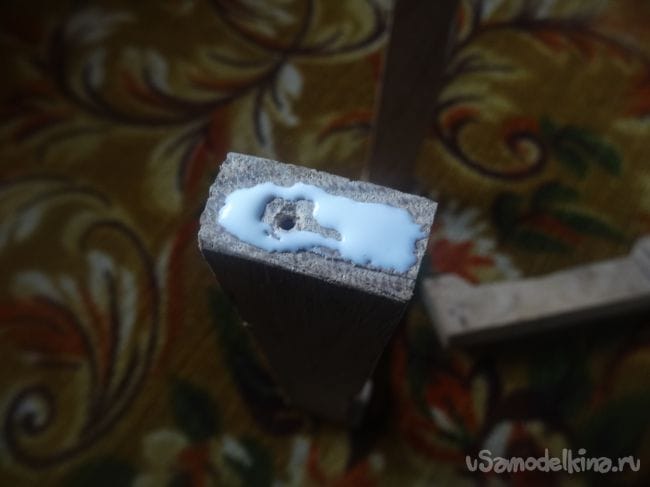

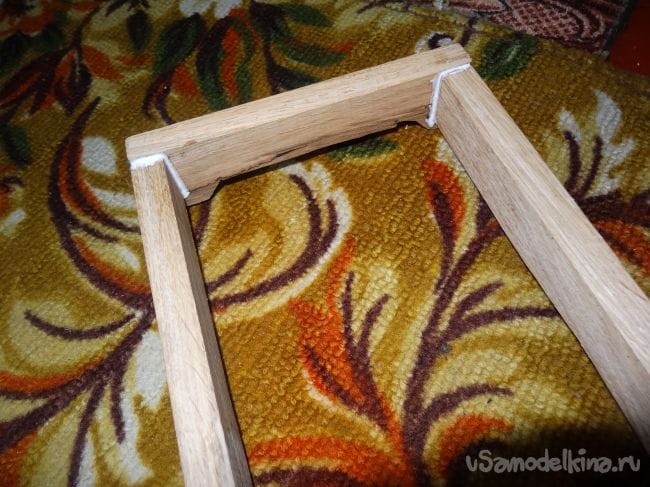

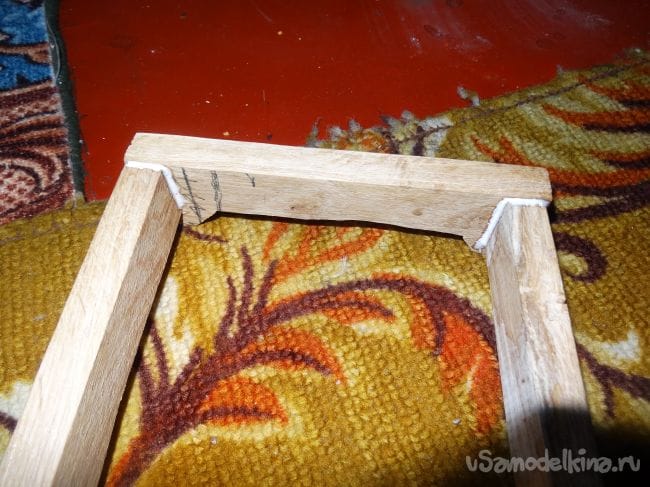

При помощи отвертки и шурупов собираем конструкцию, также не забываем промазать места соединения клеем ПВА, это придаст конструкции больше прочности и сэкономит ваши шурупы. После высыхания клея подставкой можно полноценно пользоваться.





На этом у меня все, данную подставку я опробовал на своем ноутбуке, теперь воздух в системе охлаждения хорошо циркулирует.


Всем спасибо за внимание, удачных самоделок и творческих идей.
