Дополнительное охлаждение для ПК

Дополнительное охлаждение для ПК

Когда видеокарта не оборудована охлаждением или жесткий диск выделяет много тепла, приходится прибегать к дополнительному охлаждению.
Представляю конструкцию для борьбы с перегревом. Детали доступные, затраты приравнены нулю.

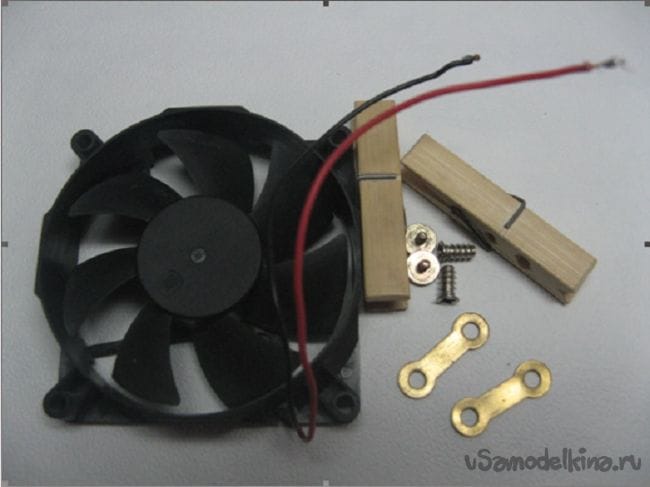

Для конструкции нам понадобится:
- две прищепки;
- два самореза;
- вентилятор из старого блока питания;
- две пластинки, у меня перемычки от асинхронного двигателя.
Дополнительное охлаждение для ПК

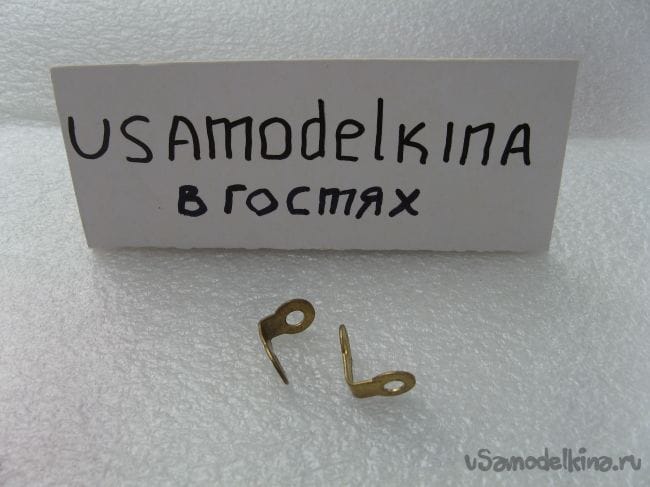

Скобы сгибаем под углом в 90 градусов с небольшим смещением. По картинке прекрасно виден сгиб. Если нет скоб. Можно изготовить из листового алюминия. Толстый не нужен, нагрузка небольшая.
Дополнительное охлаждение для ПК

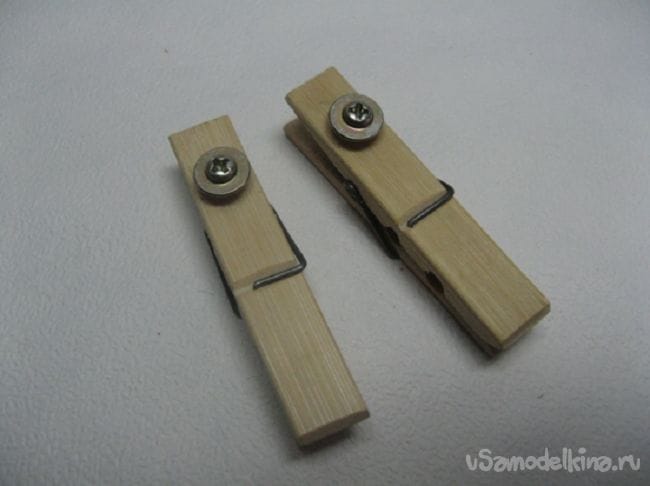

На прищепке керним отверстия под саморезы. Прогоняем отверстия в прищепках.
Дополнительное охлаждение для ПК

Вентилятор брал на 80 мм. Удачный размер в небольшом корпусе.
Наши уголки прикручиваем к прищепкам Так же уголок прикручиваем к вентилятору.
Чтоб саморезы не раскрутились от вибрации, капаем по капле супер клея

Провода лудим. Можно напаять что-то типа разъемов, но у меня ничего подходящего не было. Провода можно подключать на 5 В и на 12 В. Все зависит от силы потока воздуха нужного для охлаждения. Так же на 5 вольт шум меньше, но если вентилятор новый или хорошо смазанный старый, то шума практически не слышно.
Дополнительное охлаждение для ПК

Подробную инструкцию по сборке можно посмотреть на видео.
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Оцените самоделку по критериям

1
Идея
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
1
Описание
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
1
Исполнение
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
Итоговая оценка: 1 из 10 (голосов: 1)
Чтобы написать комментарий необходимо войти на сайт через соц. сети (или зарегистрироваться):
Обычная регистрация
Информация
Посетители, находящиеся в группе Гости, не могут оставлять комментарии к данной публикации.
5 комментариев
  1. Dmitrij
    Чето даже не замечал в наше время дискретных видух без кулеров. А интегрированные чипы на материнке не греются почти.

    На фото с кулером видуха, причем выдув идет в сторону дополнительного нагнетающего кулера heat
    "Марти! Думать нужно в четырех измерениях..."
    1. popvovka Автор
      Ну не вынимать же мне видюху из компа. Прицепил на что было вне пк. boss
      1. Korolev
        Идея отличная! А как насчёт вибрации? Прищепки не слетают?
  2. Pronin
    Добавил вентилятор в передней части корпуса с захватом винчестера. Старый комп перегревается, охлаждение нужно больше.
  3. axivovka
    Прикольно, а почему и нет)
