Водяное охлаждение мощных светодиодов


Привет всем. Многие затрудняются купить алюминий для светодиодного светильника - проблема решается простым водяным охлаждением. Пол литровая банка отлично справляется с охлаждением 10 ватного светодиода .

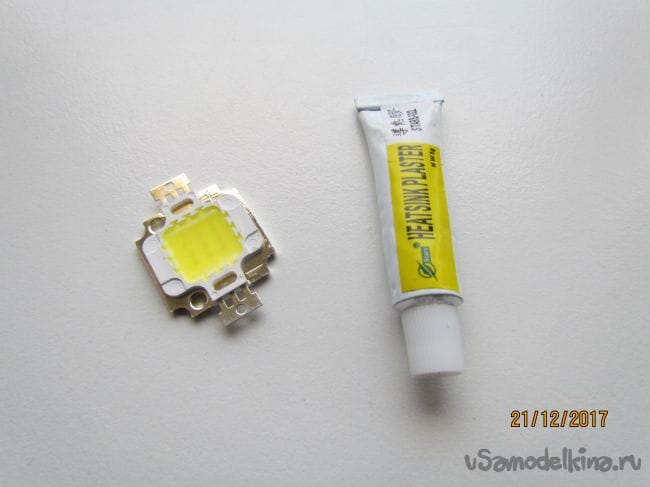

Для этого Вам нужен светодиод 10Вт и термоклей .

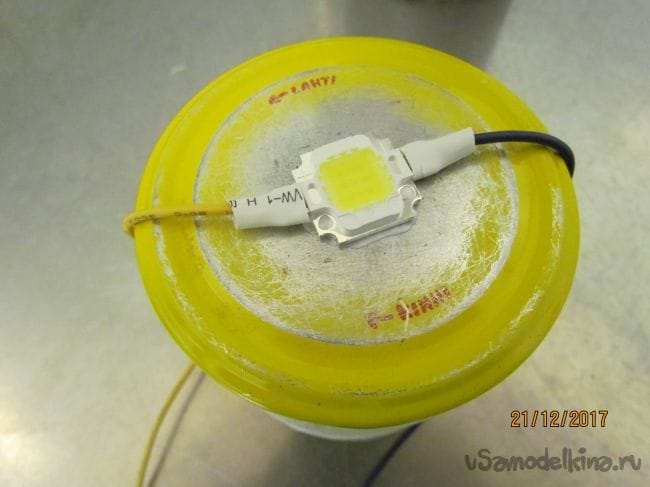

Крышку банки надо зачистить наждачкой и приклеить светодиод.

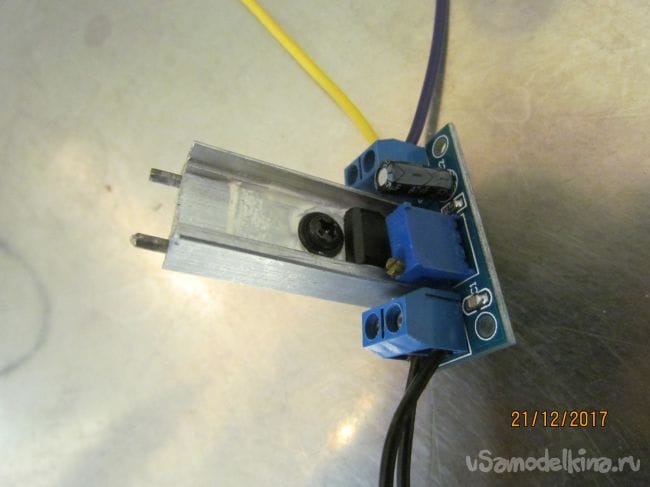

Для стабилизации я применил готовую сборку LM 317 .

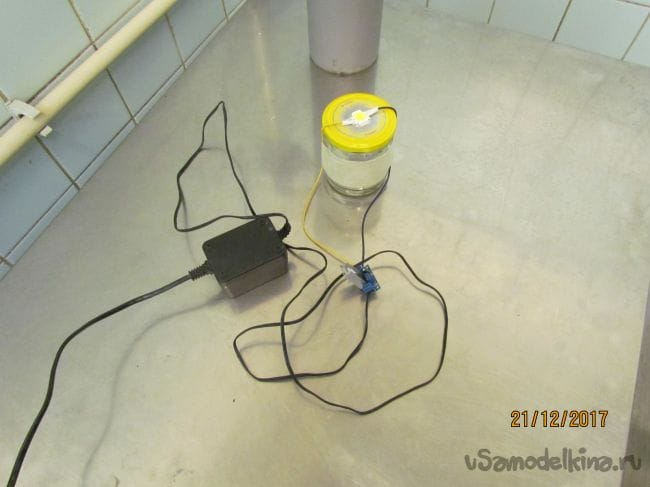

Блок питания 12В 1А.

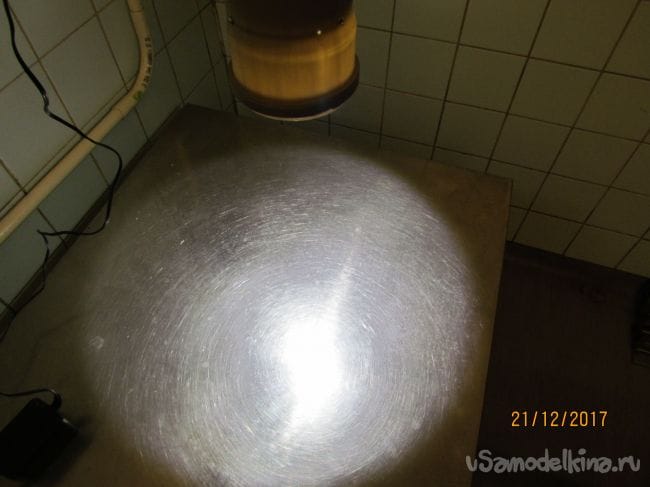

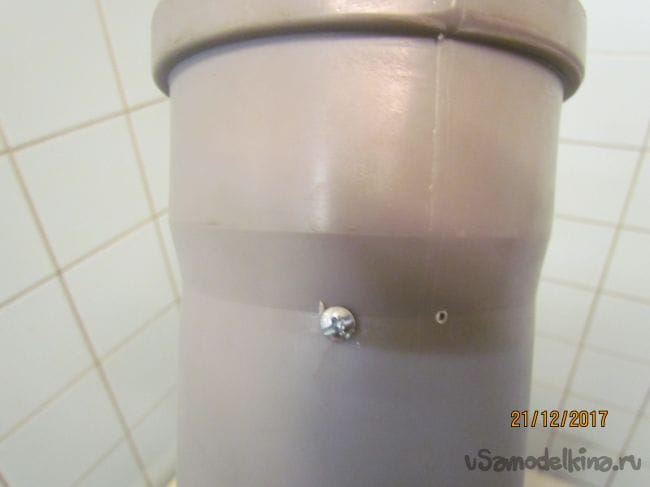

Всю эту конструкцию я спрятал в трубу 100 мм предварительно установив внизу три шурупа чтобы банка не провалилась.



Если вместо воды налить масло эту конструкцию можно применить на улице в качестве фасадного светильника.


Соответственно чтобы охладить светодиод 100Вт нужна емкость 5 литров воды.
Всех благодарю за внимание.
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Оцените самоделку по критериям

0
Идея
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
0
Описание
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
0
Исполнение
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
Итоговая оценка: 0 из 10 (голосов: 0)
Чтобы написать комментарий необходимо войти на сайт через соц. сети (или зарегистрироваться):
Обычная регистрация
Информация
Посетители, находящиеся в группе Гости, не могут оставлять комментарии к данной публикации.
17 комментариев
  1. Новий Стандарт
    таки да и у меня есть такой светодиод для его еще рекомендуетса ставить сопротивление 2 Ом греетса сильно...но раз ви уже в ванной то можна использовать нагрев води при освещении не просто для теплой води в баночке...но и для того даби подогревать воду в душе...
    Понял квантовую механику - гений
    1. Кудеяр Автор
      За сутки вода в банке нагрелась на 5 градусов ,этим воду для душа не согреть. Чтобы согреть воду надо ставить 500 ватт светодиод -а зачем тогда городить ? Бойлер согреет лучше.
      Правда ходит на протезах и устала раны штопать.
      1. Новий Стандарт
        да понятно надо много диодов чтоби с 11 градусов (холодная вода в кране) нагреть воду в душе (до 50 градусов)...но подогреть (на 1 - 2 градуса) перед бойлером можна...в результате бойлер будет меньше жрать електричества с сети...а диод итак греетса без дела...
        Понял квантовую механику - гений
        1. Валерий
          О чём, вообще, вы тут беседуете? !!!
          Какой, нафиг, подогрев воды?!!!
          ...Сколько мощности рассеивает 10 ваттный диод??? Я, лично, не знаю и искать не хочется!!!
          Давайте по максимуму (в вашу пользу)))). Предположим, что КПД у него очень-очень мал, - всего 10 %. Тогда на нагрев остаётся 9. Для нагрева одного литра воды на один градус нужно что-то около 1,2 Вт/ч энергии. За час ваш диод отдаст 9 Вт, т.е., поднимет температуру одного литра где-то на 7-7,5 градуса. (Это при идеальных условиях отвода тепла. Т.е., Вы греете воду в идеальном термосе!!! А если термос не идеален, а "забортный" воздух холодный - половина того!)))). А если не термос, а банка в холодном относительно помещении - то вообще может не нагреть - банка будет рассеивать больше, чем диод))))
          И всё это - в идеальных, можно сказать, лабораторных условиях... А ведь, и термоса нет... И КПД не 10%... и теплоотвод не идеален...
          Вспомните, сколько нужно погружному кипятильнику времени, чтобы нагреть стакан воды??? А ведь там - 300 Ватт. А это - где-то 50 ваших диодов!!!! А я как-то в мороз на улице грел... Так и не закипела... Только тёпленькой стала...

          В соседней ветке напряжение с силой тока путают, здесь - температуру с количеством теплоты...
          На конце сигареты при затяжке тоже больше 1000 градусов... Так зачем горны кузнечные, зачем тигеля, зачем домны??? )))). Давайте сигаретой металл плавить будем.))))
          Але нови ностра алис!
  2. Кудеяр Автор
    Цитата: Новий Стандарт
    да понятно надо много диодов чтоби с 11 градусов (холодная вода в кране) нагреть воду в душе (до 50 градусов)...но подогреть (на 1 - 2 градуса) перед бойлером можна...в результате бойлер будет меньше жрать електричества с сети...а диод итак греетса без дела...

    У меня в зимнем саду стоят 5 диодов полного спектра по 50 ватт ...попробую их переделать летом на кастрюлю из алюминия 60 литров и эту горячуюю воду насосом запустить в батарею.
    Правда ходит на протезах и устала раны штопать.
    1. Валерий
      Если насос электрический, то его мотор сильнее воду нагреет, чем диоды...))))
      Але нови ностра алис!
  3. Кудеяр Автор
    Цитата: Валерий
    О чём, вообще, вы тут беседуете? !!!
    Какой, нафиг, подогрев воды?!!!
    ...Сколько мощности рассеивает 10 ваттный диод??? Я, лично, не знаю и искать не хочется!!!
    Давайте по максимуму (в вашу пользу)))). Предположим, что КПД у него очень-очень мал, - всего 10 %. Тогда на нагрев остаётся 9. Для нагрева одного литра воды на один градус нужно что-то около 1,2 Вт/ч энергии. За час ваш диод отдаст 9 Вт, т.е., поднимет температуру одного литра где-то на 7-7,5 градуса. (Это при идеальных условиях отвода тепла. Т.е., Вы греете воду в идеальном термосе!!! А если термос не идеален, а "забортный" воздух холодный - половина того!)))). А если не термос, а банка в холодном относительно помещении - то вообще может не нагреть - банка будет рассеивать больше, чем диод))))
    И всё это - в идеальных, можно сказать, лабораторных условиях... А ведь, и термоса нет... И КПД не 10%... и теплоотвод не идеален...
    Вспомните, сколько нужно погружному кипятильнику времени, чтобы нагреть стакан воды??? А ведь там - 300 Ватт. А это - где-то 50 ваших диодов!!!! А я как-то в мороз на улице грел... Так и не закипела... Только тёпленькой стала...

    В соседней ветке напряжение с силой тока путают, здесь - температуру с количеством теплоты...
    На конце сигареты при затяжке тоже больше 1000 градусов... Так зачем горны кузнечные, зачем тигеля, зачем домны??? )))). Давайте сигаретой металл плавить будем.))))

    У нас светодиоды не простые а атомные...
    Правда ходит на протезах и устала раны штопать.
    1. Валерий
      Ну разве что.))))
      Але нови ностра алис!
  4. Новий Стандарт
    Цитата: Валерий
    О чём, вообще, вы тут беседуете? !!!
    Какой, нафиг, подогрев воды?!!!
    ...Сколько мощности рассеивает 10 ваттный диод??? Я, лично, не знаю и искать не хочется!!!
    Давайте по максимуму (в вашу пользу)))). Предположим, что КПД у него очень-очень мал, - всего 10 %. Тогда на нагрев остаётся 9. Для нагрева одного литра воды на один градус нужно что-то около 1,2 Вт/ч энергии. За час ваш диод отдаст 9 Вт, т.е., поднимет температуру одного литра где-то на 7-7,5 градуса. (Это при идеальных условиях отвода тепла. Т.е., Вы греете воду в идеальном термосе!!! А если термос не идеален, а "забортный" воздух холодный - половина того!)))). А если не термос, а банка в холодном относительно помещении - то вообще может не нагреть - банка будет рассеивать больше, чем диод))))
    И всё это - в идеальных, можно сказать, лабораторных условиях... А ведь, и термоса нет... И КПД не 10%... и теплоотвод не идеален...
    Вспомните, сколько нужно погружному кипятильнику времени, чтобы нагреть стакан воды??? А ведь там - 300 Ватт. А это - где-то 50 ваших диодов!!!! А я как-то в мороз на улице грел... Так и не закипела... Только тёпленькой стала...

    В соседней ветке напряжение с силой тока путают, здесь - температуру с количеством теплоты...
    На конце сигареты при затяжке тоже больше 1000 градусов... Так зачем горны кузнечные, зачем тигеля, зачем домны??? )))). Давайте сигаретой металл плавить будем.))))


    у меня получается на 7,75 градусов 1 литр нагреетса...также на 1 градус в час можно нагреть 7,75 л воды (только 1 светодиод!) ...ну правильно где-то так и надо ... а тут задача нагреть на 1 градус 8-12 л в час (для 1 душа нормальный розовый объем) ... а дальше подогретая вода валит в бойлер и там уже догревается до 40-45 градусов ... ясно здесь надо серьезную теплоизоляцию во время и после нагрева светодиодом... там уже не банка будет ... а хотя бы ненужный но не разбит термос ...да и сам светодиод лучше непосредственно до половины загрузить в воду... С кипятильником свои проблемы он не совершенен - кипятильний греет сразу подавая большую мощность в банку в результате микро-закипания воды у спирали кипятильника уменьшается теплопередача в воду ... А здесь идет этапный нагрев ...
    Еще фишка в том, что люди не всегда когда заходят в ванну принимают душ и тратят много горячей воды ... при этом свет всегда включают ... каждое включения света вызывает нагрев воды ... то есть у нас увеличивается время для нагрева воды ...
    Понял квантовую механику - гений
  5. Новий Стандарт
    Цитата: Кудеяр
    Цитата: Новий Стандарт
    да понятно надо много диодов чтоби с 11 градусов (холодная вода в кране) нагреть воду в душе (до 50 градусов)...но подогреть (на 1 - 2 градуса) перед бойлером можна...в результате бойлер будет меньше жрать електричества с сети...а диод итак греетса без дела...

    У меня в зимнем саду стоят 5 диодов полного спектра по 50 ватт ...попробую их переделать летом на кастрюлю из алюминия 60 литров и эту горячуюю воду насосом запустить в батарею.


    насос здесь не обязателен ... нагретая вода может сама двигаться если в цепи есть обратный клапан ...
    Понял квантовую механику - гений
  6. Кудеяр Автор
    Цитата: Валерий
    Ну разве что.))))

    И ещё плюс -все люминевые заводы по миру можно закрывать...они больше не нужны ..есть банки с водой
    Правда ходит на протезах и устала раны штопать.
  7. Кудеяр Автор
    Цитата: Новий Стандарт
    насос здесь не обязателен ... нагретая вода может сама двигаться если в цепи есть обратный клапан ...

    Не насос нужен -люминивые заводы можно закрывать все!!
    Правда ходит на протезах и устала раны штопать.
  8. Кудеяр Автор
    Цитата: Новий Стандарт
    каждое включения света вызывает нагрев воды ... то есть у нас увеличивается время для нагрева воды

    Ещё на светодиод хорошо рыба ловится...эту поллитру надо положить в большую банку закрыть и опустить в воду ...рыба тоже любопытная..
    Правда ходит на протезах и устала раны штопать.
  9. Новий Стандарт
    Цитата: Кудеяр
    Цитата: Новий Стандарт
    каждое включения света вызывает нагрев воды ... то есть у нас увеличивается время для нагрева воды

    Ещё на светодиод хорошо рыба ловится...эту поллитру надо положить в большую банку закрыть и опустить в воду ...рыба тоже любопытная..


    на счет рыбы слишал интересно ... я во недавно пробовал тот светодиод полностью с собственным радиатором загружать в воду ... правда контакты надо нормально изолировать ... в дистиллированной водой конечно проще ... нормально светит правда не знаю на долго ли... и да саму воду можно подкрашивать. ..альтернатива неоновым вывескам ...
    Понял квантовую механику - гений
  10. Кудеяр Автор
    Цитата: Новий Стандарт
    на счет рыбы слишал интересно ... я во недавно пробовал тот светодиод полностью с собственным радиатором загружать в воду ... правда контакты надо нормально изолировать ... в дистиллированной водой конечно проще ... нормально светит правда не знаю на долго ли... и да саму воду можно подкрашивать. ..альтернатива неоновым вывескам ...

    Я приклеивал на светодиод линзу и на радиатор и опускал в воду .....если хорошо силиконом изолировано -он не перегорит
    Правда ходит на протезах и устала раны штопать.
  11. Valentin-sky
    Чем клеишь радиатор к поверхности? Марку можете подсказать?
  12. Кудеяр Автор
    Цитата: Valentin-sky
    Чем клеишь радиатор к поверхности? Марку можете подсказать?

    На 2 фото тюбик ...это клей
    Правда ходит на протезах и устала раны штопать.
