    Блок питания ИПС-1 вторая жизнь

    ИПС-1 модернизация.

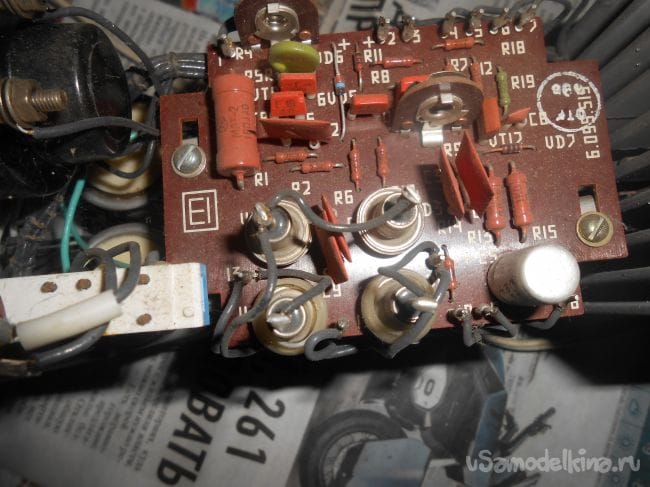

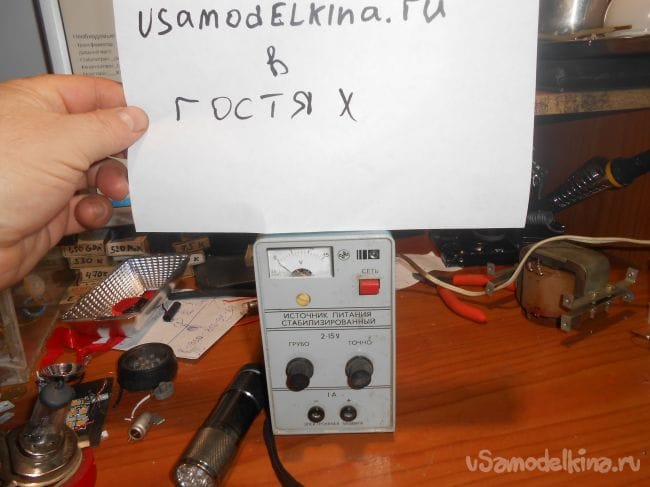

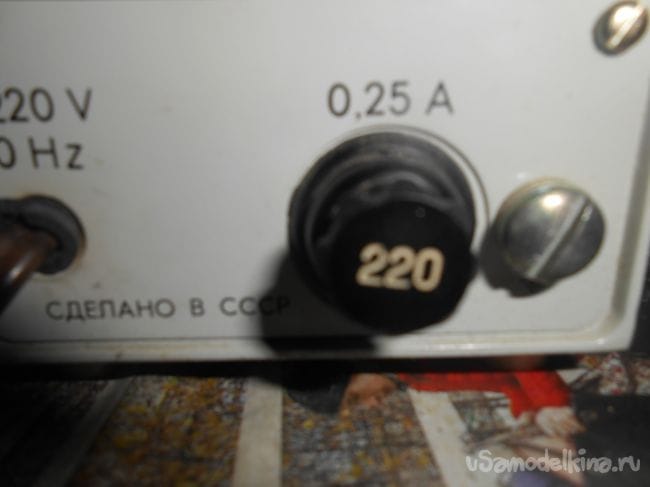

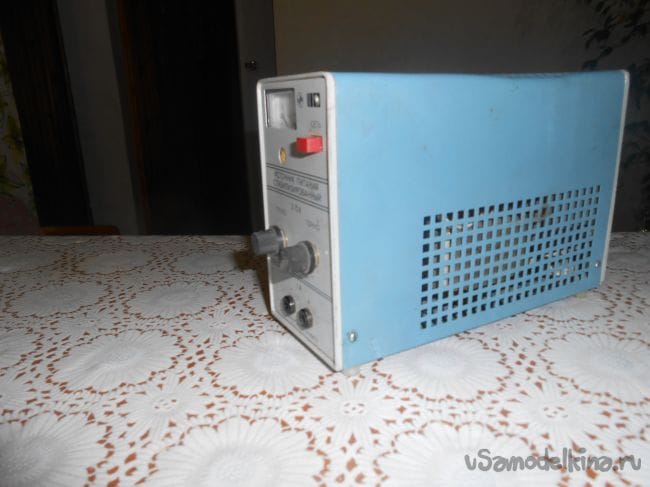

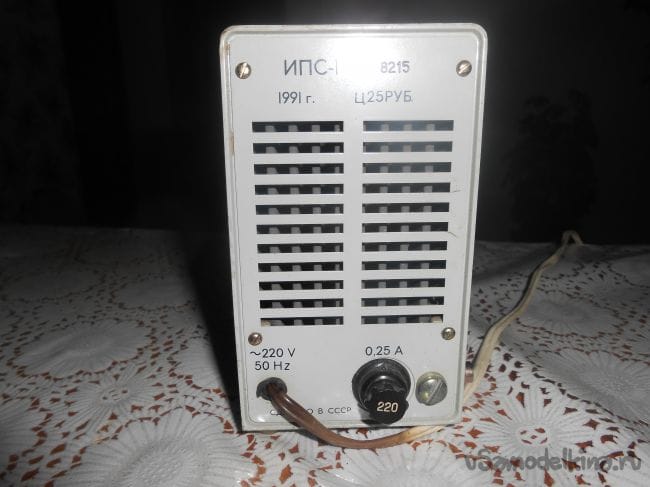

    Попался мне в руки раритет Советских времен ИПС-1











    Источник питания ИПС-1 - удачное изделия советской промышленности.
    Регулируемый 0-15В (2-15В данная модификация) источник с режимом ограничения тока в 1А, легко "разгоняемой" до 1,5 А. Малые размеры, высокая надежность.

    Заводской ток срабатывания защиты до 1А, выходное напряжение 15В. Габаритная мощность установленного трансформатора ШЛ16х32 составляет 38ВА. Таким образом, конструкция данного блока имеет значительные резервы, реализация которых позволила значительно увеличить выходную мощность.

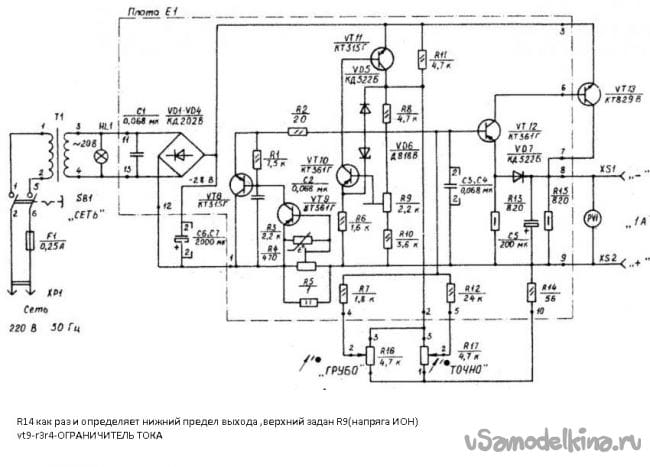

    Схема:

    Если демонтировать трансформатор, выпрямитель, 2 здоровых конденсатора и воткнём вместо всего этого зарядку от ноутбука, то запросто получим БП на двадцать вольт и пять ампер. Всё зависит от характеристик зарядки.
    У меня под рукой был зарядник 19 В 4,76 А.

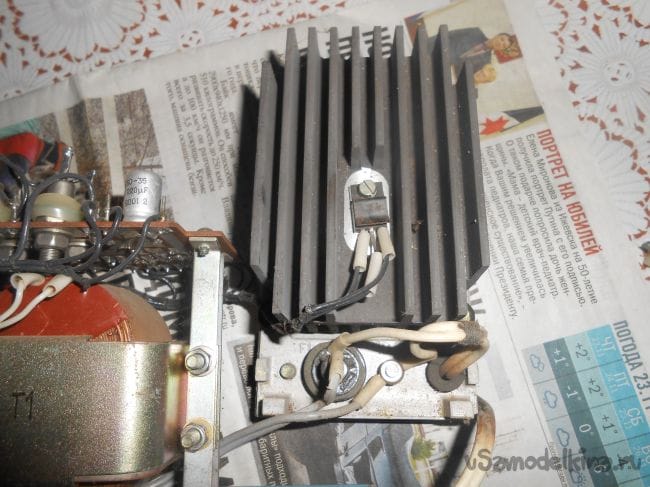

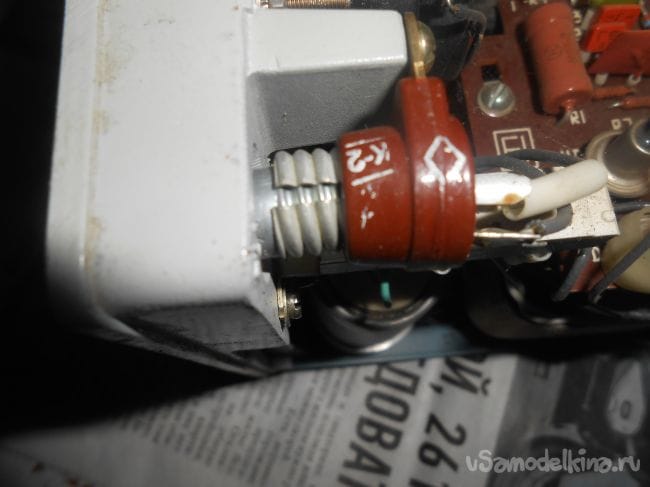

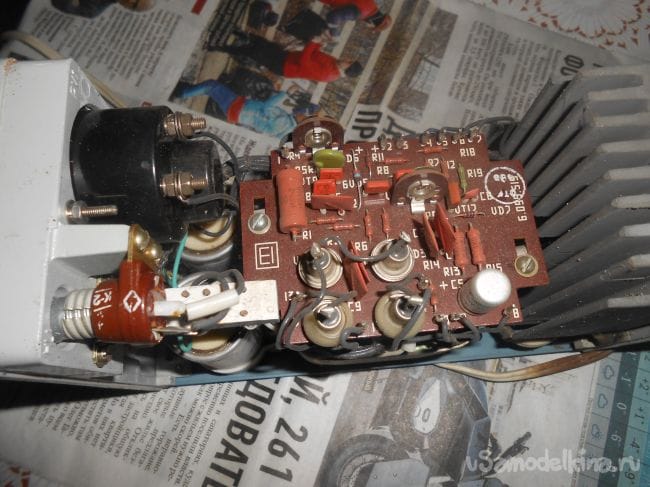

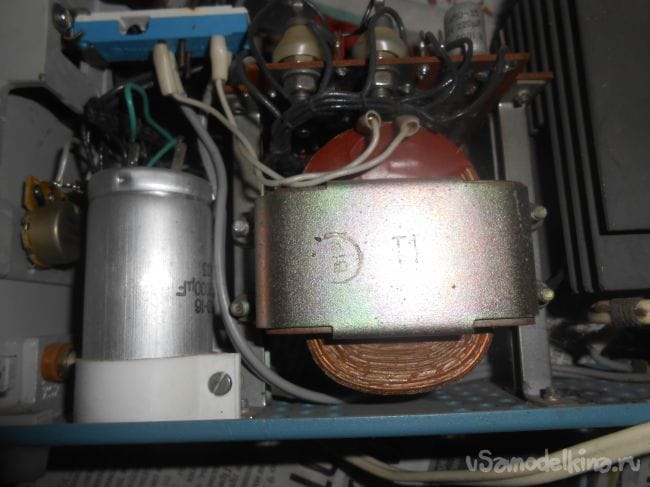

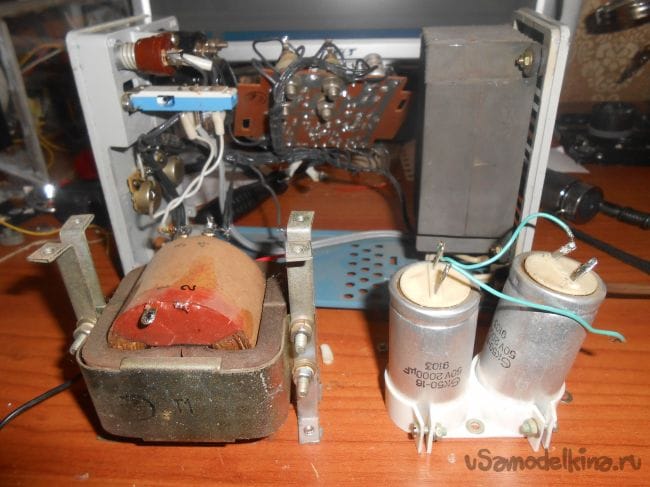

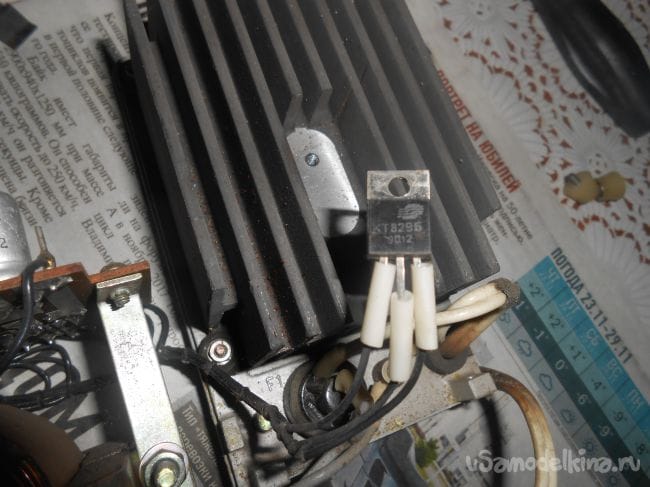

    Демонтируем все лишнее:

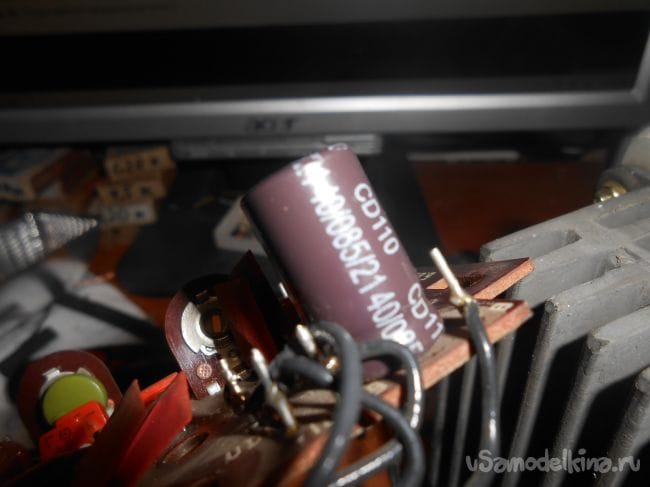

    Меняем конденсатор С5 – 16в 220 мФ на конденсатор 2200 мФ 25 в (что было)

    Лампочку 26 В 0,12 А мощностью 3 Вт

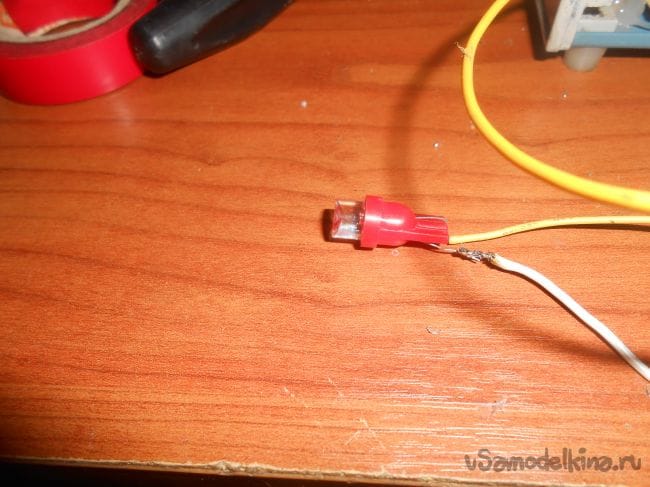

    Заменим на светодиод с автомагазина на 12 вольт (идет с ограничивающим резистором, не нужно расчеты производить).
    Подключение светодиода производится через стабилизатор L7812, питание с выхода.
    К нему же подключается кулер для охлаждения

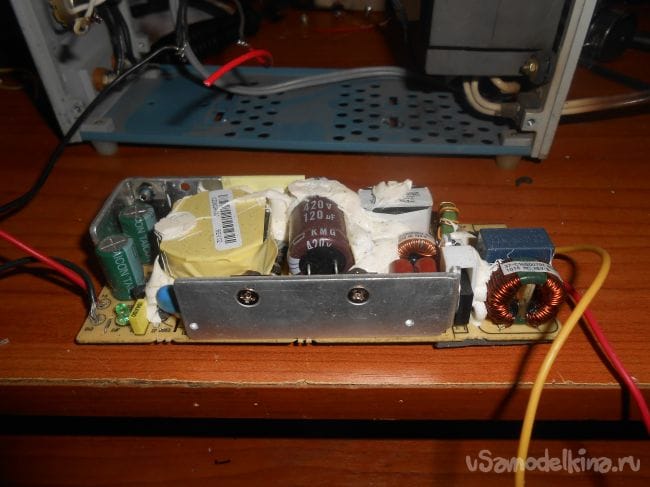

    Извлекаем блок питания зарядного устройства из корпуса

    Подключаемся к сети от ИПС и выход с зарядного (вместо 2х демонтированных конденсаторов устанавливаем один 2200 мФ на 25 вольт) согласно схеме:

    Собираем и регулируем
    R14 определяет нижний предел выхода
    Верхний предел задан R9
    vt9-r3, r4-ОГРАНИЧИТЕЛЬ ТОКА.

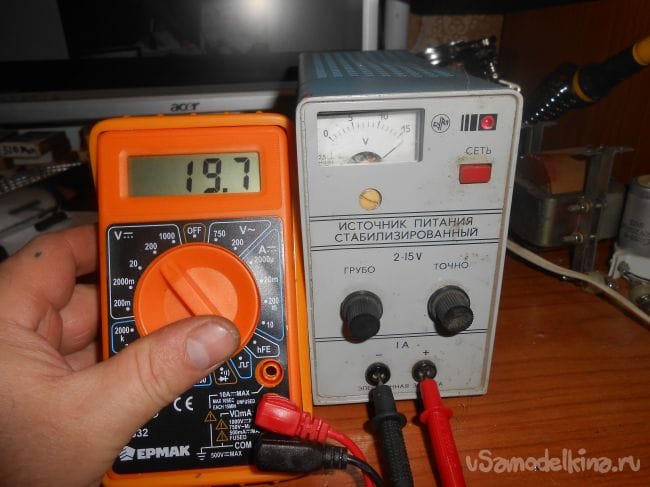

    Верхний предел в показаниях: 19,7 вольт
    Нижний предел 0 вольт

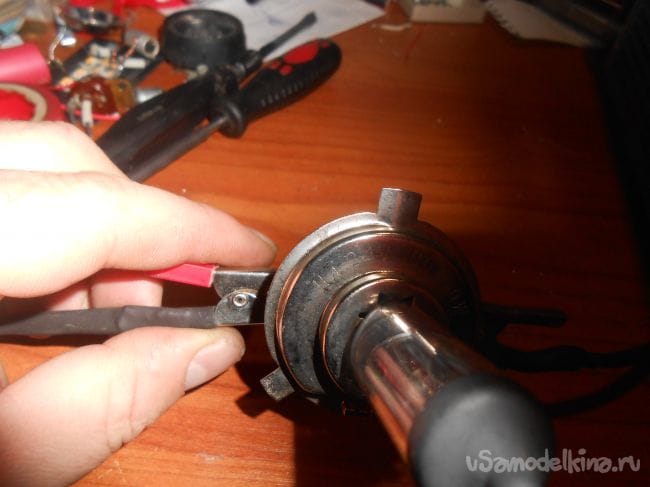

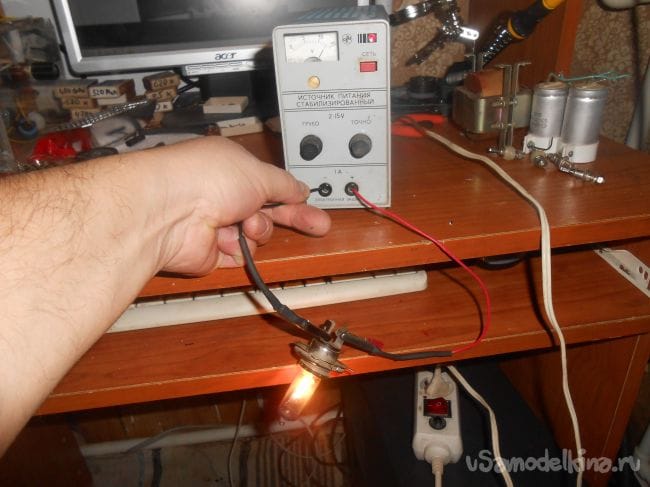

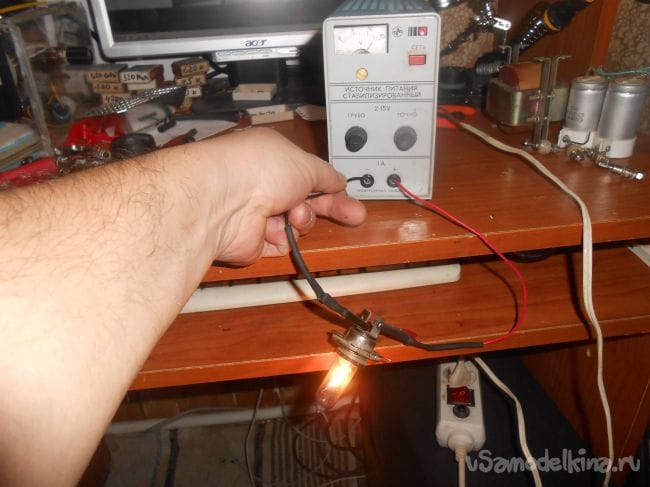

    Тестирую автомобильной фарной лампой Н4 на 24 вольта (под рукой другой нет…)



    ИПС держит 2 ампера без проблем! Проверить пока больше не чем.
    Осталось дождаться вольтметр амперметр из поднебесной и блок еще послужит!

    Пришла мысль: Регулировку по току нужно вынести наружу, тогда и аккумуляторы 18650 заряжать можно.
    Всем спасибо!
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

    Простой блок питания, выдающий 17 вольт, своими руками

    Универсальное Зарядно Разрядное устройство для шуруповерта

    7.4
    Идея
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    9.1
    Описание
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    7.7
    Исполнение
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    Итоговая оценка: 8.1 из 10 (голосов: 7 / История оценок)

    Добавить комментарий

    30 комментариев
    Гость Андрей #90170

    Зачем блок питания изуродовал? Верни все как было, а импульсное гуано можно на Алиэкспресс купить за копейки.

    st-shur #86655

    Шикарный и надежный корпус, лучше многих современных. Может подойти, как для различных БП, так и для любых других проектов. Особенно если почистить, покрасить и будет как прямо из магазина! good

    Гость Миха #86614

    Испоганил нормальный БП....

    Korolev #72289
    Гость Андрей,
    Он даже не понял, что сломал хороший БП превратив его в источник помех

    Не так страшен чёрт, как его малюют. Далеко не все импульсные БП такие уж и шумные, большиннство всё-таки соответствуют тех. требованиям. Возможно Вам просто не повезло с конкретным экземпляром?

    Гость Андрей #72278
    Паяла,


    Он даже не понял, что сломал хороший БП превратив его в источник помех.

    Гость Андрей #72277

    Если воткнуть вместо нормального трансформатора непонятно что от ноутбука, будет шумная фиговина выдающая стену помех. Зачем неумелыми действиями портить хорошую вещь?

    ino53 #41671
    Паяла,
    Согласен, но зачем так грубо...
    Паяла #41667
    Еблан автор, испортить хороший БП ради импульсного говна
    Khabibra #17234 Автор
    Такие МЛТ не пойдут, у них большое сопротивление, а нужно ( в моем случае) 0,88 Ом, то есть меньше одного Ома. Закажите в Китае, там кучка таких резисторов копейки стоит.
    Антон12 #17231
    Здравствуйте, не подскажете в замен резистора, что на схеме обозначен как R5, из тех что у меня есть что-то подойти может, я просто не могу разобраться, ибо не мое это.
    Khabibra #15217 Автор
    Это индикатор! Я сделал на авто реле.
    Khabibra #15216 Автор
    Блок компактный, просто сказка! Держит КЗ 4 ампера без напряга.
    Khabibra #15139 Автор
    Все гениальное просто!!! Спасибо.
    Новий Стандарт #15138

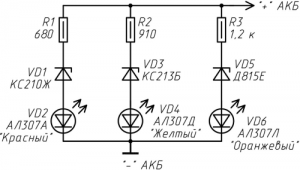

    а разряда вот простая схема...
    You Tube: Nazarii V. Спасибо за подписки, лайки, комментарии !
    Новий Стандарт #15137
    возьмите микросхему L200C схемка в нете прикольная сам часто паял она сама себя контролирует при заряде ... только радиатор надо ...
    You Tube: Nazarii V. Спасибо за подписки, лайки, комментарии !
    Khabibra #15136 Автор
    Вечер добрый! Собираю зарядное для шуруповерта не могу придумать устройство контроля разряда, не индикатор, дешево и сердито. Не подскажите варианты ?
    Khabibra #15121 Автор
    Согласен, " поставить несколько резисторов внутри и переключать их", оптимальный вариант!
    Nruter #15120
    Khabibra,
    проволочный реостат :). Если серьезно, то не надо его вытаскивать. Достаточно того, что есть. Можно поставить несколько резисторов внутри и переключать их. Будет несколько регулируемых порогов срабатывания.
    Nruter #15119
    Khabibra,
    проволочный реостат :).
    Nruter #15118
    Khabibra,
    проволочный реостат :). Если серьезно, то не надо его вытаскивать. Достаточно того, что есть. Можно поставить несколько резисторов внутри и переключать их. Будет несколько регулируемых порогов срабатывания.
    Khabibra #15117 Автор
    Поставил R5 0,88 Ом (меньше срабатывает защита при подключении 55w лампочки), Ампераж при подключении данной лампочки, при 12 вольтах = 4,8 А.
    У меня вопрос: Если R5 вытащить наружу и сделать переменным для регулировки тока, какой должен быть переменный резистор ?
    Nruter #15113
    Максимальный ток для КТ829 составляет 8А. Если на входе БП у Вас 24 В, на выходе 10 В, то на транзисторе будет падать 14 В. Теперь 60 Вт разделите на 14 В и получите максимальный ток, который можно получить. Это будет 4,3 А
    Nruter #15112
    Есть основные параметры - максимальная рассеиваемая на коллекторе мощность, максимальное напряжение на коллекторе, максимальный ток коллектора. Всё остальное производные от этих параметров. При подаче на коллектор напряжения 24 вольта с импульсного блока питания и учитывая напряжение насыщения 2 вольта, на выходе можно получить 22 вольта с током в нагрузке до 8 ампер. При этом на коллекторе будет рассеиваться мощность 2 вольта * 8 ампер = 16 Ватт при максимально допустимой 60. Чем ниже напряжение на выходе блока питания (чем больше падение напряжения на транзисторе), тем меньший ток может выдать этот блок питания. Например, при выходном напряжении 2 вольта максимальный ток этого блока питания равен 2,7 ампера. Для получения этого параметра нужно Pmax (60 Вт) разделить на Uke(22 В). Отсюда Imax=2.7 A.
    И не нужно лезть в графики. Тем более, что последний график на рисунке не соответствует параметрам, напечатанным рядом.
    Khabibra #15111 Автор
    Спасибо. Про ОБР впервые узнал, возьму на ум... буду (постараюсь) придерживаться данных параметров ( выпишу, приклею на бп).
    при 10 В (10 В на выходе БП) - 4 А. то есть 4 ампера максимальный ток для кт829 ?
    Иван_Похмельев #15107
    ОБР - область безопасной работы. Представляется в параметрах транзисторов в виде диаграммы
    , ограничивающей внутри себя допустимые сочетания параметров.
    Nruter #15102
    Что такое ОБР? И что это за параметры приведены?
    Иван_Похмельев #15100
    Не забудьте про ОБР: при напряжении на КТ829 20 В (то есть, при 0 на выходе БП) максимально допустимый ток 1 А, при 15 В (5 В на выходе БП) - 2 А, при 10 В (10 В на выходе БП) - 4 А.
    Nruter #15093
    Уменьшится. Только нужно экспериментировать. Вся система работает так. Через параллельно соединенные резисторы R3, R4 и R5 протекает полный ток нагрузки. С движка R4 снимается часть напряжения, которое образуется на этих резисторах и подается на базу VT9. Он начинает приоткрываться и, следом за ним приоткрывается VT8. Он через резистор R2 призакрывает VT12. При этом призакрывается VT13. Напряжение на выходе уменьшается. Отсюда простой вывод - для увеличения тока срабатывания защиты (в разумных пределах) необходимо уменьшить значение резистора R5. Все остальные элементы схемы к защите не имеют отношения.
    Khabibra #15088 Автор
    Спасибо! Сегодня тестировал 12 вольтовую 55W, в качестве амперметра - мультиметр, показания 4 ампера, но просадка 3 вольта...Если заменить по вашему совету R5 на 0,33 Ома просадка уменьшится?
    Nruter #15086
    Идея отличная, исполнение замечательное. Учитывая, что максимальная рассеиваемая мощность на коллекторе КТ829В составляет 60 Вт и максимальный постоянный ток коллектора 8 А, можно увеличить выходной ток до 3-3,5 А уменьшив номинал R5 до 0,33 Ом и увеличив его мощность до 5 Вт.
    Удачи!
