Доработка зарядника для шуруповёрта

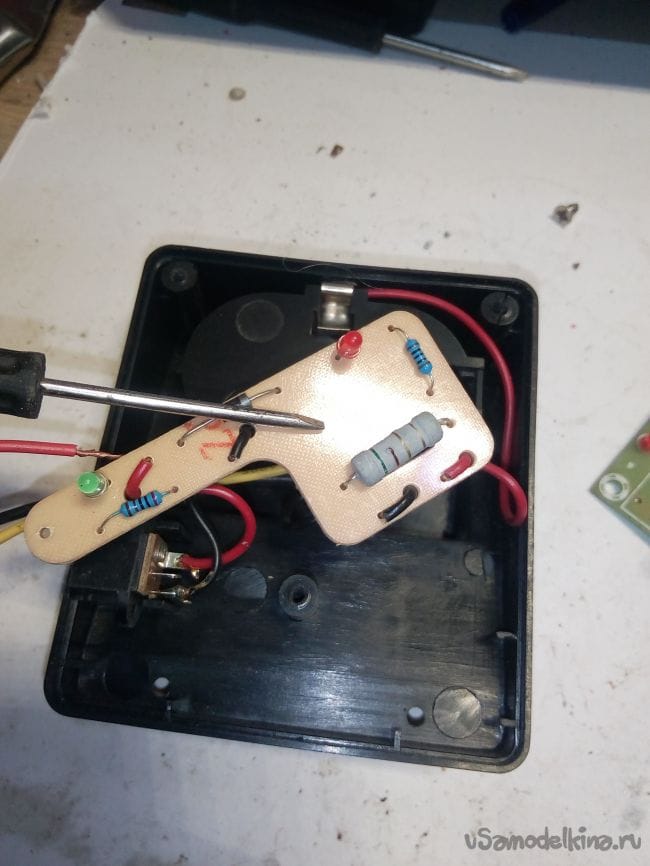

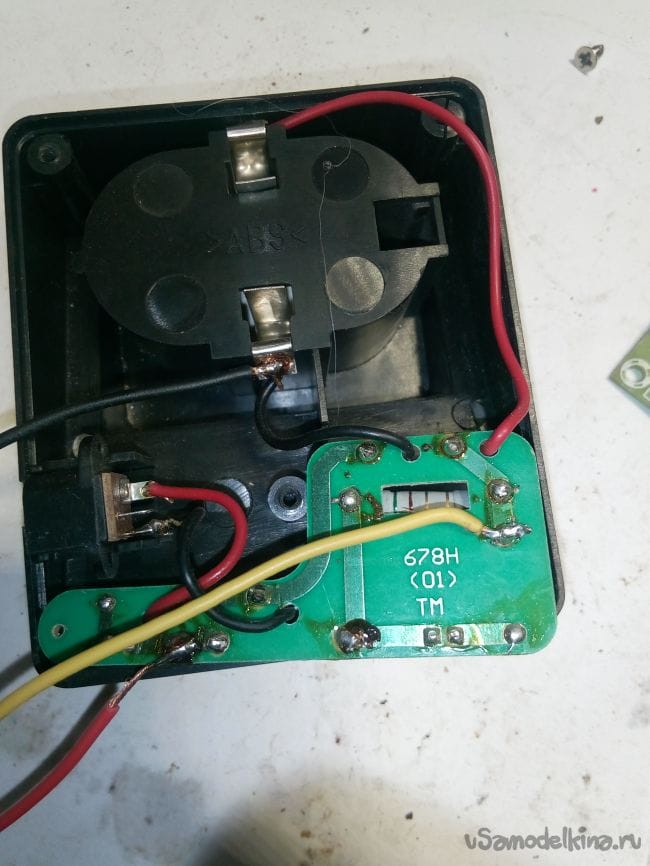

Есть у меня дешёвый шуруповёрт 14,4v.Блок питания этого зарядника с примитивной схемой на 18V,300ma.

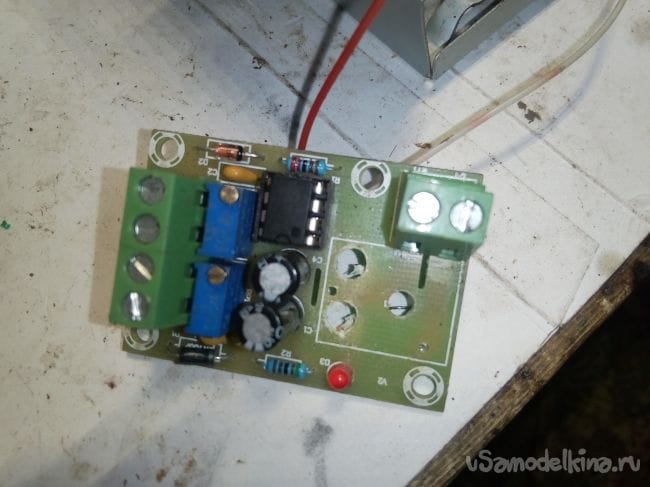

При зарядке аккумулятора, был чувствителен его нагрев. Замерил напряжение во время зарядки и оказалось 17.5v, что не очень хорошо для ni-cd аккумуляторов. При такой напруге, они уже жарились. У меня лежал давно заказанный на Алике модуль xh-m601

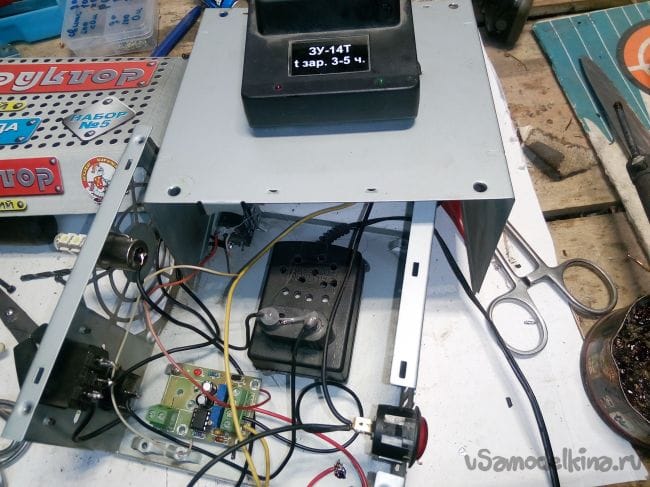

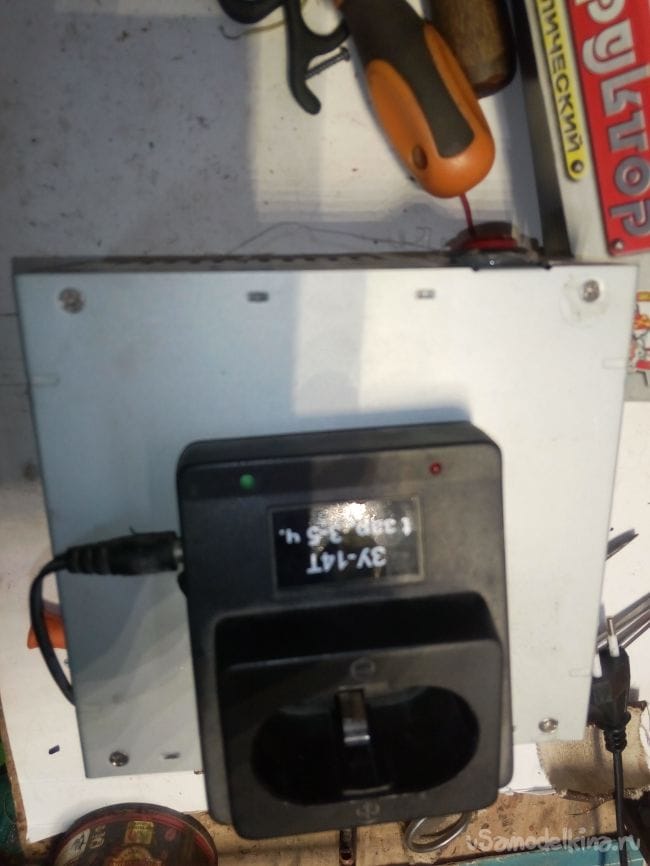

Со сгоревшим реле и я решил с помощью него делать отсечку по верхнему напряжению во время зарядки аккумуляторов. Заменил на модуле реле, а корпус для самоделки взял от БП старого компа.

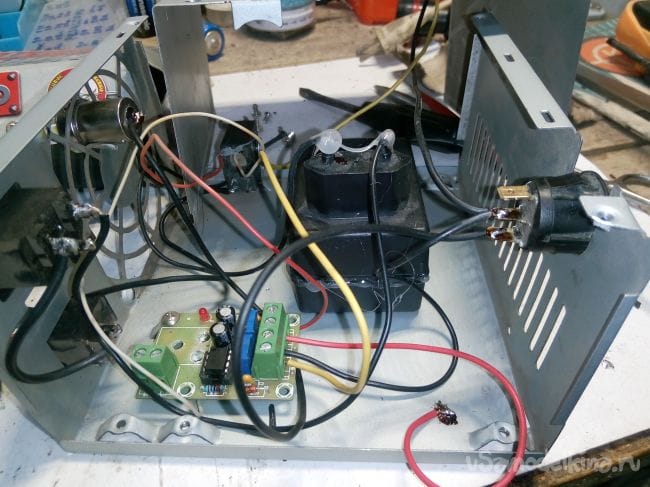

Установил модуль, а блок питания оставил тот же. Установил автомобильную светодиодную лампочку, чтоб мягко до разряжать аккумуляторы. На модуле нижнее значение выставил 10v, верхнее выставил 16,8v. Верхнее значение я выставлял во время зарядки, контролировал вольтметром.
