Точило из двигателя от стиральной машины

Продам эту самоделку или изготовлю на заказ. Напишите мне или оставьте комментарий для обсуждения деталей.

Универсальное и очень доступное точило из подручных материалов.

Для изготовления, на понадобятся:

Инструменты:
Дрель.
Болгарка.
Ручные инструменты.
Сварочный аппарат. и т.д.

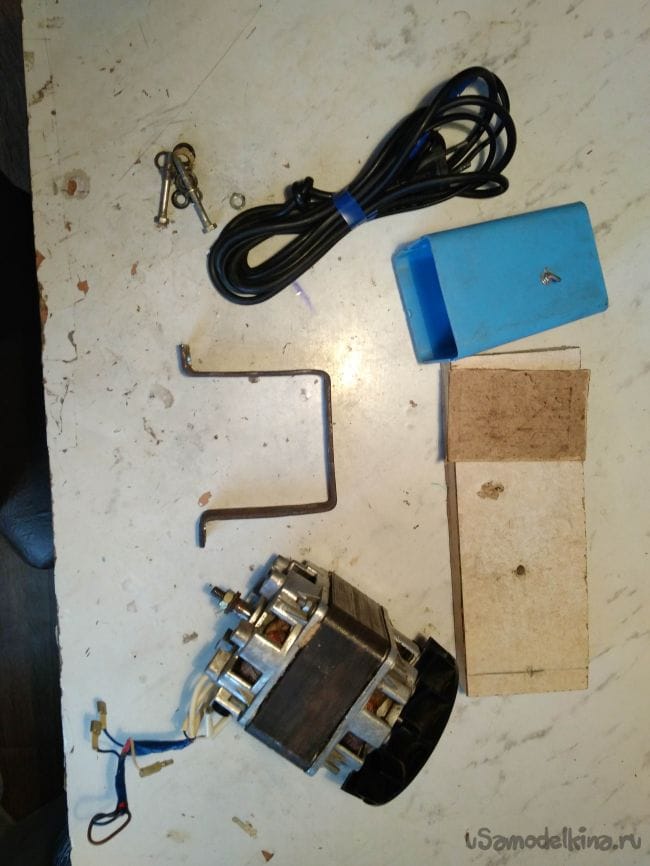

Материалы:
Двигатель.
Металлическая полоса.
Дощечка (основа).
Корпус (под электронику).
Крепежи (болты, гайки и т.д.).

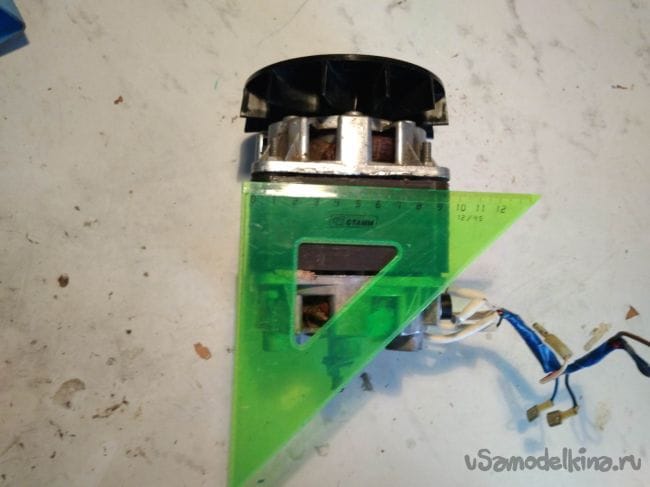

И так поехали. Для начала сделаем замеры двигателя, для будущего крепления.

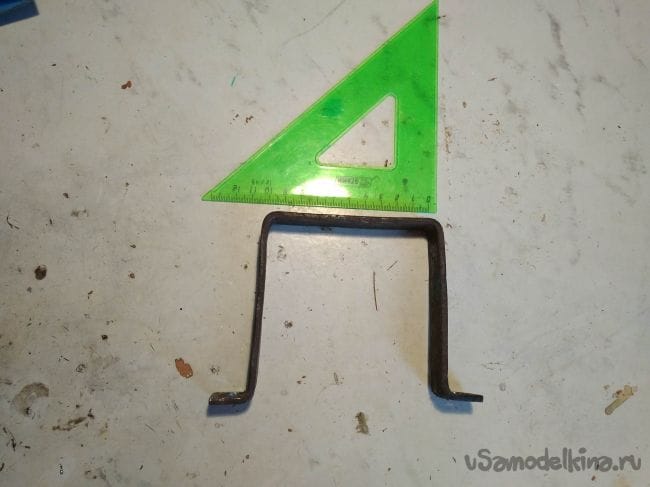

Затем при помощи тисков и молотка, изготавливаем вот такую скобу из металлической полосы.

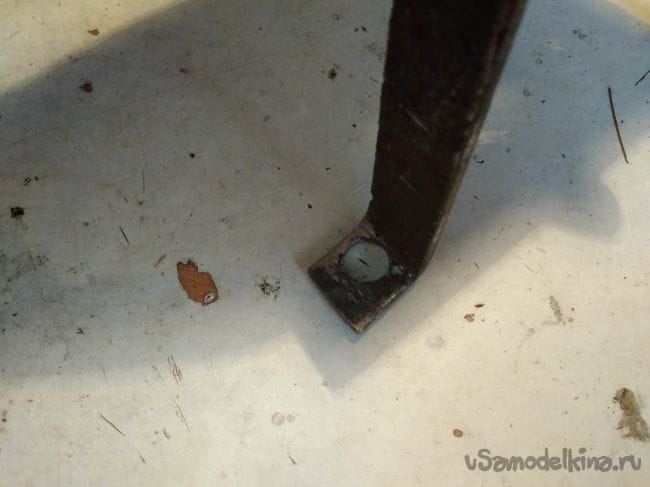

На концах будущего крепежа просверливаем два отверстие.

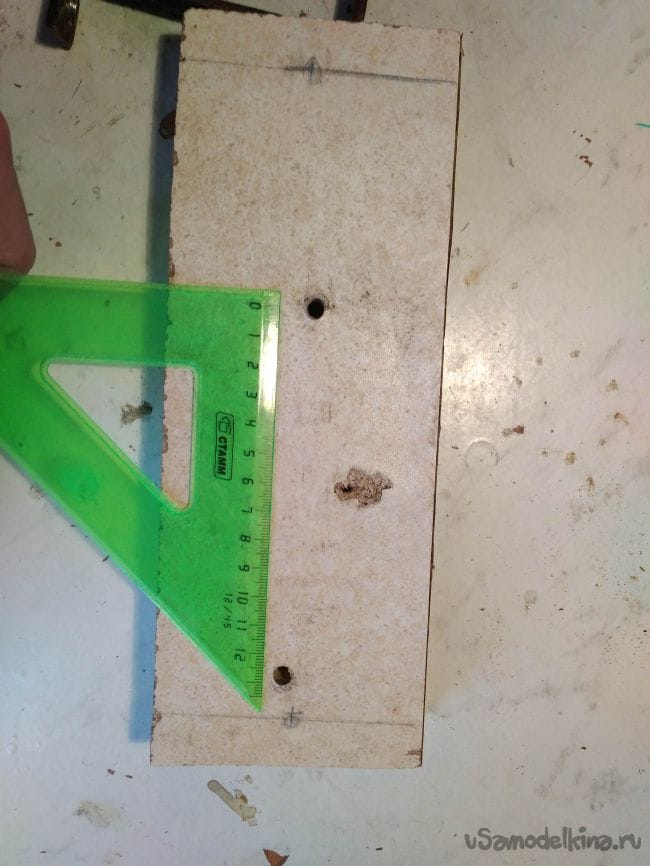

На самой дощечке сверлим два отверстия под саму скобу.

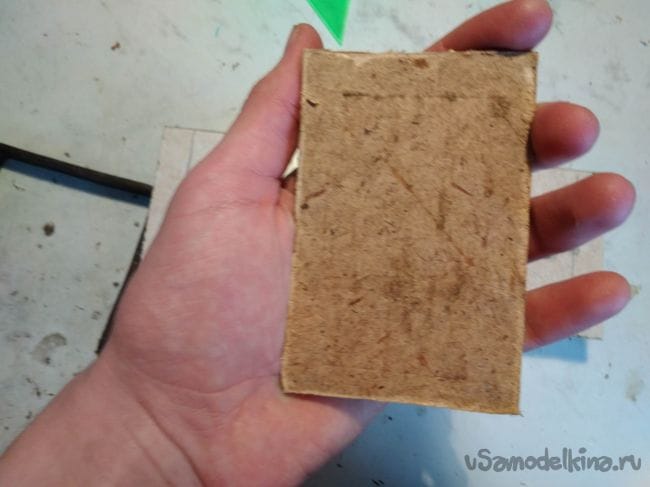

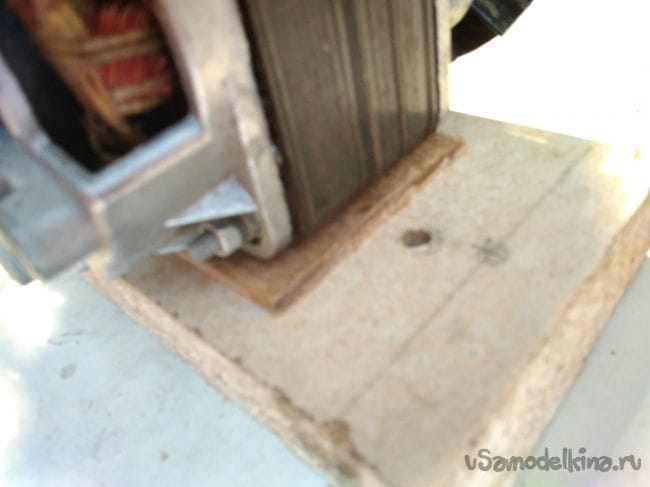

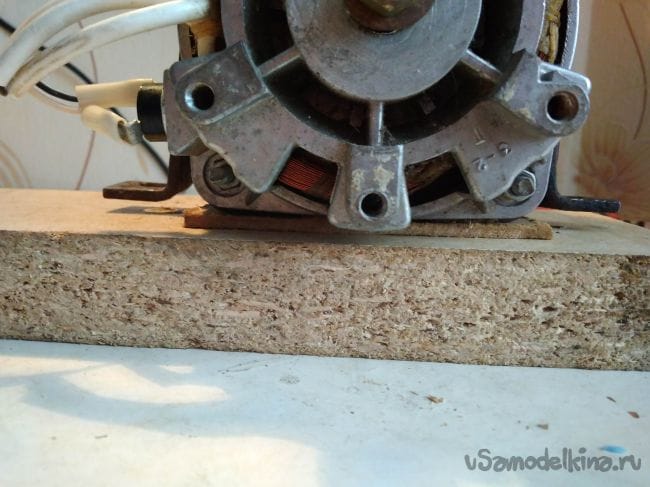

Отрезок ДВП будет служить в качестве прокладки под двигатель, для погошения вибрации.

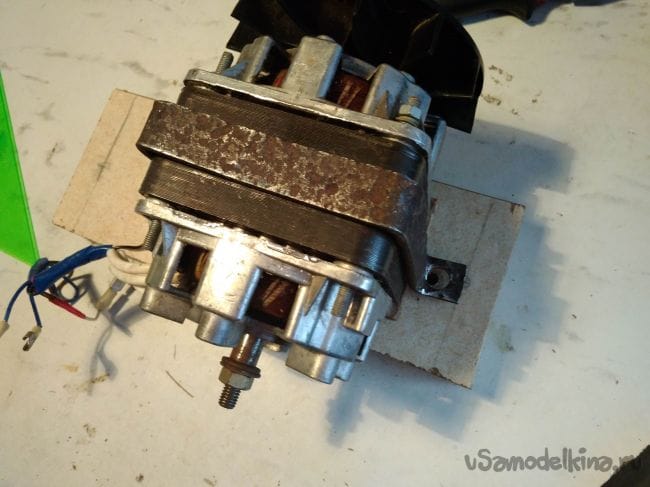

Устанавливаем двигатель.

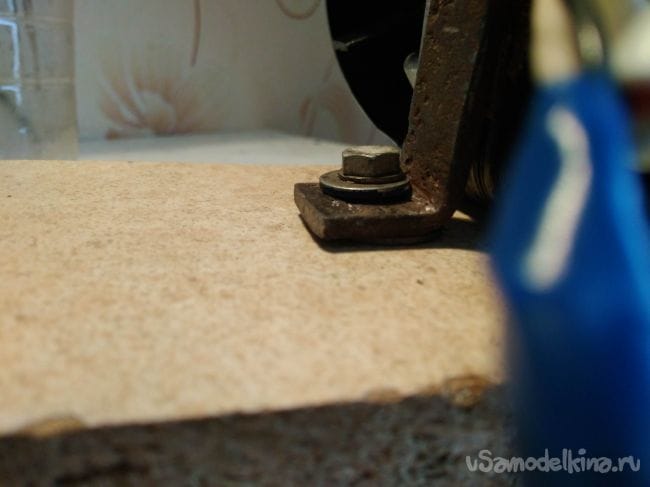

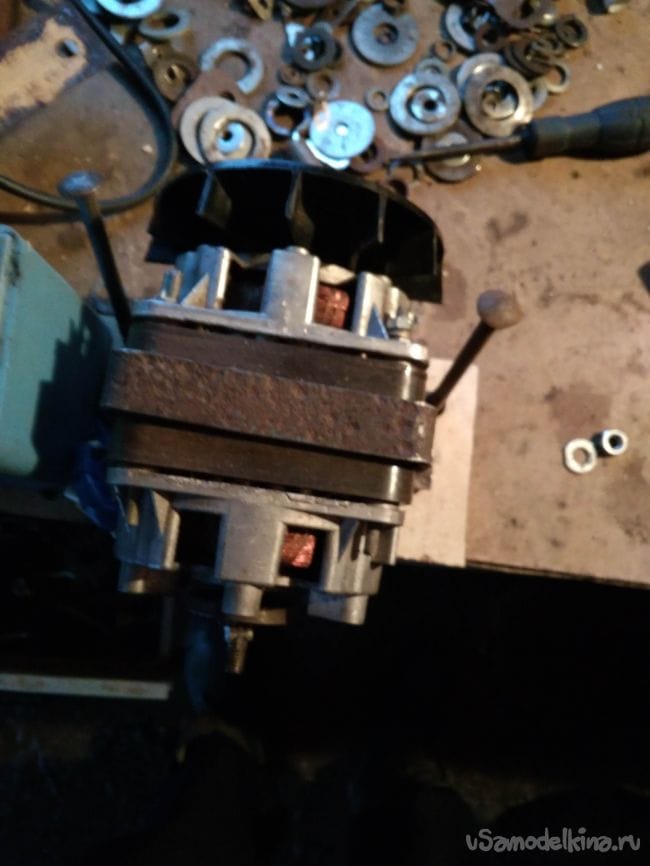

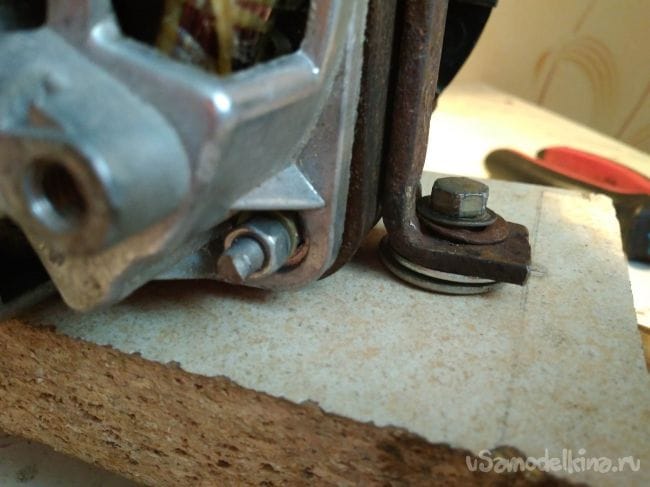

Фиксируем при помощи скобы, и затягиваем всё это болтами, под шляпки гаек и болтов подлаживаем шайбы.

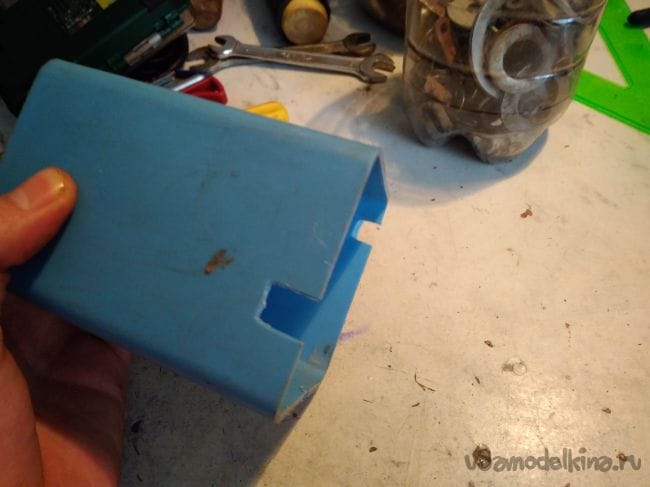

В качестве корпуса у меня будет служить коробочка. В которой делаем две прорези под провода.

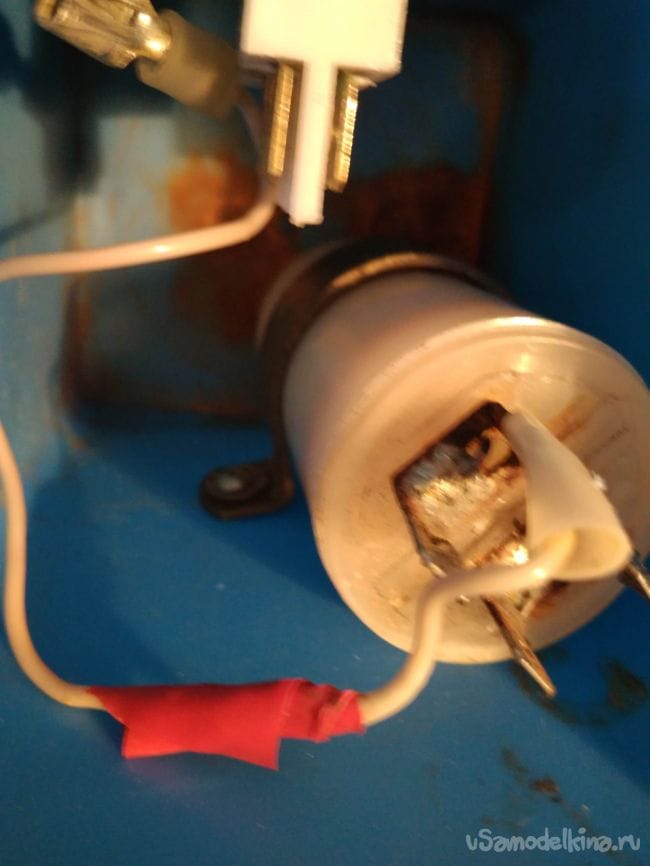

При помощи штатного крепления, фиксируем конденсатор на самом корпусе.

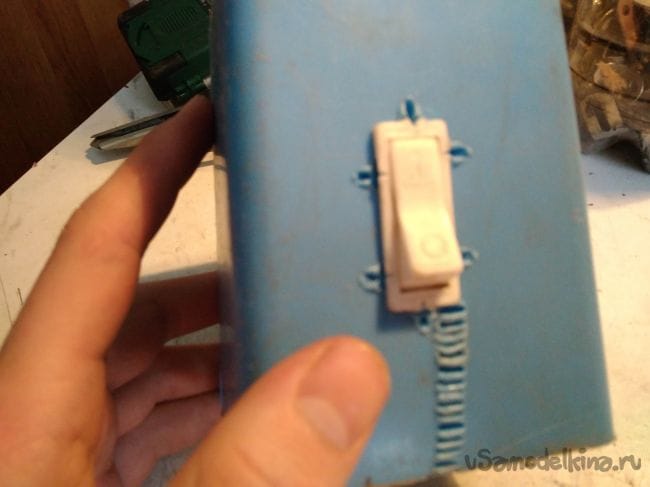

Устанавливаем выключатель.

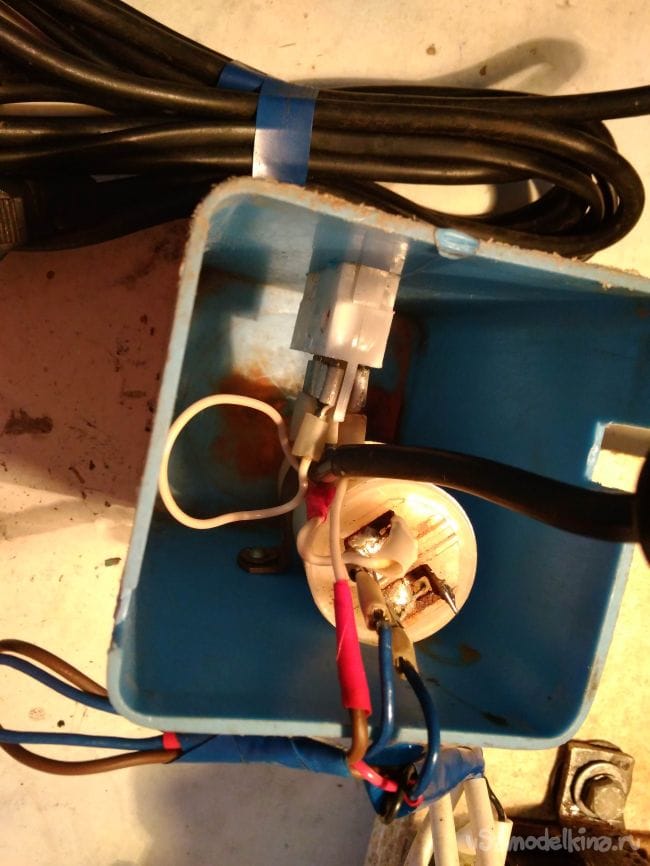

Подключаем электронику, здесь главное не ошибиться при подключении, лучше всего при себе иметь мультиметр, или схему ( в интрнете полно).

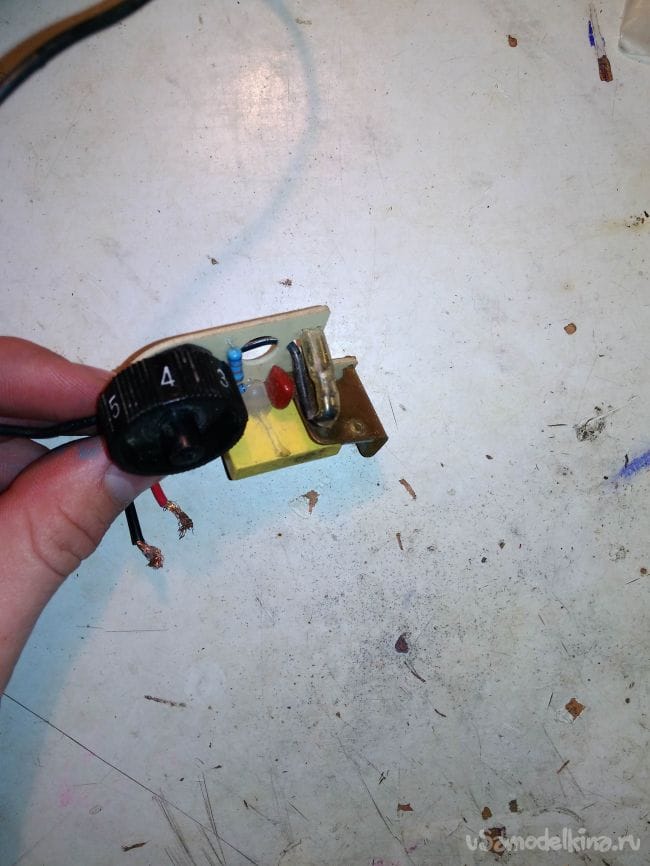

Изначально я хотел поставить регулятор оборотов, но так как двигатель мало оборотистый я подключил штатную электронику.

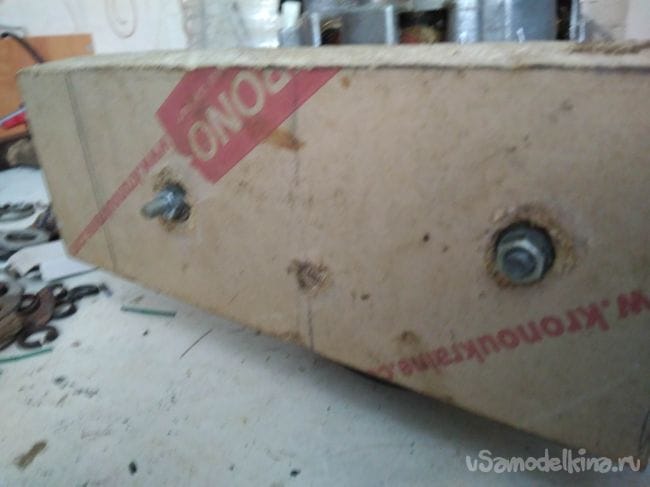

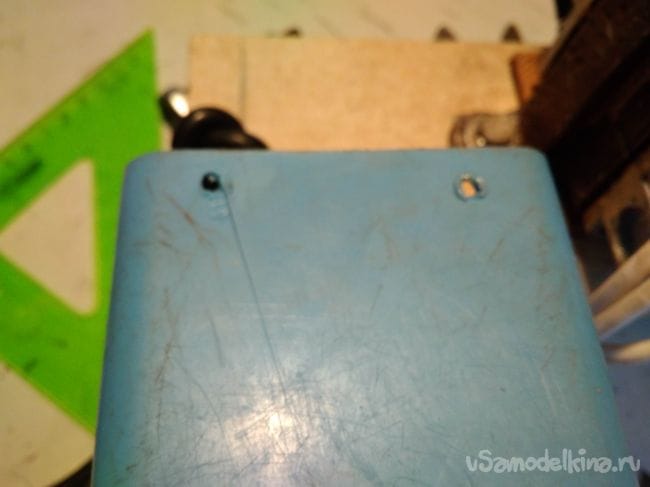

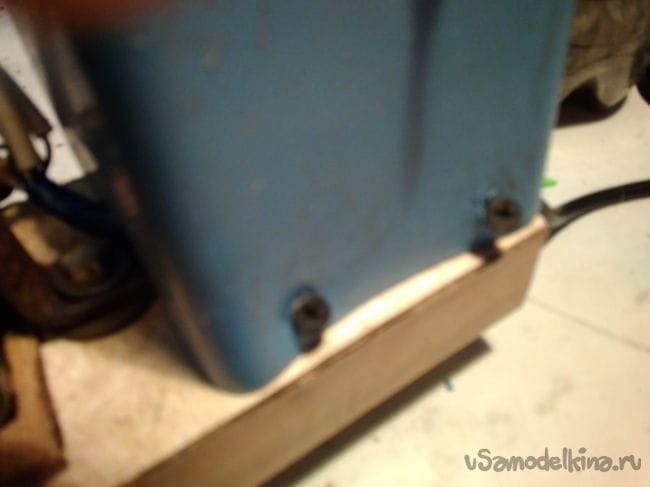

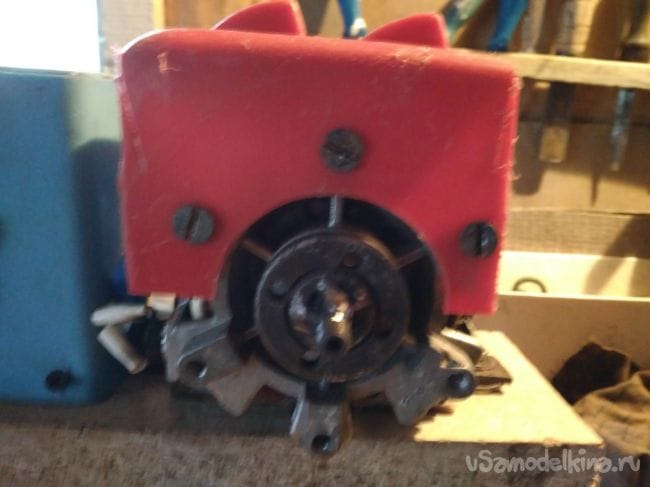

В корпусе делаем четыре отверстия под шурупы.

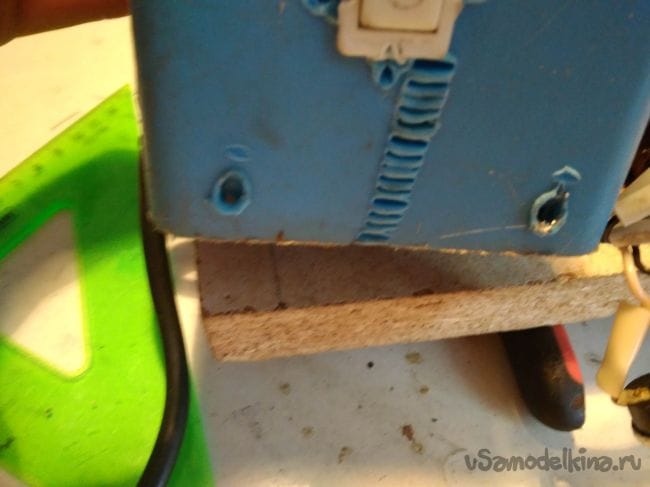

И под небольшим углом закручиваем.

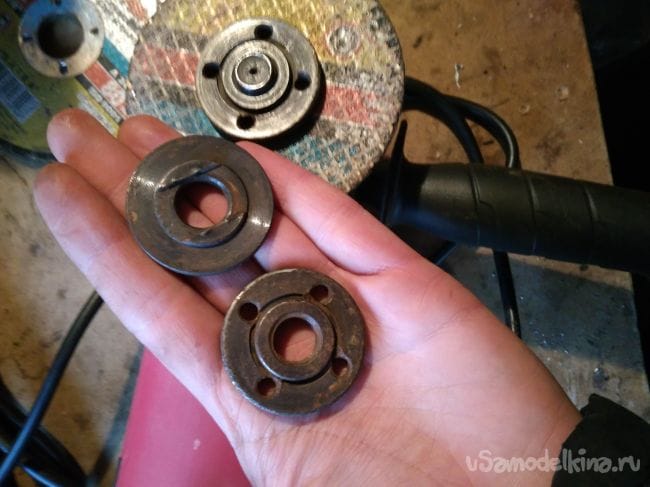

Для крепления абразива нам понадобятся две важных детали, это две шайбы от старой болгарки.


Одну из шайб устанавливаем как на фото, здесь точность играет важную роль.

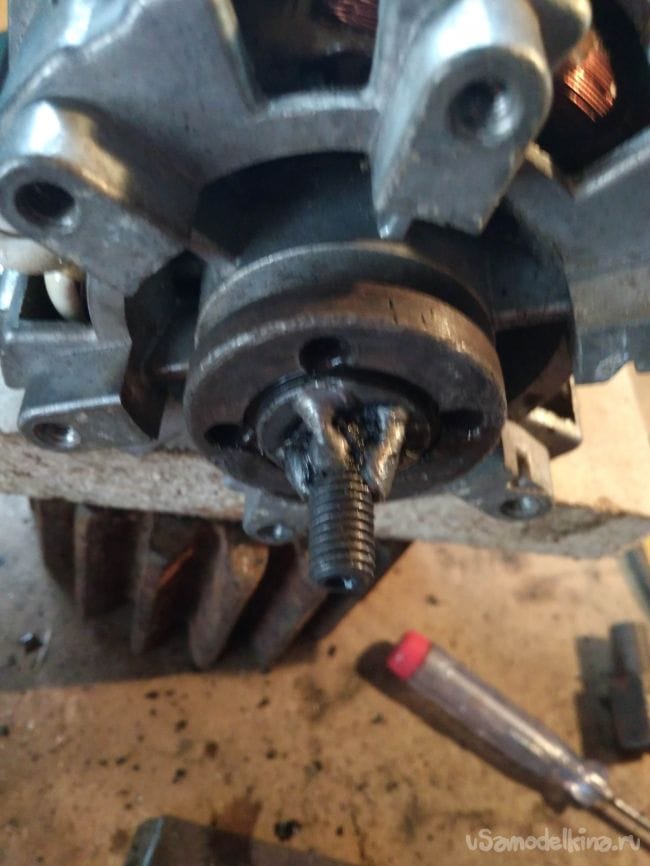

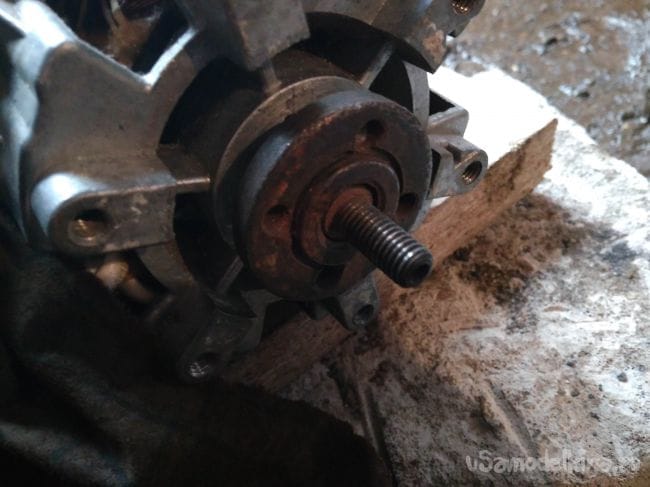

При помощи сварки прихватываем шайбу, и крепление почти готово.


Далее, стачиваем шайбу с двух сторон как на фото, чтоб она хорошо сидела в пазах второй шайбы.

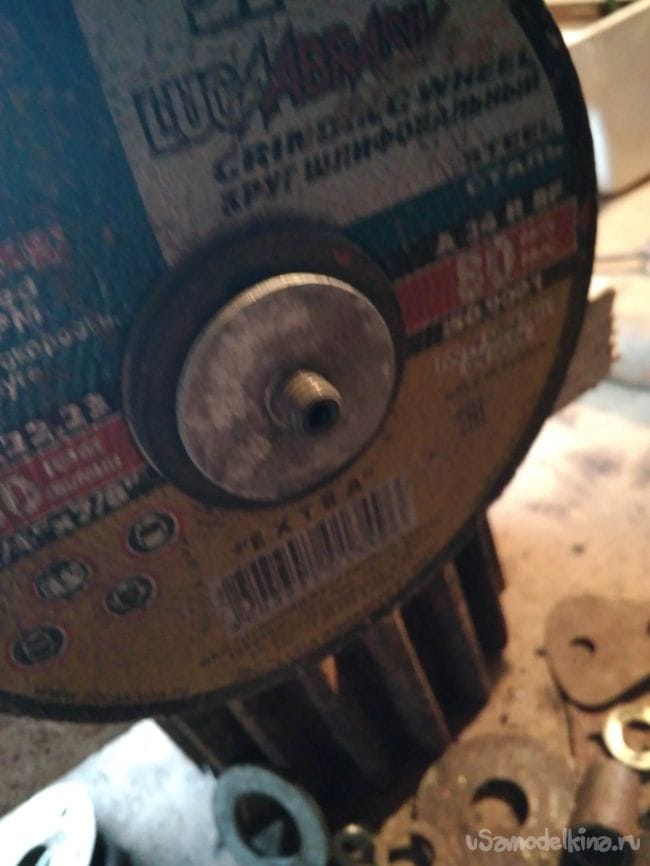

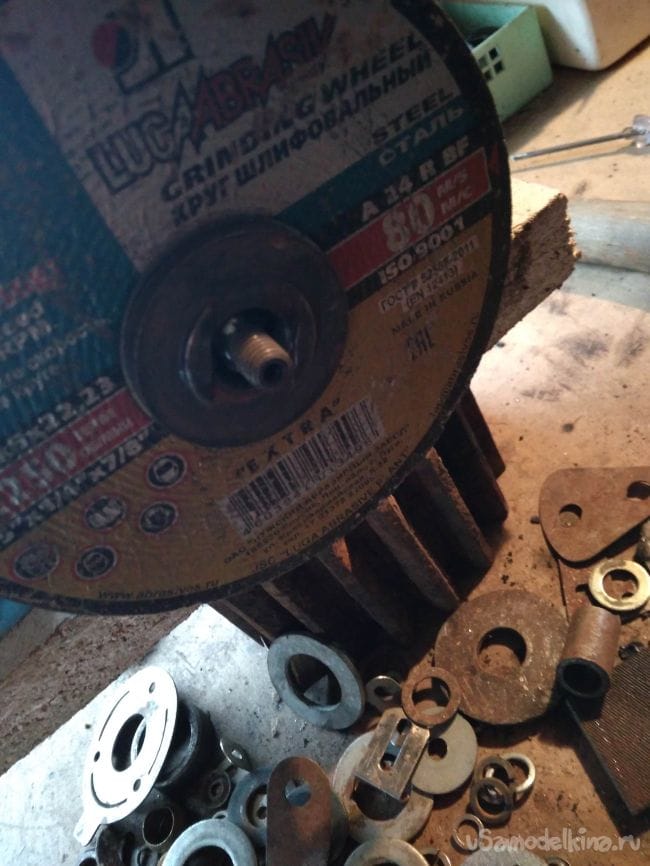

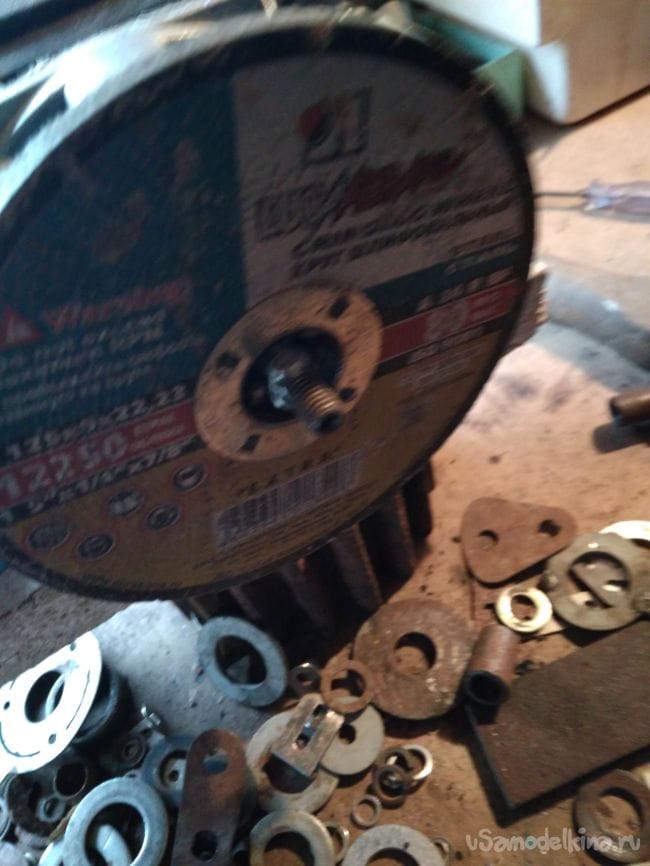

Устанавливаем абразив.

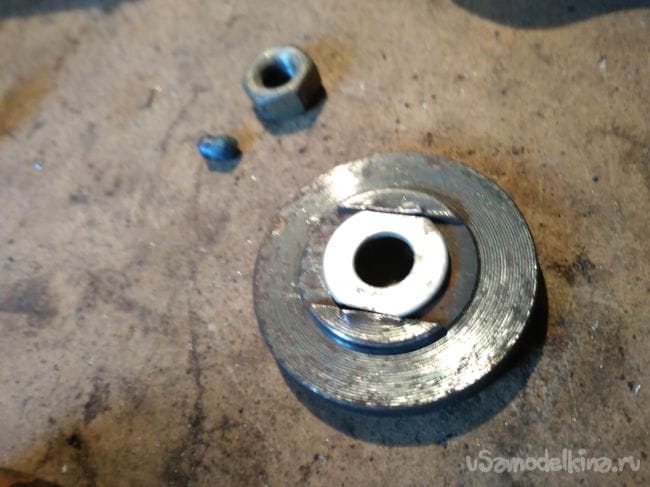

Затем вторую шайбу.

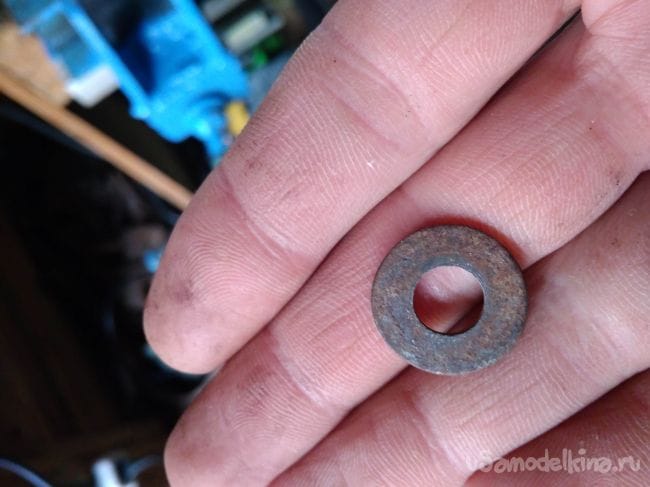

Маленькую шайбу.


Контр-шайбу.


И затягиваем гайкой на 13.

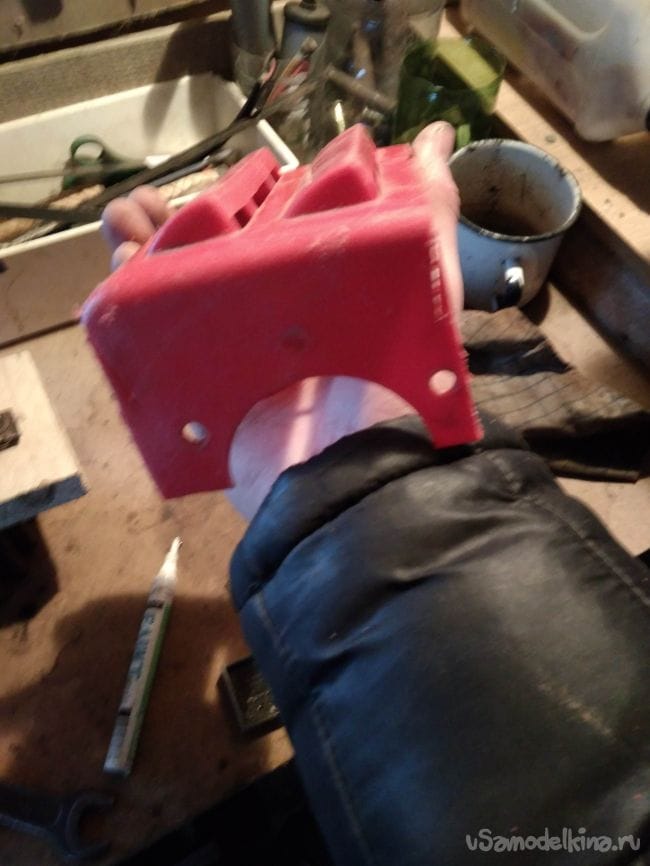

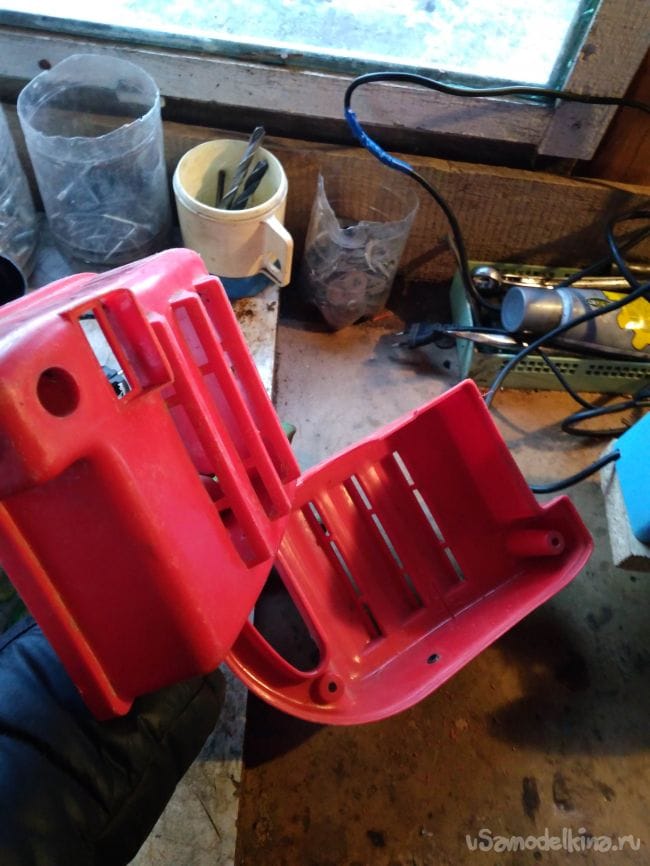

От той же стиральной машины остался корпус от движка, из которого я сделаю защитную крышку от пыли и грязи.

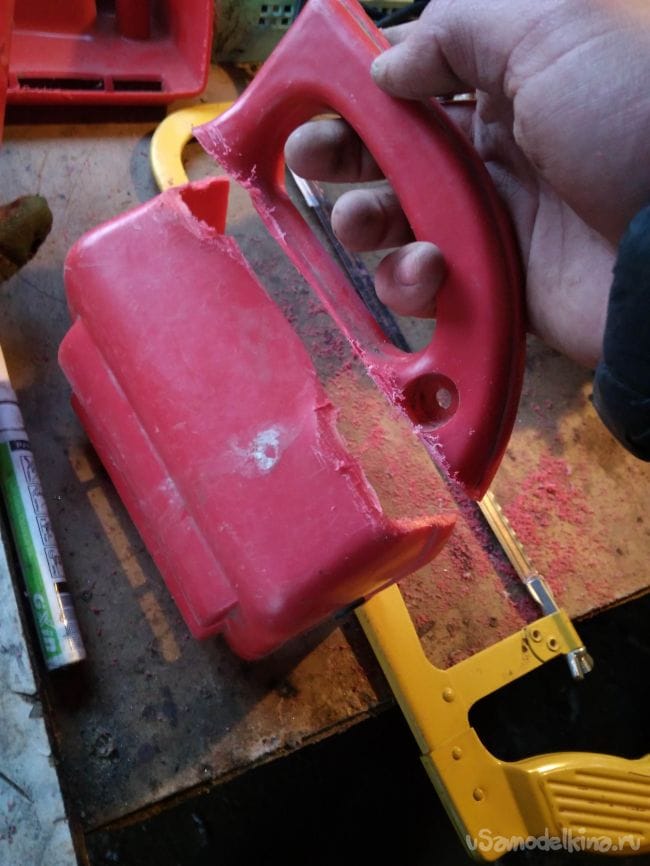

Отрезаем.


Примеряем.


И устанавливаем.


Точило я буду крепить к столу на два болта.


Перед покраской зачищаем поверхности.

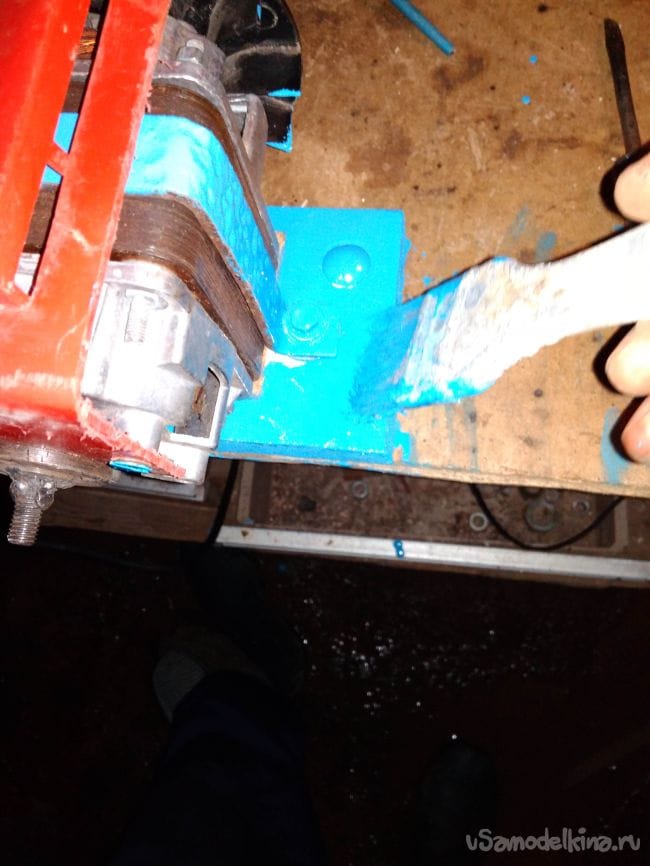

И красим.

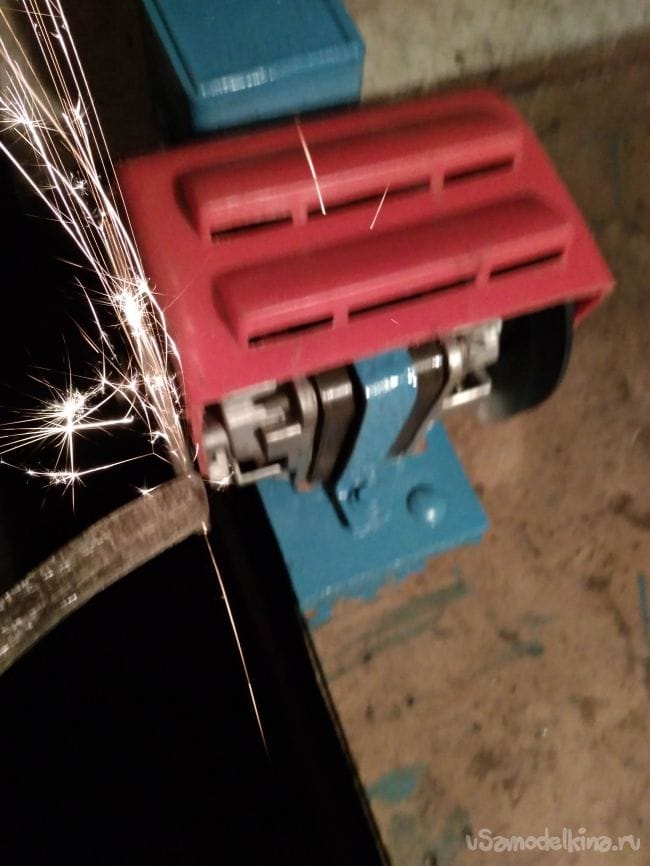

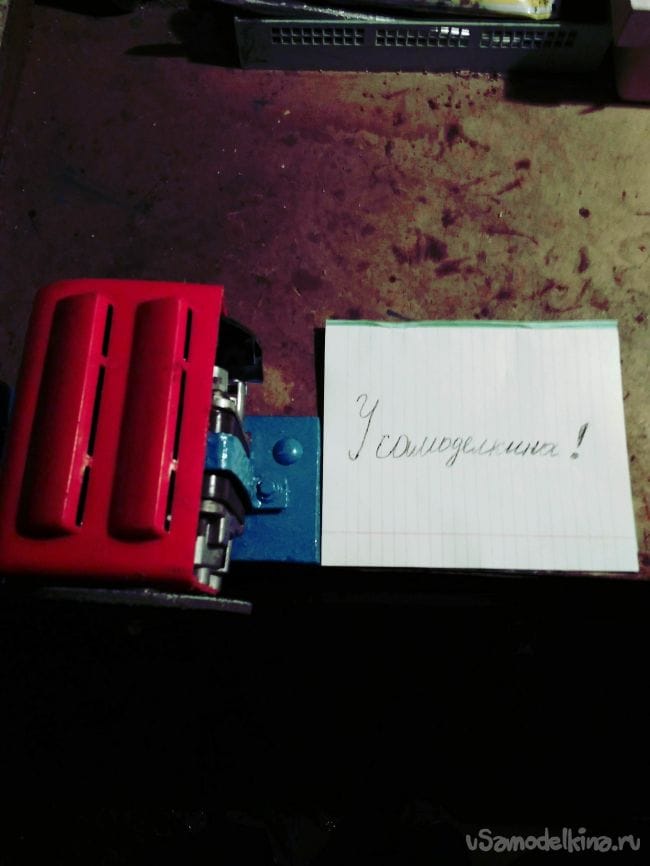

Точило готово.

В итоге получается вот такое точило, применений очень много, по желанию можно изготовить полировочные круги, наждачные круги и т.д.
