Станок деревообрабатывающий настольный УБДН-1 восстановление и переделка схемы подключения двигателя.
Погодка сегодня прелесть! Морозец 10 градусов и солнышко. Решил подзарядится витамином Д, а за одним перебрать доставшийся в наследство от отца деревообрабатывающий станок.

К нему еще прибамбасы идут для токарных работ. В свое время был шикарнейший станок. И рубанок и циркулярка и наждак, ну и конечно токарный станочек по дереву.

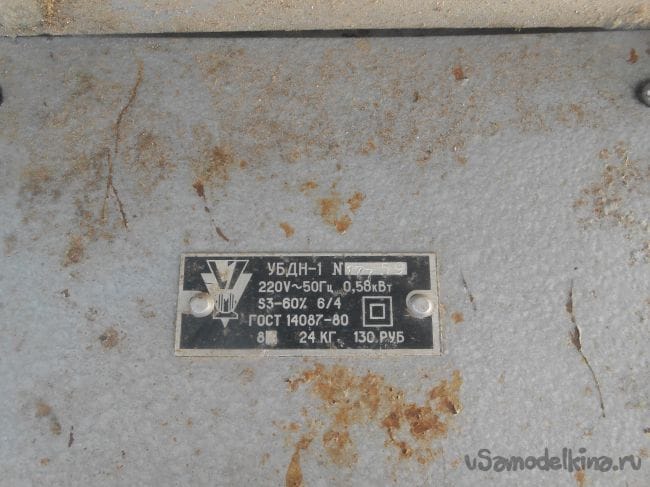

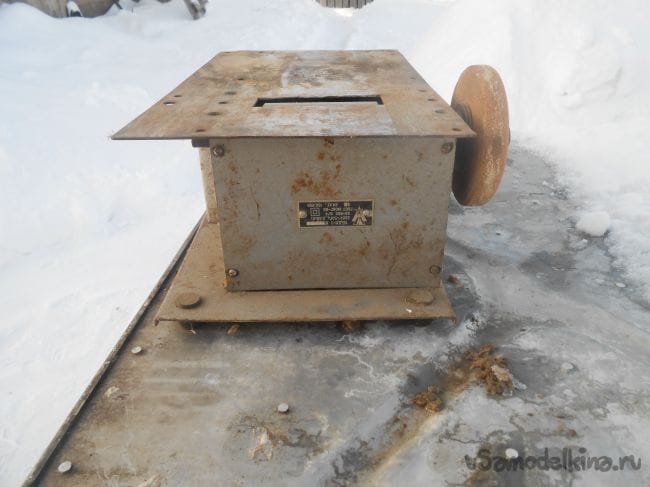

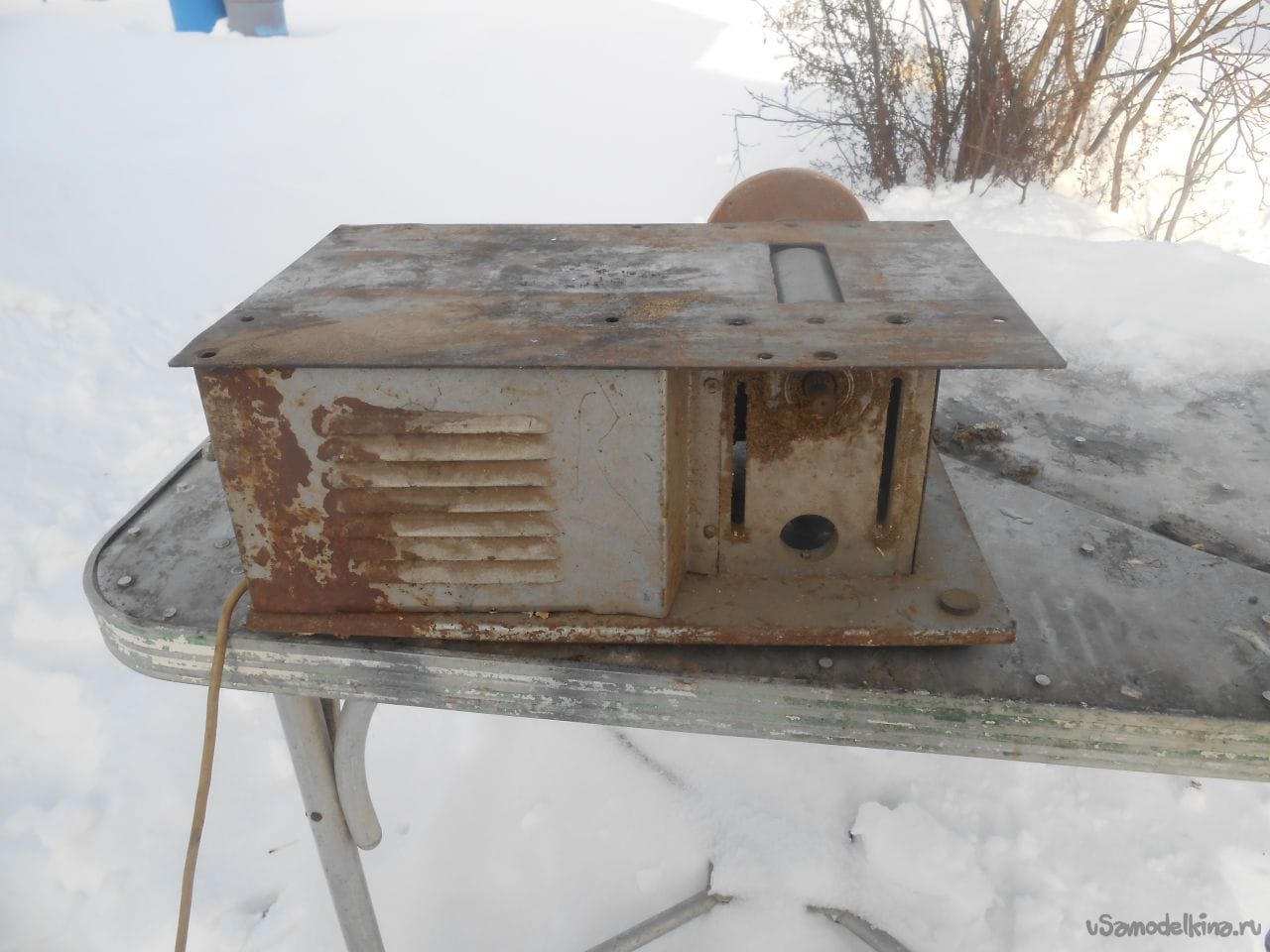

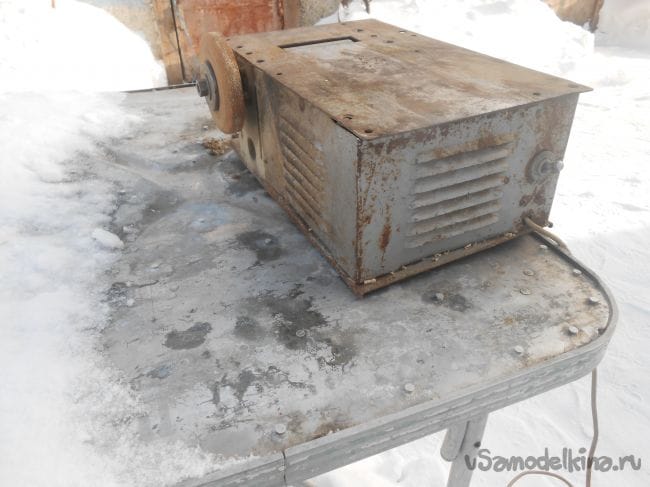

Вот как он выглядел в молодости
УБДН-1 восстановление и переделка схемы подключения двигателя

С такими характеристиками
Станок деревообрабатывающий настольный УБДН-1 представляет собой компактное настольное устройство для обработки пиломатериалов хвойных и лиственных пород.

Станок деревообрабатывающей УБДН-1 предназначен для выполнения следующих работ:
• раскрой пиломатериалов, толщиной не более 25 мм
• фугование пиломатериалов, шириной не более 100 мм
• сверление отверстий диаметром не более 6 мм
• фрезерование пазов шириной не более 6 мм
• токарная обработка заготовок диаметром не более 70 мм
• заточка инструмента

В последние свои рабочие дни сильно тормозил, при обработке досок, постоянно останавливался, как будто не хватало силенок. При запуске хотелось помочь ему разогнать обороты.



Посмотрим, что у него внутри

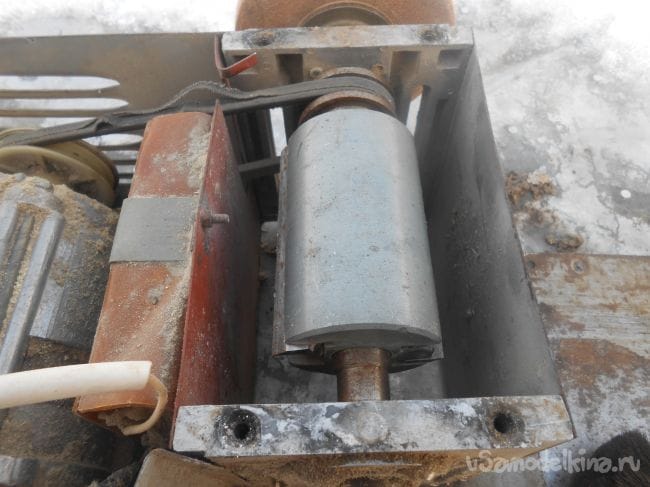

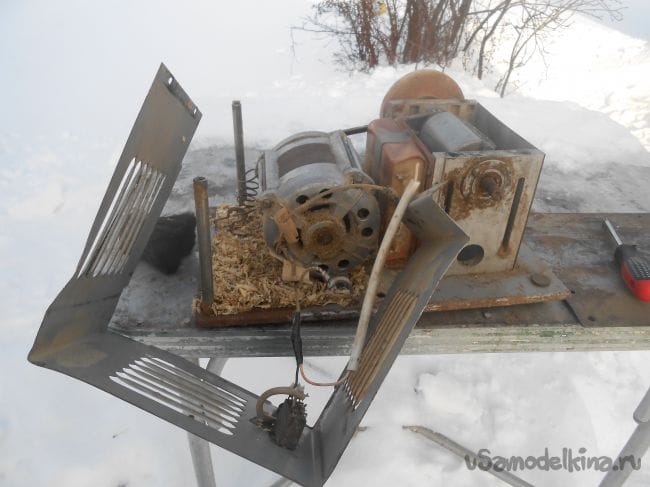

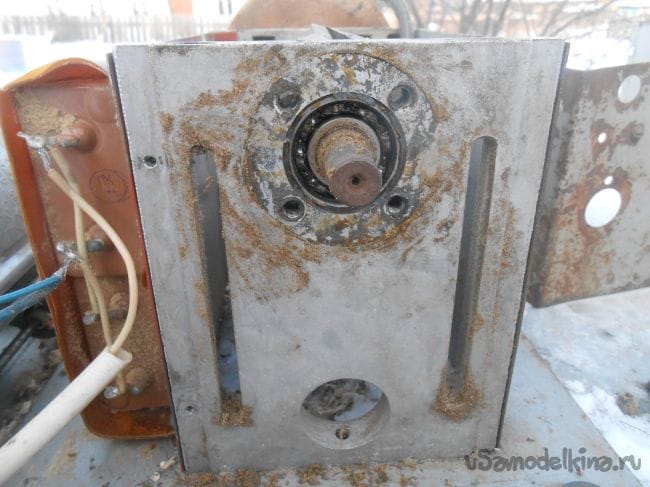

Ременная передача от двигателя к фуганочному валу, который сидит на двух опорных подшипниках. Да ремешок свое доживает…

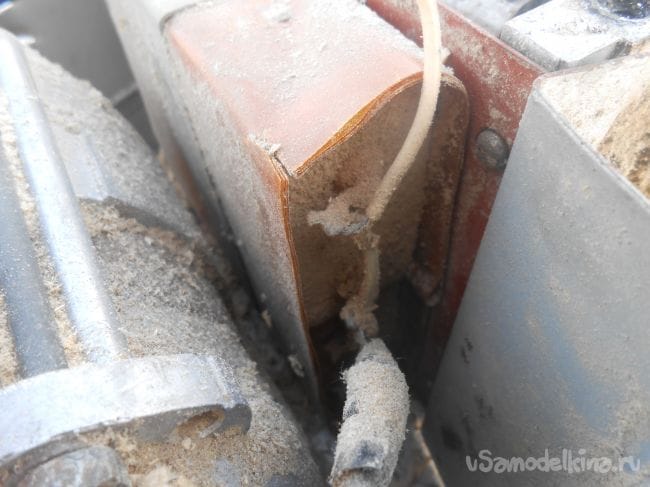

А вот и виновник неисправности

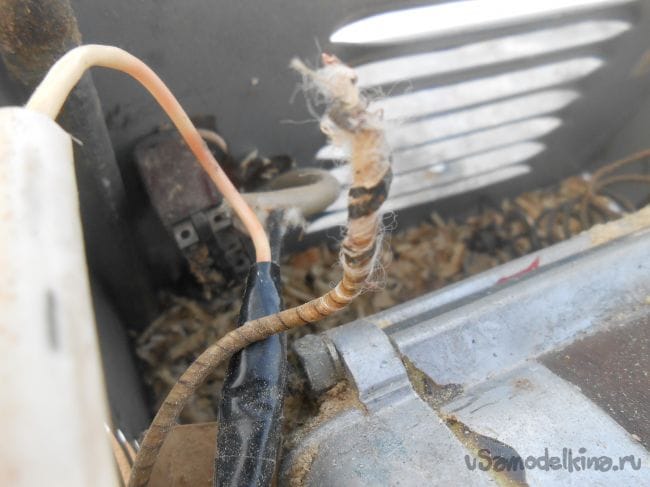

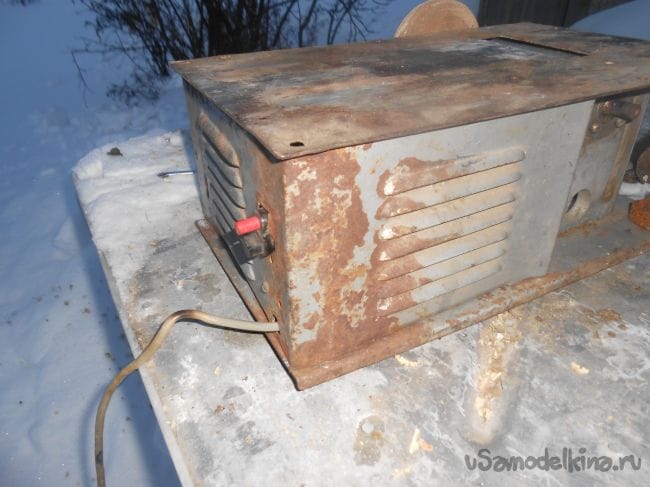

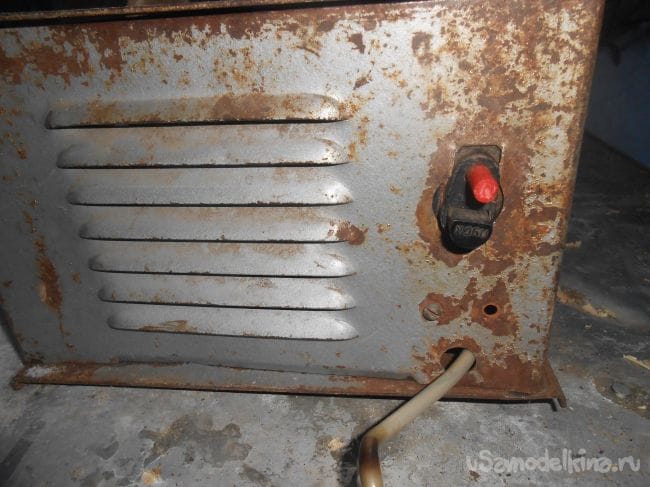

Общий провод отвалился от тумблера запуска.
На станке применена схема соединения двигателя с емкостным сдвигом фаз с рабочим конденсатором. Двигатель ДВА 71-2ухл4, 370W, 50HZ, 220V,2826 об/мин.


Так как двигатель асинхронный решил переделать схему подключения двигателя на станке. На схему с двумя конденсаторами рабочим и пусковым, управление через кнопку типа ПНВС. Конечно можно применить схему с пусковым и рабочим конденсатором без кнопки ПНВС, а на тумблере, но с ней как то уютнее…

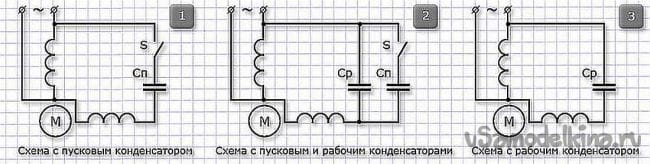

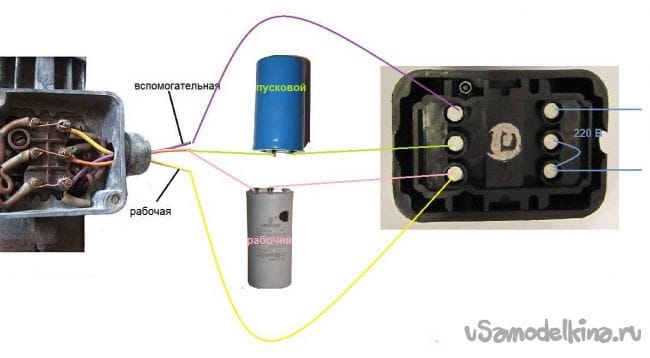

Вот собственно схема:

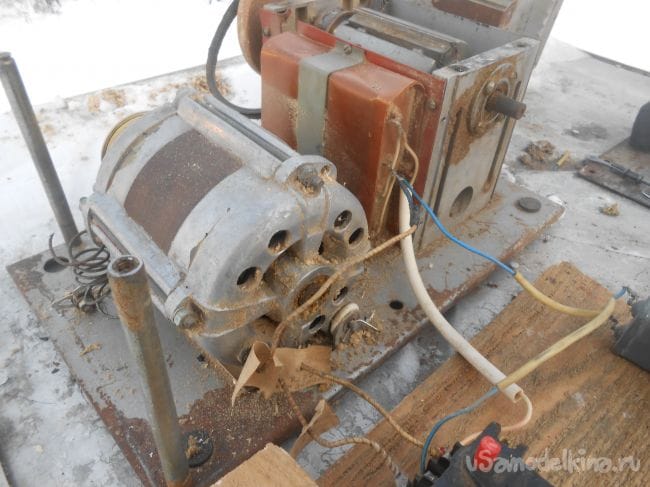

Разбираем чудо Советской промышленности

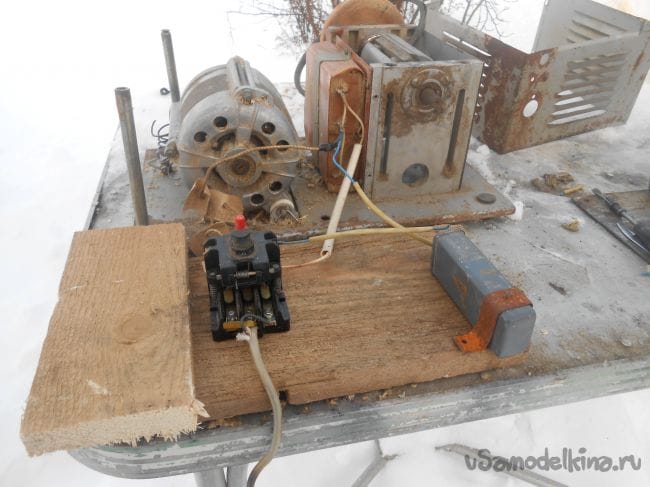

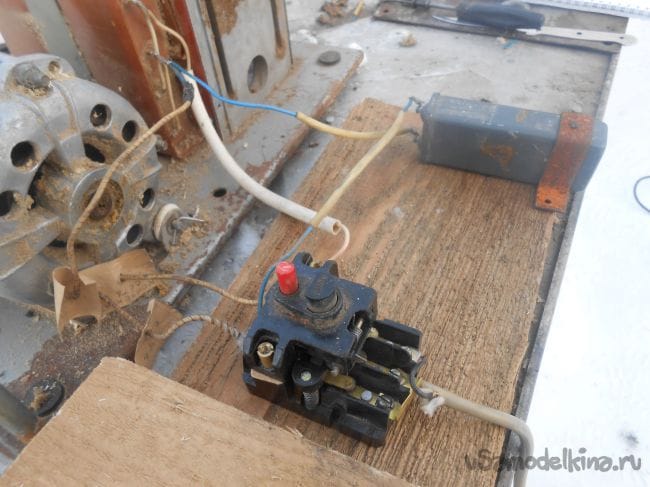

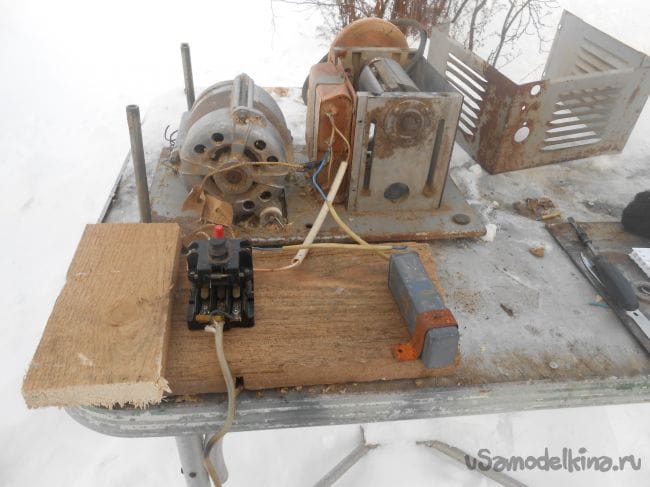

И подключаем согласно схеме, так сказать навесным монтажом для проверки работоспособности схемы. Соблюдая правила техники безопасности и охраны труда.




Проверяем. Все работает, запуск двигателя сразу без раскачки, обороты держит согласно паспорту…
Делаем ревизию подшипников, смазываем и собираем.



А то уже темнеть начинает, витамин « Д» кончается.

Все станок опять в строю, летом по эксплуатируем, так сказать протестируем нововведение . Всем приятных выходных и удачи, пора идти домой.
