Регулируемый светодиодный драйвер

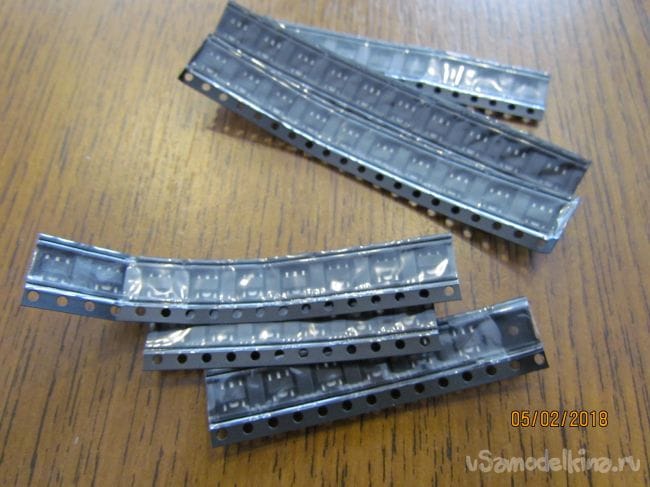

Привет всем. Поднялись цены на драйверы для светодиодов, учимся делать их самостоятельно. Для питания трехватного светодиода я заказал микросхемы PT4115 .

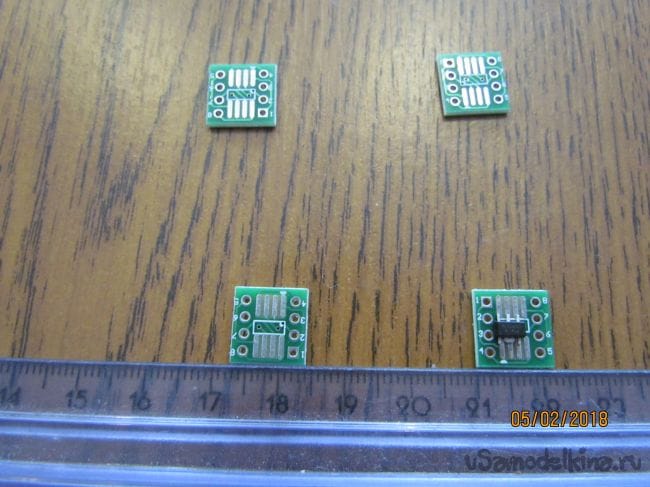

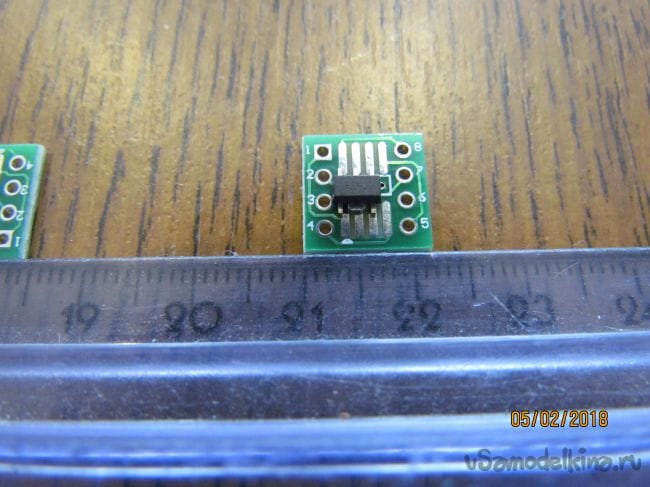

Так же есть копеечные печатные платы один на один сантиметр. Плата двухсторонняя, под разный тип микросхем, одну сторону необходимо зачистить чтобы что то не замкнуло.

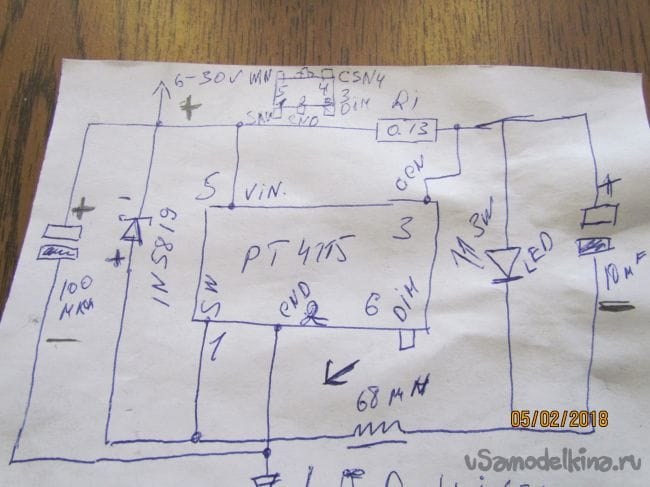

Сама схема, она очень простая начинает работать от 6В максимально можно подавать 30В.

Деталей от старого компьютерного блока питания хватит надолго.

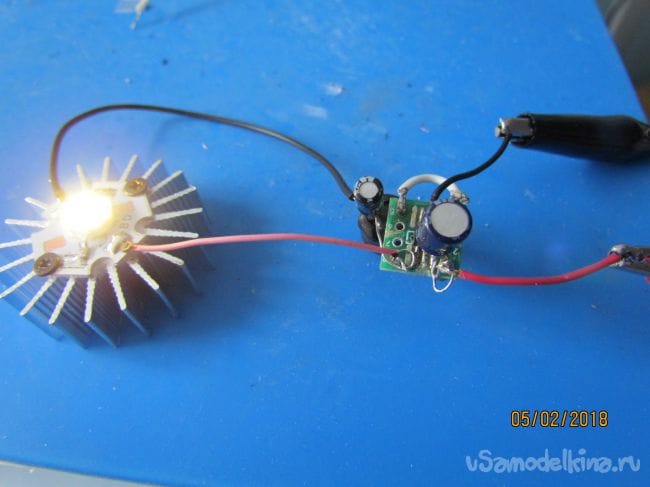

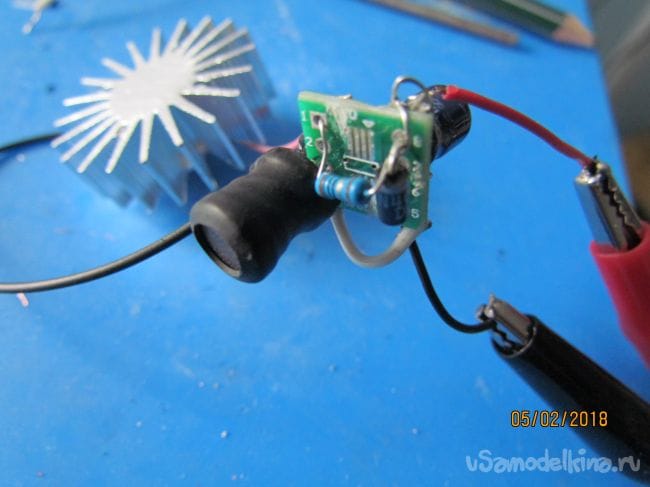

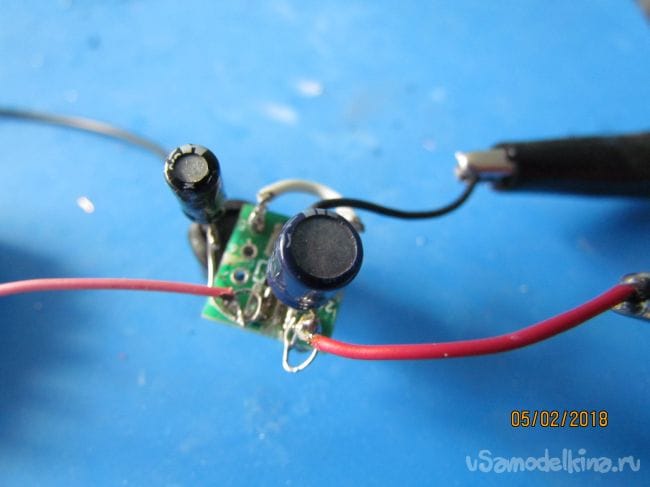

Пайка занимает 30 минут. Подключаем светодиод и питание.


Регулировка яркости светодиодов осуществляется при помощи внешнего ШИМ-сигнала с выходным напряжением от 0,5 до 2,5В и частотой регулирования от 100Гц до 20кГц. Сигнал подается на DIM вход микросхемы PT4115. Если напряжение ШИМ-сигнала будет больше 2,5В, то выходной ток драйвера будет постоянным и не будет увеличиваться.


Всех благодарю за внимание.
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Оцените самоделку по критериям

10
Идея
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
10
Описание
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
10
Исполнение
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
Итоговая оценка: 10 из 10 (голосов: 1)
Чтобы написать комментарий необходимо войти на сайт через соц. сети (или зарегистрироваться):
Обычная регистрация
Информация
Посетители, находящиеся в группе Гости, не могут оставлять комментарии к данной публикации.
1 комментарий
  1. Кудеяр Автор
    Извиняюсь забыл написать что регулируется через вывод DIM к нему надо подключить развязку из трёх резисторов внутри переменный 100 ком по краям 470 и 100 ком и на ногу микросхемы VSS или сюдаMy Webpage
