    Зарядное, автоматическое, универсальное устройство из блока питания ноутбука

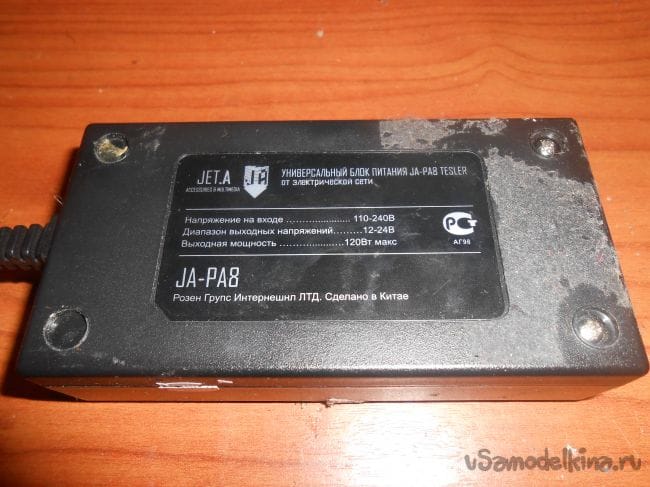

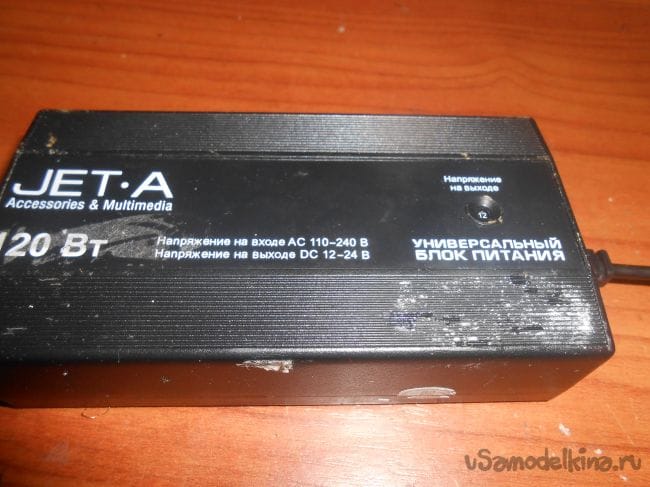

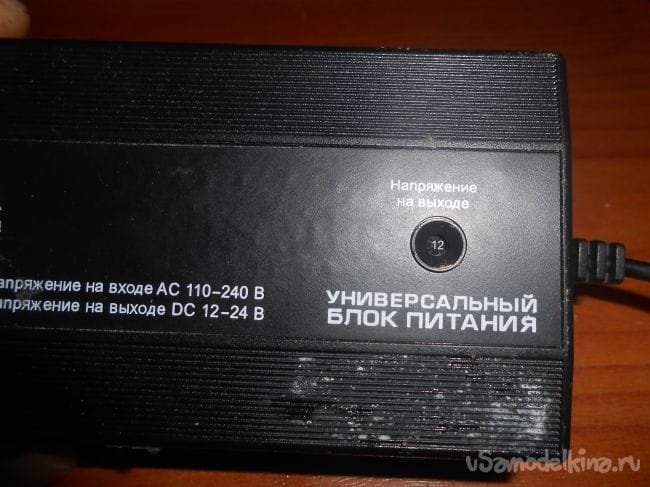

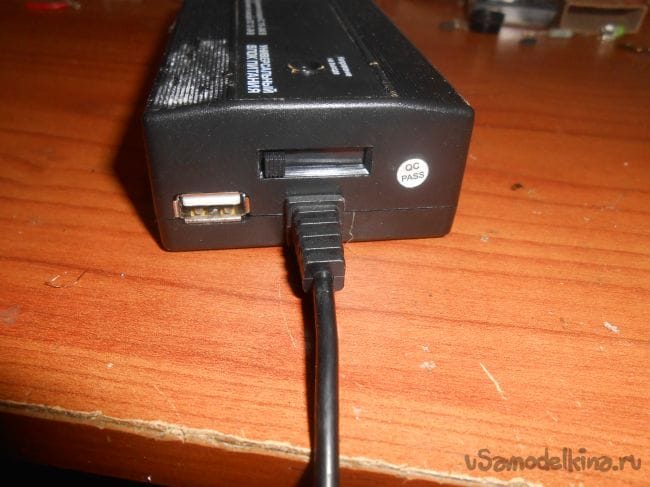

    Накрылось зарядное устройство для кислотных АКБ, покупать новый накладно выходит. Решил сделать из того, что есть, а имеется 120 Ваттный универсальный блок питания с выставлением напряжения.




    Но поразмыслив решил, что для зарядки АКБ 10 Амперный БП слишком многовато.
    Значит нужно что то менее мощное. У меня имеется Лабораторный блок питания
    https://usamodelkina.ru/10106-blok-pitaniya-ips-1-vtoraya-zhizn.html

    Его сердце это блок питания от ноутбука 5 амперный. Вот их и поменяем местами, тем самым увеличив мощность лабораторного блока питания. Приступим к работе.

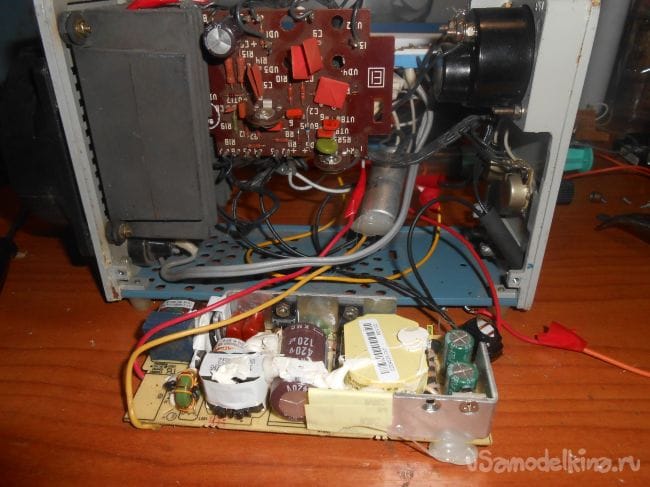

    Вместо 5 амперного блока питания от ноутбука подключаем 10 амперный универсальный блок питания.

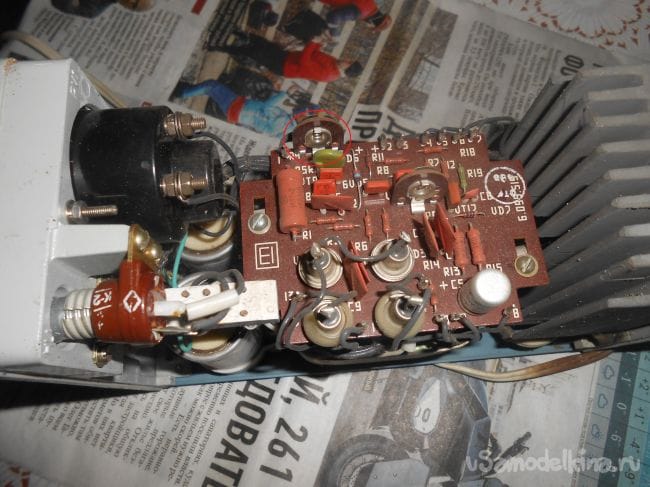

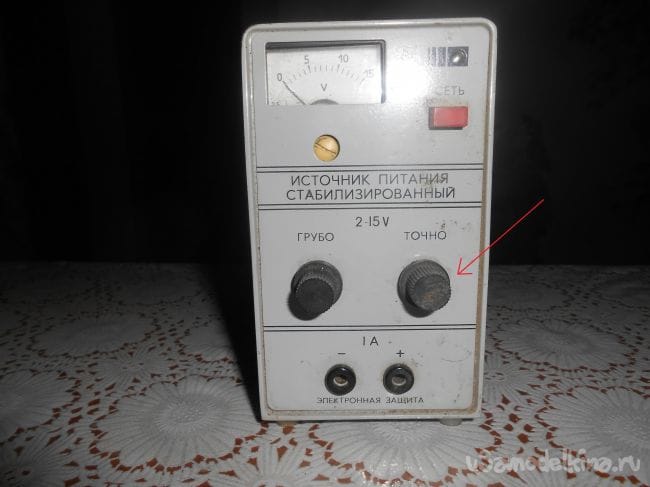

    За одним вывожу регулировку тока с платы наружу, вместо точной регулировки напряжения.


    После всех манипуляций получаем полноценный лабораторный блок питания 120 Ватт, 10 Ампер с регулировкой тока и напряжения от 0 до 24 В.

    Теперь переходим не посредственно к зарядному автоматическому устройству для кислотного АКБ.

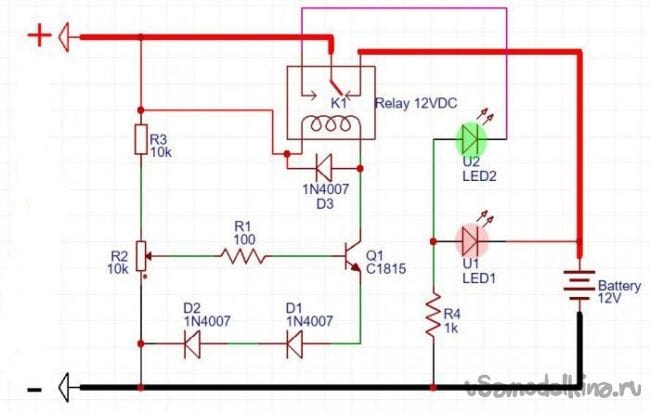

    Автоматику для зарядного устройства собрал по схеме ниже. Все компоненты не дорогие и доступные.

    То есть по факту это релюшка, программируемая срабатывать при определенном напряжении.
    Я выставил срабатывание отключения зарядного устройства при 15В. То есть когда АКБ зарядится до 15 вольт, зарядное устройство отключится, тем самым не нужно постоянно контролировать процесс зарядки.

    Когда АКБ заряжается светится красный светодиод

    А когда АКБ зарядился ЗУ отключается и светится зеленый светодиод, сигнализируя об окончании зарядки.

    Регулировка порога срабатывания производится резистором R2. Каждый пользователь знает где сидит фазан и поэтому порог срабатывания устанавливает свой. Мой фазан 15В.

    Так как зарядным устройством для зарядки автомобильного АКБ пользуешься редко и ЗУ будет простаивать, и что бы не заржавел, я решил дополнить ЗУ зарядкой для LI-ION АКБ типа 18680 по схеме ниже
    Зарядное, автоматическое, универсальное устройство из блока питания ноутбука

    Минимум деталей, все доступно.

    Схема очень проста и надежна описывать не буду, кому интересно смотрите сами
    https://usamodelkina.ru/8964-zaryadnoe-ustroystvo-dlya-litiy-ionnogo-akkumulyatora.html

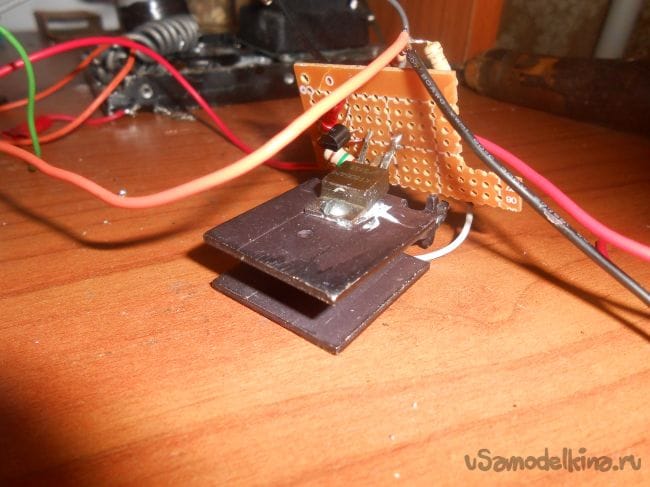

    Единственное, что добавлю, это то, что собрал его на КТ805 и на радиаторе, все таки 5 амперный сдерживать до 300мА и 4 вольт то еще чудо…

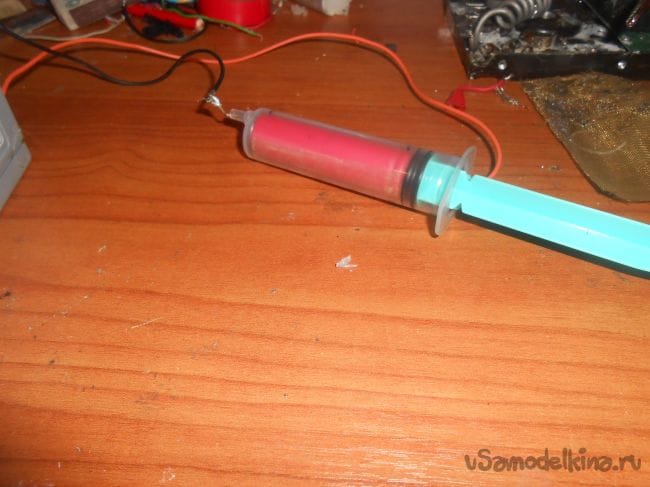

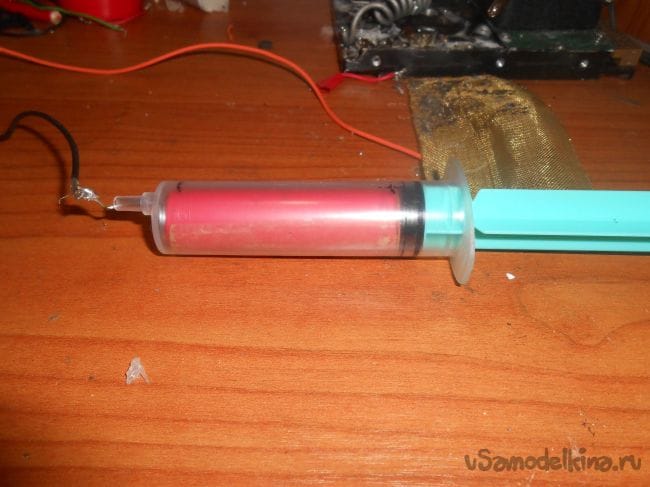

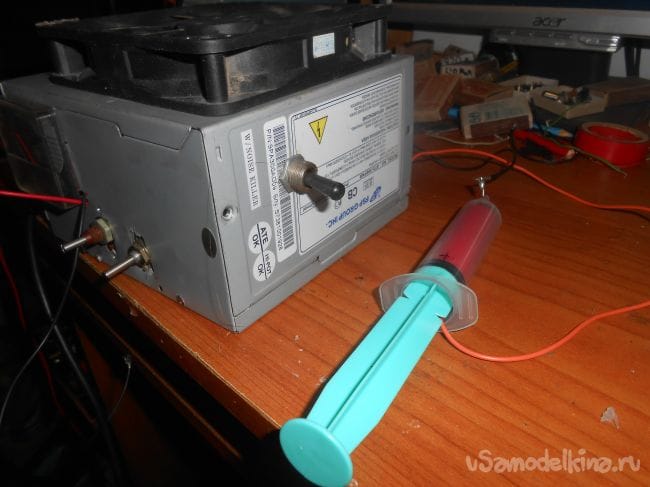

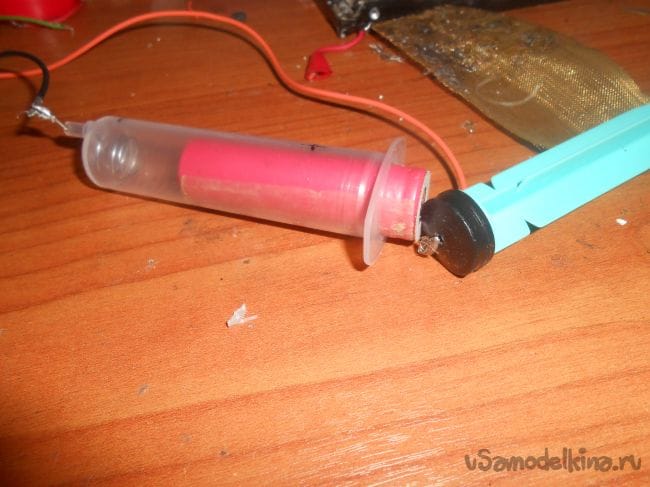

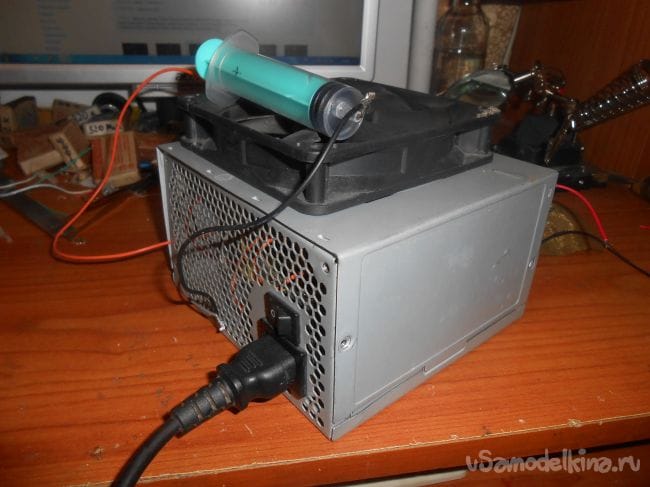

    Контейнер для АКБ типа 16860 сделал из 20 кубового шприца



    При зарядке АКБ 18680 горит красный светодиод, когда он погас, значит зарядился.

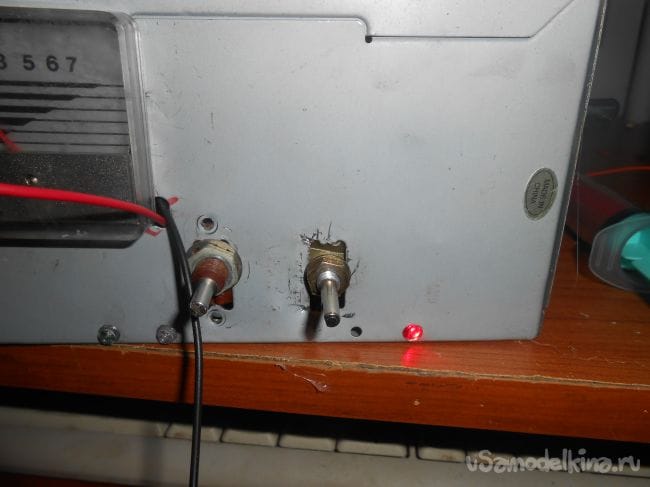

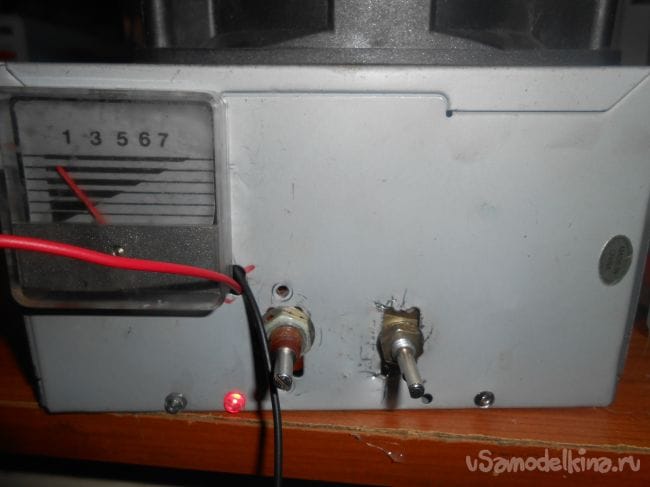

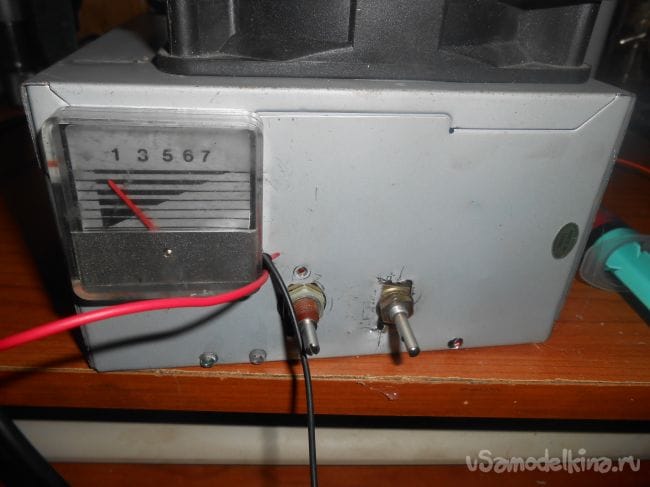

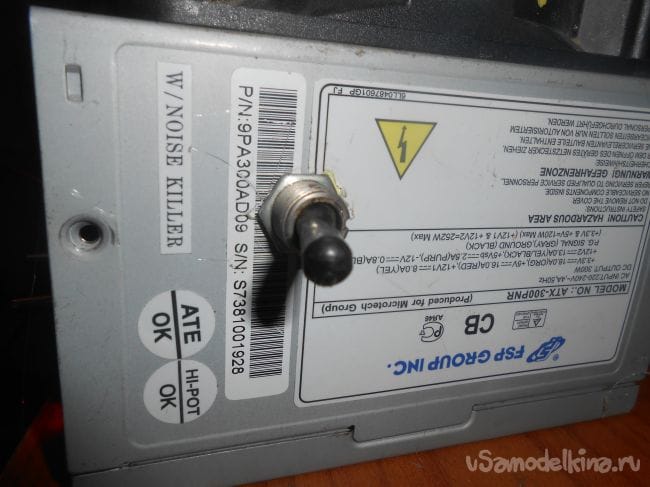

    Переключение режимов зарядки сделал с помощью тумблера

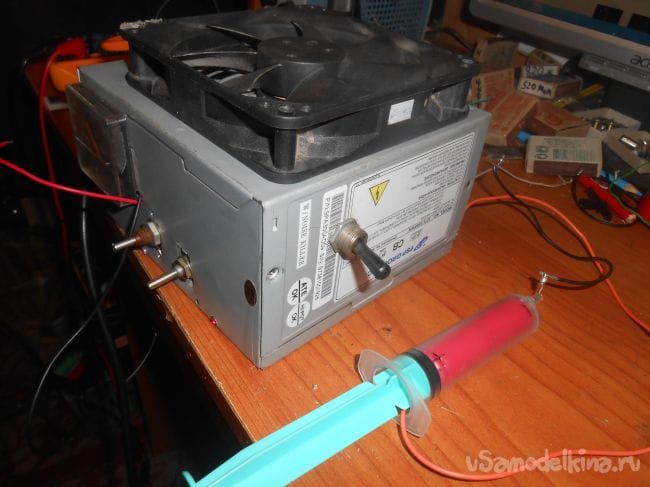

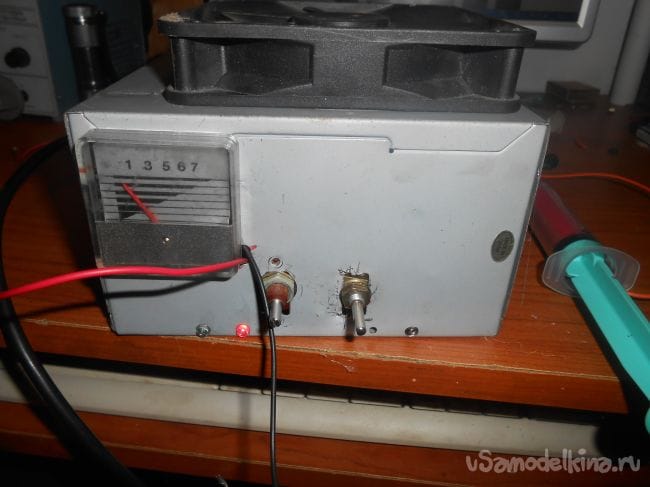

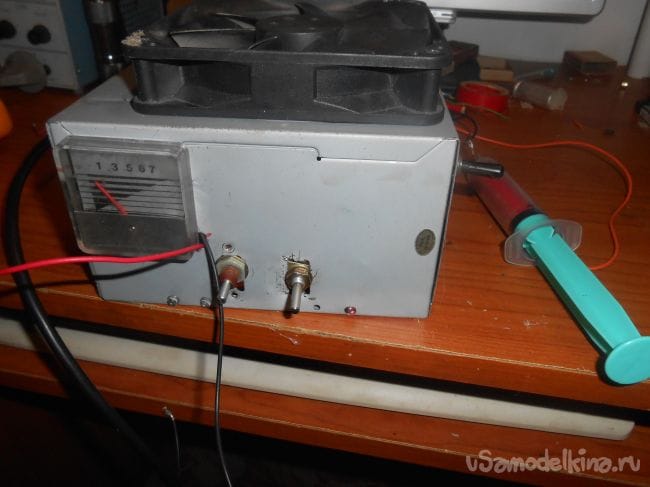

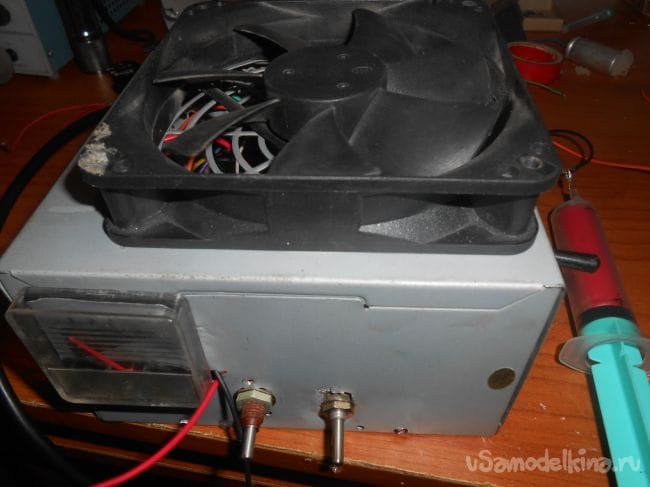

    Осталось соединить крокодильчики к выходным проводам и Зарядное, автоматическое, универсальное устройство готово к эксплуатации. Удачи!
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

    Регулируемый светодиодный драйвер

    Зарядная станция для телефона

    10
    Идея
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    7
    Описание
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    8.7
    Исполнение
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    Итоговая оценка: 8.56 из 10 (голосов: 3 / История оценок)

    Добавить комментарий

    19 комментариев
    ino53 #46954
    R555,
    У него в тексте есть ссылка на его же статью, в которой он ИПС-1 модернизировал, вместо трансформатора и выпрямителя поставил БП от ноутбука, на 19 В и 4,7 А (в описании нагружал аж автомобильной лампочкой). Сейчас, как я понял из весьма сумбурного описания, добыл и присобачил (Ха! На Радиокоте это оскорбление!) еще более мощный БП. Посмотри ту ссылку, для общего развития. А я в своем ИПСе поменял выходные клеммы на резьбовые, конденсаторы увеличил, внутренней настройкой расширил диапазон регулировки напр. до максимума, 19 с чем то вольт и ограничение тока выставил четко 1,0 А. Удобно, подключаешь резистор низкоомный, по падению напряжения видишь его сопротивление. А для бОльших параметров и БП побОльше...
    feonor12 #46951
    Цитата: R555
    Неужели д. бидон реинкарнировался???

    Да не, Бидон был временным явлением. Я так думаю.

    Ребят, Вы бы хоть обратили внимание на дату публикации, тема всплыла позавчера, а ей уже два года. И автор на сайте был пол года назад, не ждите ответа...
    Я к тому, что ничего этим не добьетесь.
    R555 #46948
    Korolev,
    ino53,
    я не врубаюсь, о чем речьЧитайте внимательнее, ключевое слово: чудо! smile
    Слушайте, да афтар гонит конкретную пургу. Его ЛБП на 1 Ампер расчитан, с ограничением тока, а не на 5 А!!! Это "Марс". Он у меня на основном рабочем столе стоит, как самый ходовой. И у ino53 я видел тоже в его фотках Ну а про КТ805 рассуждения-это ваще пипец! Неужели д. бидон реинкарнировался??? xaxa
    Кто не ошибается, тот не делает ничего.
    ino53 #46923
    О чуде: "...немножечко магии, крови девственницы и помета летучей мыши и...Забыл сушеную лапку жабы..."
    И еще: "Просто не учи физику в школе, и вся твоя жизнь будет наполнена чудесами и волшебством."
    Korolev #46920
    ino53,
    я не врубаюсь, о чем речь
    Читайте внимательнее, ключевое слово: чудо! smile
    ino53 #46918
    Цитата: Khabibra
    ... Единственное, что добавлю, это то, что собрал его на КТ805 и на радиаторе, все таки 5 амперный сдерживать до 300мА и 4 вольт то еще чудо…

    Ну, бывает, человек ошибется, слова или буквы перепутает, но здесь какой-то поток сознания, я не врубаюсь, о чем речь secret2
    Korolev #46914
    5 амперный сдерживать до 300мА и 4 вольт то еще чудо…
    И ведь не поспоришь!
    ino53 #46911
    Цитата: Иван_Похмельев
    Надо вместо транзистора поставить триггер Шмитта

    Цитата: ino53
    или компаратор ... с регулируемым гистерезисом,

    Цитата: Иван_Похмельев
    АКБ периодически будет возвращаться на подзарядку,

    Цитата: ino53
    Если ... у реле пятаки неплохие - может, и неплохо.


    xaxa Совсем обленился (про самого себя), одними цитатами, пару слов написать лень nea
    Иван_Похмельев #46910
    Цитата: ino53
    Дребезг пойдет - дойдет напряжение до порога срабатывания,
    Я сам потом про это подумал (хорошая мысля приходит опосля). Надо вместо транзистора поставить триггер Шмитта (всего-то добавить транзистор и пару резисторов, тогда и срабатывание чётче будет и автогенерации не возникнет, зато АКБ периодически будет возвращаться на подзарядку, если её сразу не отключили.
    ino53 #46903
    Цитата: Гость Aleksandr
    то КАК РАБОТАЕТ ТАМ ГДЕ СВЕТОДИОДЫ ? смотри логику работы

    И зачем так громко кричать? clapping Лучше бы научился схемы читать, больше пользы... taunt
    А по изделию - порог срабатывания в такой схеме нечеткий, или компаратор надо с регулируемым гистерезисом, или 431-ю, небольшое реле она сама вытянет.

    Цитата: Иван_Похмельев
    Возможно, делитель напряжения лучше было бы подключить после реле.
    Дребезг пойдет - дойдет напряжение до порога срабатывания, реле щелкает, напряжение пошло вниз, прошло гистерезис, реле отпускается и так до бесконечности. Если щелкает раз в пару-тройку минут (емкость в цепь базы) и у реле пятаки неплохие - может, и неплохо.
    Иван_Похмельев #46896
    Гость Aleksandr, посмотрите на схему, подумайте. Если не поймёте - подумайте ещё.;)
    Красный - батарея подключена, зелёный - зарядка окончена.
    Возможно, делитель напряжения лучше было бы подключить после реле.
    Гость Aleksandr #46889
    Иван_Похмельев,
    Смотри внимательно - даже если светодиоды перевернуть то КАК РАБОТАЕТ ТАМ ГДЕ СВЕТОДИОДЫ ? смотри логику работы реле и какой светодиод когда светить должен
    Иван_Похмельев #16080
    Не заметил, что Nruter уже про это раньше написал.
    Nruter #16077
    А что не понравилось, собственно говоря?
    Человек использует то, что у него есть под рукой. Вот и всё.
    Вот только для зарядки автомобильного аккумулятора всё же лучше использовать блок питания с двухполупериодным диодным выпрямителем и без сглаживающего конденсатора.
    Khabibra #16073 Автор
    В зеркало посмотрись дебил диваный
    Виктор_2 #16068
    это гавно от рукожопа 80 го уровня!
    Иван_Похмельев #16056
    Светодиоды на схеме неправильно нарисованы.
    Khabibra #16050 Автор
    Да вы правы, при сборке по этой схеме я так и сделал, перевернул, но забыл поменять на рисунке. Прошу прощения за косяк...
    Nruter #16049
    Когда АКБ заряжается светится красный светодиод

    А когда АКБ зарядился ЗУ отключается и светится зеленый светодиод

    Так, как они показаны на схеме, они вообще никогда не будут светиться. Разверните их на 180 градусов.
