Блок компакт ЛБП+УЗУ


Приветствую всех разумных! Решил сделать компактное, универсальное ЗУ + ЛПБ, для собственных так сказать нужд. Предшественнику ЗУ приходилось кроме него самого отдельно транспортировать соединительные провода, шнур питания, постоянно путаются, мешаются, что согласитесь не есть Айс…

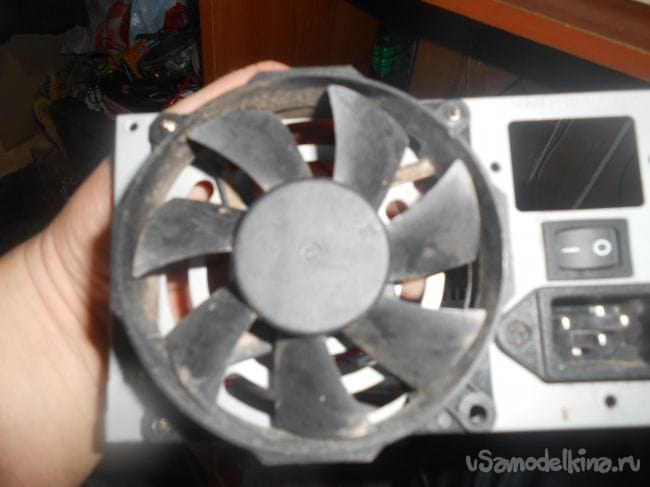

Основа: БП АТХ на ШИМе ТЛ494. С регулировкой по напряжению и току. Думаю нет смысла описывать переделку АТХ, информации в интернете много, я переделывал по этой схеме:
Блок компакт ЛБП+УЗУ

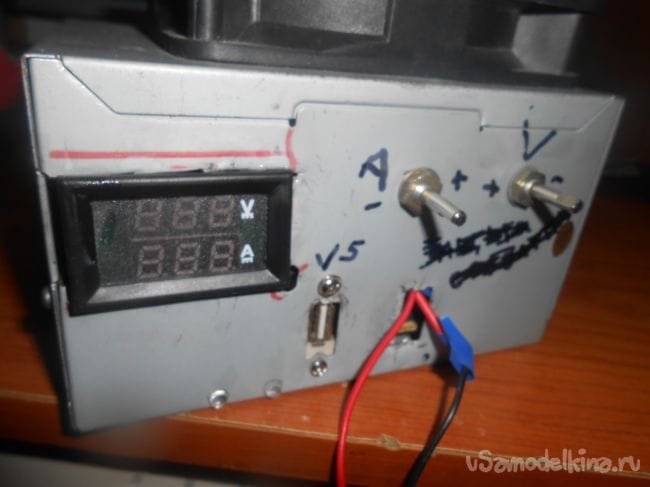

У предшественника стояла автоматика на срабатывания по достижению 15 вольт(авто АКБ). В этом варианте от автоматики я отказался. В процессе эксплуатации выяснилось, что автоматика срабатывает при достижении запрограммированного вольтажа, но заряд не происходит до нужного значения. Сейчас выставляю 15 В и 5 А на УЗУ и при достижении заряда ампераж падает, АКБ берет столько сколько ему нужно, автоматика не нужна, лишний халявшик в схеме.

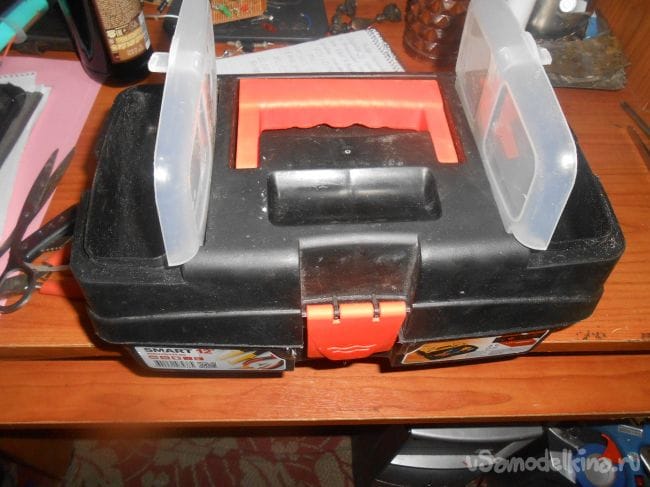

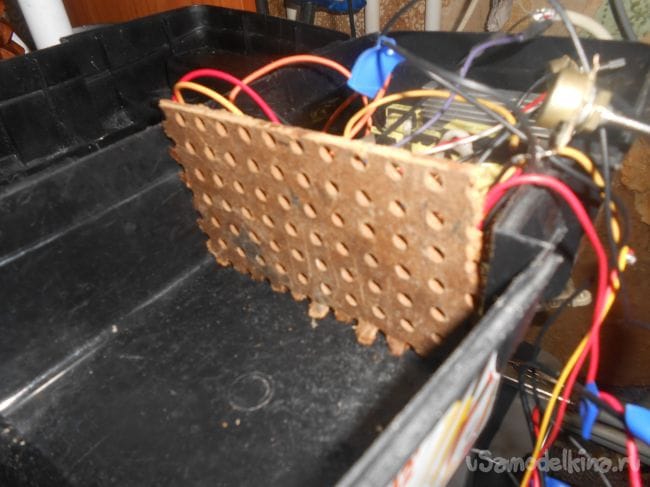

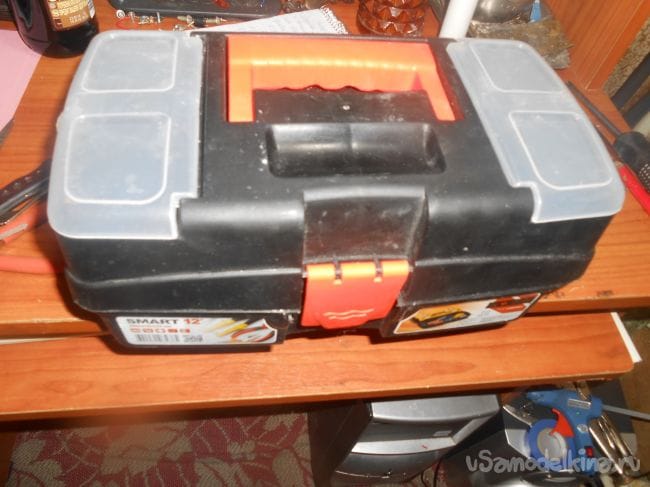

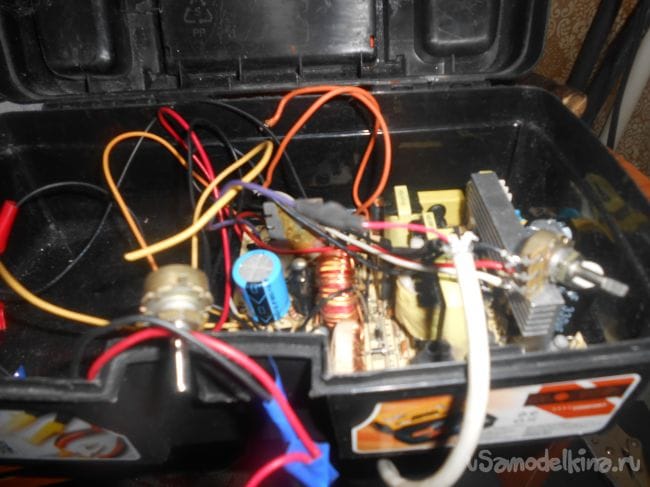

Достал подарочный ящик (на 23 февраля 2015 года) под мелочевку, примерил переделанную плату из АТХ, приготовил инструменты, комплектующие и приступил к изготовлению.

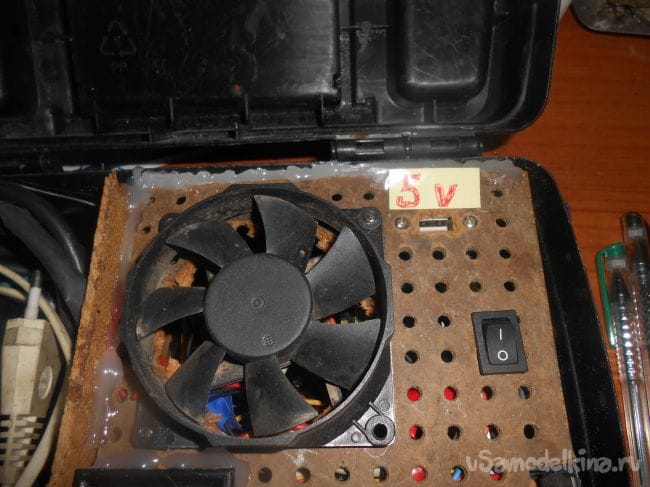

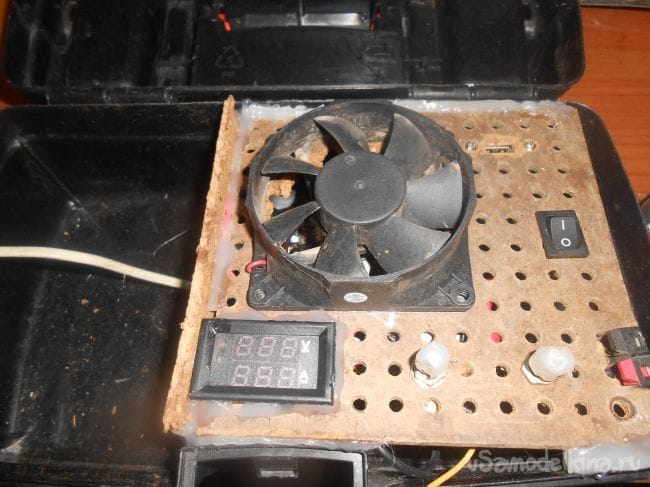

От дежурки сделал выход 5 вольт для зарядки смартфона, планшета и.т.д.

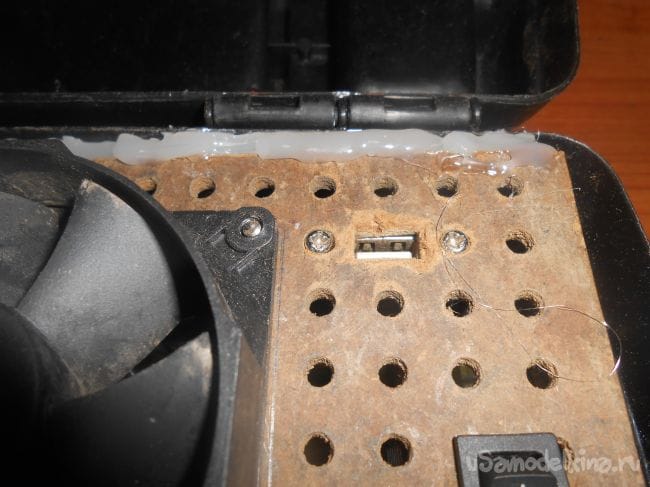

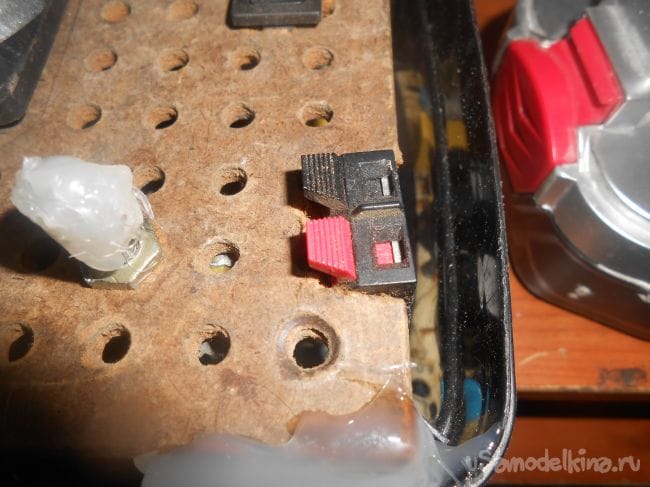

Выход

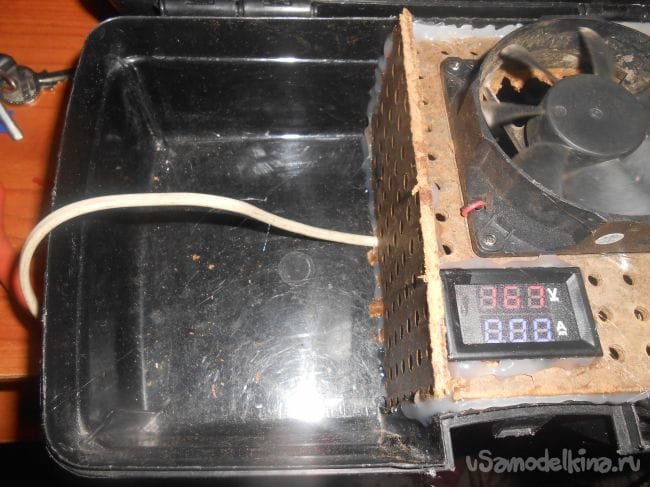

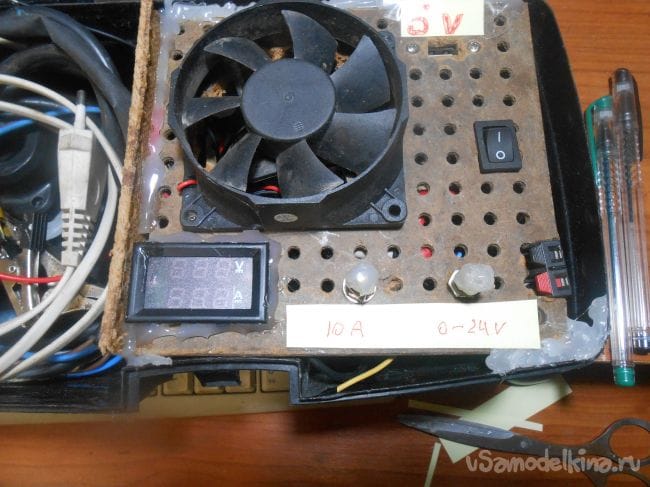

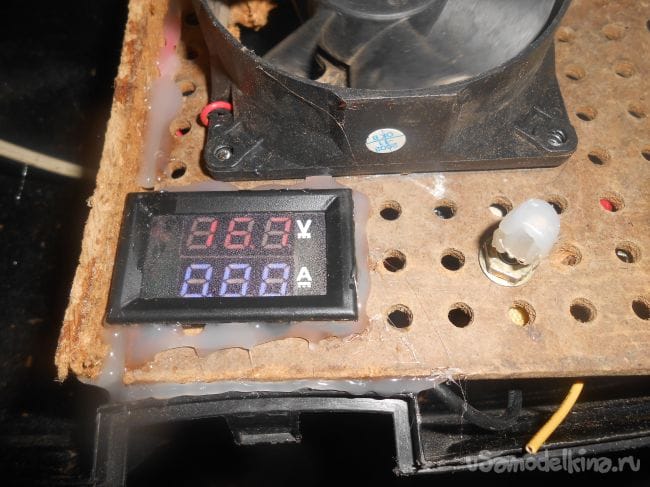

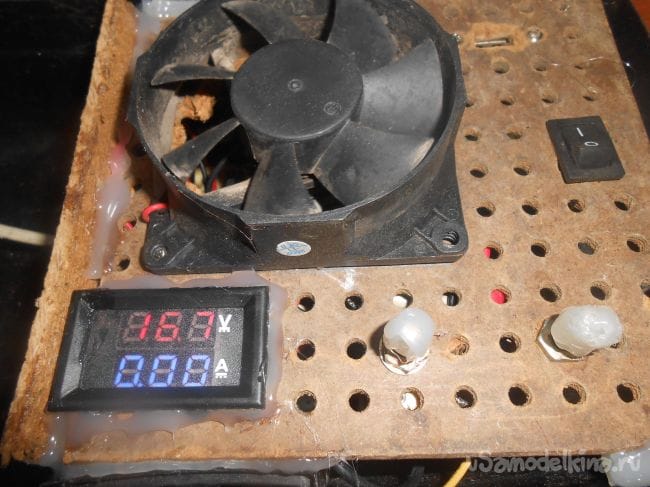

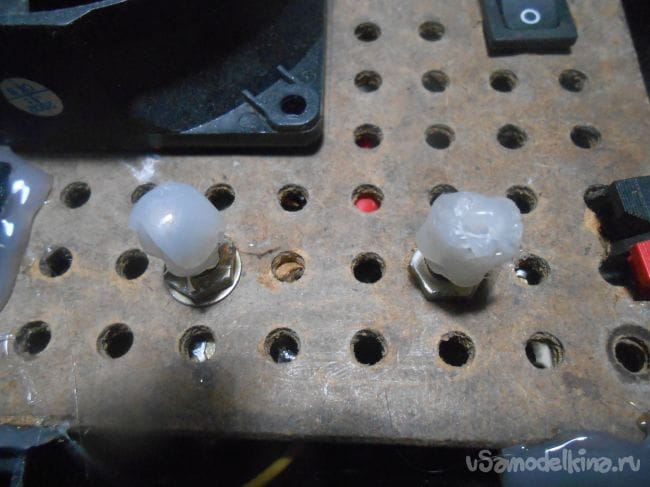

Регулировка напряжения и тока (ручек нет, сделал с помощью клеевого пистолета)

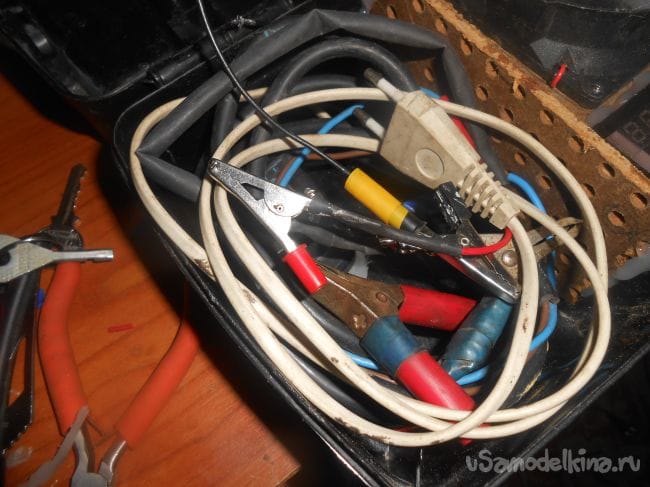

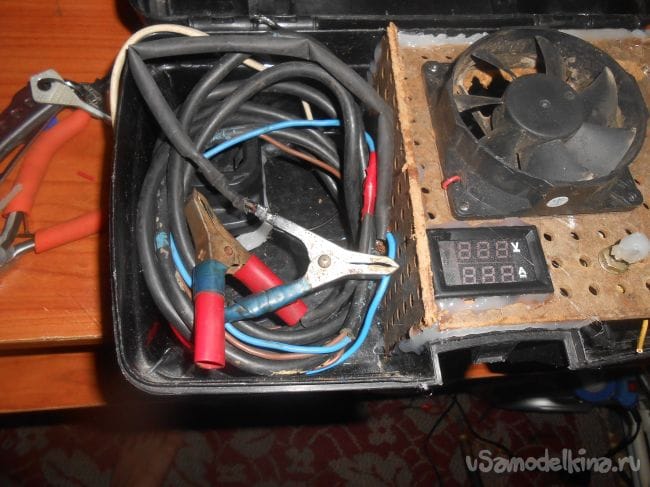

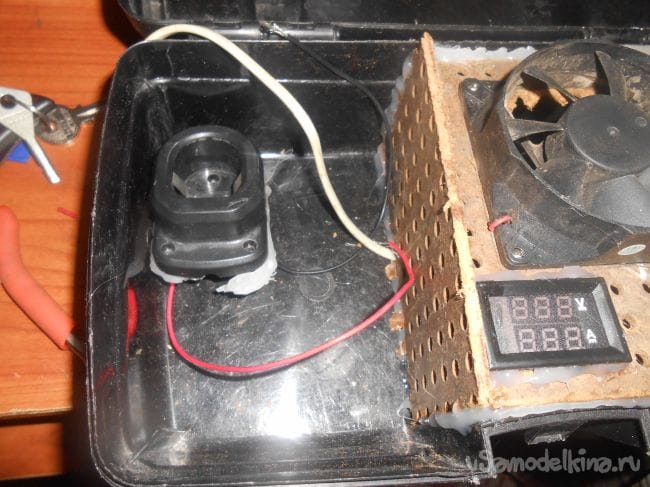

Пол кейса место для соединительных проводов

Для зарядки шуруповерта

Провода для авотАКБ

Провод подключения УЗУ

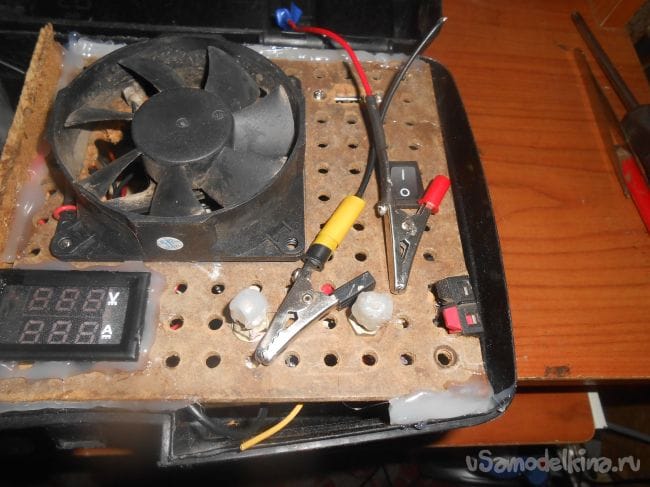

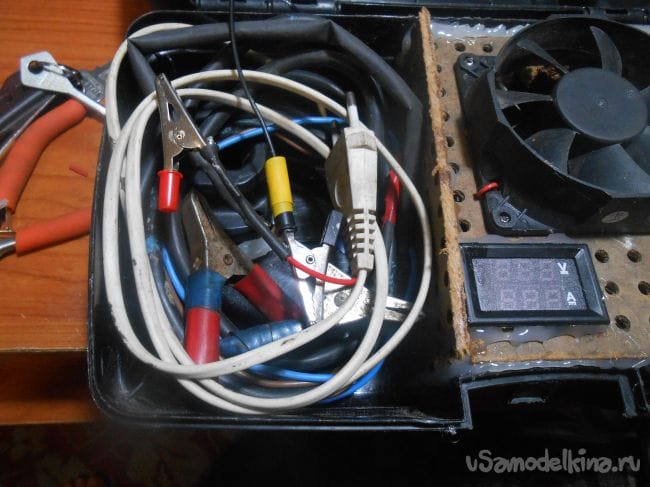

Крокодилы для использования в качестве ЛПБ

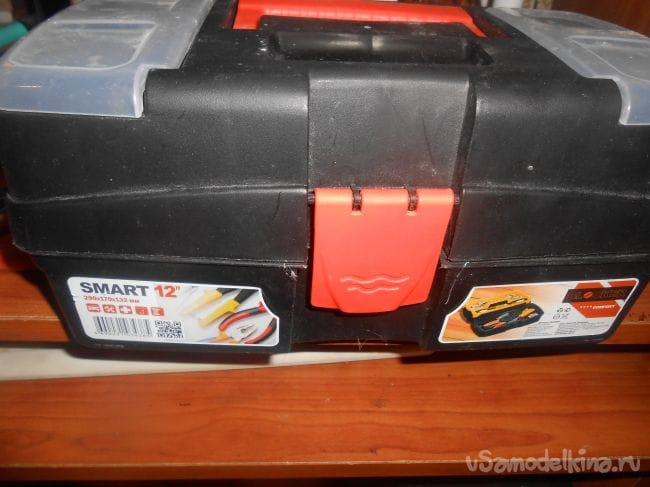

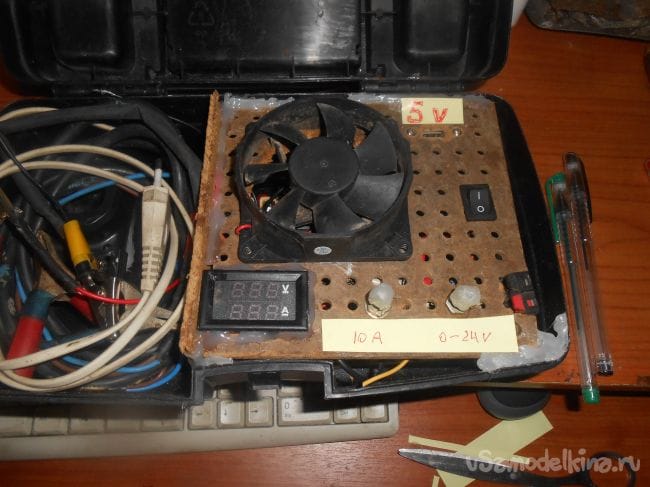

Вот такой компакт УЗУ, ЛПБ получился




Эстетики не хватает, но хотя бы так:



Всем удачи!
