    Летающее крыло из потолочки и пеноплекса



    Данная статья расскажет, как построить просто летающее крыло из потолочной плитки. Пеноплекс в данном случае использовался в качестве эксперимента при изготовлении фюзеляжа, но его легко можно заменить потолочной плиткой.

    Материалы:
    - Пеноплекс
    - Потолочная плитка
    - Деревянная линейка
    - Фанера
    - Стальная проволока
    - Клеи (ПВА, эпоксидный и потолочный)
    - Скотч разноцветный
    - Болтики и гайки
    - Стальная проволока
    - Бамбуковые палочки
    - Пластиковые карты
    - Магниты от бейджика
    - Краски акриловые

    Инструменты:
    - Резак
    - Лобзик
    - Наждачка
    - Угольник
    - Линейка
    - Ножницы
    - Термопистолет
    - Утюг
    - Шило
    - Надфили
    - Отвертки
    - Кисть
    - Термопистолет

    Электроника (ссылки были актуальны на момент написания статьи):
    Мотор - ссылка
    Сервоприводы - ссылка
    Фиксаторы тяг - ссылка
    Кабанчики - ссылка
    Регулятор оборотов – ссылка
    Пропеллер - ссылка
    Аккумуляторы подойдут, например, такие - Turnigy 1000mAh 3S 25C
    Аппаратура – FlySky FS-i6, Turnigy TGY-i6 или другая.

    Чертежи, если их можно так назвать, в формате PDF. Постарался начертить так, чтобы было понятно расположение отдельных деталей на листах потолочки. Предполагается, что все детали будут вычерчиваться прямо на потолочке по указанным размерам.
    chertezh.pdf [346.45 Kb] (скачиваний: 692)
    Посмотреть онлайн файл: chertezh.pdf


    Шаг 1. Изготовление консолей крыла.

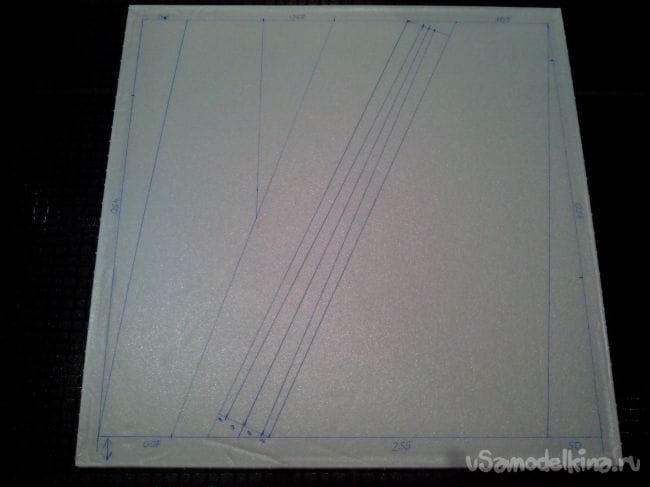

    Чертим с помощью угольника и линейки на листах потолочки детали крыла.


    На первом листе располагается низ одной консоли и верх другой консоли (чтобы сэкономить материал). На втором листе – наоборот. Между этими деталями располагаются части лонжерона и передней кромки.

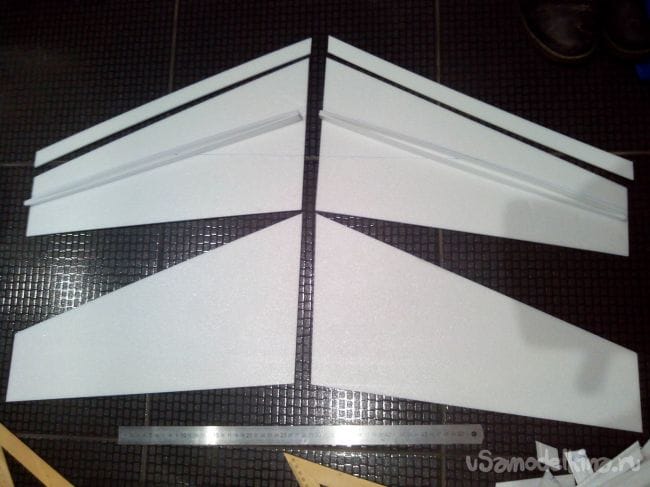

    Вырезаем эти детали резаком.

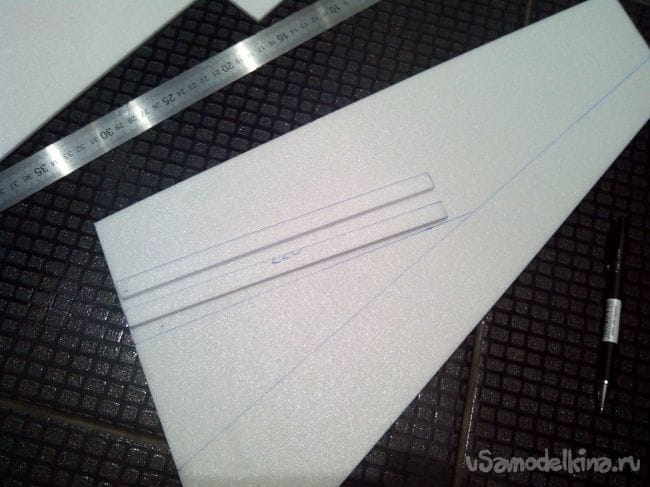

    Вырезаем части пенала под соединительную рейку.

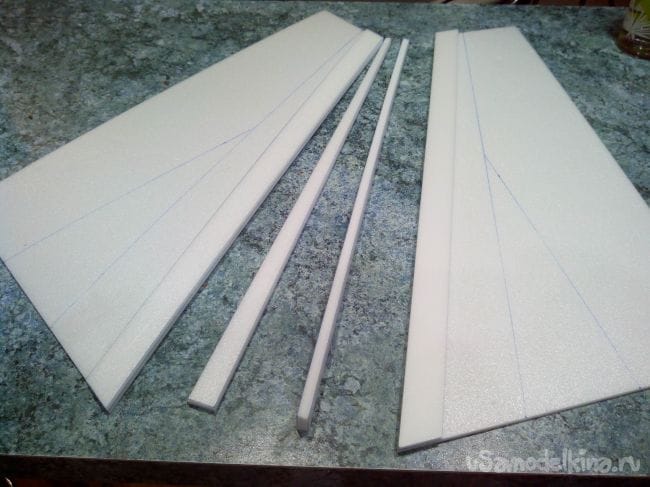

    Склеиваем лонжероны и приклеиваем к нижним частям консолей усиления передней кромки.

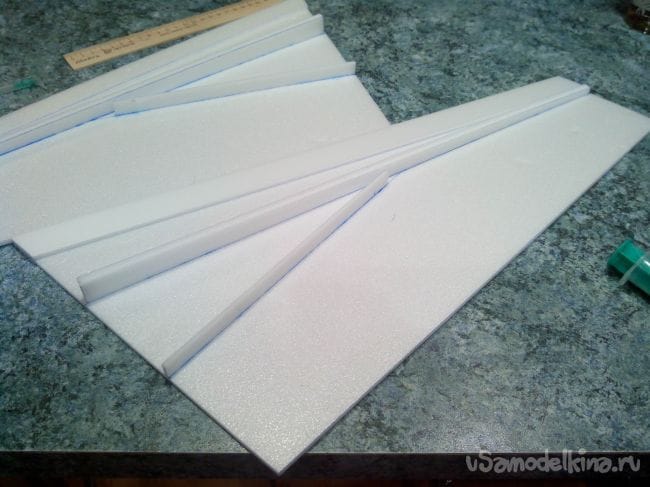

    Приклеиваем лонжероны и одну часть пенала.

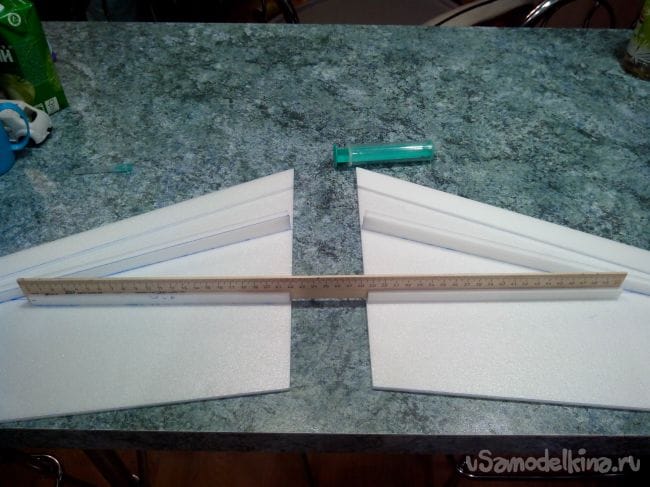

    Так как соединительная рейка у нас будет из деревянной линейки, используем ее как направляющую и приклеиваем вторые части пенала.

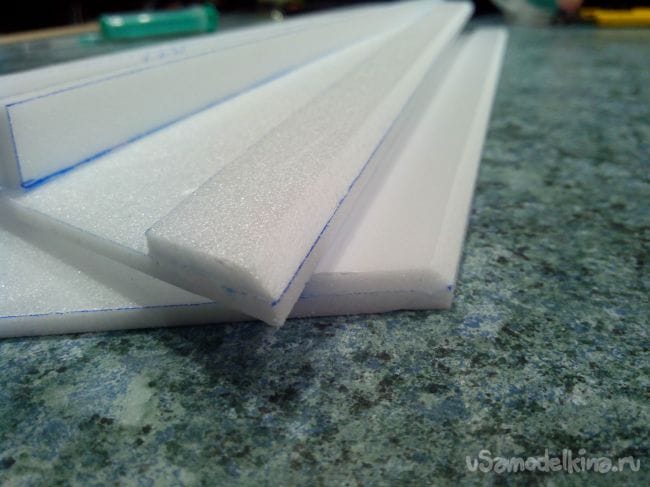

    Стачиваем или обрезаем переднюю кромку под углом.

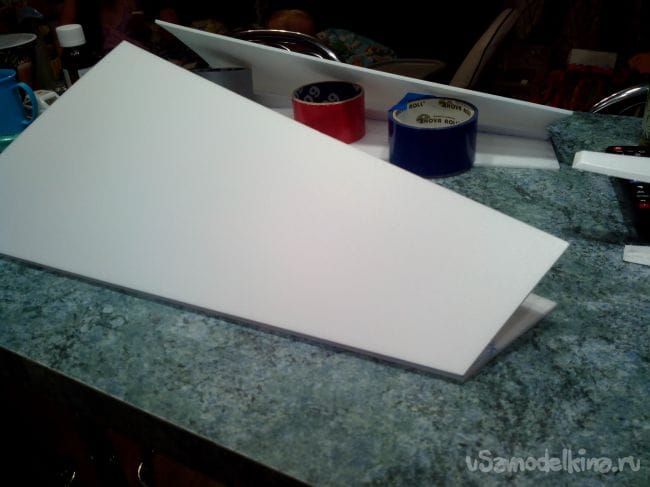

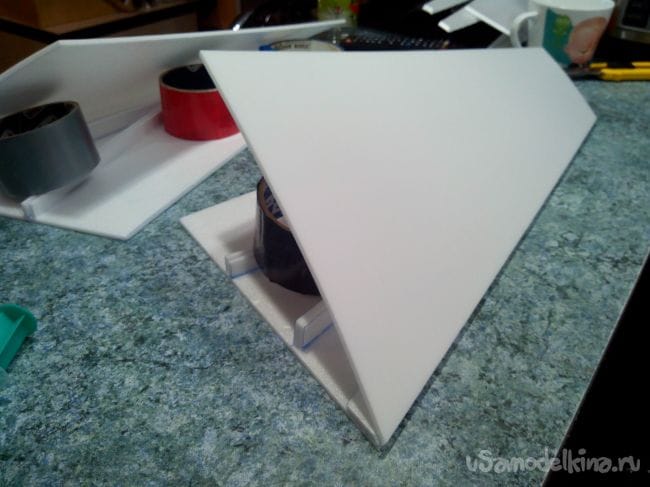

    Приклеиваем верхние части консолей к передней кромке и оставляем до полного высыхания клея.

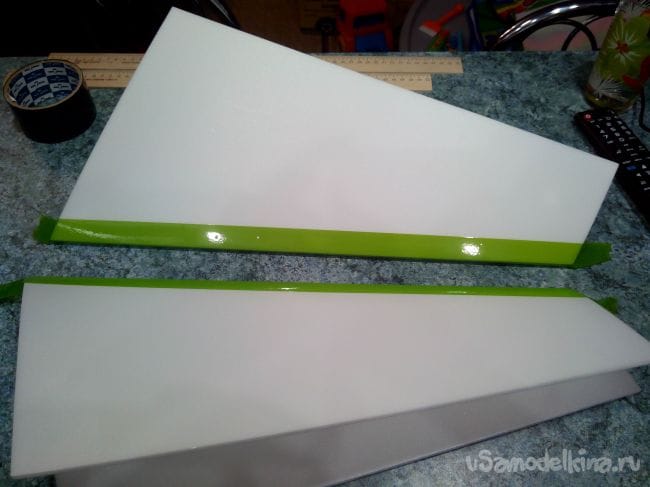

    Если ждать не хочется, можно зафиксировать место склейки скотчем по всей длине.

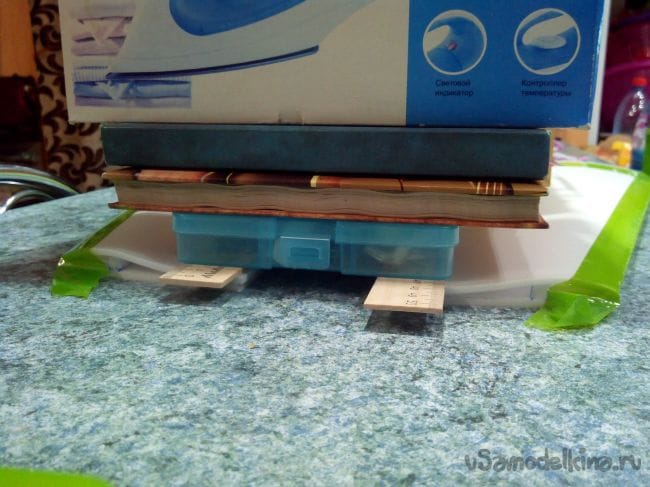

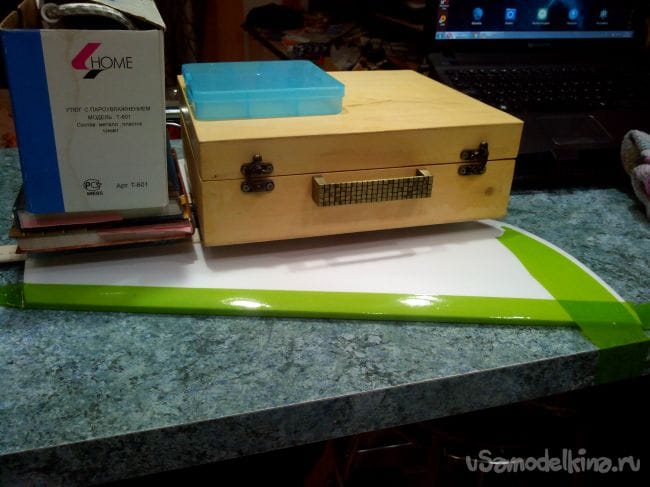

    Затем намазываем клеем лонжерон, пенал и заднюю кромку и помещаем крыло под груз.

    Чтобы сохранить профиль, притягиваем скотчем переднюю кромку к столу.

    После высыхания клея закругляем переднюю кромку наждачкой.

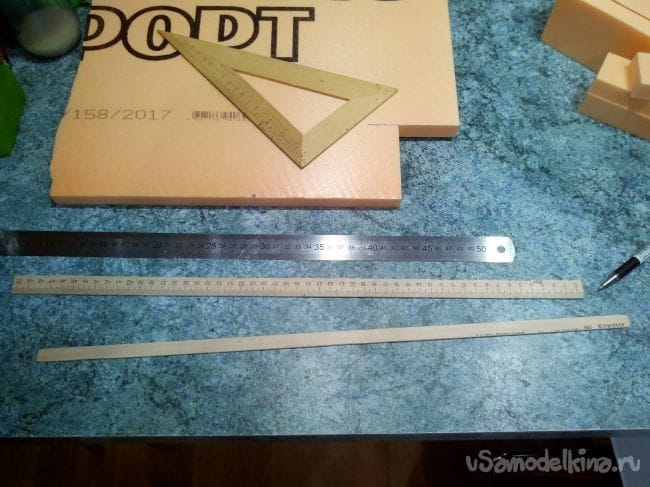

    Выпиливаем из линейки соединительную рейку (ширина 12 мм).

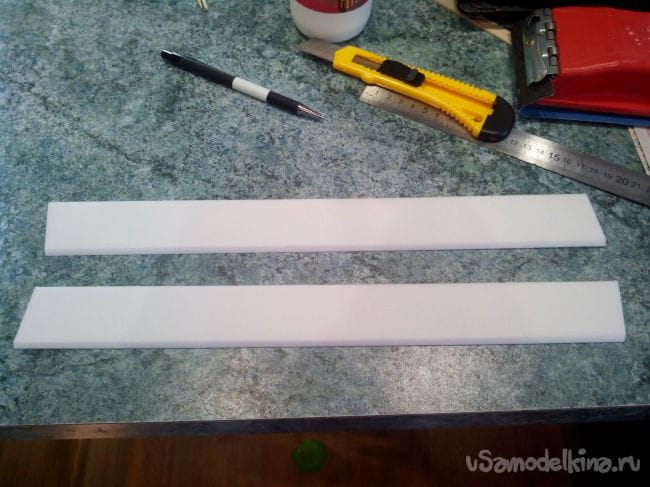

    Вырезаем элевоны из одного слоя потолочной плитки и стачиваем одну кромку под углом 45 градусов наждачкой.

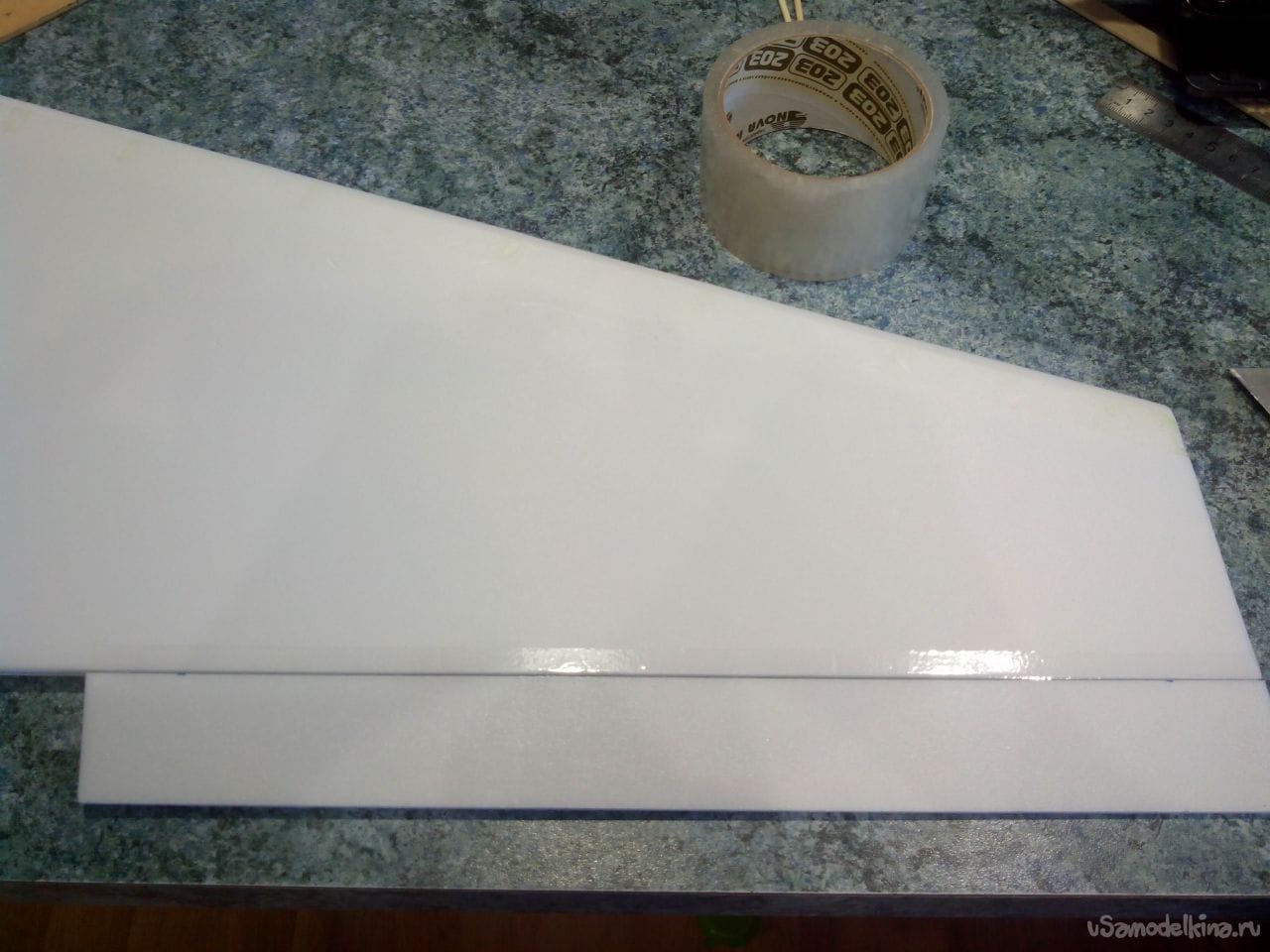

    Навешиваем элевоны на скотч, сначала снизу.

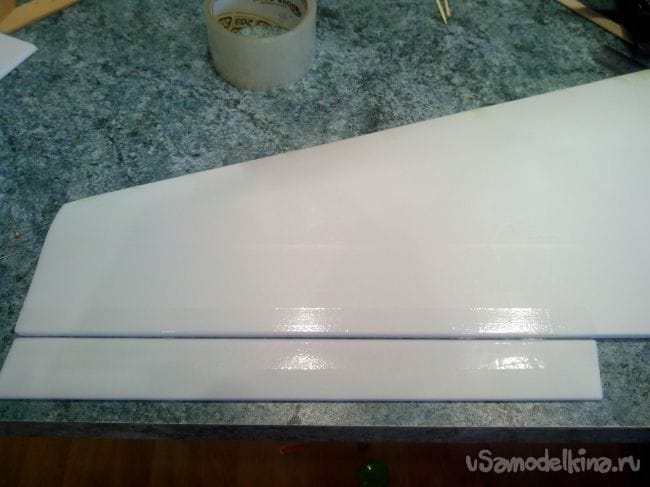

    Затем сверху.

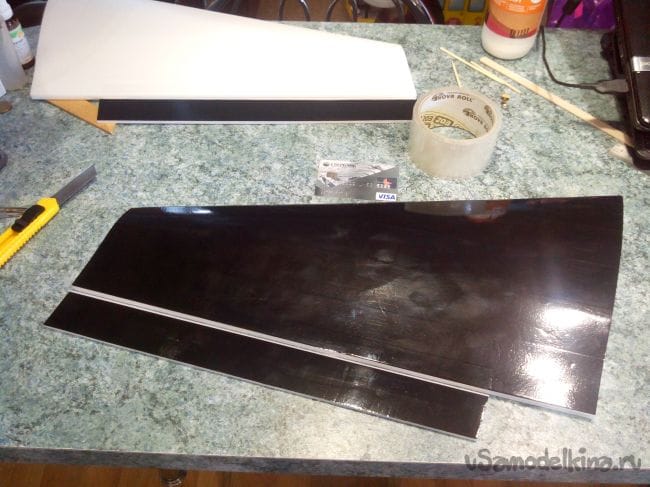

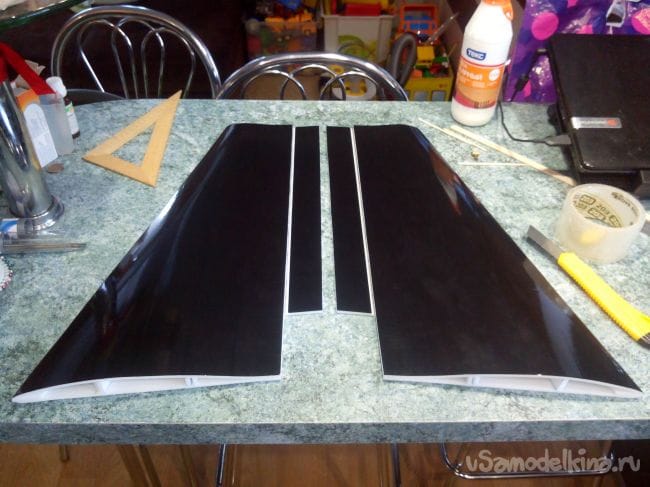

    Обклеиваем крыло цветным скотчем.
    Сверху.

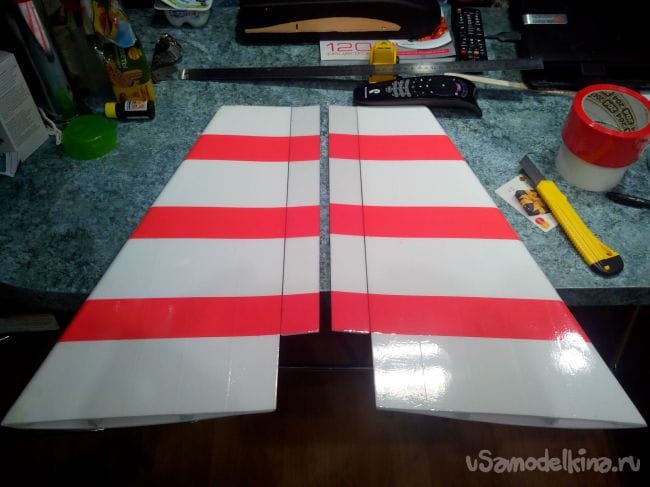

    Снизу.

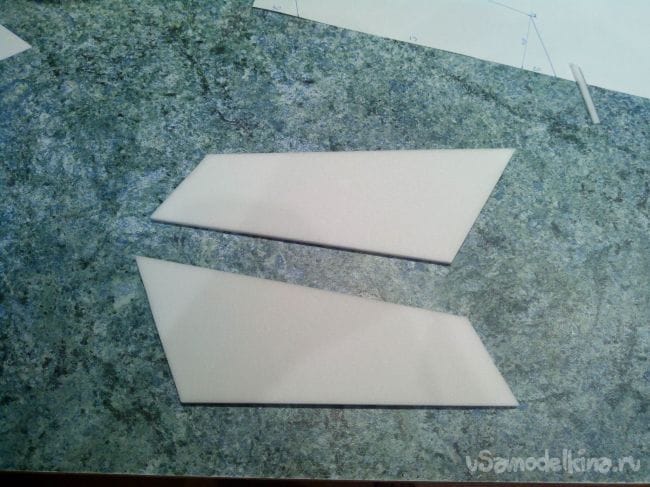

    Из одного слоя потолочки вырезаем винглеты.

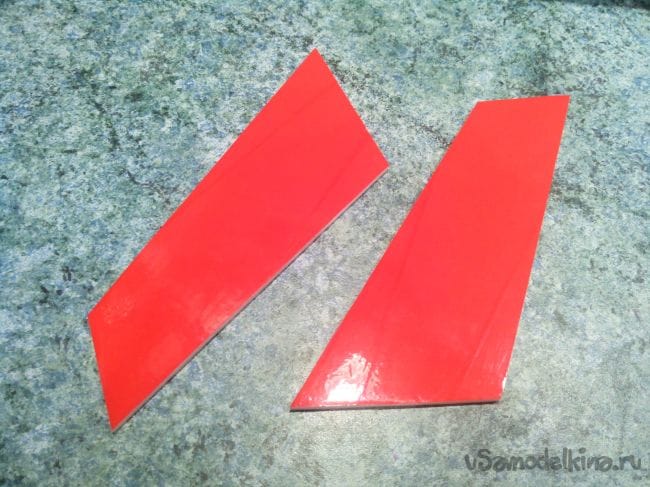

    И обклеиваем их скотчем с наружной стороны.

    Приклеиваем винглеты


    Шаг 2. Изготовление фюзеляжа.

    Из пеноплекса вырезаем детали фюзеляжа. Сразу же делаем вырезы в задней части под мотораму.

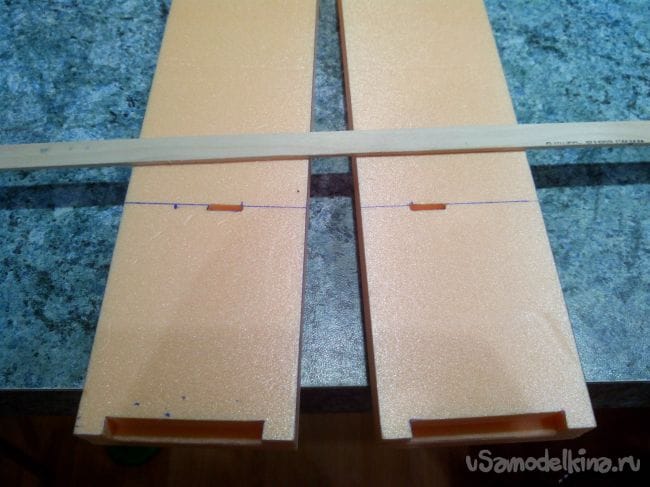

    В заготовках боковин делаем отверстия под соединительную рейку.

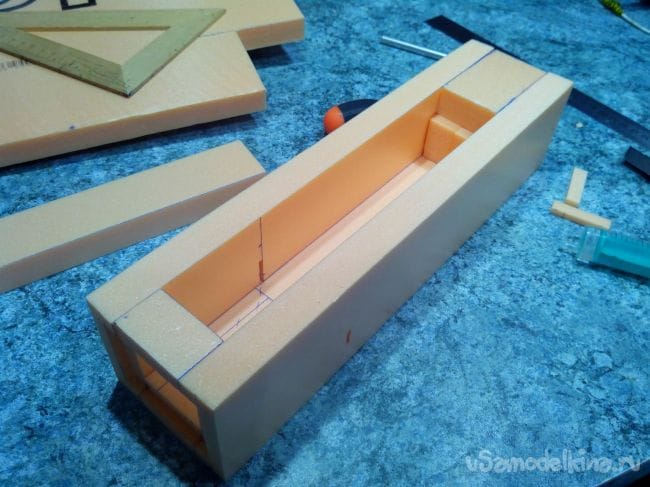

    Склеиваем детали.

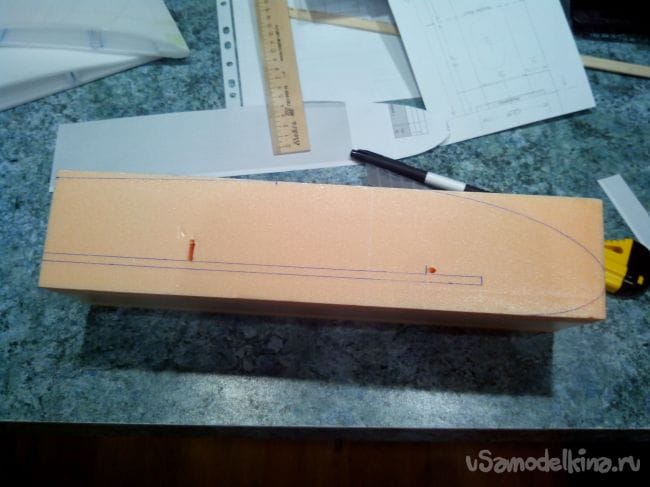

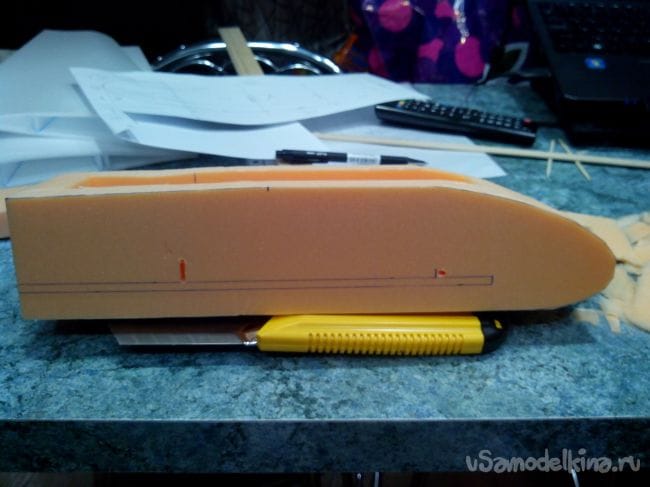

    По шаблону на боковинах чертим контуры носовой части и скос хвостовой.

    Резаком по линиям отрезаем лишнее.

    Отмечаем по шаблону контуры носовой части сверху и снизу.

    Обрезаем лишнее резаком.

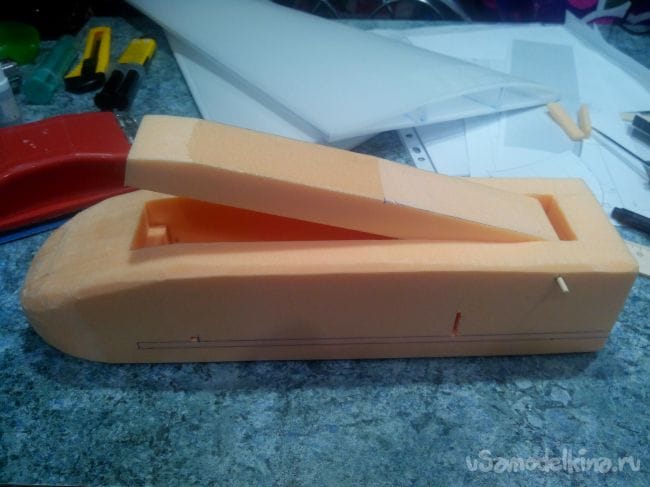

    Крышку устанавливаем шарнирно на бамбуковой палочке, закрываем и резаком подгоняем форму крышки под фюзеляж.

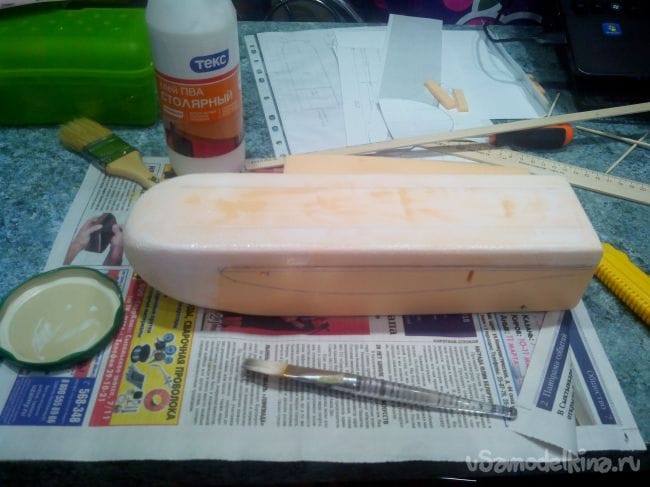

    Резаком и наждачкой доводим форму фюзеляжа и грунтуем клеем ПВА в 2-3 слоя.


    В передней части крышки делаем вырез для вентиляции.

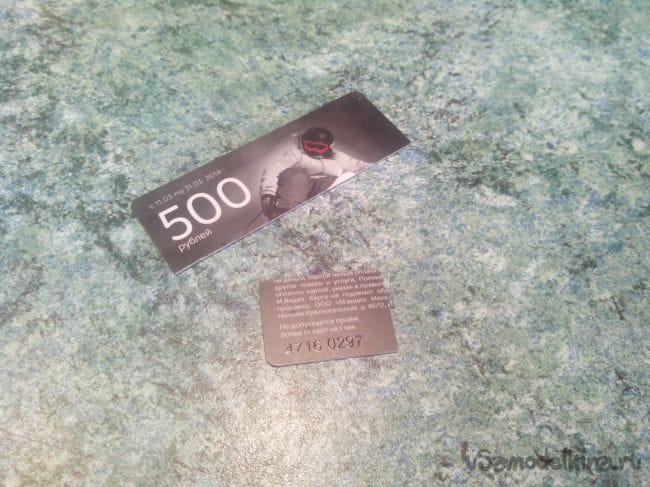

    Из пластиковой карты вырезаем воздухозаборник.

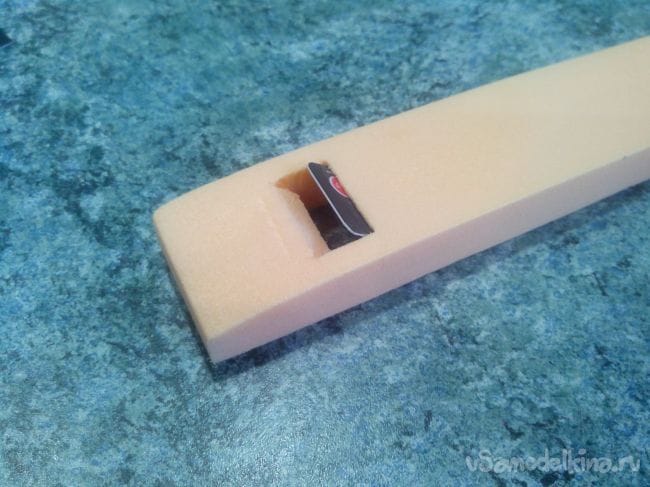

    И вклеиваем его в крышку. Выступ на 5-6 мм.

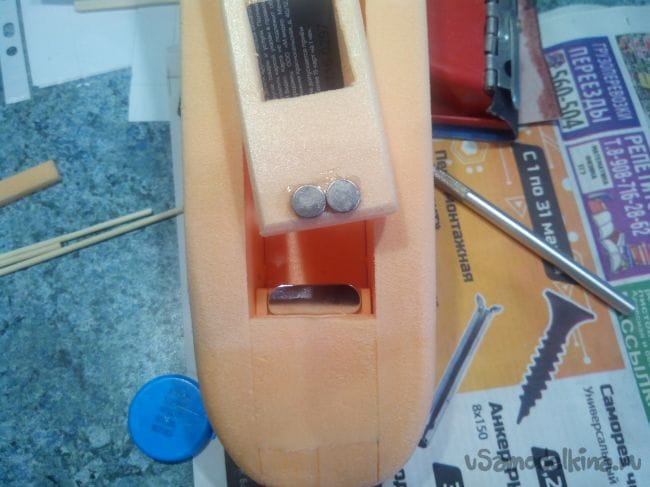

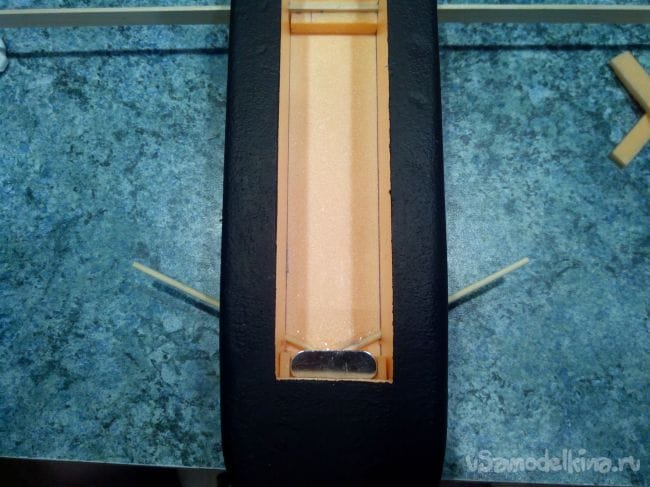

    Приклеиваем эпоксидным клеем к крышке изнутри магнитики, а в фюзеляж – металлическую пластинку (от того же бейджика).

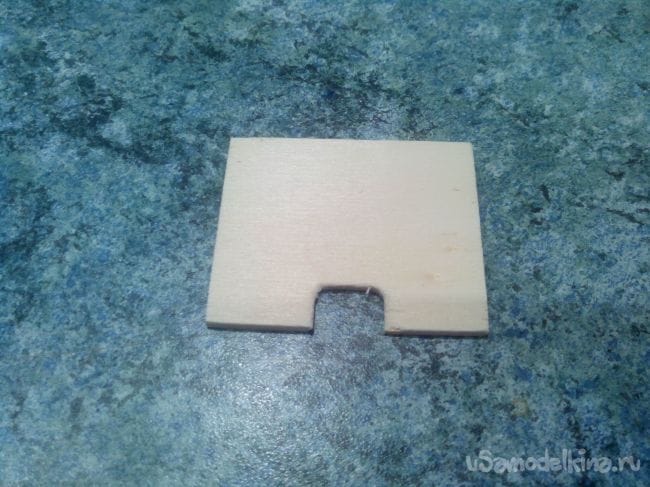

    Мотораму выпиливаем из тонкой фанеры (4 мм).

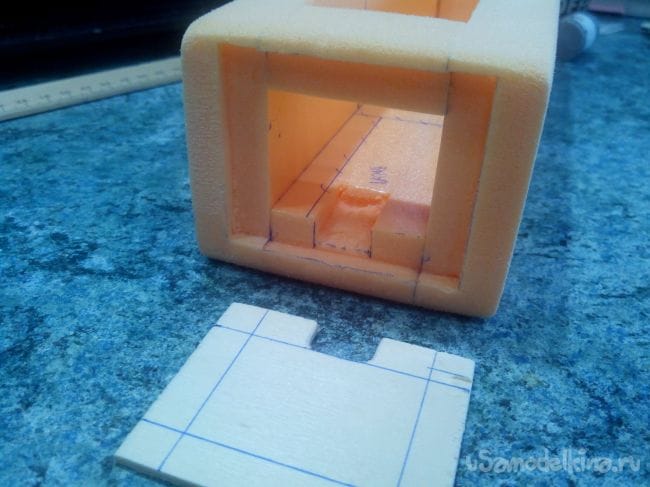

    В задней части фюзеляжа делаем небольшой вырез под провода мотора.

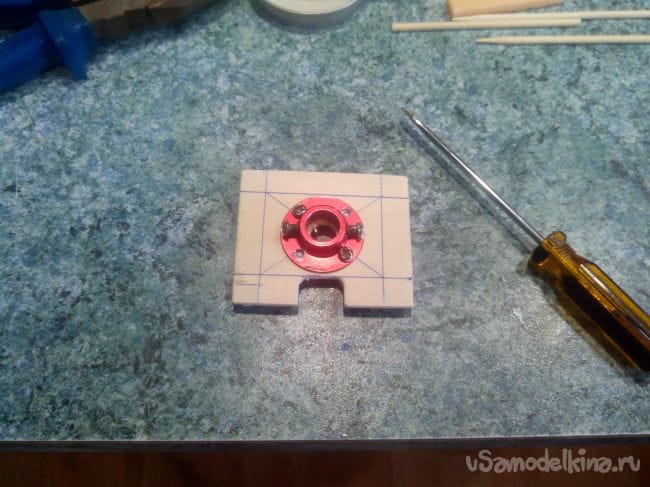

    Основание двигателя прикручиваем к мотораме болтиками.

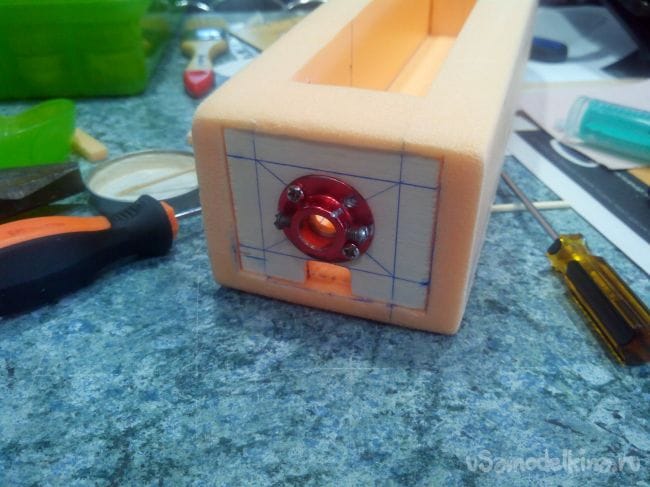

    Вклеиваем мотораму в фюзеляж.

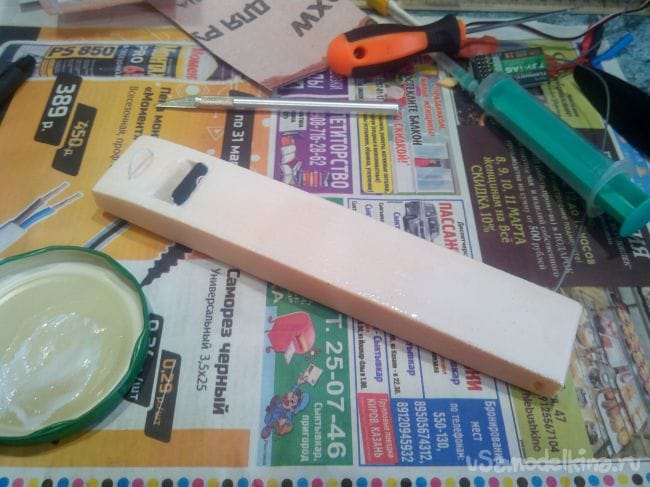

    Делаем в передней части крышки небольшую ручку из проволоки и грунтуем крышку клеем ПВА.

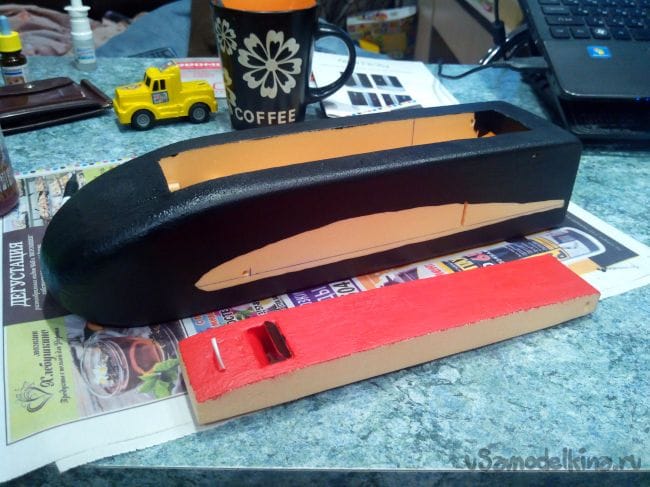

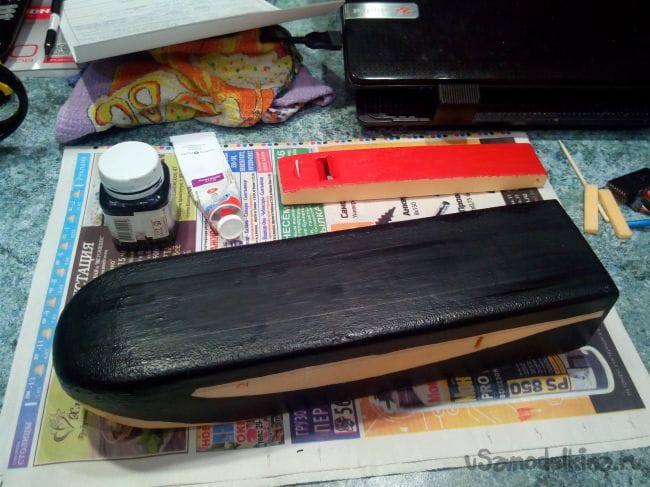

    Красим фюзеляж и крышку акриловыми красками, оставляя незакрашенным место приклеивания консолей крыла.


    После высыхания краски можно покрыть фюзеляж бесцветным лаком, главное, чтобы он не разъедал пеноплекс.

    Шаг 3. Сборка модели и установка электроники.

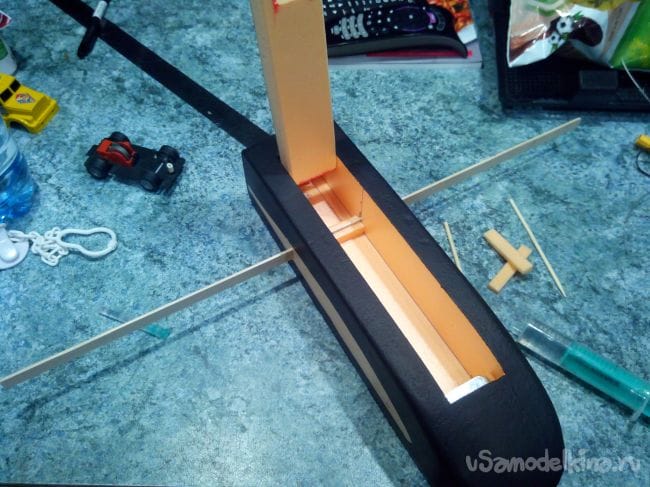

    Вклеиваем соединительную рейку в фюзеляж, закрепив изнутри кусочком потолочки или пеноплекса, и вклеиваем бамбуковые шпажки в районе передней кромки.


    Делаем отверстия под провода сервоприводов элевонов резаком.

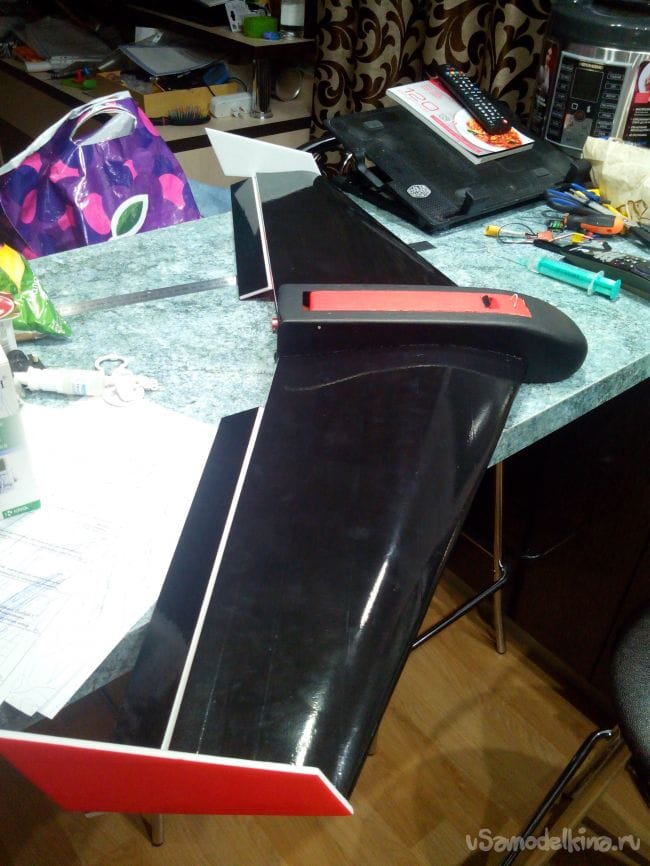

    Приклеиваем консоли к фюзеляжу и устанавливаем крышку.

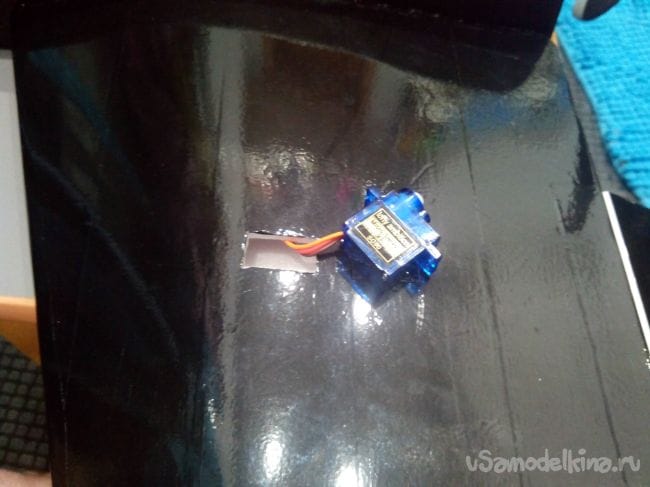

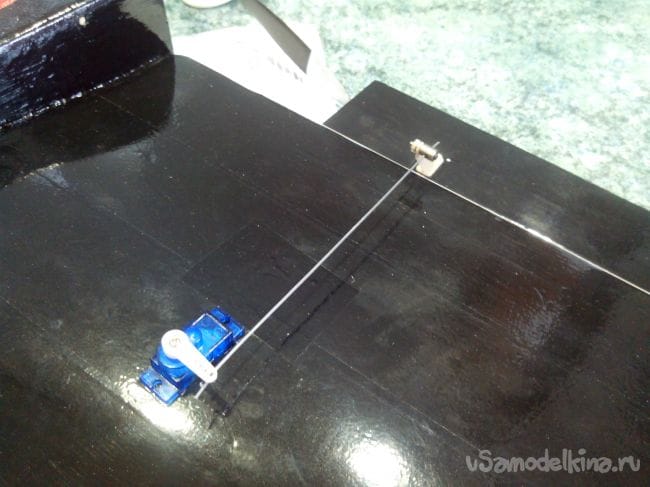

    В консолях вырезаем посадочные места для сервоприводов, провода сервоприводов протягиваем через отверстия внутрь фюзеляжа, а сами сервоприводы сажаем на термоклей.

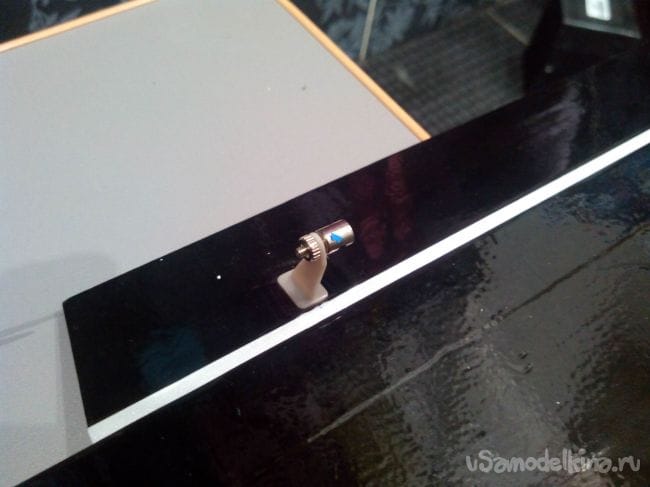

    Кабанчики можно установить без клея, тяги – из стальной проволоки.

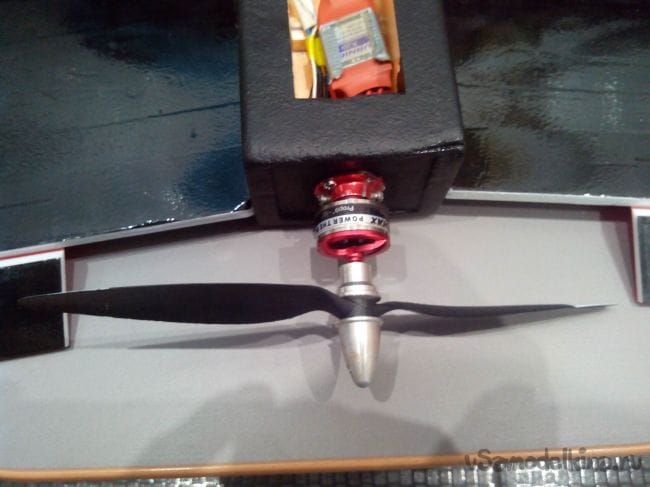

    Прикручиваем двигатель с пропеллером.

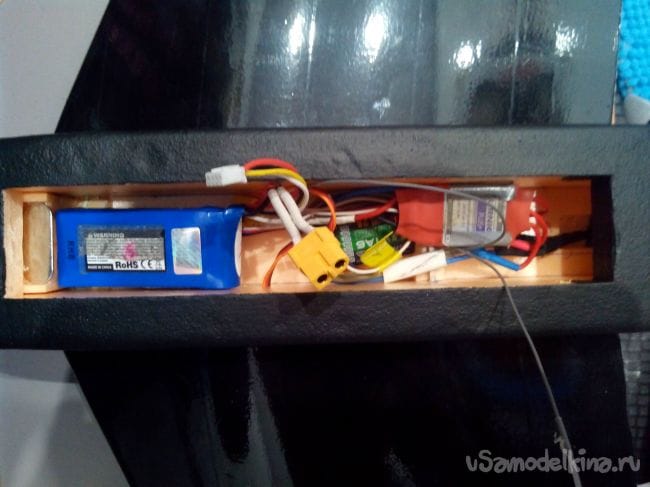

    Укладываем приемник, регулятор и АКБ внутри.

    Центр тяжести модели должен располагаться в районе 75-100 мм от передней кромки крыла. При необходимости можно сдвинуть аккумулятор назад, подложив в передней части брусочек пеноплекса или утяжелить носовую часть дробью.

    Шаг 4. Настройка аппаратуры.

    По поводу настройки элевонов на летающем крыле в Интернете достаточно информации, например видео про настройку аппаратуры FlySky FS-i6 (Turnigy TGY-i6 – это ее клон, потому настройки будут идентичными):



    Если кратко, то надо подключить сервоприводы элевонов в 1 и 2 каналы, двигатель, как всегда, на 3 канал, затем в настройках аппаратуры включить режим элевонов и при необходимости сделать реверс каналов, чтобы элевоны отклонялись в нужную сторону.

    Видео полетов получилось не очень длинным, потому что рубанул себе винтом по пальцу, не сильно, но управлять стало неудобно...
