Далее будет подробная статья про изготовление данной модели. Самолет очень прост в изготовлении и ремонтопригоден. Кроме того, электроника, которая в нем используется, подходит от моделей-тренеров, что позволяет без лишних затрат перейти от «плосколета-тренера» к «пилотажке».
Чертеж модели в формате Excel, достаточно распечатать и склеить. Или даже просто начертить на потолочке маркером по линейке.
Материалы:
- Потолочная плитка
- Пеноплекс
- Разноцветный скотч
- Деревянные линейки
- Бамбуковые палочки и шпажки
- Тонкая фанера
- Стальная проволока
- Жесть
- Стыковочная лента для линолеума
- Клей для потолочной плитки
- Клей ПВА
- Эпоксидный клей
- «Липучка»
Инструменты:
- Канцелярский нож
- Металлическая линейка
- Угольник
- Маркер для компакт-дисков
- Ножницы
- Лобзик
- Наждачная бумага
- Надфили
- Прищепки
- Шприц для клея
- Изолента
- Пассатижи
- Шуруповерт со сверлами
- Термопистолет
- Утюг
Электроника:
Мотор
Пропеллер
Цанга
Сервопривод
Сервоудлинители
Регулятор оборотов
Фиксаторы тяг
Колеса - задние и передние
Аккумуляторы
Аппаратура
Шаг 1. Небольшие изменения в чертежах.
Так как данную модель я делал дважды, приведу список изменений, которые я внес в конструкцию.
1. Фюзеляж расширил на 1 см и не стал сужать носовую часть, чтобы внутрь помещалась вся электроника и аккумулятор.
2. Нижнюю часть фюзеляжа сделал из пеноплекса (2 см толщиной), чтобы повысить прочность конструкции.
3. Крыло переместил на 15 мм ближе к хвосту, чтобы центр тяжести оказался в нужном месте. А само крыло будет без нервюр – с несколькими лонжеронами разной толщины.
4. Шасси на первой версии вырывало дважды, а потому было решено усилить место крепления стойки шасси.
Шаг 2. Изготовление крыла.

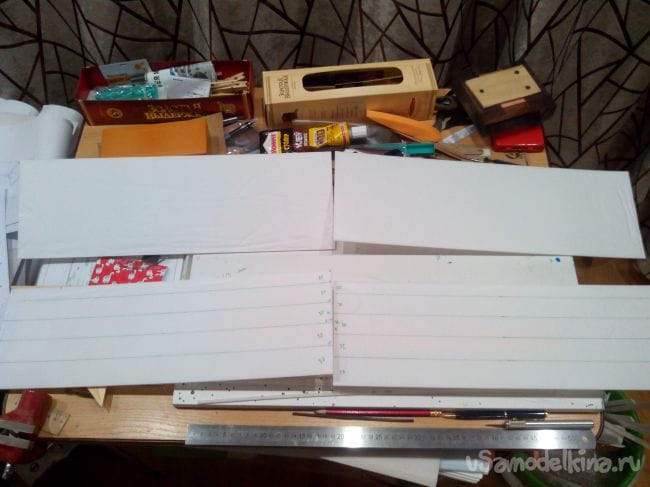

Размечаем на потолочке маркером для дисков и вырезаем резаком четыре прямоугольника размерами 155х470 мм. На внутренней стороне чертим линии, по которым будут приклеены лонжероны. Расстояния между ними видны на фото, но смотря какой профиль крыла выбрать.

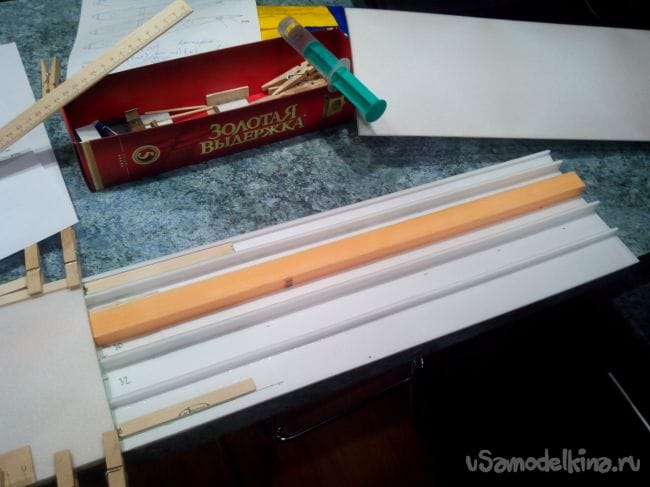

Из обрезков потолочки нарезаем лонжероны. Центральный делаем из пеноплекса (на фото оранжевый)

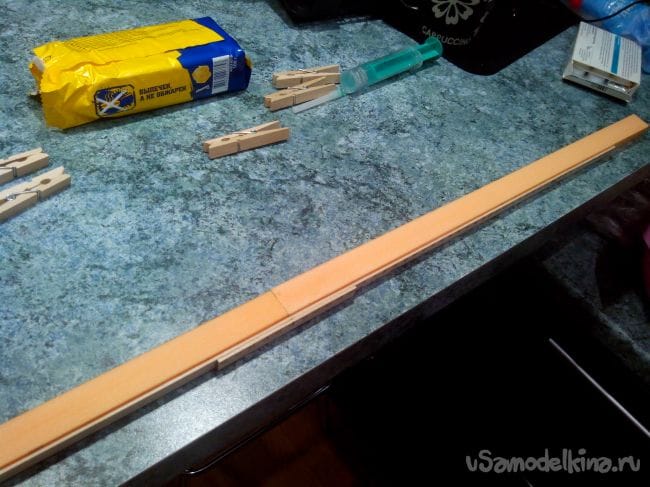

К пеноплексовому лонжерону приклеиваем деревянный лонжерон, склеенный из линейки (длина 800 мм).
На ровной поверхности склеиваем нижние части консолей крыла, приклеиваем лонжероны из потолочки и пеноплекса, стык половинок усиливаем изнутри небольшими (около 200 мм) кусочками линейки по передней и задней кромке и приклеиваем верхние части.

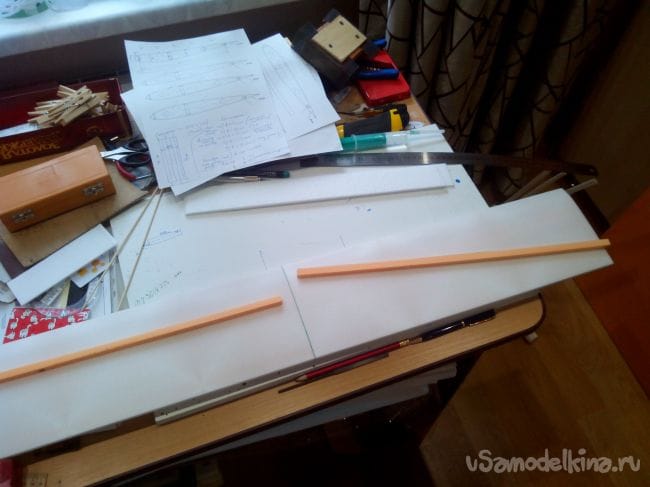

Заготовки передней кромки делаем из пеноплекса (или из потолочки) и приклеиваем к крылу.

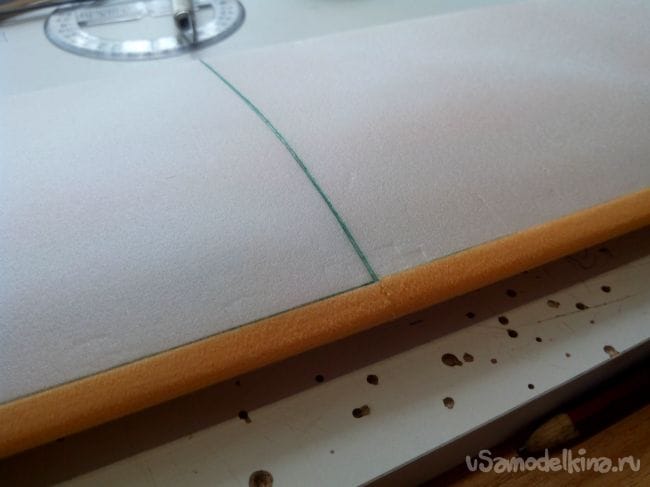

После высыхания клея переднюю кромку обрабатываем грубой наждачкой и шлифуем мелкой.

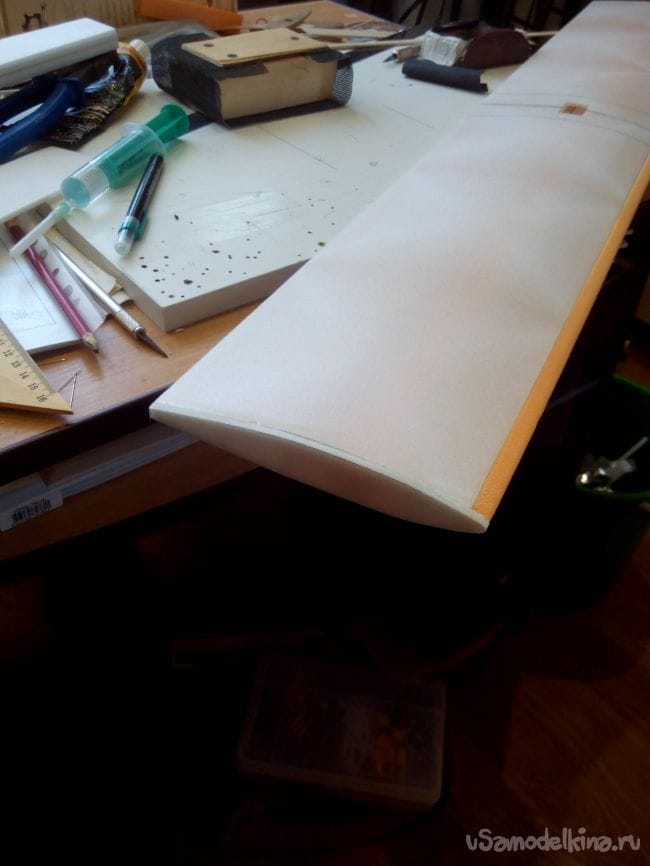

Законцовки крыла делаем из потолочной плитки и приклеиваем. Затем обрабатываем наждачкой.
По центру крыла около центрального лонжерона вырезаем с одной стороны отверстие для вывода проводов к сервомашинкам элеронов. Чем меньше будет отверстие, тем выше будет прочность крыла, а потому главное не перестараться.
По чертежу вырезаем заготовки элеронов, они делаются из двух слоев потолочки, и склеиваем половинки.

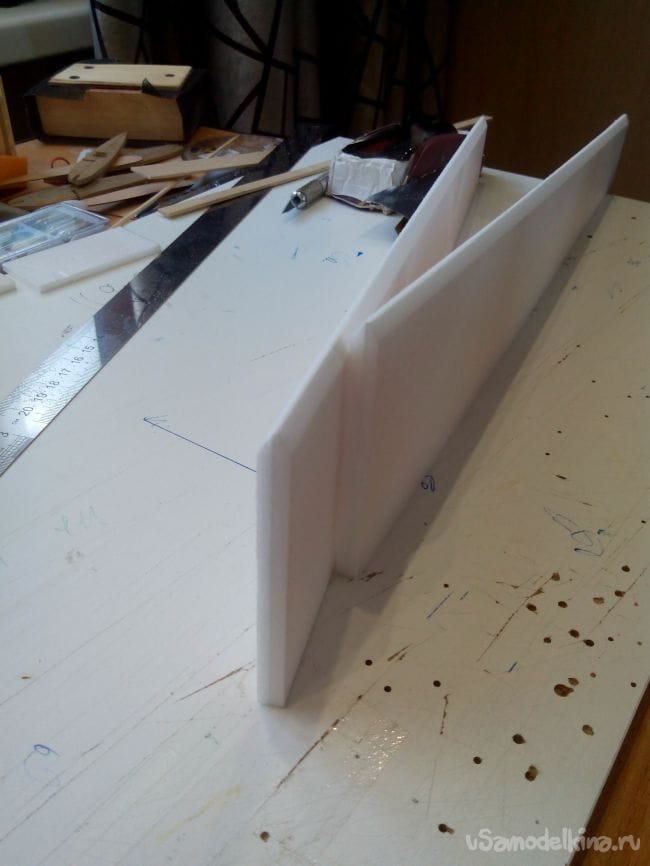

Для получения одинаковых элеронов соединяем их друг с другом изолентой и обрабатываем края наждачкой.
Затем на каждом по отдельности сошкуриваем кромку, по которой элерон будет соединяться с крылом, под углом 45 градусов с двух сторон.

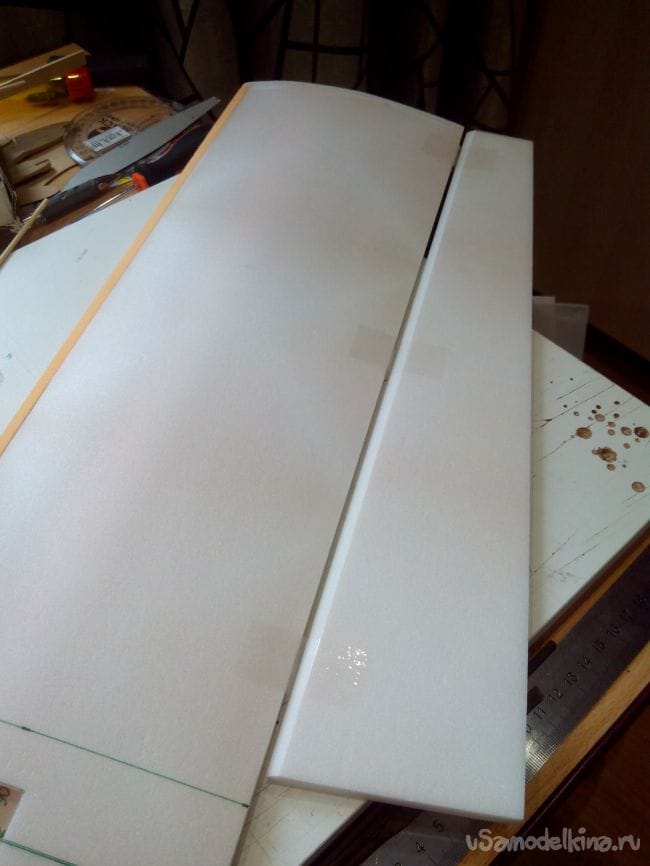

Крепиться элероны к крылу будут на скотч. Чтобы потом можно было вставить крыло в фюзеляж, навешиваем пока только один элерон. После этого крыло можно отложить и приступить к фюзеляжу.
Шаг 3. Изготовление фюзеляжа.

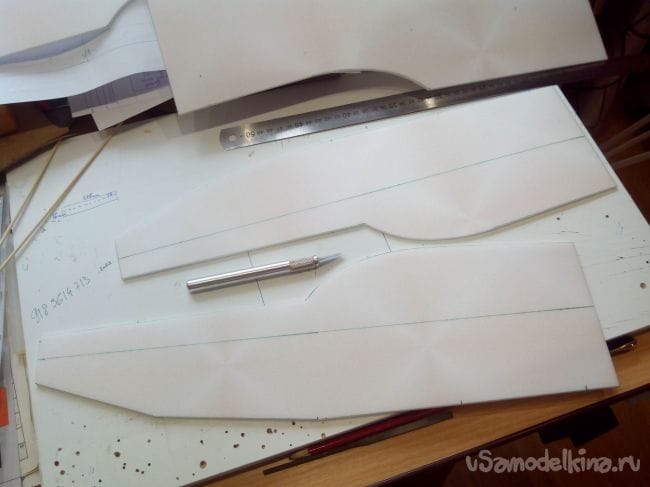

Обводим переднюю часть по шаблону маркером на листе потолочки прямо на лицевой стороне и чертим ось, на которой будет располагаться мотор, крыло и стабилизатор. Кроме того, эта линия будет границей, разделяющей цвета при обклейке модели скотчем.

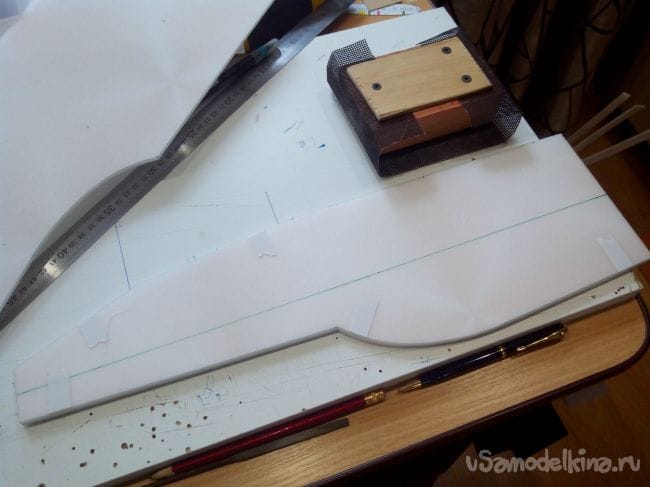

Части фюзеляжа обрабатываем вместе наждачкой, так же как обрабатывались элероны.

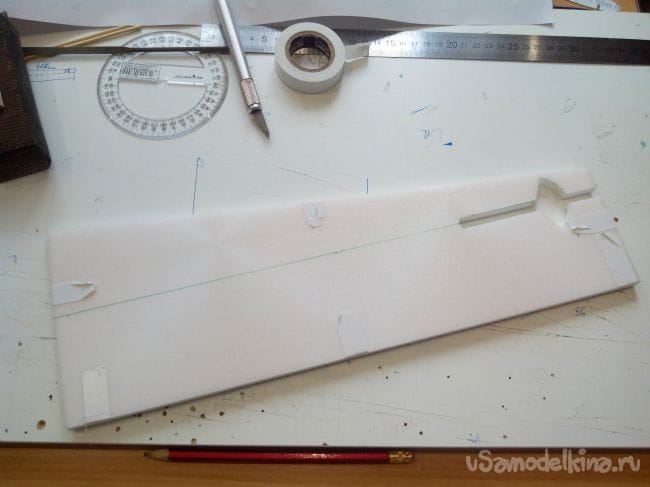

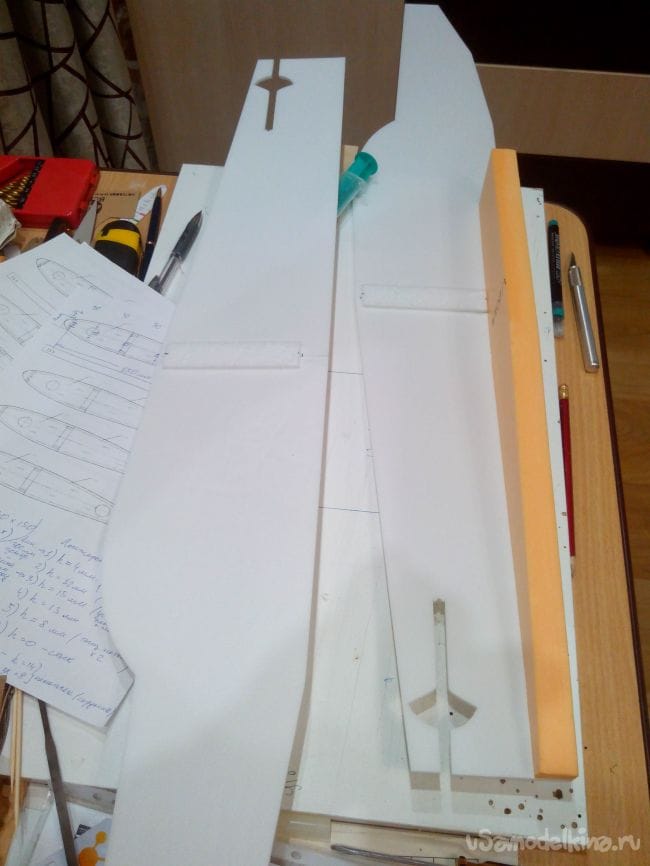

Хвостовые части выравниваем так же, как и носовые. Сразу же, пока они соединены в пачку, вырезаем места под горизонтальное хвостовое оперение и сервоприводы. Затем подравниваем надфилем. Если сделать все аккуратно на данном этапе, то потом не придется выравнивать стабилизатор.

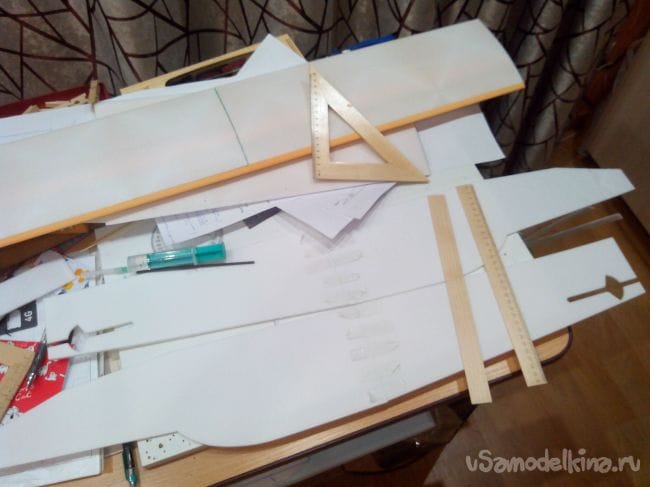

Соединять части фюзеляжа лучше совмещая по центральной линии, так не будет смещения отверстий для стабилизатора. Края в месте стыка половинок можно подправить наждачкой. Изнутри на стык половинок наклеиваем полоску из потолочной плитки.

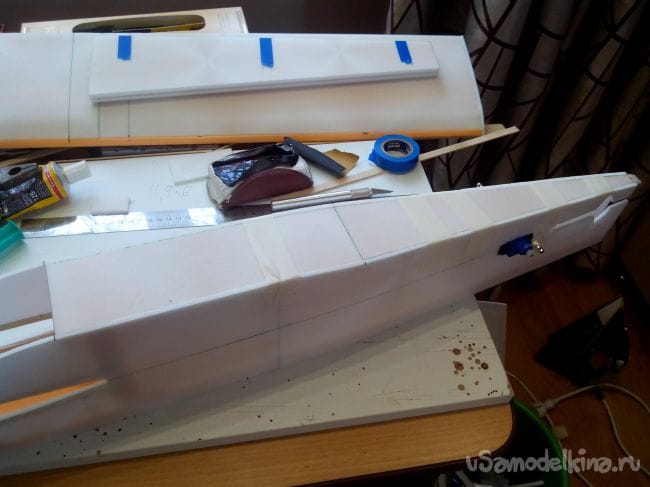

Когда клей высохнет, приклеиваем пеноплексовое днище фюзеляжа. На данном этапе все выравниваем по угольнику, иначе малейший перекос потом отразится на полетных характеристиках. Откладываем фюзеляж сохнуть и двигаемся дальше.
Шаг 4. Изготовление моторамы и площадки под шасси.

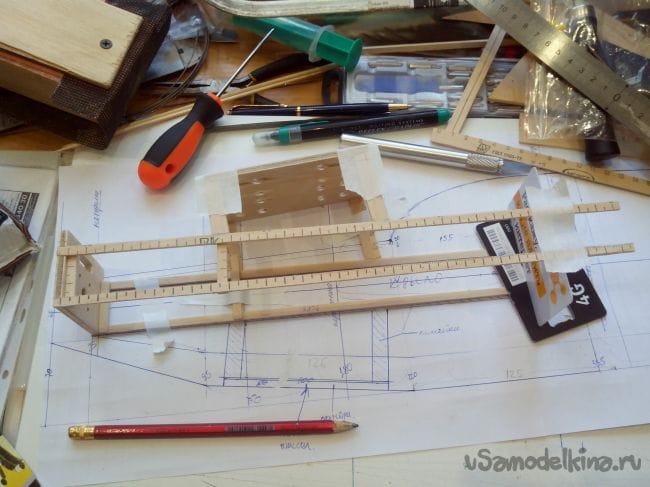

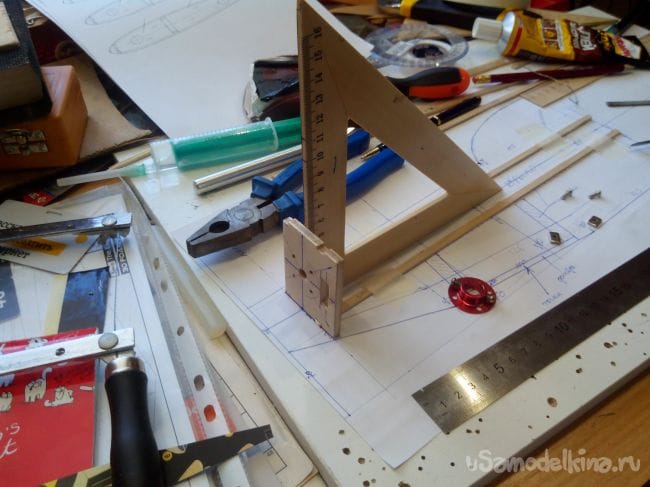

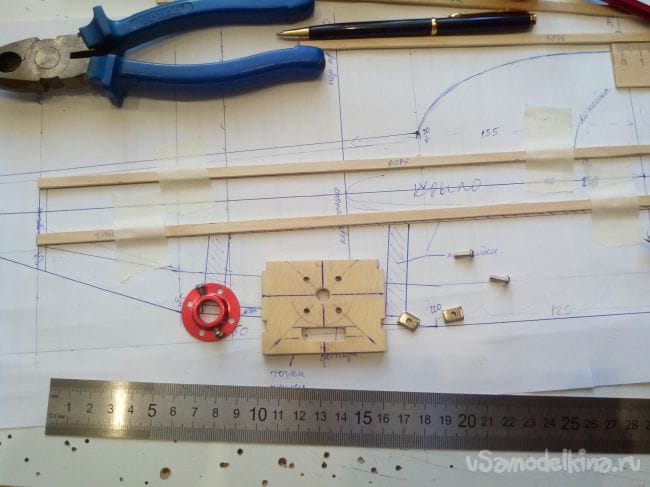

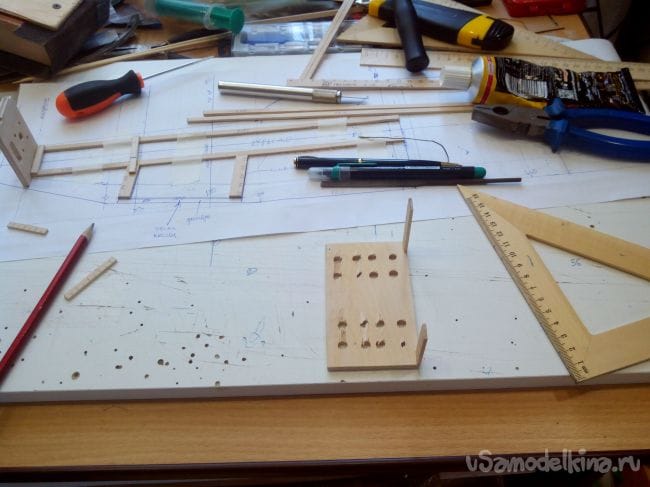

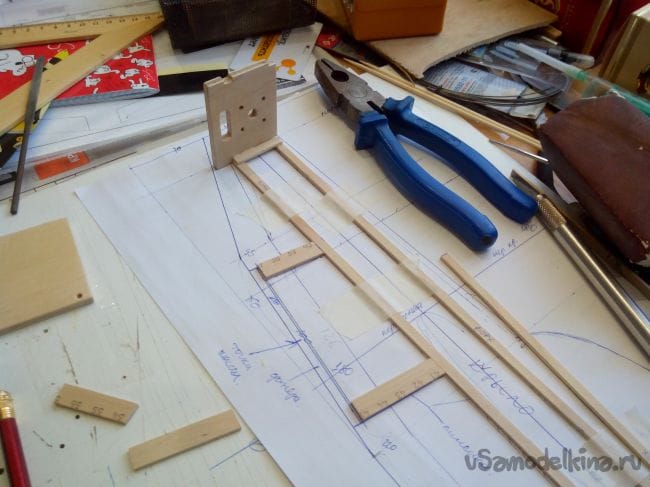

Распускаем деревянную линейку на реечки шириной 5 мм и на чертеже начинаем склеивать клеем ПВА каркас. Моторама делается из фанеры 3мм, отверстие на ней - для вывода проводов к регулятору оборотов. Все детали приклеиваем с применением угольника. Выкос двигателя в дальнейшем, если понадобится, лучше реализовать подкладыванием под крепление мотора шайбы, чем криво приклеивать мотораму.
Затем сажаем на клей стойки для площадки под шасси.
Площадку так же выпиливаем из фанеры 3 мм. Для снижения веса сверлим отверстия, но усердствовать не надо, ибо при посадке это место будет получать большие нагрузки.

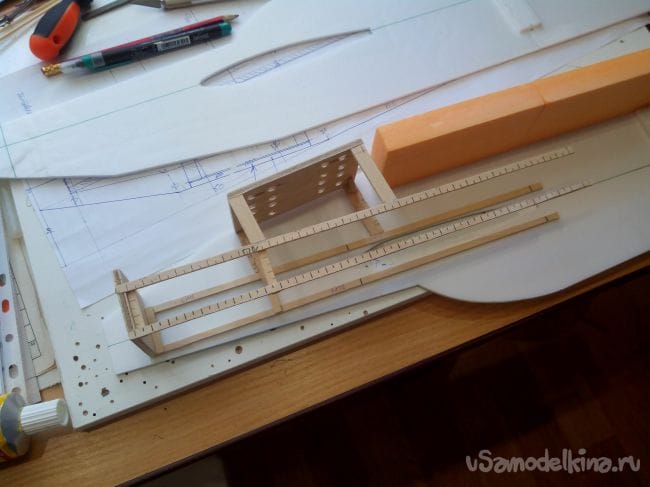

Вторую часть конструкции склеиваем в зеркальном виде и приклеиваем к мотораме и площадке шасси. До высыхания клея подкладываем под правую часть в качестве подпорки пластиковую карточку.
Прикладываем данную конструкцию к носовой части фюзеляжа. Крыло будет располагаться между двумя реечками.

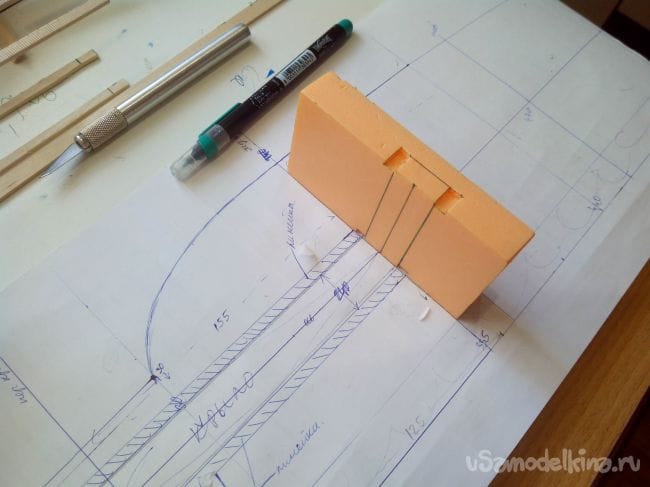

Вырезаем из пеноплекса (20 мм толщиной) шпангоут, который будет расположен сразу за крылом. Делаем в нем небольшие выемки под рейки.

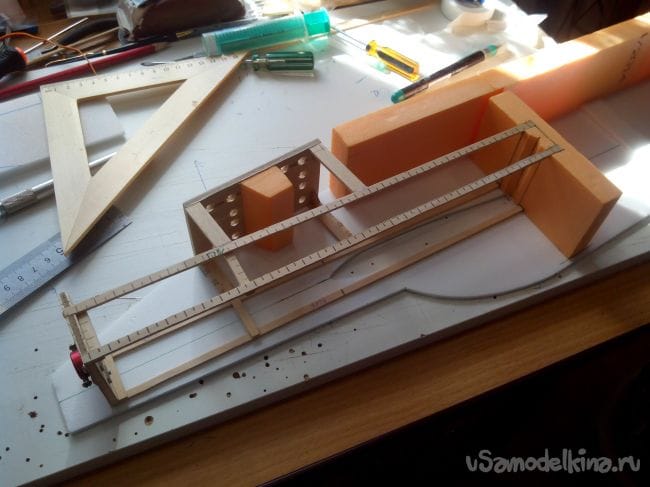

Вклеиваем пеноплексовый шпангоут в фюзеляж по угольнику. Затем приклеиваем конструкцию из моторамы и площадки под шасси.

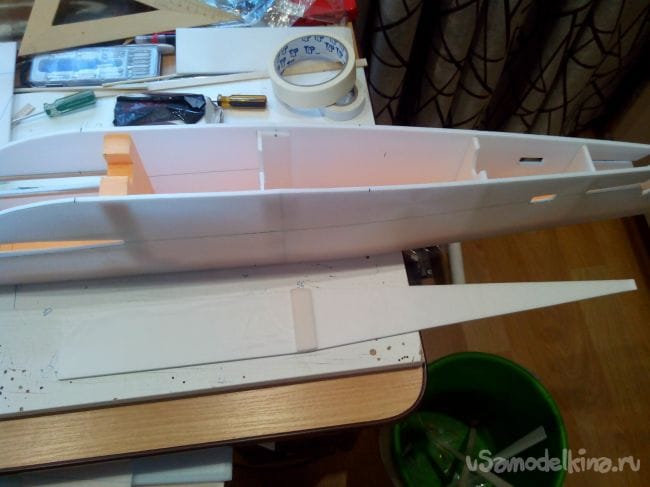

Приклеиваем вторую часть фюзеляжа, не забывая про угольник. В хвостовой части размещаем шпангоуты. Места в шпангоутах для проводки хвостовых сервоприводов удобней вырезать в верхней части.

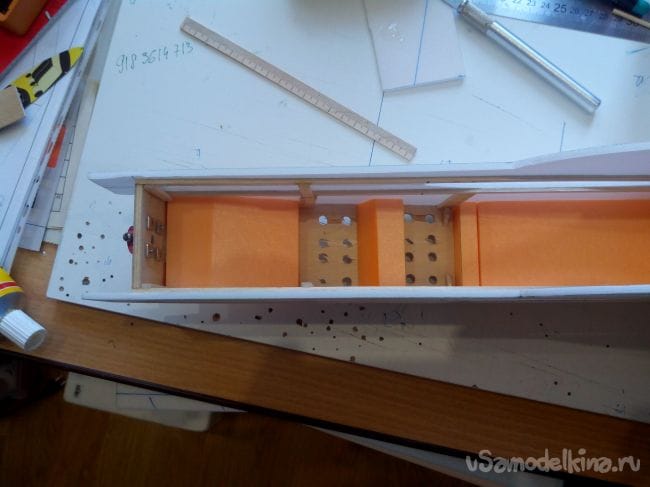

Вот так выглядит носовая часть изнутри. На площадку крепления шасси приклеиваем брусок из пеноплекса, тогда шурупы, которыми будет прикручено шасси, не повредят электронику.
Подготавливаем крышку для хвостовой части фюзеляжа, но не приклеиваем ее, чтобы было удобней прокладывать провода в хвостовую часть.

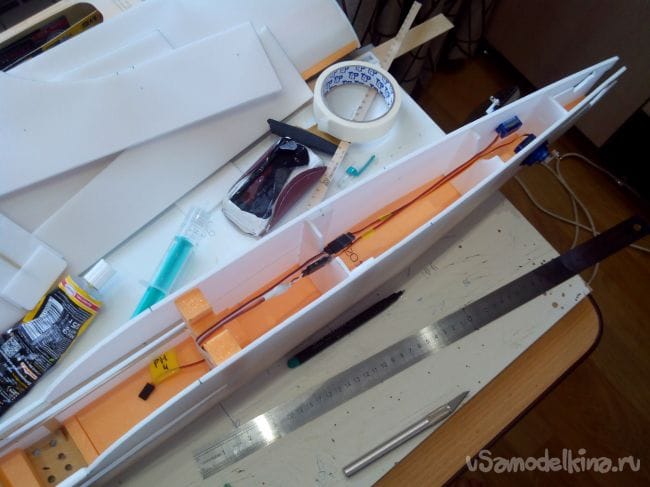

Размещаем провода хвостовых сервоприводов, прихватываем их кусочками скотча, а сами сервоприводы вставляем в отверстия (без клея). Слева – сервопривод руля высоты, справа – руля направления. Рекомендую сделать на проводах соответствующие пометки, чтобы потом было легче подключать их к приемнику.
Работы внутри хвоста закончены, можно заклеивать крышку.

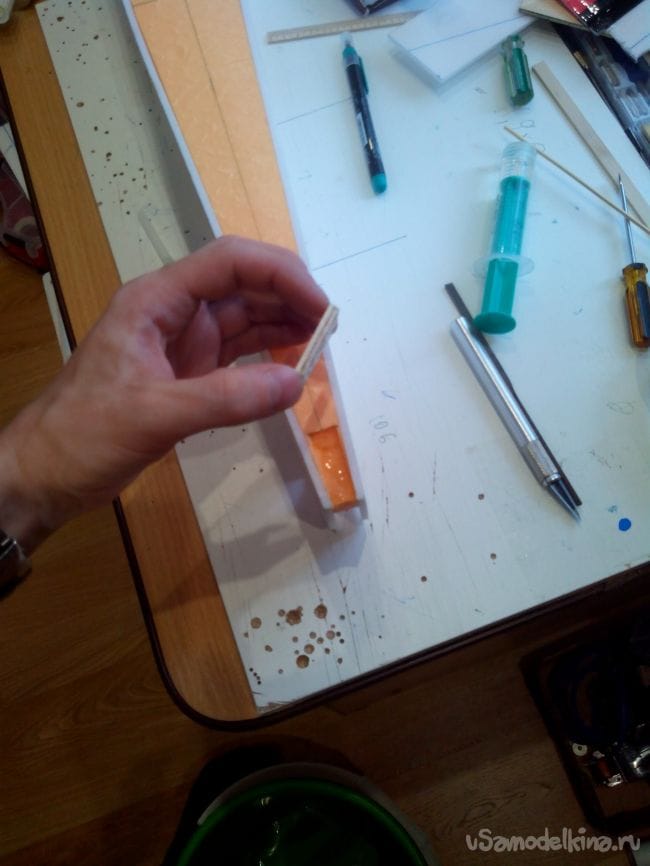

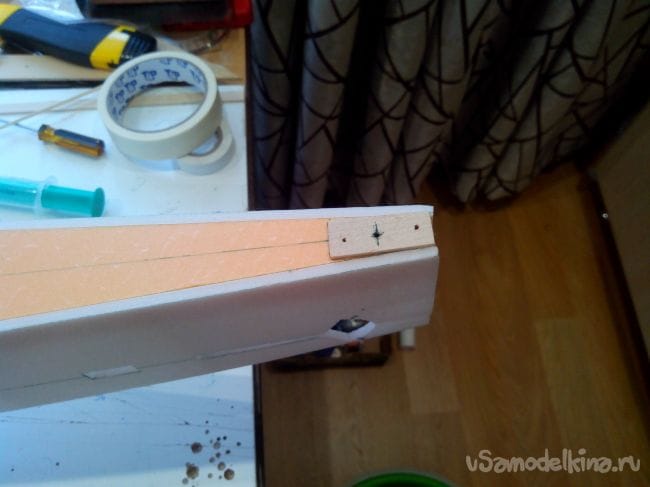

Площадку под заднее колесико склеиваем из линеек или берем кусочек фанеры 3 мм. Вклеивать лучше на эпоксидный клей-пятиминутку.

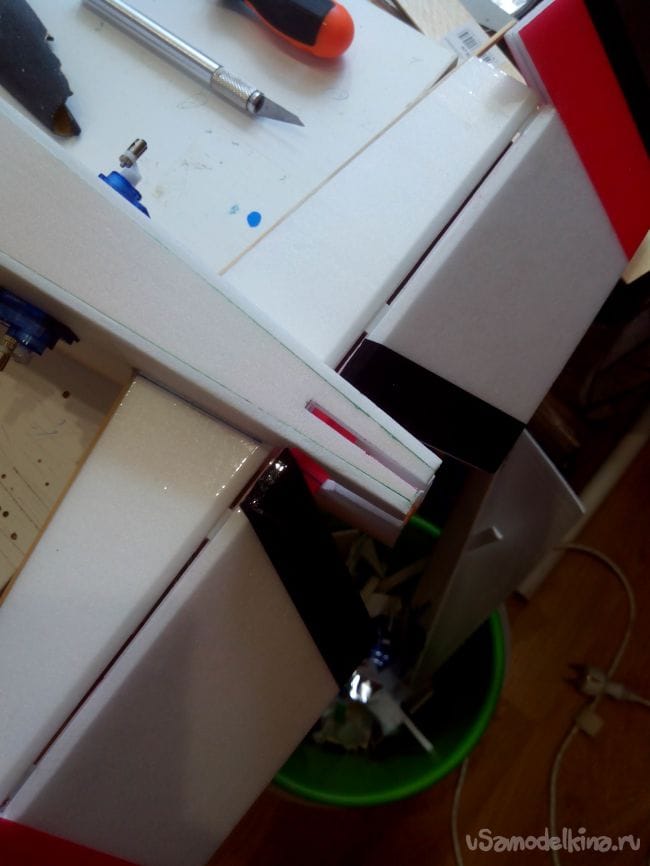

В верхней части строго по центру вырезаем посадочное место под киль.

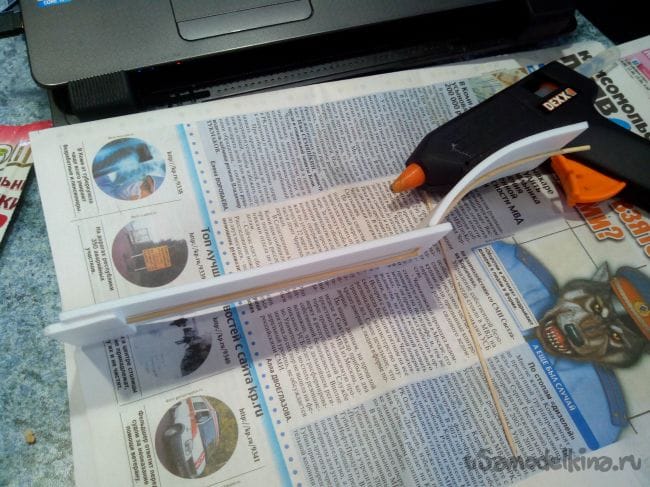

Крышку отсека с электроникой делаем из потолочки. Внутри, вдоль всей крышки, приклеиваем потолочным клеем бамбуковую шпажку. В части «псевдостекла» выгибаем шпажку, нагревая ее утюгом. Для повышения прочности, прихватываем шпажку термоклеем.
Шаг 5. Хвостовое оперение.
Стабилизатор и киль у меня остались с первой модели, а тогда я сфотографировать процесс не догадался. Но их изготовление сложностей вызвать не должно.

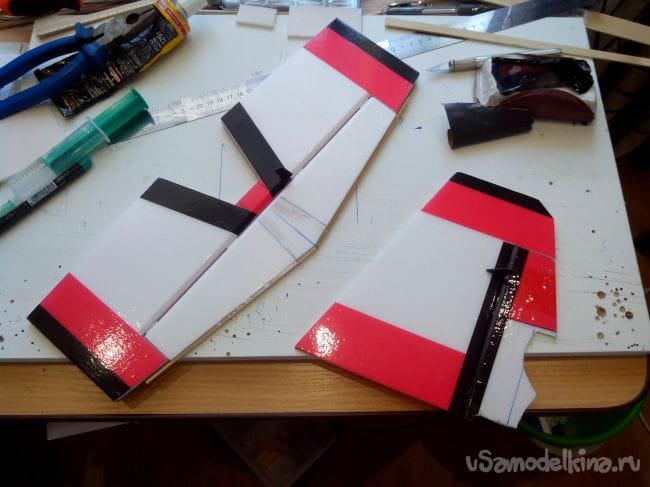

Стабилизатор и руль высоты изготовлены из двух слоев потолочки строго по чертежам, а петли сделаны из полосок двухстороннего скотча, который вклеивается между слоями. Стык, по аналогии с элеронами, сошкуривается с двух сторон под углом 45 градусов. Кроме того, в руль высоты вклеивается между слоями потолочки усиление из проволоки, чтобы обе половинки работали синхронно. К передней кромке стабилизатора приклеиваем бамбуковые шпажки, обязательно с выступом за пределы. Так стабилизатор будет прочней, а бамбучины будут защищать щель от попадания травы при взлетах и посадках.
Горизонтальное оперение готово – можно обклеивать скотчем.
Киль и руль направления, для облегчения, сделаны из одного слоя потолочной плитки. Стык так же сошкуривается. Петлями руля направления служит непосредственно обтяжка из скотча.
Шаг 6. Обклеивание модели скотчем.
Цвет модели лучше выбирать из расчета, что это модель переходная, от «тренера» к «пилотагам». А потому она должна хорошо читаться в воздухе. Снизу фюзеляж делаем черным, сверху красным. Крыло делаем снизу красным, сверху белым и добавляем черные законцовки. Хвостовое оперение выдерживаем в такой же цветовой гамме.
Сначала обклеиваем красным скотчем фюзеляж.

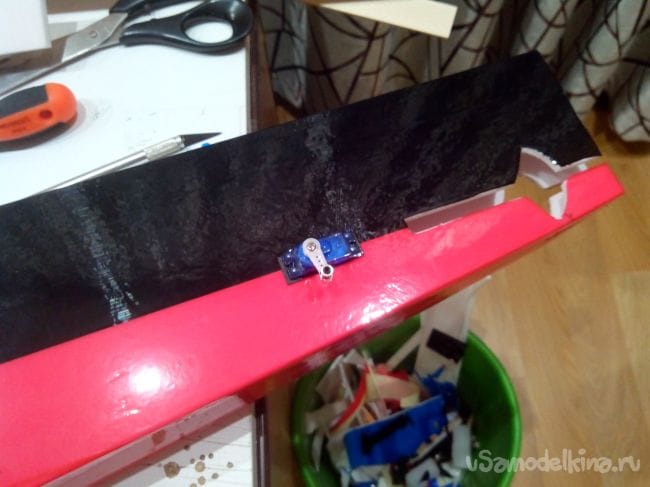

Затем обклеиваем нижнюю часть черным скотчем и приклеиваем хвостовые сервоприводы. Лучше всего на эпоксидку-пятиминутку.

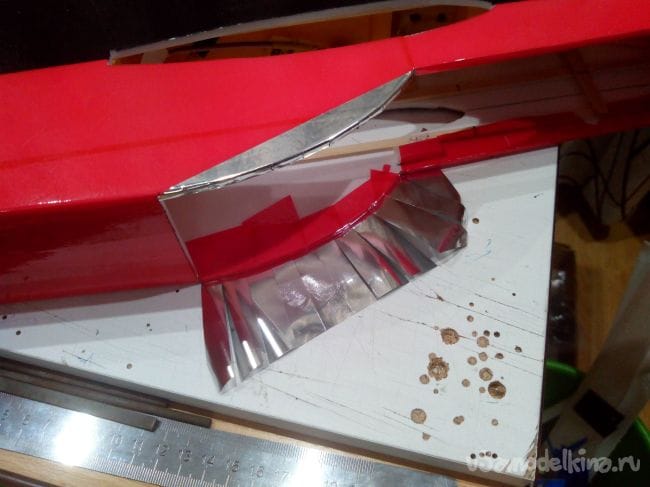

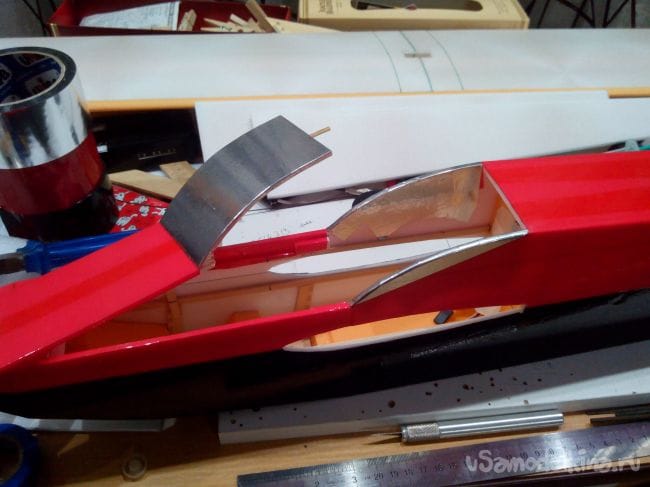

Крышку отсека с электроникой обклеиваем красным скотчем, а металлическим – «псевдостекло».

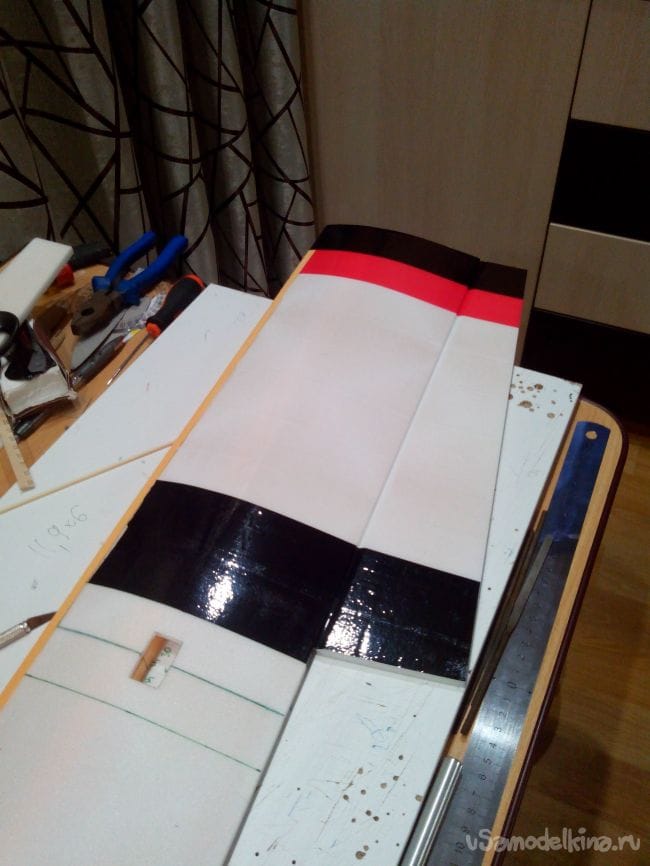

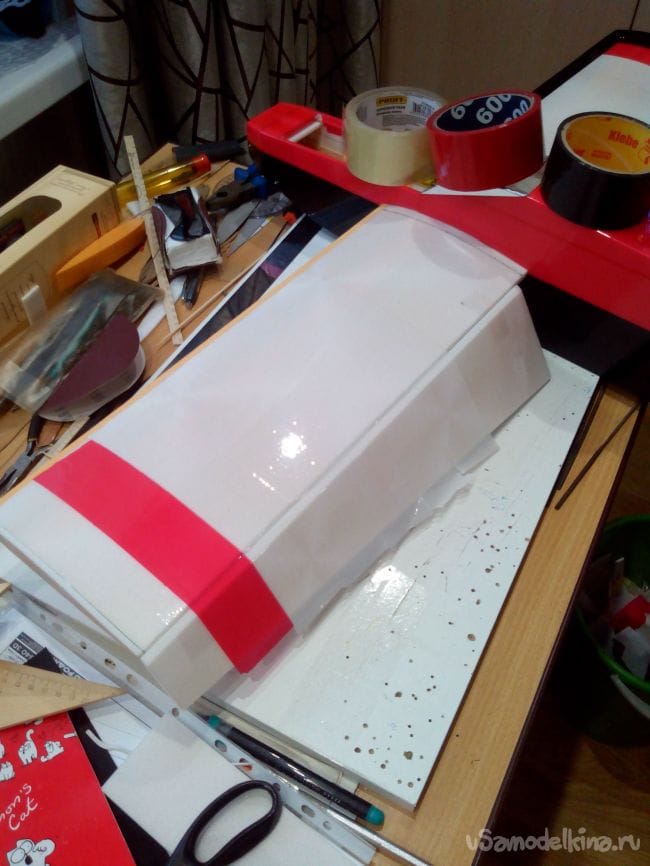

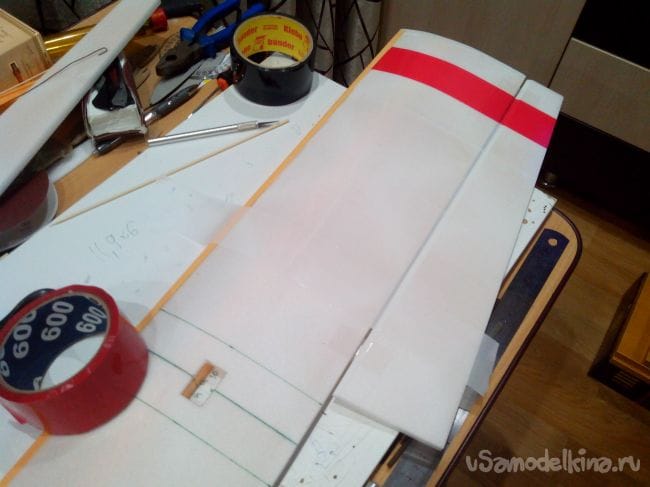

Крыло начинаем обклеивать сначала белым скотчем, потом красным, и завершаем все черным, чтобы все неаккуратности закрыть.

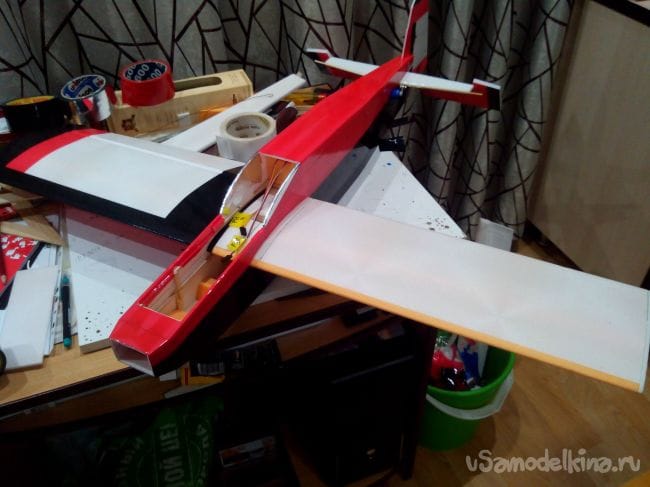

Когда половина крыла обтянута, вставляем его в фюзеляж, но без клея.
Навешиваем второй элерон и обклеиваем вторую половину симметрично первой.

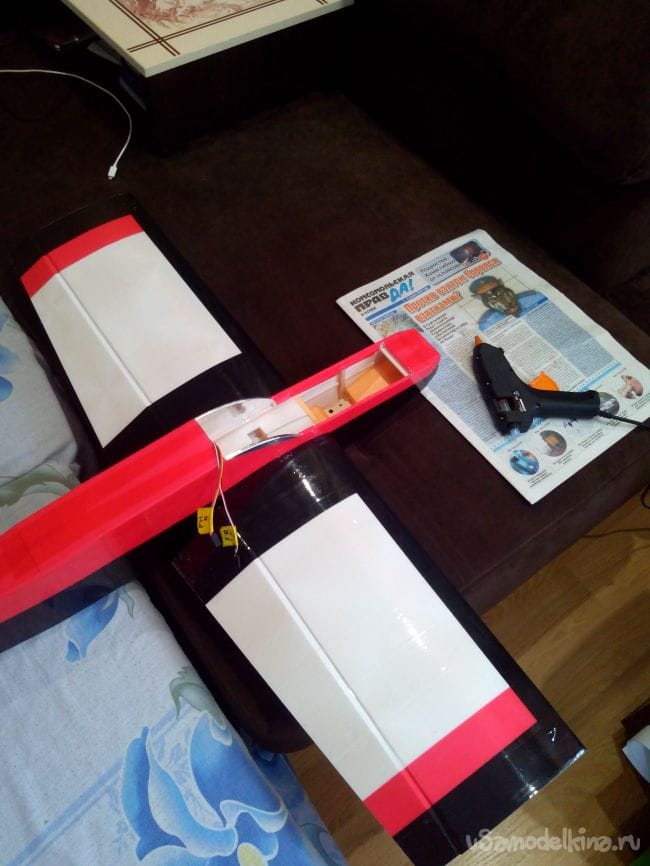

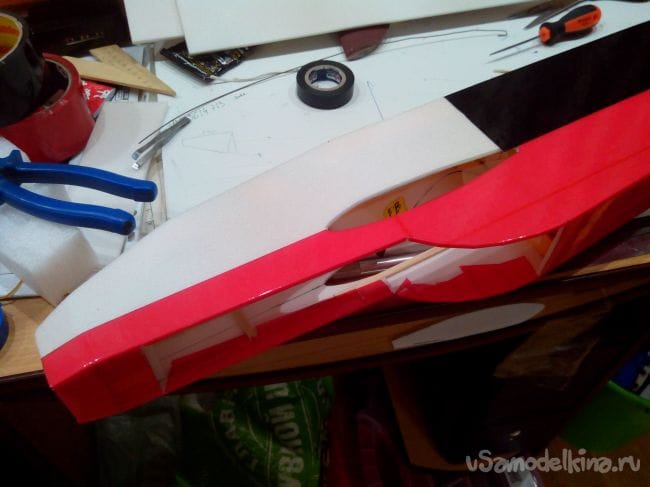

После завершения обтяжки приклеиваем крыло. Для большей прочности лучше клеить на эпоксидку, но если ее нет – потолочным клеем с закреплением термоклеем изнутри.
Шаг 7. Вклеивание стабилизатора и киля.

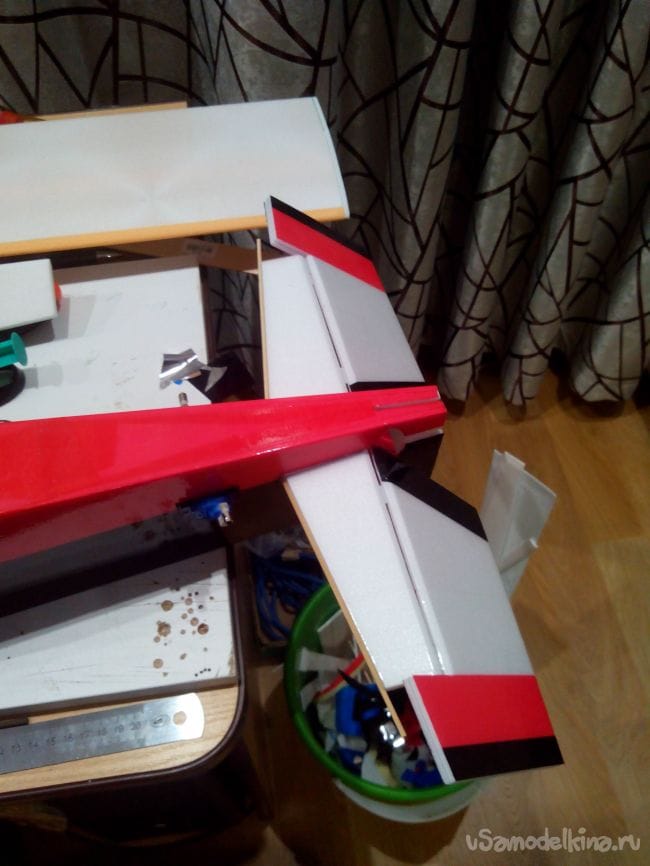

Стабилизатор лучше вклеивать, расположив фюзеляж на ровной поверхности, чтобы проконтролировать горизонтальность.

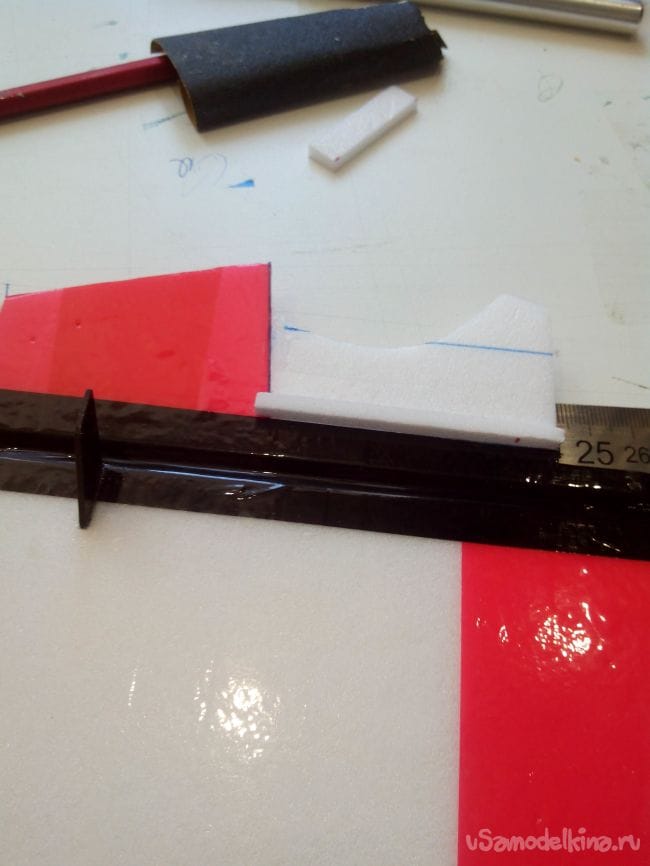

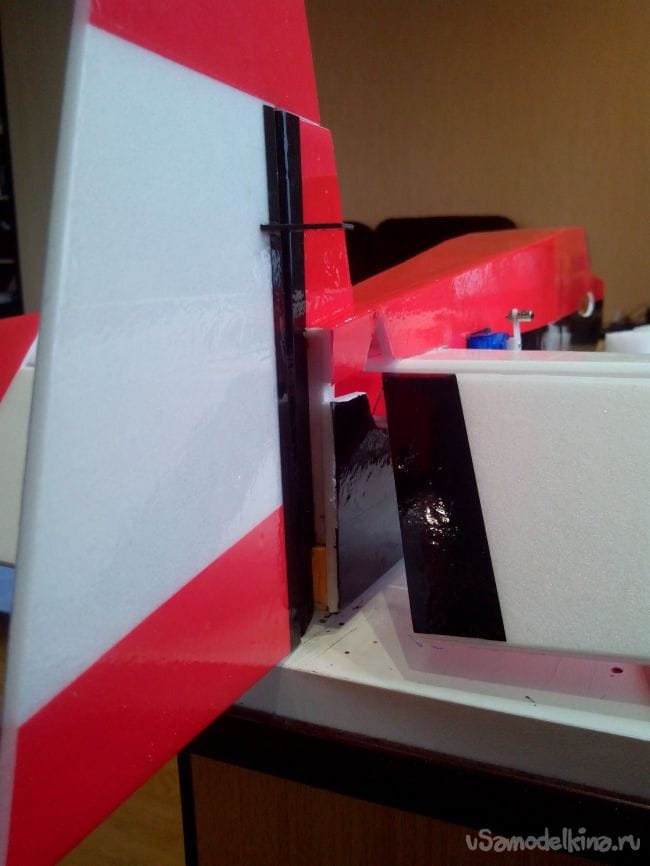

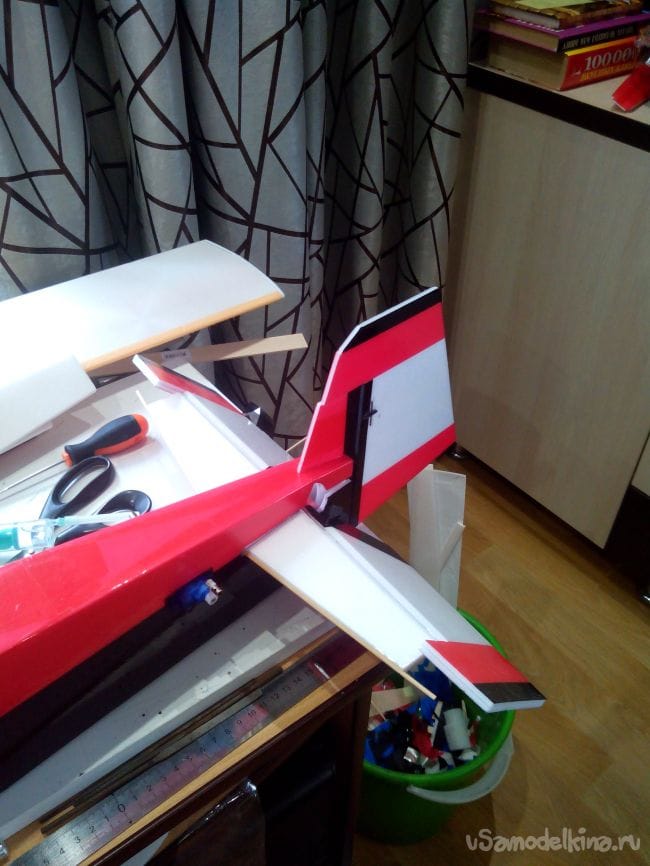

Для более надежного закрепления киля приклеиваем к нему два кусочка потолочки, а чтобы руль высоты его не задевал – делаем вырез. Вертикальность установки киля можно проверить отвесом или большим угольником.
Шаг 8. Изготовление шасси.
Стойку шасси выгибаем из пластины для закрывания швов в линолеуме. На концах сверлим отверстия для болтиков-осей.

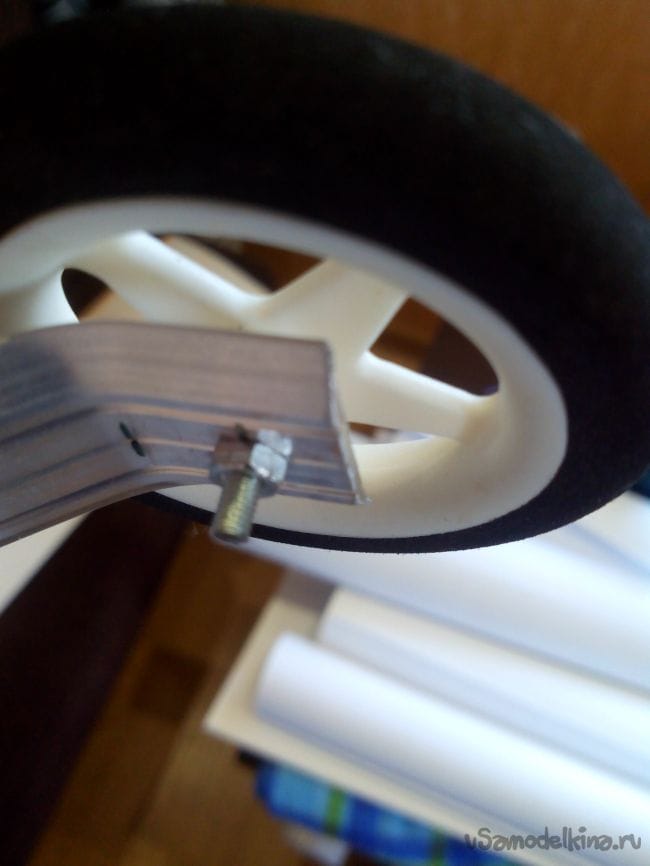

Отверстие в колесе рассверливаем до нужного диаметра и прикручиваем к стойке. Гайку лучше зафиксировать капелькой лака для ногтей или специальным фиксатором резьбы.

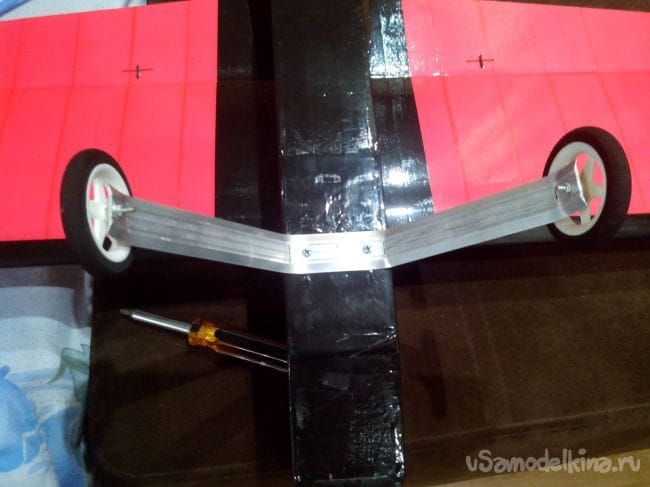

Прикручиваем стойку шасси к фюзеляжу двумя саморезами.

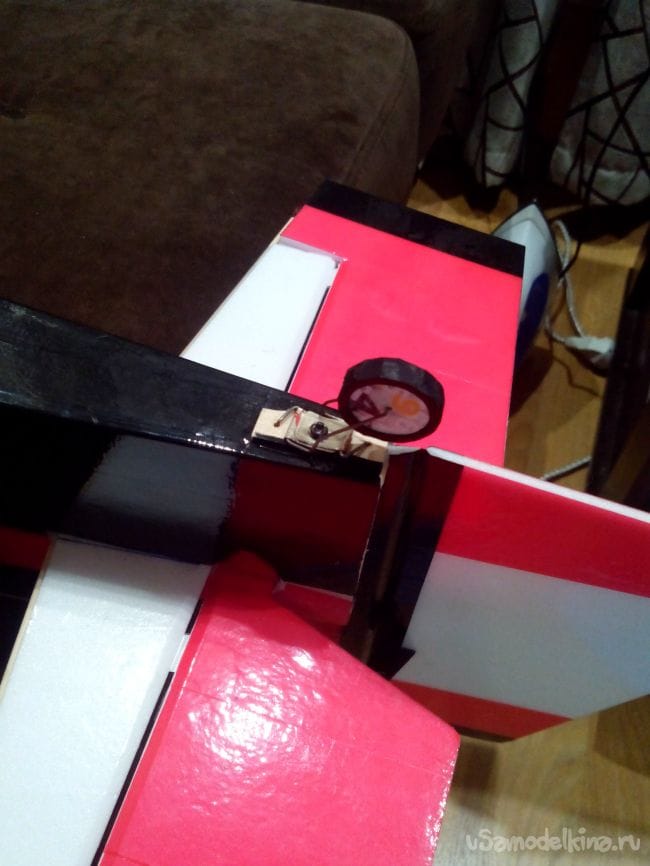

Заднюю стойку выгибаем из стальной проволоки. Прикручиваем все с помощью кусочка жести на один саморез.
Шаг 9. Установка электроники.

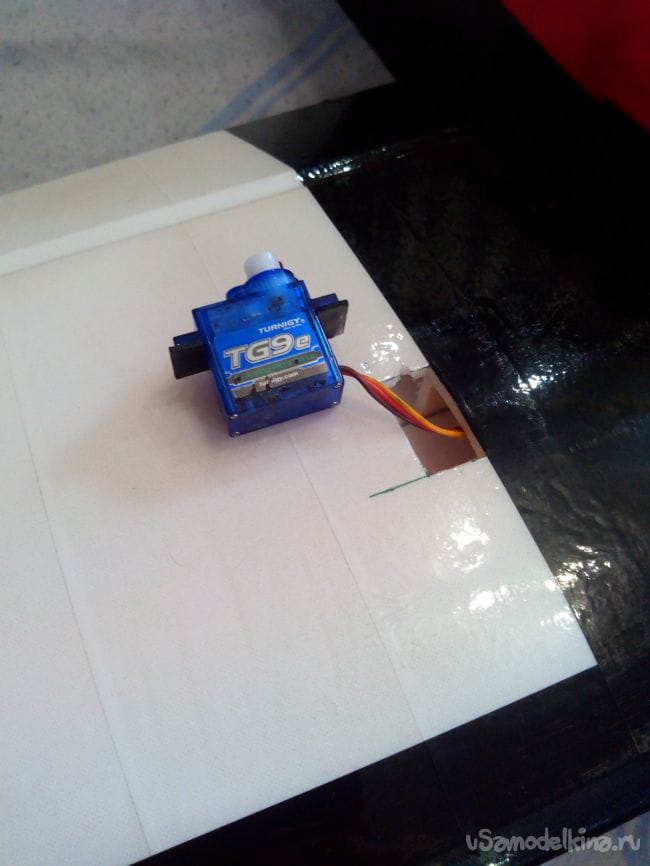

С помощью иголки «находим» в крыле деревянный лонжерон, прикладываем сервопривод основанием, обводим маркером и вырезаем посадочное место. С помощью загнутой проволоки протягиваем в отверстия концы Y-кабеля.
Подключаем к Y-кабелю сервоприводы и закрепляем их в посадочных местах монтажным скотчем или эпоксидным клеем.

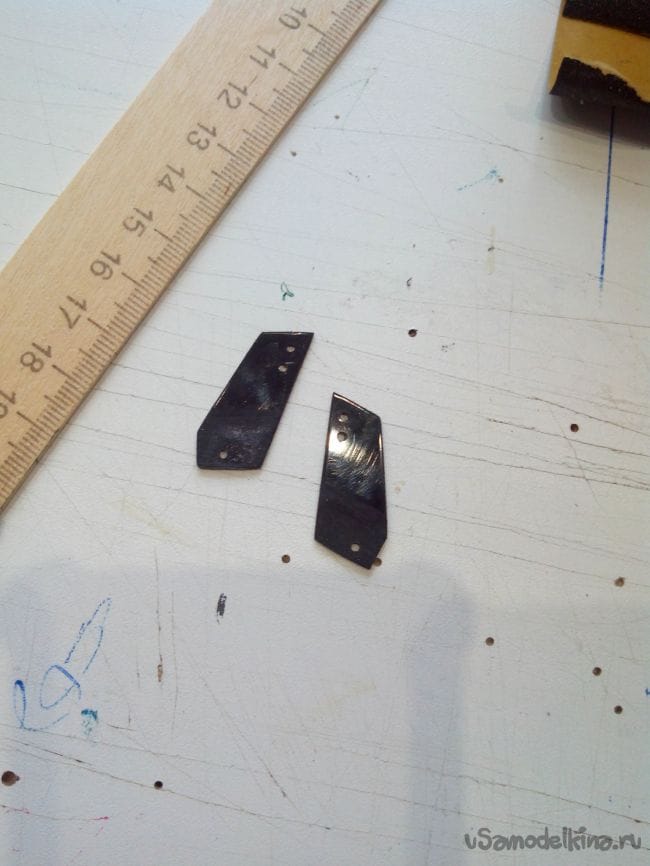

Кабанчики в рули и элероны можно вклеить покупные или сделать их самостоятельно из подходящего пластика, например, строительный уголок или старый CD-диск. Тонким сверлом сверлим в кабанчиках несколько отверстий, чтобы можно было механически менять расходы, а в нижней части делаем отверстие для кусочка проволоки, так кабанчик лучше фиксируется и не будет выскакивать. Клеим кабанчики на эпоксидку-пятиминутку.
Тяги делаем из жесткой стальной проволоки. Закрепить можно либо фиксаторами с двух сторон, либо с одной стороны выгнуть «змейку», а другой конец закрепить фиксатором (как на фото).

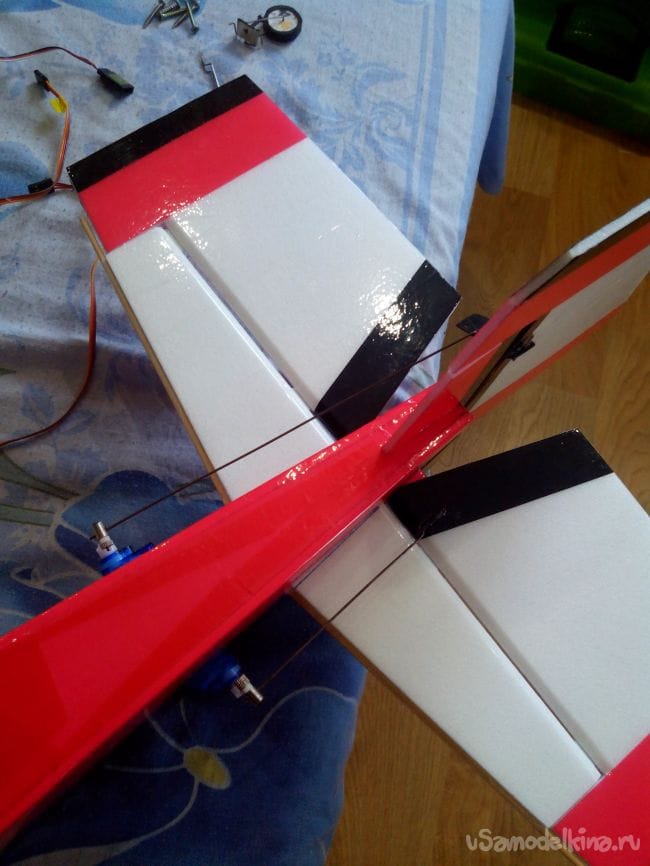

На хвостовое оперение тяги и кабанчики устанавливаем аналогично.

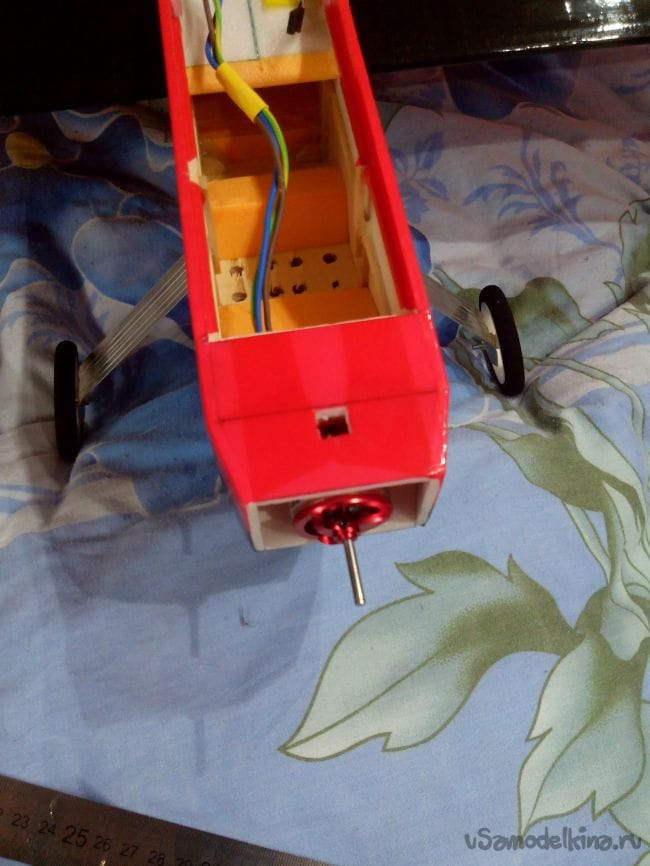

Основание двигателя (в данном случае он типа «грибок») прикручиваем к мотораме болтиками. А для закрепления самого мотора на основании вырезаем в носовой части два отверстия (сверху и снизу), чтобы иметь доступ к болтам крепления. На таком типе двигателя настоятельно рекомендую сразу заменить потайные болты крепления на обычные болтики, под отвертку! Потому что потайные болты шестигранником хорошо затянуть не удается, а если использовать фиксатор резьбы, то потом просто не выкрутить.
Шаг 10. Последние штрихи.
Крышку отсека с электроникой крепим на «липучку». Для этого вклеиваем внутри фюзеляжа пеноплексовые бруски с половинками «липучки», а вторые половинки приклеиваем на крышку. Из скрепки делаем небольшую ручку, за которую крышку удобней будет тянуть. Изнутри скрепка загнута на бамбучину и зафиксирована термоклеем.

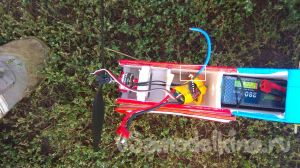

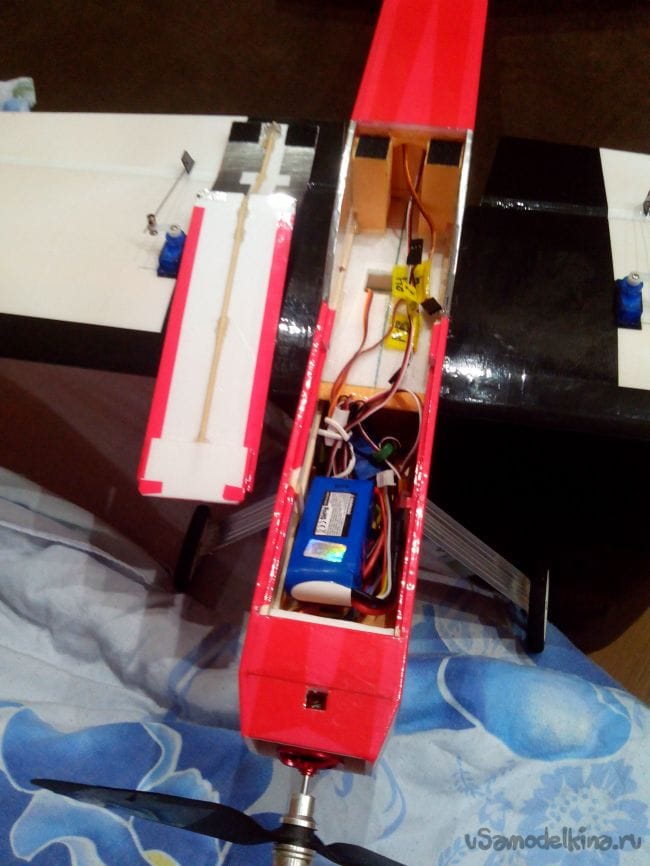

Размещаем внутри остальную электронику, соединяем все провода и укладываем аккумулятор для проверки центровки. Центр тяжести как раз на одну треть от передней кромки крыла.

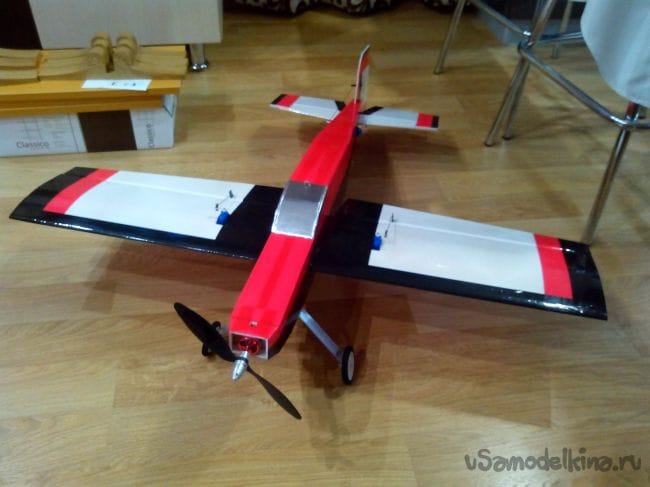

Все, модель готова к первым полетам!

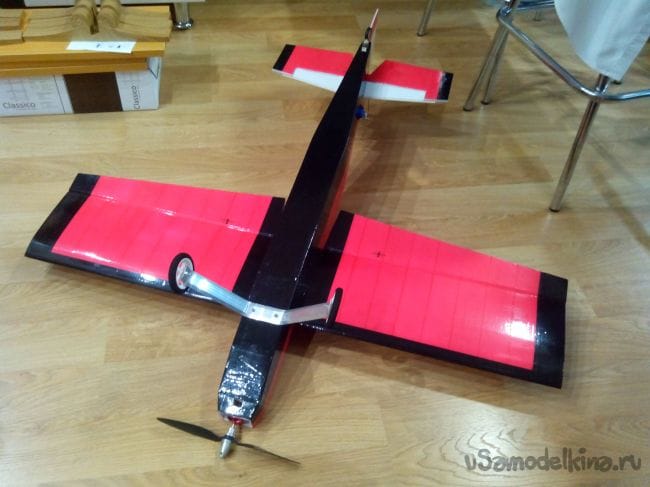

Полетный вес модели = 640 грамм.
Если убрать шасси, можно облегчить модель на 50 грамм.
Но даже с шасси модель очень неплохо ведет себя в воздухе – мотора хватает для простых фигур пилотажа.
В дальнейшем, когда опыт пилотирования стал больше, я добавил еще обтекатель на носовую часть и кок (их видно на первом фото), но делать их начинающим пилотам нет смысла, так как это минимум на сутки удлиняет процесс создания самолета.
Видео полетов:
