Шиномонтажный станок своими руками


Привет всем любителям самоделок. Владельцам автомобилей знакома ситуация с заменой резины с зимнюю на летнюю или наоборот. В интернете есть много вариантов для данной цели, как станки, так и отдельные приспособления. В этой статье я расскажу как сделать шиномонтажный станок своими руками, который поможет каждому автолюбителю разбортировать или забортировать колеса на своём авто, в независимости бескамерка это или нет. Также данное приспособление сэкономит ваши деньги и прибавит опыта в сварочных работах.

Перед тем, как перейти к прочтению статьи, предлагаю посмотреть видео с тестированием данного шиномонтажного станка.



Для того, чтобы сделать шиномонтажный станок, понадобится:
* Сварочный аппарат, электроды
* Средства индивидуальной защиты: краги, сварочная маска
* Профильная труба 40*20
* Металлическая щетка
* Болты М12 и гайки к ним
* Подшипник ротора электродвигателя
* Магнитные уголки для сварки
* Углошлифовальная машинка и отрезной диск
* Камера автомобильная
* Строительный уголок
* Труба металлическая 60 мм
* Металлический уголок 50 мм

Вот и все, что нужно для сборки такой самоделки.

Шаг первый.
Первым делом необходимо сделать из трубы стойку, к которой будет крепиться все остальное "хозяйство". Берем металлическую трубу диаметром 60 мм и внизу к ней привариваем два уголка 50 мм на сторону, чтобы внутрь вошел профиль 40*20, располагаем уголки под углом относительно друг друга около 120°. В верхней части уголков сверлим отверстия и привариваем гайки под болты М12, они в дальнейшем будут удерживать профильные трубы.







Для большей прочности привариваем уголок, соединяющий два предыдущих. С другой стороны трубы привариваем еще один уголок 50 мм и просверливаем в нем отверстия под два болта М12 и к самому уголку с внутренней стороны привариваем гайки.

Шаг второй.
Теперь делаем основание, которое будет служить подложкой для колеса, на котором будет производиться спуск остаточного давления в колесе. Делаем из профиля 40*20 отрезки для основания. Берем сварочный аппарат, электроды, краги, защитную маску и привариваем детали каркаса. Для того, чтобы понять, как это должно выглядеть , можно воспользоваться фотографией, размеры сваренного основания должны быть чуть больше диаметра колеса.


По краям привариваем профиль под углом 45°, а для прочности устанавливаем перегородку из той же профильной трубы, также для упора колеса крепим к основанию уголок 50 мм.

Шаг третий.
Для удобства спуска остаточного давления в колесе делаем рычаг. На трубу привариваем ушки с отверстием под болт М12 в двух местах, снизу и сверху. На трубу диаметром 32 мм привариваем ушки, отступив от начала около 15 см. После чего трубу диаметром 28 мм отрезаем до длины 15 см при помощи углошлифовальном машинки. При работе с УШМ не забываем о защитных очках и перчатках, а также будьте аккуратны и держите инструмент крепко.

Просверливаем в трубе отверстия под болт М12 и скручиваем две готовые части вместе. В самому верху трубы, немного отступив от самого края, просверливаем отверстие под болт, а в ее нижней части привариваем уголок, которым и будем спускать колеса. В верхнее ушко устанавливаем рычаг, сделанный из 28-ой трубы, с предыдущей трубой он соединяется при помощи болта М12. Выглядит вся конструкция рычага так.






К верхней части трубы привариваем два уголка, а также из автомобильной камеры вырезаем круглый кусок резины, который закроет острые края уголков. В уголке просверливаем отверстие, при помощи которого будет стопориться колесо. К уголкам привариваем трубу меньшего диаметра, это будет служить упором в процессе забортирования/разбортирования.


Шаг четвертый.
К длинной трубе привариваем к одному из концов подшипник и уголок, на фотографии все куда понятнее.





Для данных целей отлично подошел подшипник с электродвигателя, правда от какого именно, не известно, была отпилена часть вала ротора с самим подшипником и приварена к трубе, после чего и сам уголок. К другому концу трубы привариваем закругленный наконечник, в данном случае была отпилена ножка кик-стартера мопеда, которая как раз подошла, при необходимости зашлифовываем острые края наждачной бумагой мелкой зернистости.

Шаг пятый.
После всех предыдущих действий остается сделать упоры. При помощи углошлифовальной машинки отпиливаем необходимые отрезки профилей 40*20 и устанавливаем в заранее изготовленные посадочные места с болтом для фиксации, для более лучшего крепления просверливаем в профиле отверстие под болт, так он точно никуда не денется.

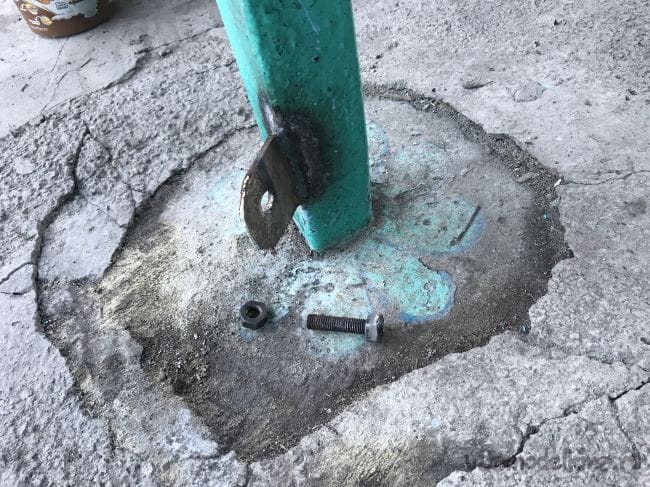

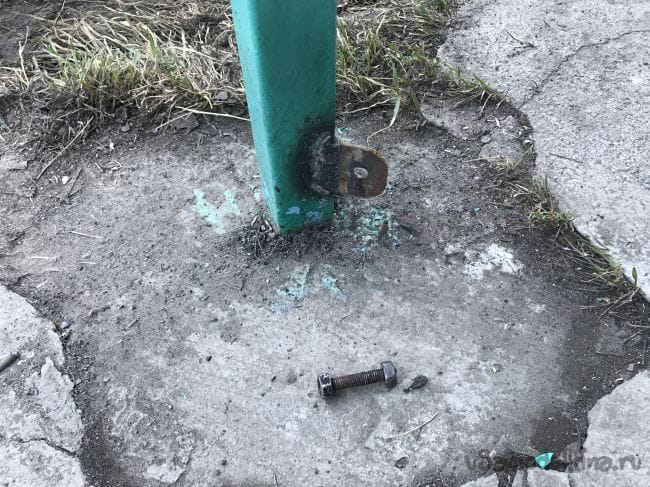

В удобном для вас месте устанавливаем крепежные ушки, в моем случае были приварены две точки крепления на столбах пристройки.

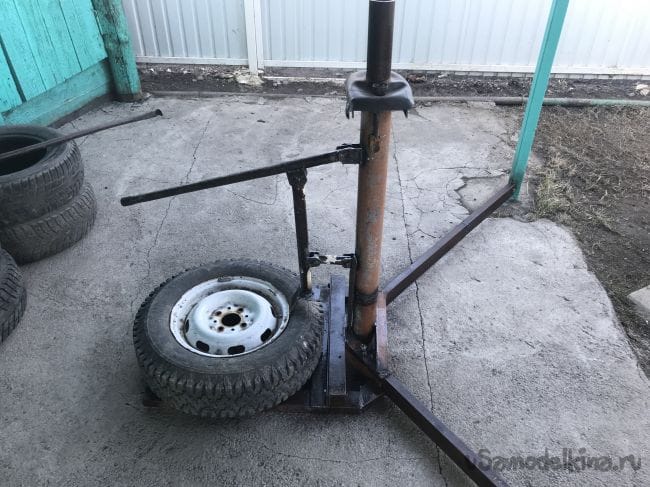

На этом у меня все, данный шиномонтажный станок полностью готов и работает в полной мере.


Желаю всем удачи и спасибо за внимание.
