Сегодня я расскажу о своей самоделке, которую несложно повторить.
Мне будет приятно, если кому-то эта идея понравится.

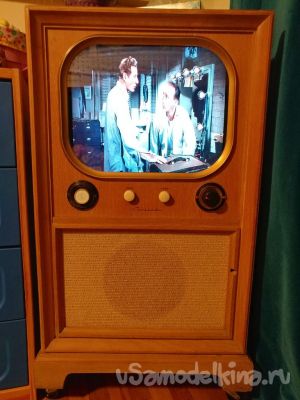

Итак, представлю вашему вниманию, как можно сделать из старой исправной матрицы неплохой, а может и оригинальный телевизор.
Такая вещь может послужить изюминкой в уютной гостиной или на кухне.
Инструкций не будет, только идея. Описание моего видения и изготовления поделки. Каждый из вас сам внесет свои коррективы в конструктив и внешний вид.
Вам для этого понадобится:
Матрица от почахшего монитора или ноутбука – 1 шт.
Мебельный щит толщиной 18мм – 1-2 шт.
Рейка сосновая 5х5мм – 2 м.
Металлическая мелкая сетка – 1 шт.
Защита древесины с тонировкой – 100г.
Яхтный лак – по вкусу.
Компьютерные колонки 2.1 небольшого размера – 1 комплект.
Блок питания 12в, 4А – 1 шт.
А также умения пилить дерево, красить кисточкой и паять провода.
Знания по электричеству и/или электронике, английского языка на уровне 5-6 класса, будут хорошим плюсом.
Изюминкой конструкции станет плата скалера с Алиэксппресс, на чипсете 3663.
Собственно это плата телевизора с тюнером, всеми входами, пультом и т.д.
Шаг первый:
Берем матрицу ( я взял 19 дюймовую, с соотношением сторон 16:9, купил на авито за 700 рублей), и по наклейке определяем ее марку.
Заходим на сайт www.panelook.com и смотрим ее технические характеристики.
Нас интересует Интерфейс(6 или 8 бит, 1 или 2 канала), Разрешение (кол-во точек экрана, например 1190х900), и Напряжение питания(3, 5, или 12 вольт).
В описании товара(платы) на Али находим список поддерживаемых разрешений.
Например обозначение 1920х1200 DO8L означает разрешение 1920х1200 DO – (double) двухканальный интерфейс 8L- 8 бит.
Или так 1024х768 SI6L – разрешение 1024х768, SI – (single) одноканальный интерфейс, 6 бит.
Добавляем в заказ подходящий к вашей матрице соединительный кабель. Заодно сразу скачиваем файл прошивки с гугл-диска (ссылка также публикуется продавцом в описании товара).
Для ламп подсветки матрицы вам понадобится также плата инвертора. Здесь все гораздо проще. Они бывают для 2-х или 4-х ламп. Из вашей матрицы по бокам должны торчать разъемчики с двумя проводками. 4 разъема – 4 лампы.
Часто продаются полные комплекты скалера (пульт, кнопки, инвертор, кабель LVDS). Просто убедитесь, что тип кабеля и инвертора вам подходят. Или напишите продавцу, какой комплект нужен.
Получаете посылку, записываете на пустую флешку файл прошивки.
Небольшое лирическое отступление: почитав отзывы, я решил сразу заменить радиатор центрального чипа. ОЧЕНЬ аккуратно подрезал скальпелем (между радиатором и корпусом чипа!!! а не между радиатором и платой!!!) и отделил радиатор. Очистил от термопроводящего клея чип, вырезал новый радиатор большей площадью и развитым оребрением (от старой компьютерной материнки) и приклеил на термопроводящий клей. По отзывам, от перегрева чипы иногда выходят из строя. Полчаса неспешной возни - и все в порядке. Лучше подстраховаться.
Соединяете кабелями (без паяльника) скалер, питание, матрицу и инвертор. Вставляете флешку с прошивкой в USB-порт, креститесь троекратно и включаете питание.
Помигав лампочками, плата перезагружается и вуаля…. Телевизор у вас руках. По крайней мере рабочая начинка.
Далее все проще. Делаем коробку.
Я не стал мудрствовать лукаво, взял остатки мебельного щита толшиной 18 мм хвойных пород. Остался на даче от мебельных поделок.
Компоновку придумал, глядя на картинки телевизоров и приемников 50-60х годов прошлого века.
Есть пара нюансов. Кнопки – это не стильно. Телевизор не должен быть тонким, звук должен быть с басами и сочным. И никаких стерео.
![]()
Поэтому, счел лучшим и выгодным решением купить с рук готовые колонки 2.1 для компьютера. Готовый сабвуфер, усилитель, питание, и два сателлита оказались Creative Inspire A300 и обошлись в 800 рублей по объявлению. Много хорошего звука за небольшие деньги.
Сателлиты разобрал, вынул динамики, и разместил их рядом, прикрыв овальной мелкой сеткой из нержавейки (акустическую ткань искать было лень). Сабвуфер без ухищрений, как есть, затолкал в корпус телека.
Стиль диктует свое. Поэтому кнопки было решено заменить на энкодеры(ручки-крутилки с нажимаемой кнопкой) и выключатель питания должен быть рычажным. ИК-порт спрятал за большим круглым пятачком оргстекла вместе с лампочкой дежурного питания.
Овал пропилил электролобзиком, фаску снял большим дремелем с наждачной насадкой, отверстия под динамики, фазоинвертор саба просверлил перьевыми (50мм) сверлами. Корпус собрал встык на эпоксидке с использованием мебельных шкантов. Обработал шлифмашиной, покрыл одним слоем Пинотекса (цвет орех) и несколькими слоями яхтного полиуретанового лака.
Уложил матрицу, приклеил по периметру центрирующие брусочки и прижал ее к панели шурупами и стальными пластинами.
Всю остальную начинку также распихал внутри и поприкручивал к стенкам шурупами и полосками жести. Из трехслойной фанеры выпилил корпус для динамиков лицевой панели с перегородкой внутри.
[/center]![]()
[/center]
Пока остался вопрос с подключением энкодеров вместо кнопок.
Самому лень возиться с прошивкой и микроконтроллеров для адаптации, потому попросил знакомого найти и прошить. Прошьет – впаяю и все будет в шоколаде. А пока и так не страдаю. За годы «эволюции» мы отвыкли не только щелкать крутилками, но и вообще прикасаться к кнопкам. Пульт токмо. Крутилки сделаю – это дело чести. Но не уверен, что буду их крутить вообще после проверки.
Заднюю стенку выпилил и неспеша подгоняю. Из оргалита естесственно.
