Так получилось, что я уже более пяти лет пользуюсь паяльником на 42 вольта. Так как паяльник низковольтный, его нужно питать от соответствующего напряжения. Обычно, такие паяльники, питают понижающим трансформатором. Трансформатор у меня отсутствует. Все это время я питаю паяльник через конденсатор, точней батарею параллельно соединенных. Вот решил сделать новый корпус, старый был пластиковым, но он лопнул при падении. Конденсатор установлю в удобный корпус от DVD-привода компьютера.
О схеме.
А что тут рисовать? Последовательно с паяльником включен конденсатор. Параллельно конденсатору разрядный резистор. Все.
Для самоделки нам понадобится:
- корпус от DVD-привода;
- тумблер или выключатель;
- пластик листовой;
- конденсаторы МБГО;
- инструменты.
О комплектующих.

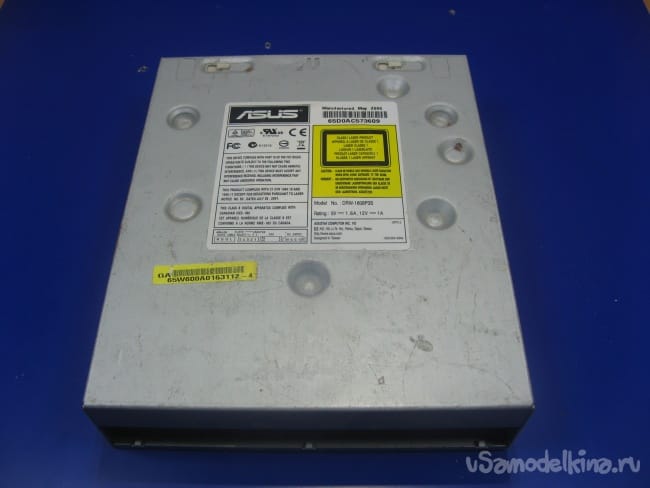

Корпусом, как уже упоминал, служит корпус DVD-привода. Лучше всего подходит корпус старого образца. На старом корпусе много всяких изгибов, которые будут мешать размещенным в нем компонентов. Начинку убираем в закрома.

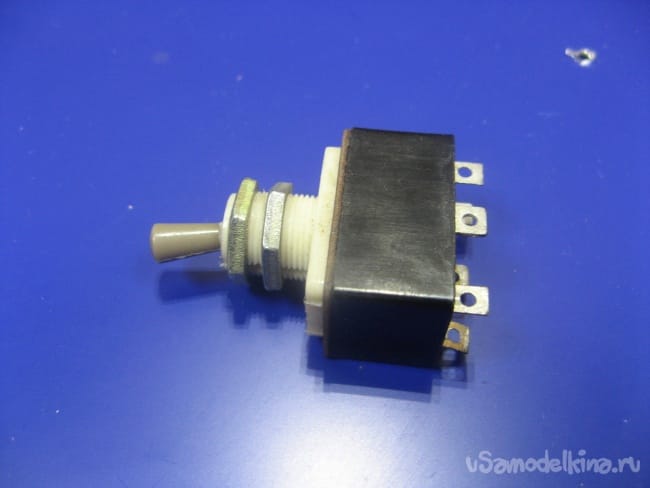

Тумблер у меня Т3. Лучше применить кулисный выключатель, такие как устанавливают на блоках питания компьютера. Кулисный более компактный, но у меня такого не было.

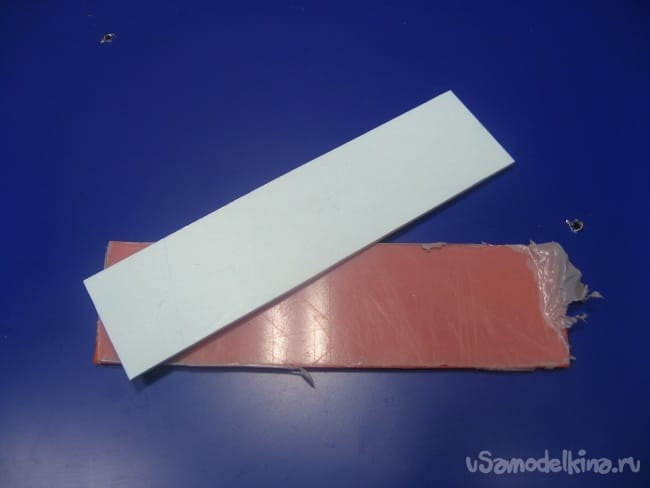

Для передней панели я взял два вида пластика. На переднюю пойдет более жесткий пластик plexiglas. На заднюю применю ПВХ пластик, он более мягкий. Сразу вырезал два отрезка, по размеру передней и задней панели.

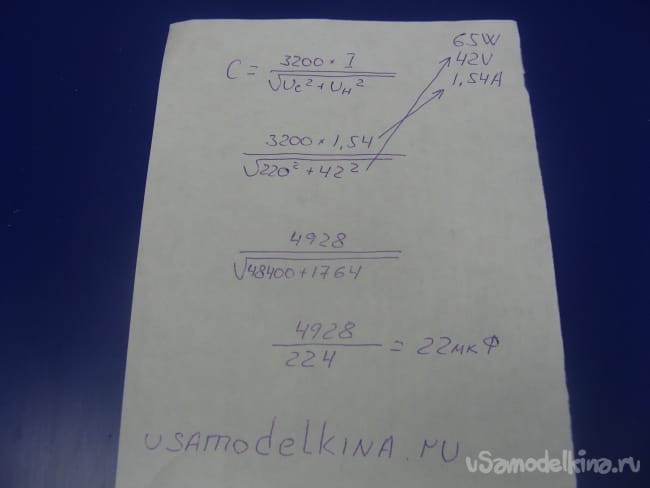

Расчет конденсатора производил по данной формуле. Все понятно. Паяльник 65 ватт, напряжение питания 42В. Ток получился 1.54А. Много раз применял данную формулу. Получилось 22 мкФ.

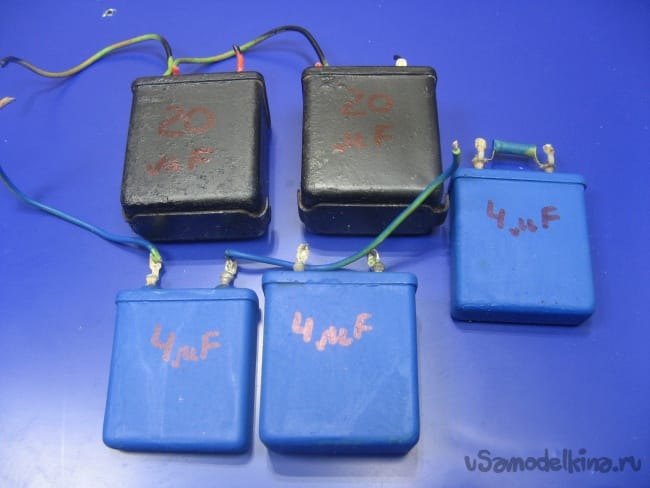

Конденсаторы я взял МБГО. Они у меня в старом корпусе поржавели. Я покрасил их в разные цвета. По 4 мкФ у меня на 400В, не менее. А два черных, по 20 мкФ по 160В. Черные включены последовательно. В итоге получается 10 мкФ и напряжение более 300В. Других не было, применил что есть. В итоге, из всех конденсаторов получилось 22 мкФ. На одном из конденсаторов, со старой конструкции, припаян разрядный резистор 470 кОм.

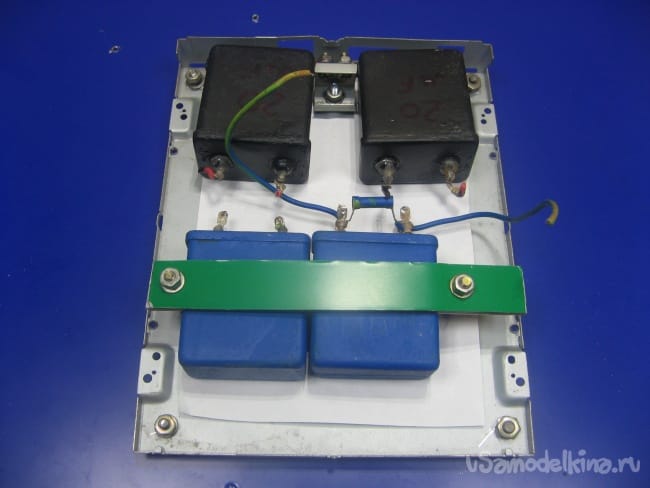

Конденсаторы закрепляю на нижней части корпусе DVD привода. Синие, просто придавил полосой из композитного пластика. Черные закрепил с помощью уголка. С помощью этого же уголка и скрепил их вместе. На конденсаторах имеются "ушки" крепления. Держится отлично

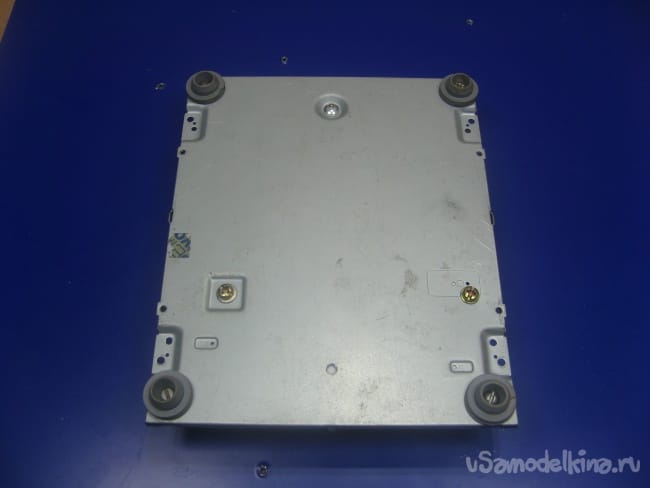

На дно корпуса прикрутил резиновые ножки. Их взял от использованных бутылочек Пинициллина, точней крышки от бутылочек.

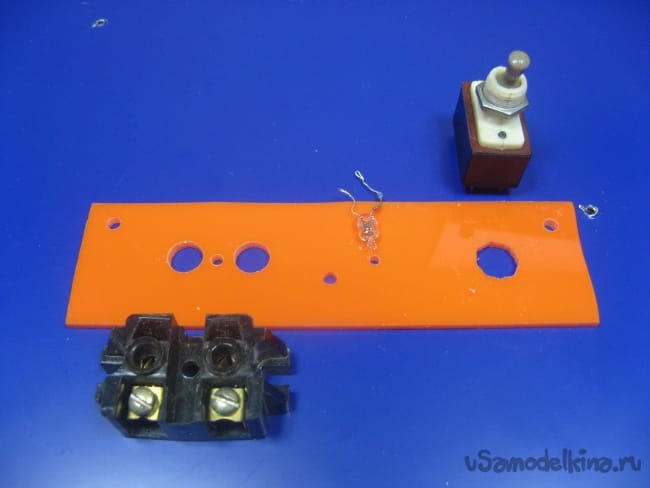

На передней панели делаю разметку. Сверлю отверстия под тумблер, розетку и неоновую лампочку. Вместо "неонки" можно установить светодиод, но у меня что было, то и поставил. Так же, на заготовке панели, сверлю отверстия креплений.

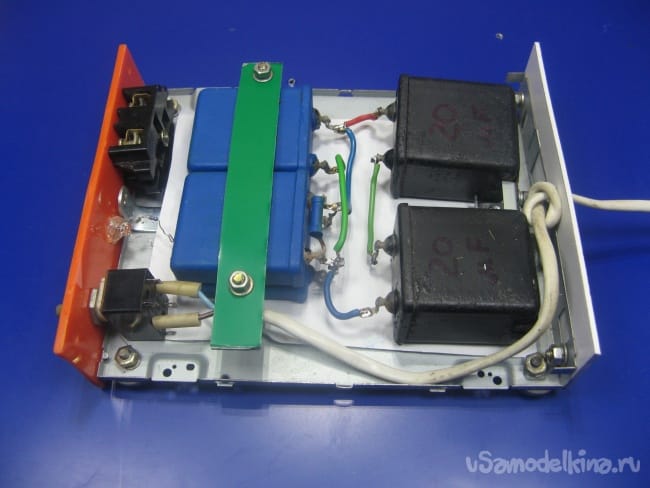

Распаиваю конденсаторы. Установил заднюю панель с сетевым шнуром. Шнур запаял на тумблер. Потом соединяю проводами розетку. Распаиваю неоновую лампочку. Так же с тумблера на конденсатор. Фото потерялось.

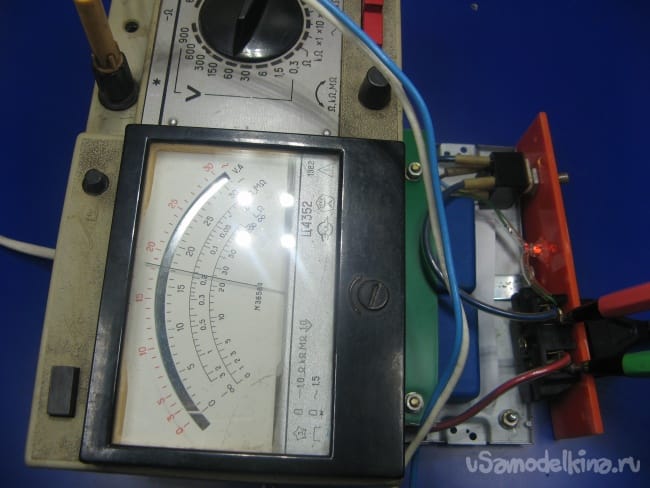

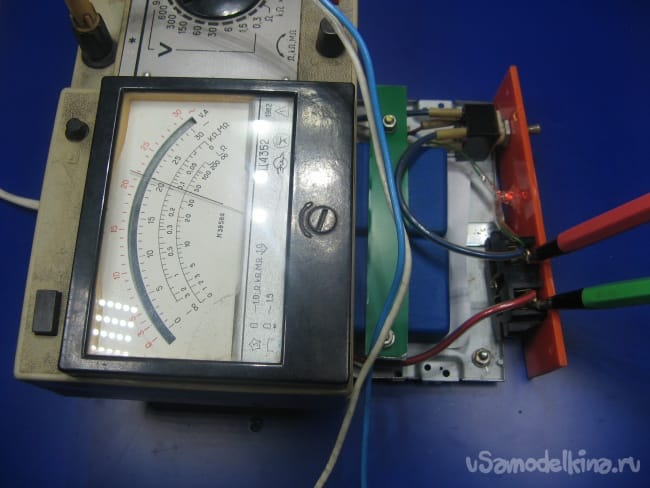

Теперь нужно протестировать. Без подключенного паяльника напряжения составило 210 вольт.
С паяльником составило около 35В. Так и рассчитывал, что напряжение будет слегка плавать. Напряжение не выходит за пределы 35-42В. Меня такое устраивает.

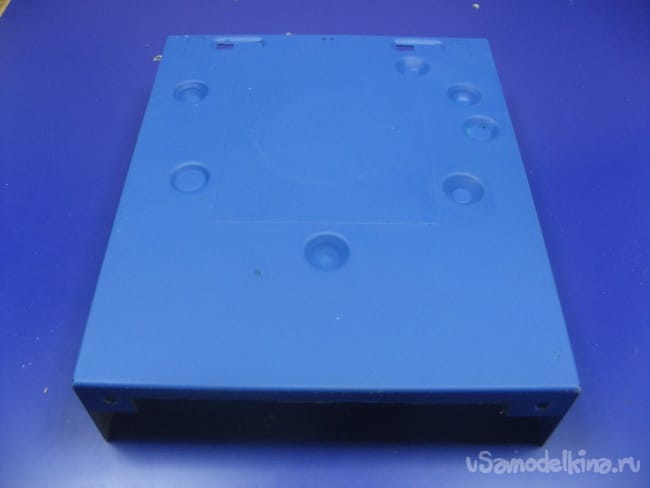

Крышку покрасил из баллончика. Для розетки и тумблера сделал вырез болгаркой. Наклейку с корпуса не отклеивал. Под наклейкой находится направляйка диска. Если ее снять, получается дыра, а она мне не нужна.
Одеваю крышку, закручиваю винты. Такая вот конструкция получилась. Хоть и паяльник гальванически не развязан от сети, я его с успехом применяю для пайки любых радиокомпонентов. По памяти, недавно паял им конденсаторы на материнской плате. КМОП микросхемы паять не приходилось. Для пайки мелочи у меня есть паяльник на 25 ватт.
Видео по сборке данного блока питания:
