    Модернизация светодиодной лампочки

    В светодиодной лампе имеются сетевое напряжение опасное для жизни. Будьте внимательны.
    Модернизация светодиодной лампочки

    Светодиодные лампочки всем хороши, светят ярко, стоят не дорого, экологичны, почти не греются, правда срок службы пока не сильно большой. Есть и другие существенные недостатки, хотя и не у всех производителей. Это мерцание с частотой питающей сети. Считается что такое мерцание не заметно глазу. Это правда, но при работе под такой лампой рассмотреть что-то становиться проблематично и глаза быстро устают. В лампочках накаливания тепловая инерция спирали сглаживает эти мерцания.

    Недостаток легко устранить.

    Вам понадобится инструмент и детали:

    Пинцет
    Паяльник
    Припой
    Канифоль

    Конденсатор с рабочим напряжением от 400В и емкостью от десяти до ста микрофарад, в теории чем больше, тем лучше, но он может не поместиться в корпус лампочки.

    Термистор

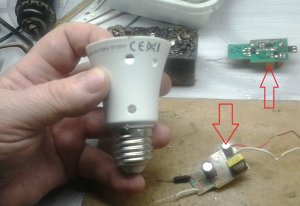

    Вскрытие лампочки показало, что схема очень проста. Диодный мост, регулирующий ток элемент и светодиоды, подключенные последовательно.


    Казалось бы, все просто, к диодному мосту со стороны постоянного тока нужно подключить конденсатор. Это верно, но недостаточно. Бросок тока во время первой зарядки конденсатора будет огромен и гарантированно сожжёт диодный мост. Чтобы это не произошло, со стороны переменного тока последовательно с диодным мостом нужно подключить резистор, примерно 20-45 ом.

    Но на этом резисторе будет теряться часть энергии. Существует другой классический схематический подход. Вместо резистора установить термистор.

    Термистор — это такой элемент, который в холодном состоянии имеет достаточно большое сопротивление, а в горячем это сопротивление резко падает.

    Включённый последовательно термистор ограничивает пусковой ток, после подогреваясь проходящим через него током, сильно уменьшает свое сопротивление и практически не участвует в работе до следующего пуска.

    Найти такой термистор легко в старых импульсных блоках питания, или в компьютерном блоке питания.
    В этих блоках имеется и интересующий нас конденсатор.

    Схема после доработок будет выглядеть примерно так


    При установке электролитического конденсатора соблюдайте полярность.


    Все заняло, не торопясь примерно 20 минут.

    Ставим защитный прозрачней колпак и наслаждаемся ровным светодиодным
    Вопрос\тема автоматически публикуется в соц. сети сайта - следите и там за ответами:
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

    Ремонт древнего телевизора LG на Филиппинах

    Фонарик - электроника, проверенная временем

    Добавить комментарий

    2 комментария
    Злобный гном
    Всё так, но на плате есть ещё один элемент - токозадающий резистор - маленькая такая пиндюрка с цифирками. Рекомендую заменить на аналогичную номиналом раза в полтора больше -
    ток через светодиоды пропорционально снизится, (яркость упадёт гораздо меньше), а нагрев существенно снизится (а продолжительность работы возрастёт многократно).
    ino53
    Все так, но это верно для самых дешевых лампочек, обычно фильтрация есть.
    Хотя иногда фильтрующей емкости маловато, на мобильнике в режиме камеры можно наблюдать.
