    Фонарик - электроника, проверенная временем


    Фонарик, который за 8 лет ни разу не заряжался, в нем не менялись батарейки, его не надо до онемения кисти раскручивать, а можно только включать-выключать и, при желании, стирать пыль – вот он.

    Фонарик на даче вещь полезная, мало ли – кота соседского под диваном найти и выгнать, ночью сходить деревце полить и т.п.

    Привезен на профилактику после проведенной под навесом в подвешенном состоянии зимы (хотя какая в этом году зима, но за эти годы он только дважды зимовал дома).

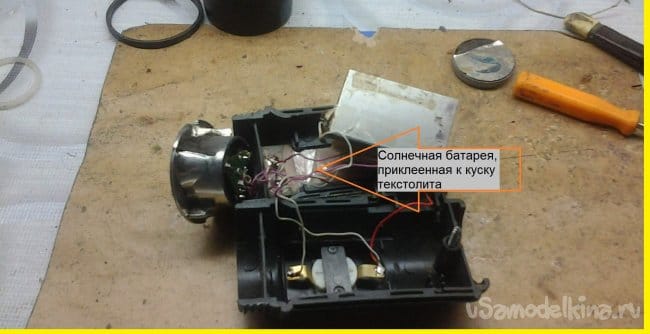

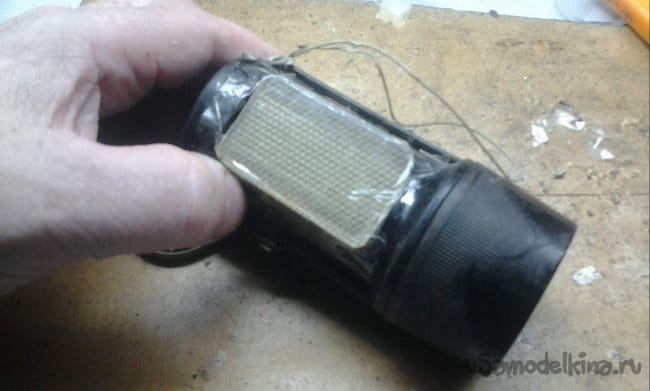

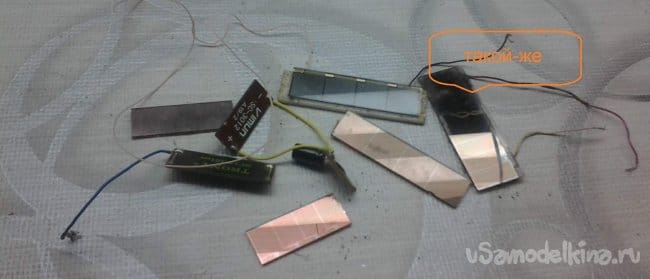

    Работает, но началось окисление контактов выключателя, приходится щелкать несколько раз. Собран в корпусе от аккумуляторного фонарика, у которого была боковая светодиодная панель. Вместо этой панели почти точно встала солнечная батарея (СБ) от калькулятора, такого типа.

    Самая правая, на 8 секций. Рядом с ней в корпусе поместился аккумулятор (АК) от мобильника и кусок поролона (нужная вещь!). Выключатель тогда оставил старый, светодиоды пришлось менять, причем, что бы сгладить голубой оттенок, один светодиод поставлен с желтым оттенком.

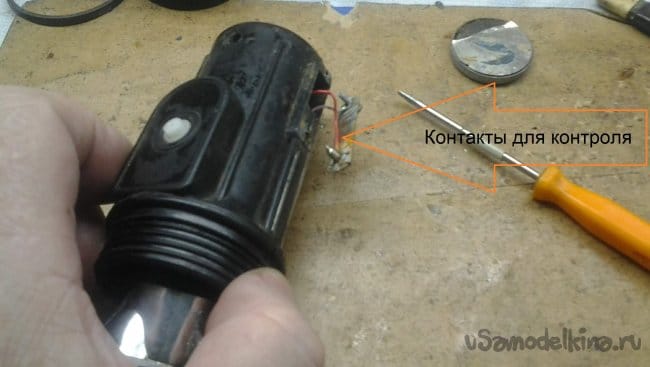

    Падение напряжения на них отличаются, поэтому (и не только поэтому) гасящие резисторы установлены отдельные на каждый светодиод. Для контроля напряжения АК и возможной зарядки от внешнего источника на бок выведены контакты.

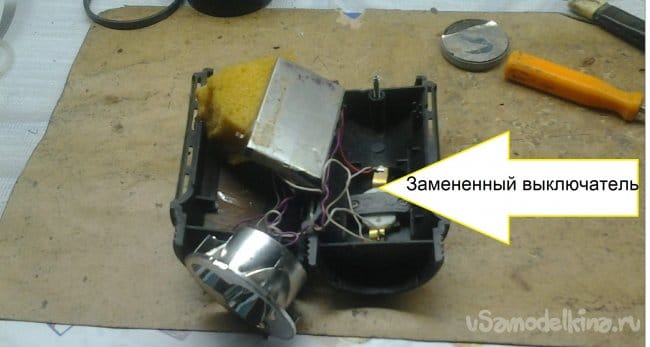

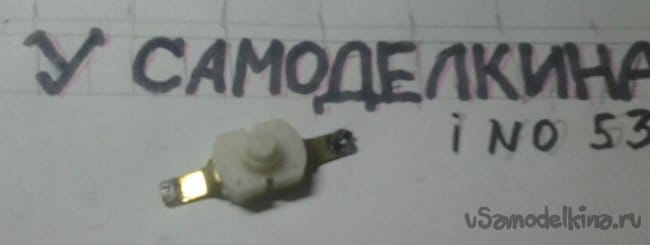

    Собственно, для чего он был доставлен домой – родной трехпозиционный переключатель стал окисляться, надо заменить его, лучше на более удобный двухпозиционный, вкл-выкл, вот такой.

    Разбираем, выгоняем пауков, чистим.





    Чистим солнечную батарею.

    Ставим на место защитное рифленое стекло.

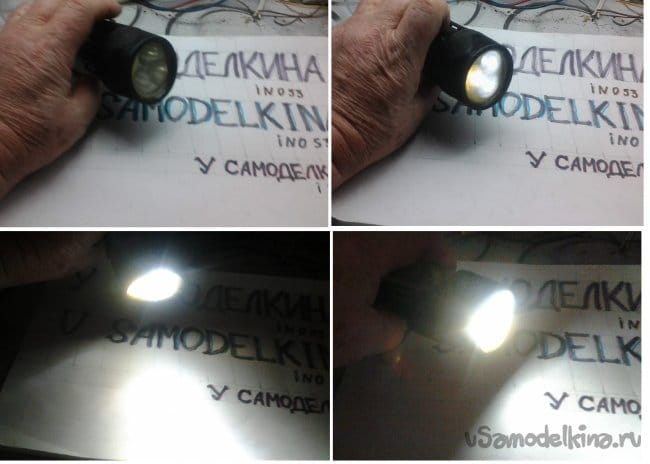

    Все, к бою готов!

    Интересно, сколько еще лет продержится…
    И маленькое (или не очень) дополнение, почему нет развязывающего диода, предотвращающего разрядку АК через СБ. Проанализируем работу и параметры СБ.

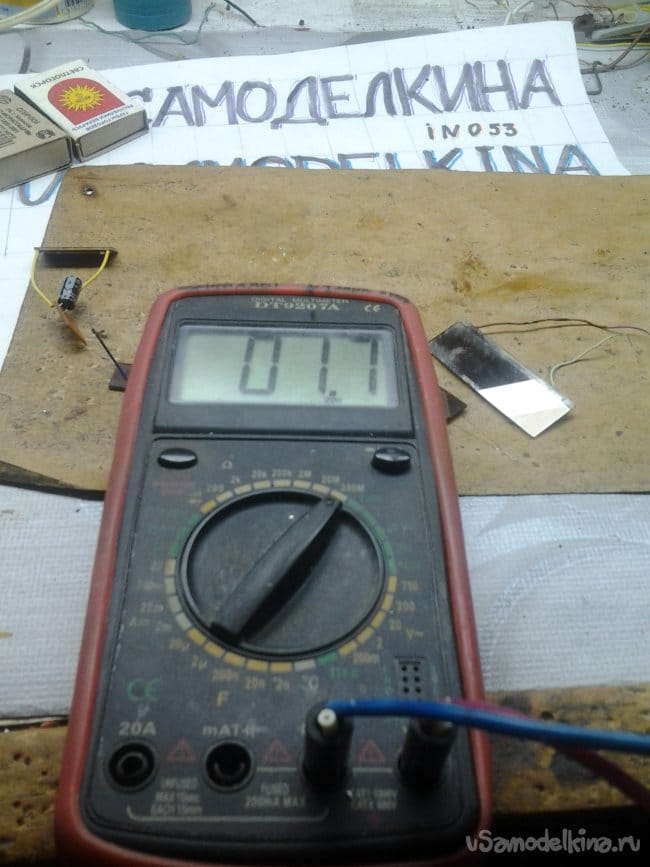

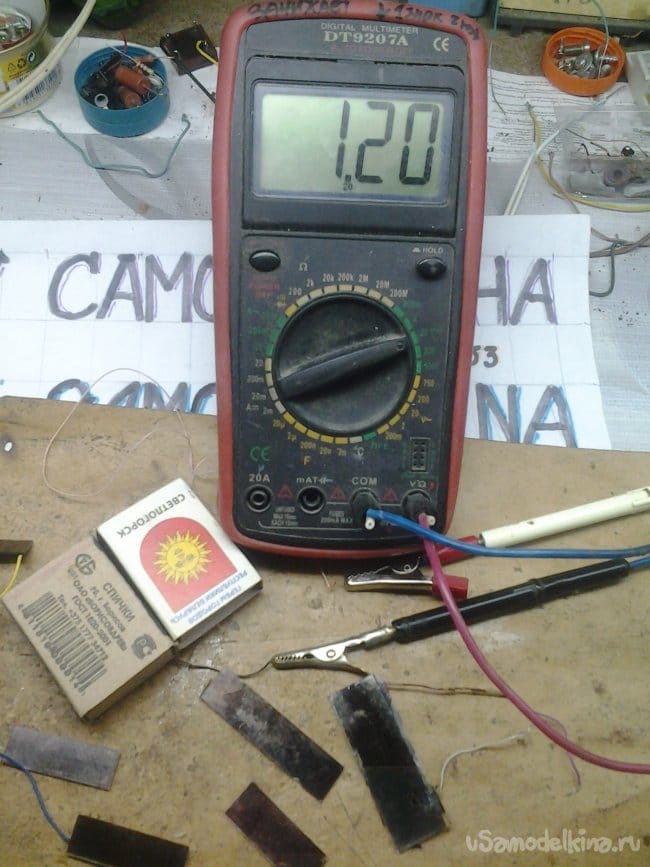

    Берем 4-х секционную СБ, половинку от примененной в фонарике. ЭДС на х.х. при полном освещении рабочего стола на табло мультиметра – 2,2 В.

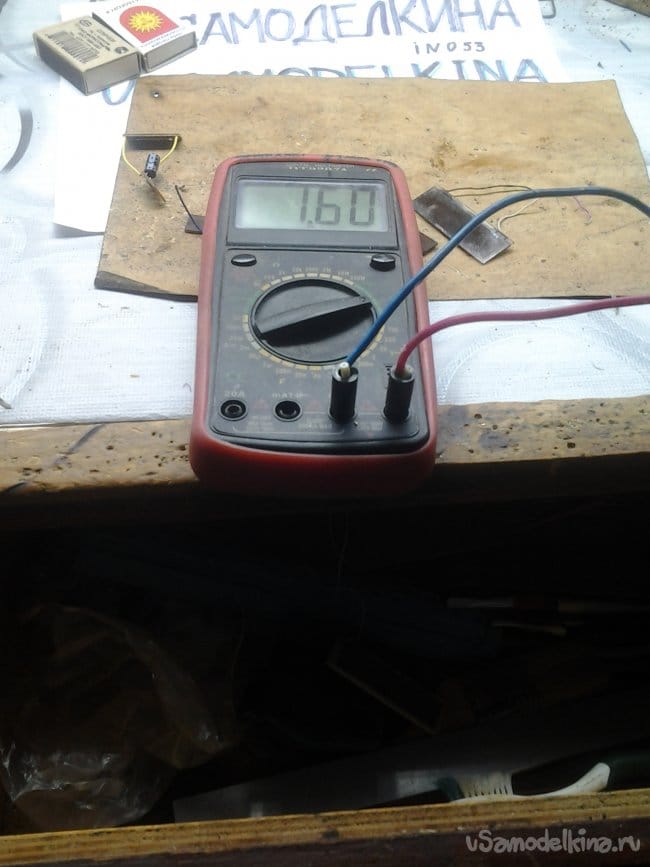

    Накрываем СБ, освещение неполное, ЭДС меньше.

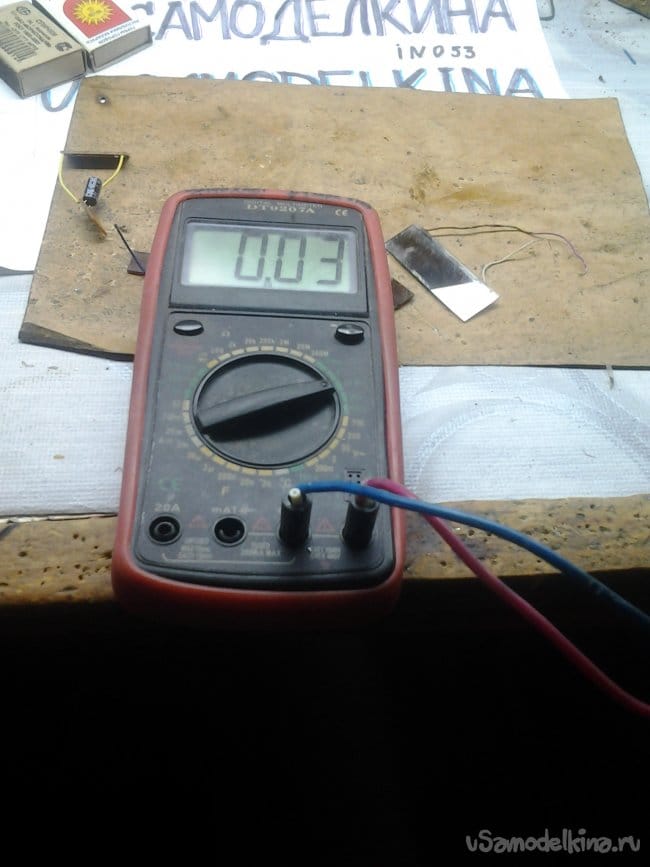

    Опускаем СБ в шуфлядку стола, темно, но свет попадает.

    Закрываем стол, по идее должна быть полная темнота.
    И вот сейчас посмотрим, будет ли разряжаться АК через СБ. Для этого просто измерим темновое сопротивление СБ. Переключаем мультик в режим омметра.

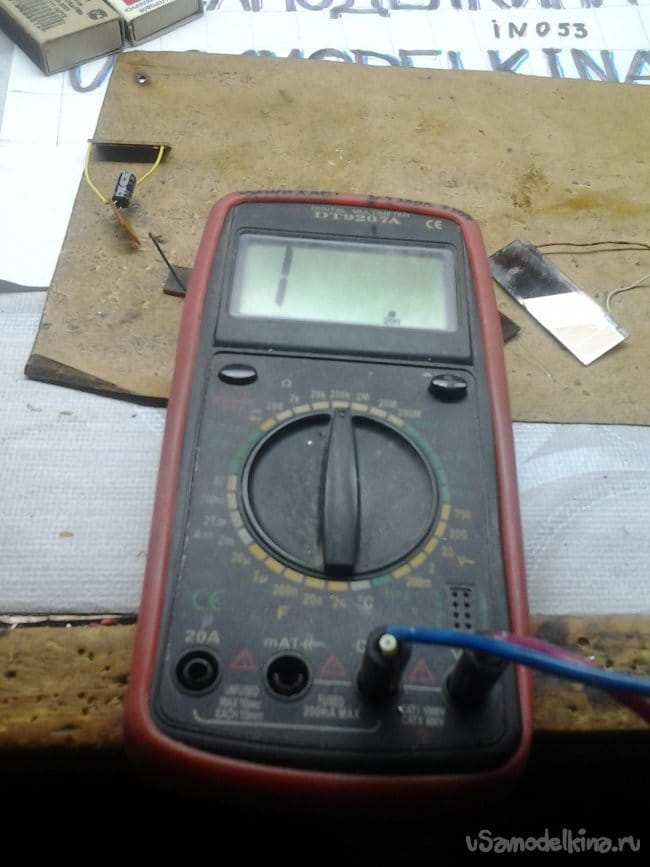

    На пределе 200 кОм – тока нет.

    На пределе 20 МОм – тока нет.

    На пределе 200 МОм (!) – что то есть, но не исключено, что это просто утечка по сырой изоляции или т.п. Отсюда вывод: не может АК разряжаться через СБ (во всяком случае, этого типа), развязывающий диод с потерями на нем не нужен. Кстати, какое напряжение подводилось к СБ при измерении.

    По положениям переключателей все ясно. И посмотрим нагрузочную способность СБ.

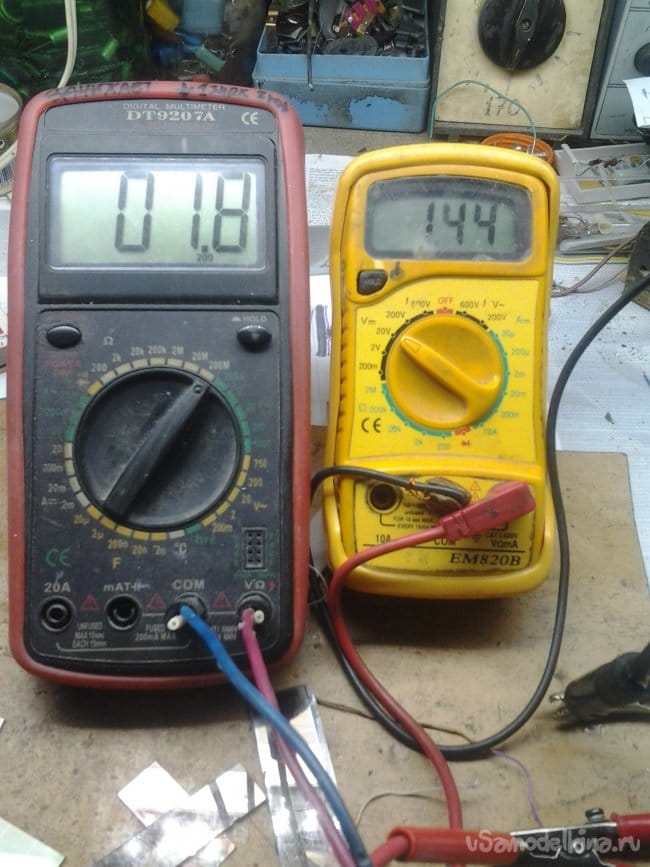

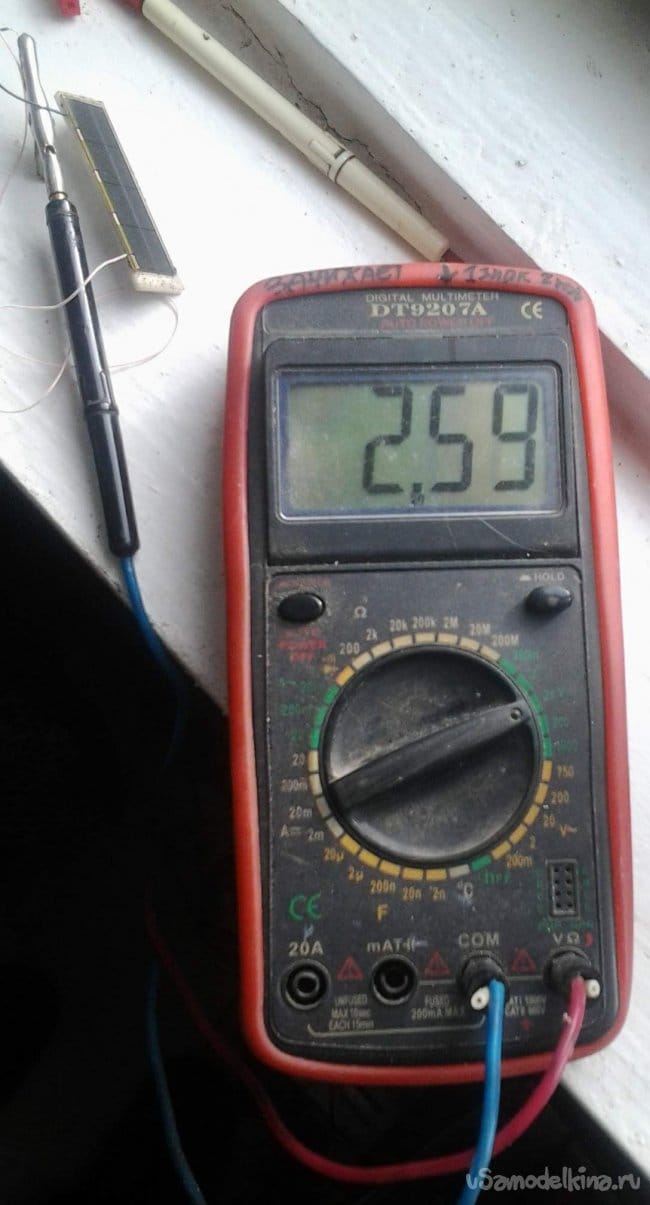

    Подоконник, солнечный свет, пасмурно, на х.х. (не забываем, что это только половинка от установленной СБ).

    То же самое, нагрузка 1 кОм. Ток в нагрузке меньше полутора миллиампер. Не густо, но время зарядки практически не ограничено. Практика показала – хватает. На этом все, комментируйте.
