Обогреватель в палатку из масляного фильтра своими руками



Привет всем любителям самоделок. Данная статья будет полезна тем, кто часто ходит в походы, а также на рыбалку с ночевкой. Конечно лучше всего идти в поход с палаткой, в которой можно будет укрыться от дождя, комаров и мошек, нежели строить шалаш, хоть и это занятие я считаю весьма увлекательным и интересным. Но что делать если вы уже поставили палатку, разместились в ней, но температура внутри явно низкая, из-за чего находится там просто невозможно. Как раз-таки для таких случаев существуют специальные приспособления, разжигать костер в самой палатке очень опасно, а вот сделать обогреватель своими руками вполне возможно, о чем я и расскажу в данной статье. Сборка не потребует от вас определенных навыков в самоделостроении, а все необходимые материалы легкодоступны.

Перед тем, как прочитать данную статью про сборку самодельного обогревателя, предлагаю посмотреть видеоролик, где показан подробный процесс изготовления самоделки, а также небольшое тестирование.



Для того, чтобы сделать самодельный обогреватель в палатку, понадобится:
* Масляный фильтр от автомобиля
* Электродрель, сверло на 4 мм и на 8 мм
* Четыре винта М6 с гайками
* Точильный станок
* Средства индивидуальной защиты, очки, перчатки
* Четыре металлических уголка
* Кусок листа оцинкованного металла
* Керн
* Плоскогубцы
* Ножницы по металлу
* Парафиновая свечка или сухой спирт

Шаг первый.

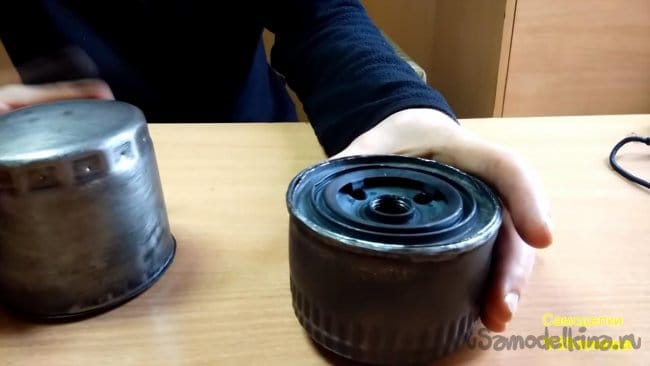

Для начала необходимо определиться с выбором масляного фильтра от автомобиля, они бывают длинные и короткие, с крупным фильтром тепла можно будет получить больше за счет возможности установки массивной свечки или сухого спирта.

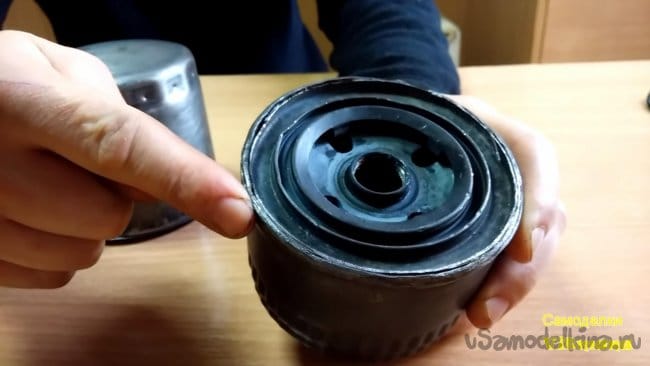

Далее нужно раскрыть корпус фильтра, чтобы извлечь из него все внутренние детали. Разбираем корпус при помощи точильного станка, стачиваем завальцованную кромку, при этом сам фильтр держит крепко двумя руками.

При работе на точильном станке будьте осторожны, соблюдайте меры безопасности, а также используйте защитные очки и респиратор. В итоге должно отсоединиться донышко от корпуса, если же детали все еще держатся, помогаем плоскогубцами, отгибая завальцованные края корпуса.

Шаг второй.

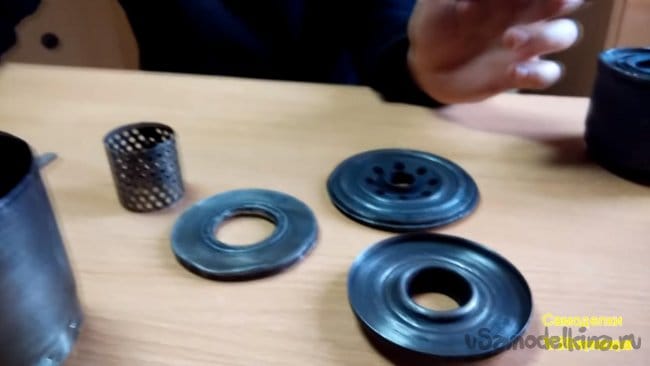

Теперь нужно почистить внутренности масляного фильтра от масла и других остатков. Плюс сборки обогревателя в том, что сам фильтр уже имеет в себе все необходимые детали, их только остается подкорректировать.

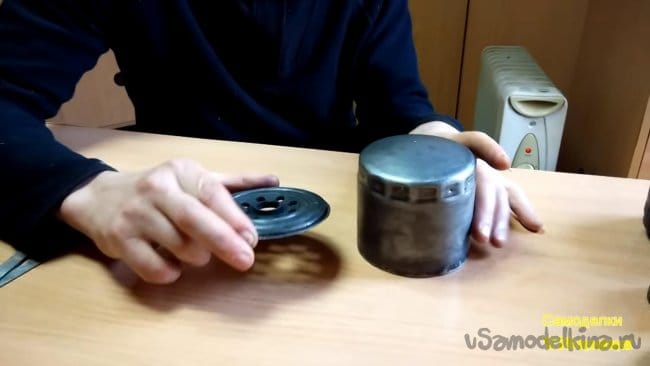

Сначала сделаем корпус, он состоит из двух деталей, донышка и крышки.

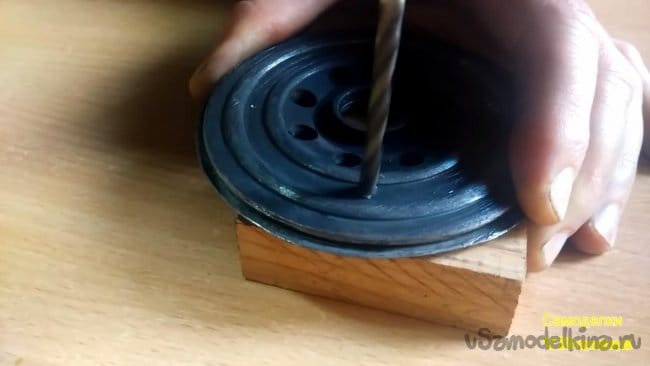

Донышко на начальном этапе уже практически готово, оно имеет отверстия для забора воздуха и поддержания горения, необходимо сделать только четыре отверстия, в которые будут вкручены винты М6 и установлены на них ножки. Перед сверлением отверстий делаем кернение с помощью керна, а затем сверлим электродрелью, при этом наносим каплю технического масла на сверло, так его режущая кромка прослужит дольше и не заклинит в процессе. При работе с электроинструментом будьте осторожны, надевайте защитные очки и перчатки. Отверстия в донышке делаем при помощи электродрели и сверла по металлу на 8 мм, а для того, чтобы не просверлить насквозь верстак подкладываем деревяшку.

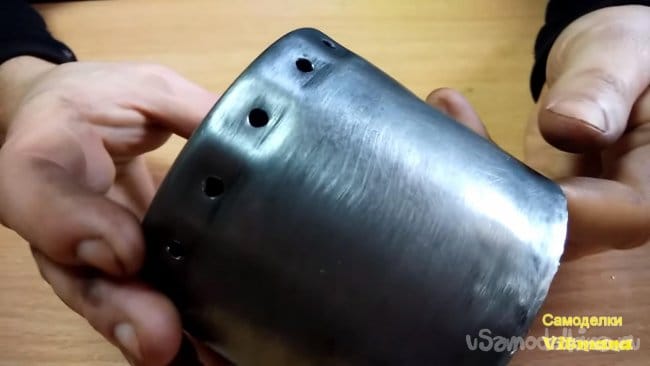

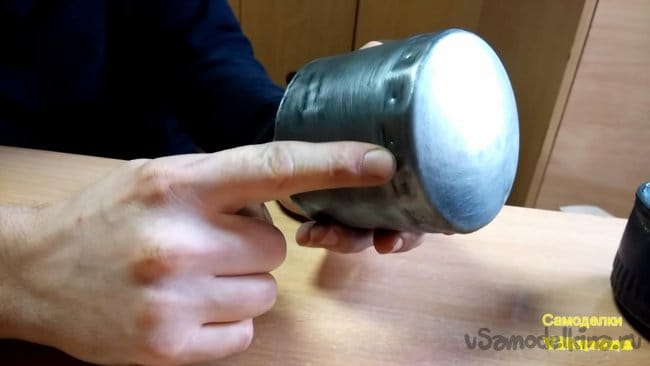

В крышке по такому же порядку делаем отверстия, только их количество будет увеличено, также не забываем накернить.

Наличие отверстий в крышке обеспечит правильную конвекцию внутри обогревателя.

Шаг третий.

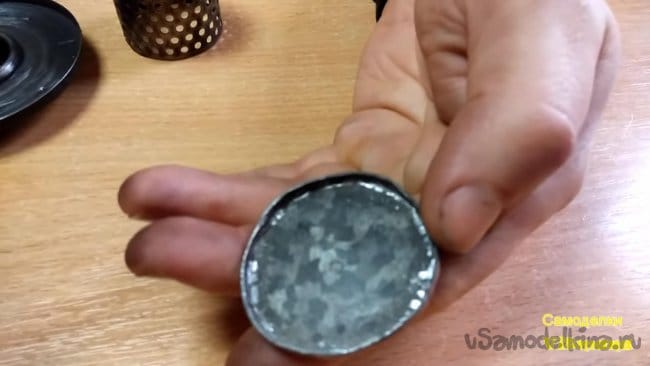

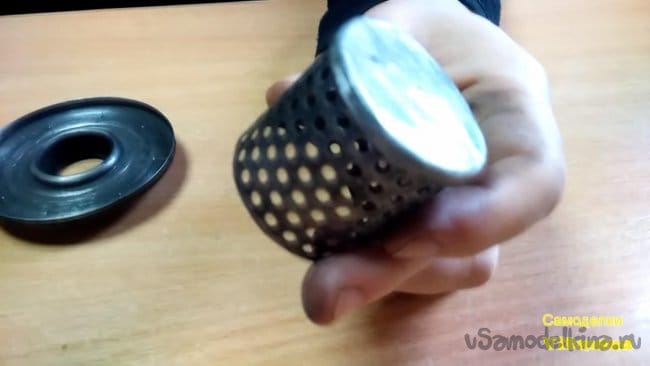

В принципе все составляющие части обогревателя готовы, осталось сделать крышку на сеточку и прикрутить ножки. Делаем крышку из куска оцинковки, при помощи ножниц по металлу вырезаем окружность с небольшим запасом под бортик и плоскогубцами загибаем края, чтобы они плотно прилегали к сетке. Также такую деталь можно сделать, если обстучать края заготовки на кругляке подходящего диаметра.

Сама же крышка необходима для того, чтобы закрыть открытый огонь от свечки или же сухого спирта.

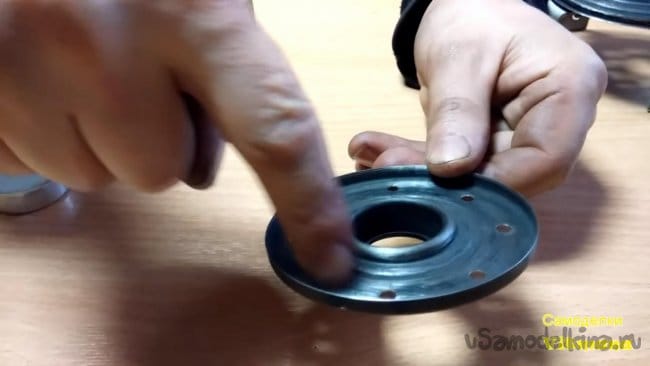

В масляном фильтре имеется второе донышко, но без отверстий, поэтому их нужно сделать по образу и подобию, как в первом.

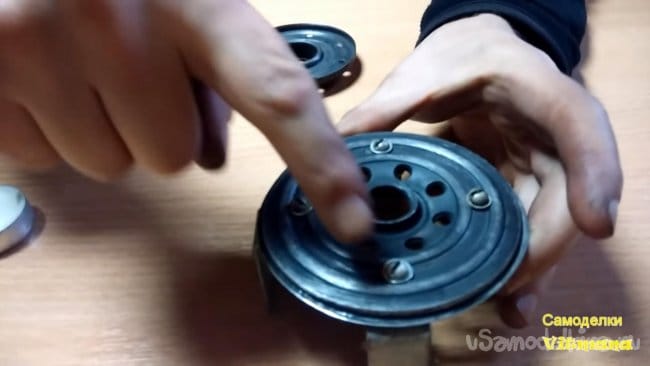

На ее место будет устанавливаться свечка (сухой спирт) и накрываться сеткой с крышкой, которую мы сделали ранее. К донышку с четырьмя отверстиями прикручиваем металлические уголки на винты М6 с гайками.

Шаг четвертый.

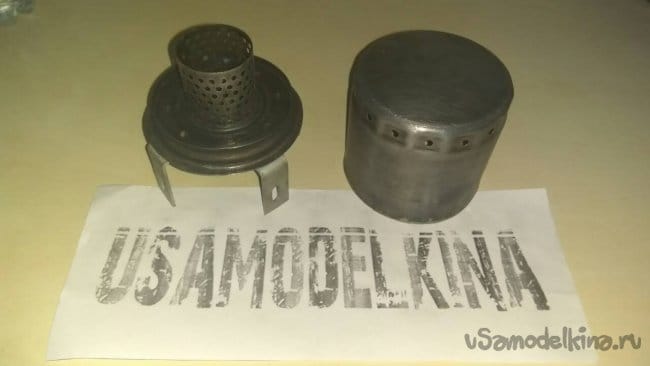

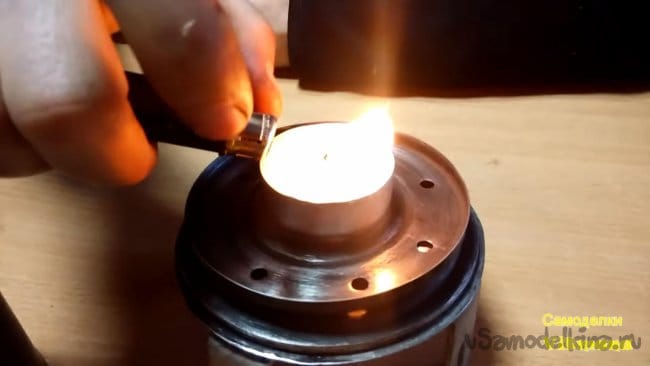

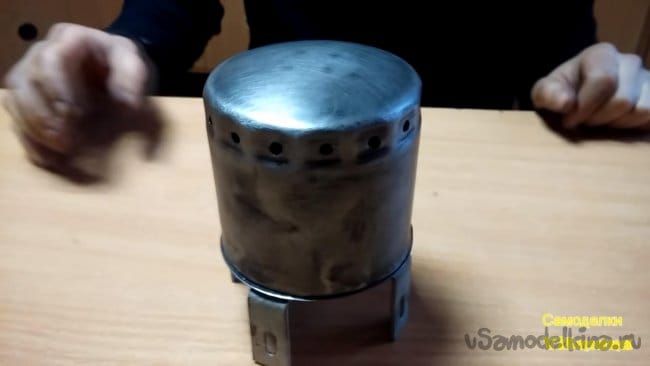

На данном этапе все детали для обогревателя готовы, теперь осталось их собрать воедино и проверить в действии это самодельное приспособление. На подставку с ножками из уголков устанавливаем второе донышко для размещения на нем свечки или сухого спирта, далее ставим свечку(сухой спирт), поджигаем и накрываем сеточкой с маленькой крышкой, затем закрываем всю конструкцию большой крышкой-корпусом.

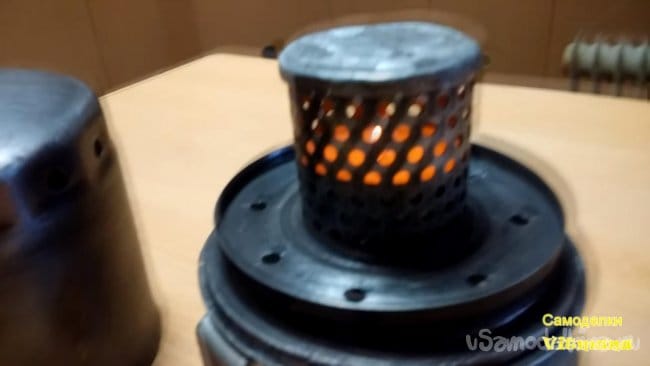

Свечка внутри горит, само горение поддерживается за счет наличия отверстий в крышке и донышке, для лучшего обогрева советую использовать сухой спирт, тепла от него в разы больше нежели от маленькой свечки.




Также в процессе тестирования было выявлено, что использование маленькой крышки на сетке является плохим решением, так как весь парафин свечки расплавился и в итоге свеча потухла, в случае с сухим спиртом данную крышку необходимо устанавливать в мерах безопасности. Сама же самоделка, я считаю, достаточно полезная и пригодится тем, кто любит проводить время на природе, ездить с ночевкой на рыбалку и просто ходить в походы.

На этом у меня все, всем спасибо за внимание, творческих успехов.
