Своими руками радиоуправляемый ракетный катер из потолочной плитки


Доброго времени суток. Хочу рассказать вам, как можно порадовать себя и своих детей изготовлением ракетного катера из потолочной плитки, в этом увлекательном деле вам понадобится:

1 потолочная плитка 2-3 шт.
2 клей для потолочной плитки Титан или Мастер
3 монтажный нож
4 металлическая линейка 50 см
5 радиоуправление Flysky FS-i6 покупал здесь
6 аккумулятор покупал здесь
7 гребной винт покупал здесь
8 серво машинку покупал здесь
9 регулятор для коллекторных моторов покупал здесь
10 спица, усиленная 3мм одна шт.
11 трубки алюминиевые 10 мм и 5 мм
12 пластик ПВХ 4 мм
13 зубочистки
14 акриловый лак и колеры для окраски модели
15 мотор от шуроповерта 550й
16 патрон зажим для вала покупал здесь
17 Клей Cosmofen CA 12. Cosmo-500.200

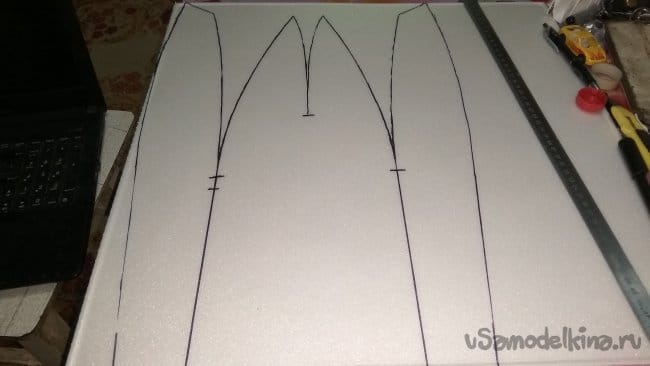

За основу корпуса я взял выкройки от скоростного катера увеличил борта до 5 см перенес на потолочную плитку:

Монтажным ножом вырезаем заготовку, в местах сгиба делаем вырез V образный для лёгкого загиба, но не прорезаем на сквозь.

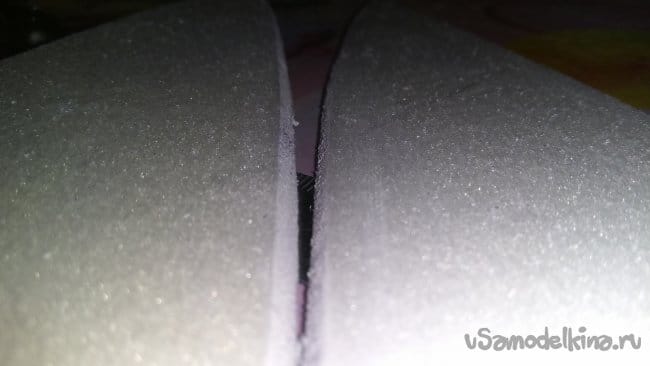

Места где детали будут склеивается под углом нужно завалить наждаком, обтянутым на брусочек для удобства, так чтоб площадь соприкосновения была максимальной как на фото:

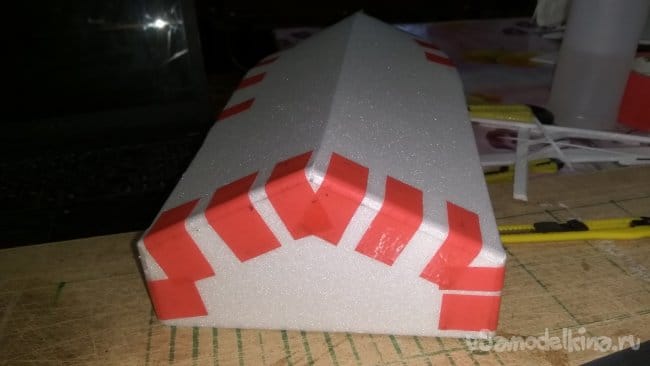

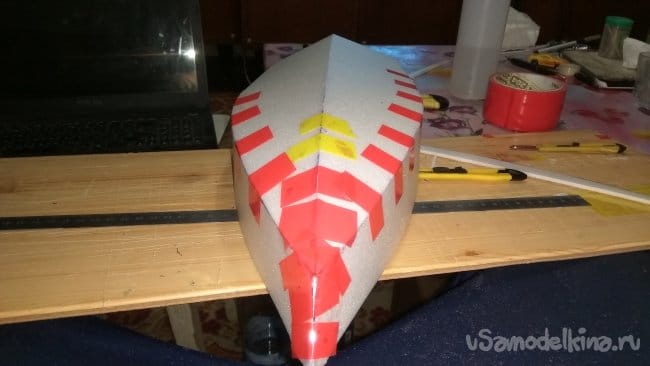

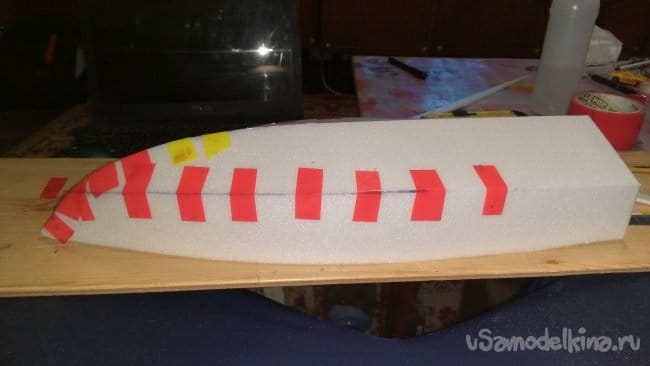

Для фиксации склеенных деталей можно использовать французские булавочки или нарезанный цветной скотч. И так наносим клей Титан на потолочную плитку и фиксируем цветным скотчем:

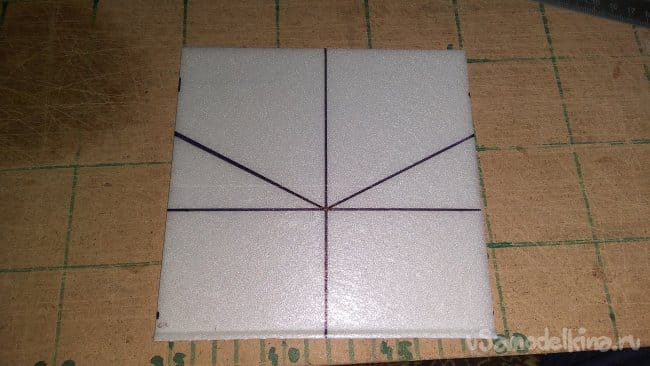

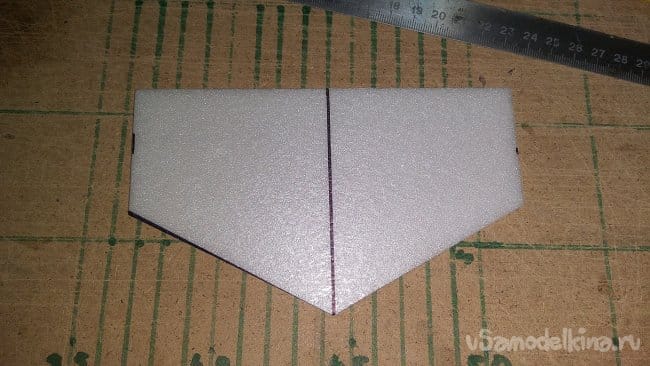

Пока подсыхает корпус мы расчерчиваем транец для нашего катера и вырезаем:


Наносим клей и вклеиваем транец в корпус катера и фиксируем цветным скотчем:

После как подсохло проливаем тем же Титаном все швы катера с внутренней стороны корпуса для герметизации.

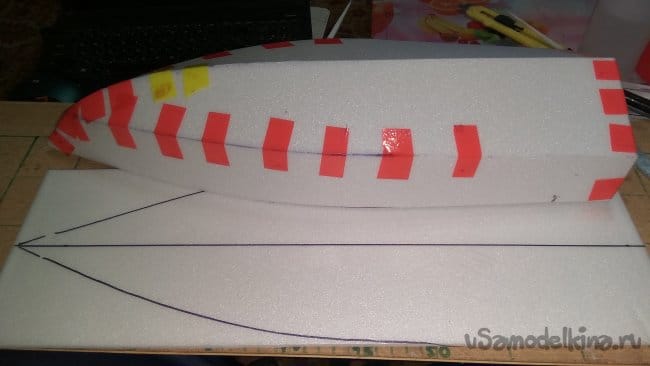

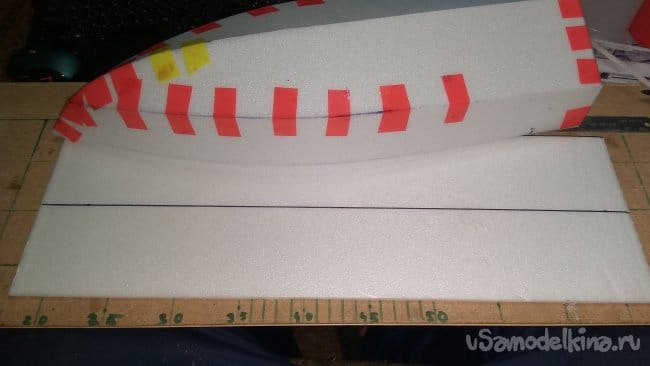

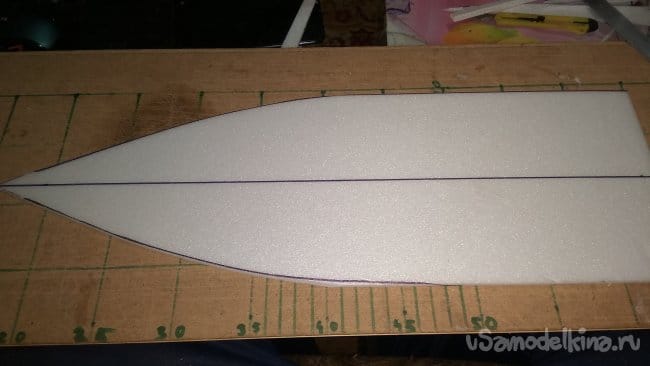

На потолочной плитке чертим направляющую линию прикладываем корпус и обрисовываем, вырезаем палубу:

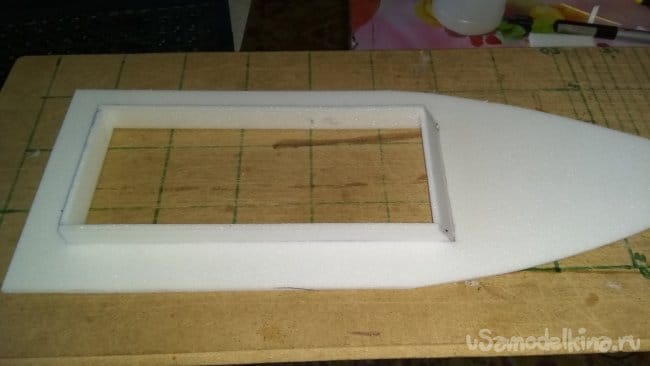

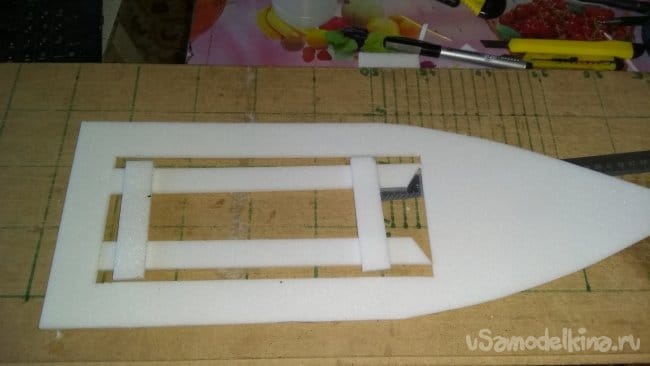

Из полосок потолочной плитки делаем, если я не ошибаюсь, КОМИНГСЫ для рубки:

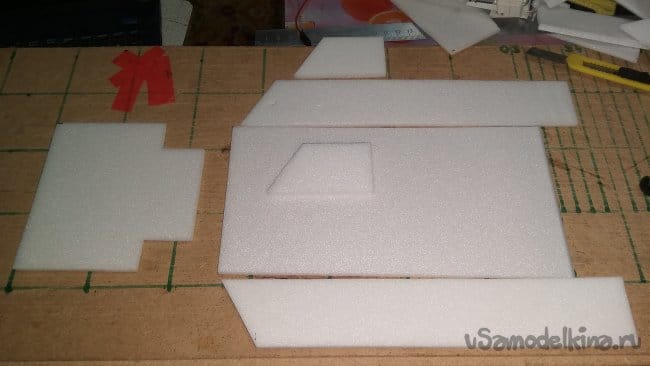

Так же из потолочной плитки вырезаем части ходовой рубки и склеиваем:

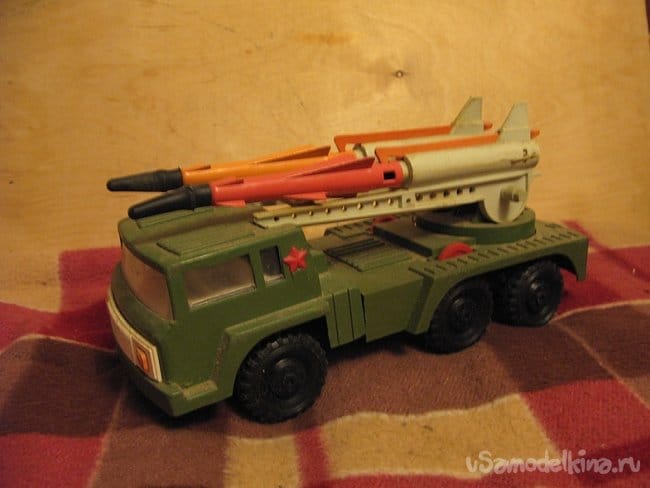

Так как я стоил ракетный катер то вооружение должно быть соответствующим. Если помните в СОВЕТСКИЕ времена была игрушка КАТЮША:

И стреляла она ракетами с резиновыми наконечниками, вот мне пришла в голову идея сделать ракетную установку по такому же принципу

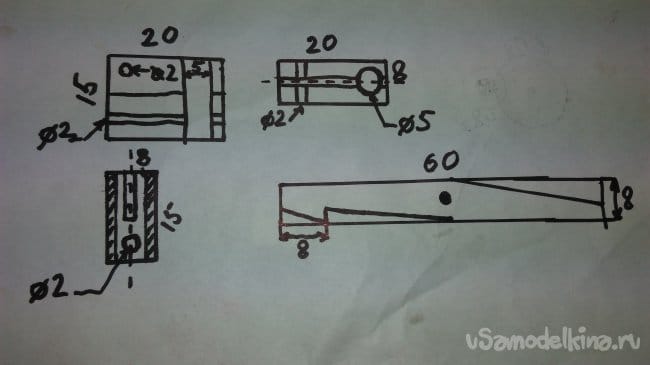

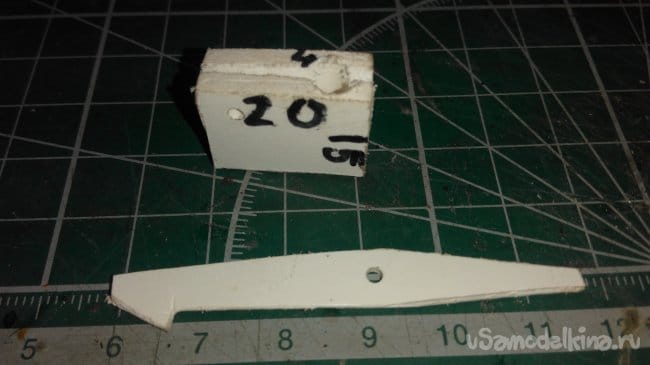

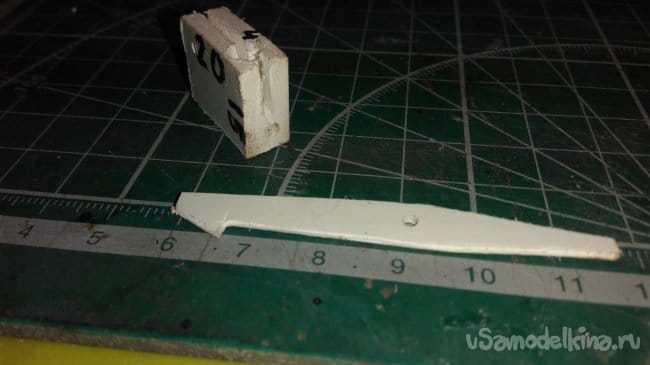

Берем пластик ПВХ 8 мм размером 20-15 мм сверлим отверстие 5мм для пружинки от авторучки и 2мм отверстие на всю длину под спицу от велосипеда и еще одно 2 мм отверстие для спускового крючка, делаем пропил ножовочным полотном для спускового крючка как на эскизе 2шт


Дальше берем спицу и отрезаем два одинаковых куска, вставляем их в заготовки, еще нам понадобится две бусинки большего диаметра чем трубочки из которых будем делать сами ракеты. Бусинки рассверливаем до 2 мм чтобы они легко скользили по спице

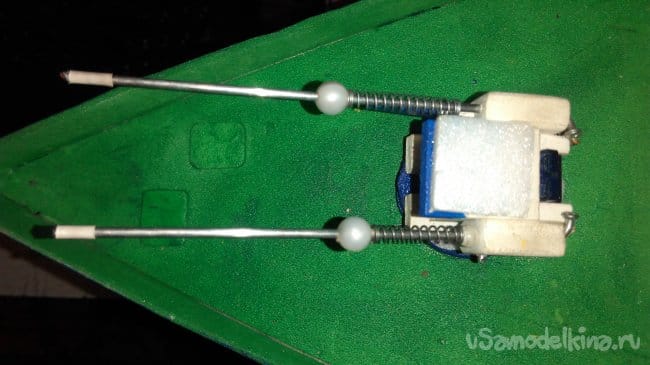

Дальше на спицы одеваем пружинки от авторучек и бусинки, все это фиксируем термо-усадочной трубочкой и подогреваем зажигалкой чтобы бусинки и пружинки не улетали вместе с ракетами. Длинна спускового крючка зависит от длинны сжатой пружины и диаметра бусинки, смотрите эскиз, половинку пружинки вставляем в отверстие 5мм и ставим спусковой крючок, фиксируем 2мм осью. Когда готовы пусковые установки делаем каркас для сервопривода и проверяем на работоспособность.
[center]

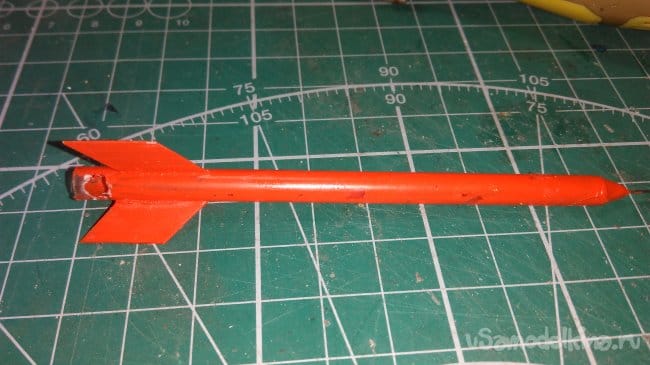

Ракеты я делал из палочек для надувных шариков и пластика 0,5 мм, нарезал ромбики и приклеил Клеем Cosmofen CA 12. Cosmo-500.200 по три штуки на ракету, наконечники запаял термо пистолетом, можно впаять французские булавки чтобы получились как дротики.

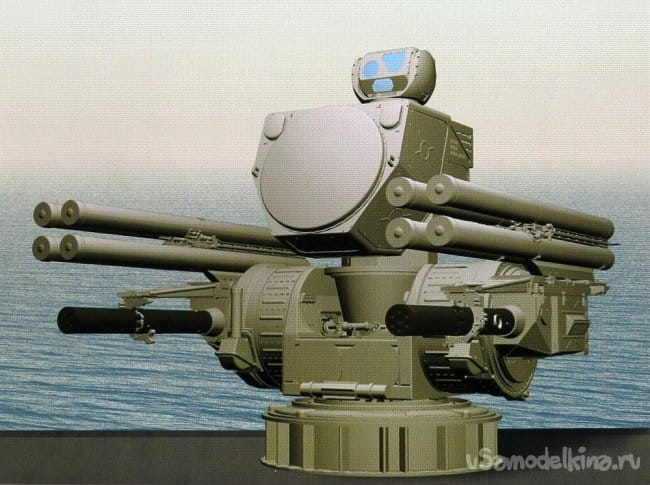

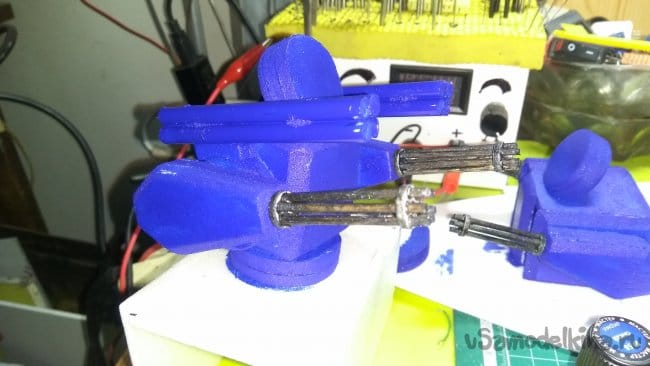

Установку я решил замаскировать под Зенитно- Ракетно- Пушечный Комплекс ПАНЦИРЬ-М

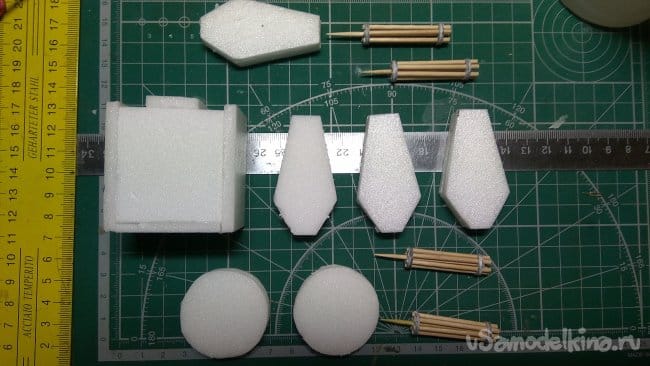

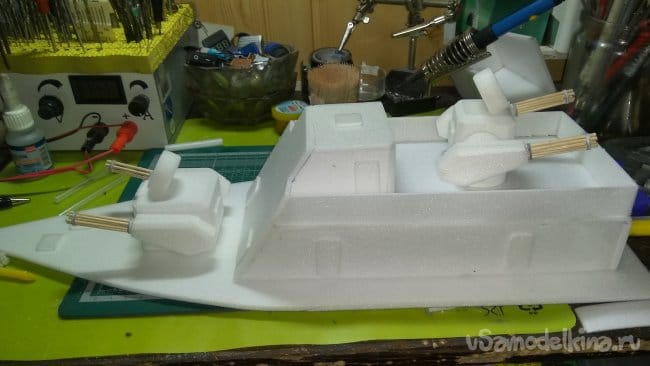

Нарезал заготовок из потолочной плитки, склеил в три слоя, наждаком завалил углы, стволы пушек сделал из семи зубочисток, каждую пушку.

Задний ЗРПК сделал просто декоративным при желании можно добавить и ракетную установку, это на любителя.

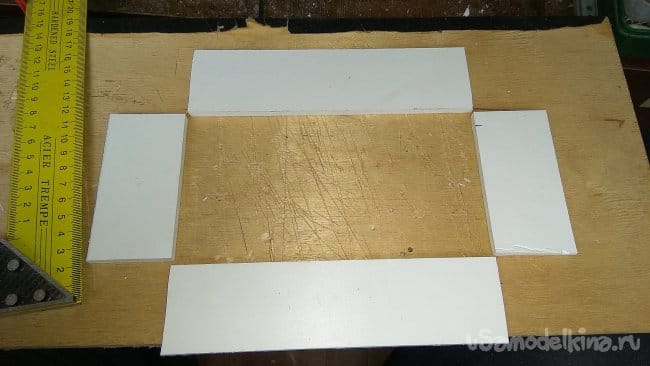

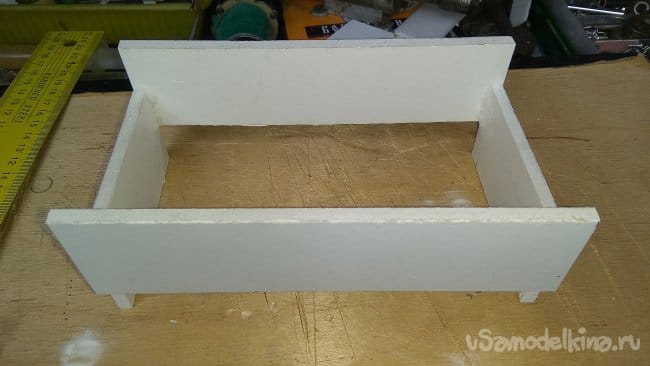

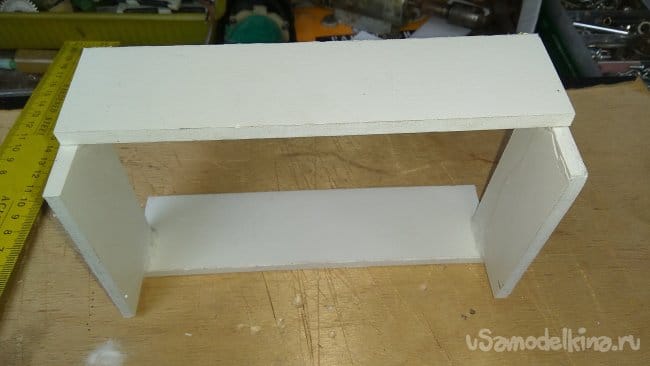

Подставку для модели делал из ПВХ пластика 6 мм, нарезал монтажным ножом полосок, до 10 мм режется легко и склеил Клеем Cosmofen CA 12. Cosmo-500.200 Вышло вот так:




Дейдвуд я делал из алюминиевой трубки 10мм длинной 100мм, подшипники скольжения тоже из алюминиевого прудка 8мм, отрезал по 5мм две заготовки просверлил отверстие 3мм под вал спицу и аккуратно запрессовал в трубку с двух сторон.

Есть видео на моем канале о разных вариантах изготовления дейдвудов из подручных средств.

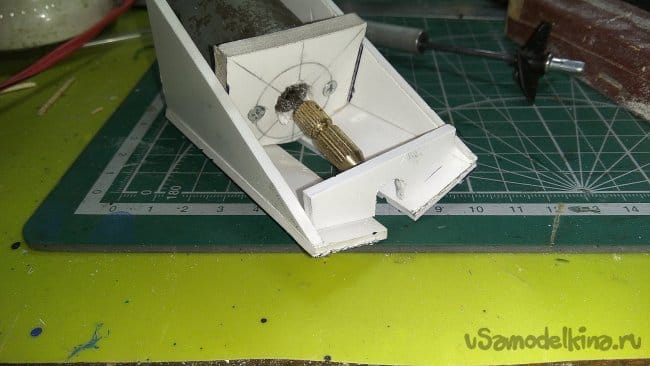

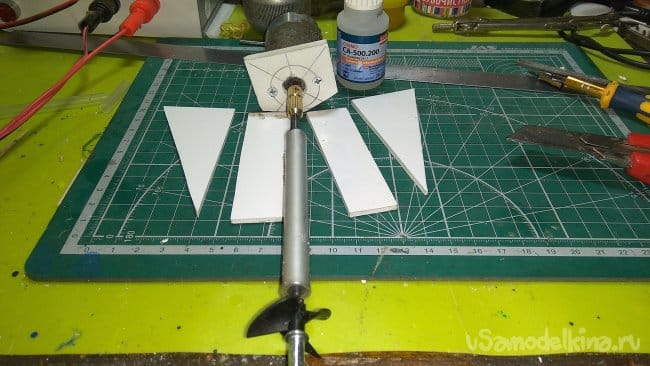

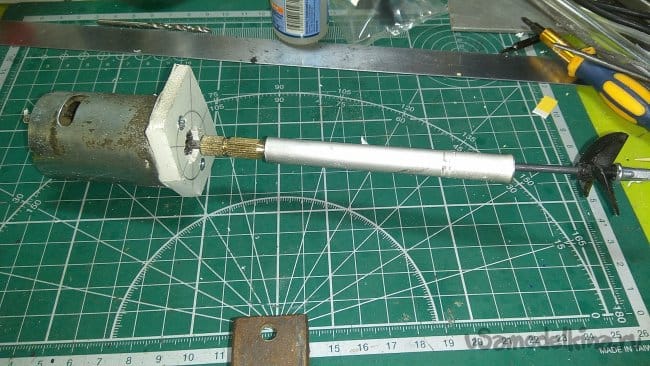

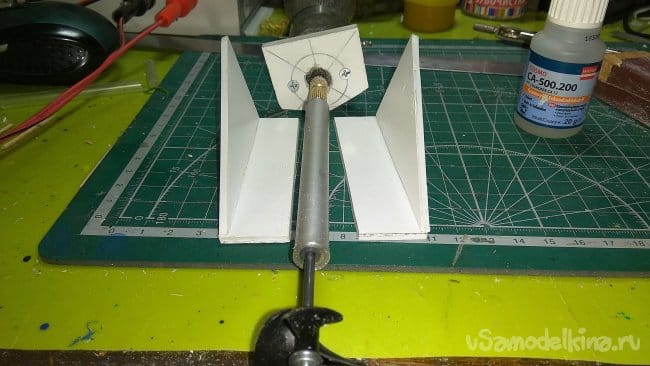

Мото-раму делаем также, из ПВХ пластика 4 мм вырезал панель, просверлил отверстие 10 мм для подшипника мотора и два отверстия 3 мм для винтиков крепления мотора. Нарезал две прямоугольных и две треугольных пластины.

Теперь надо брусочком со шкуркой все это облагородить и завалить углы в нужных местах для большей площади соприкосновения.

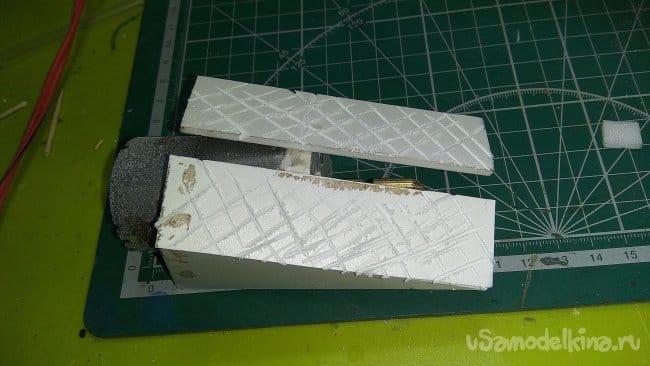

И Клеем Cosmofen CA 12. Cosmo-500.200. После высыхания мото-рамы на нижней поверхности делаем насечки для клея Титан

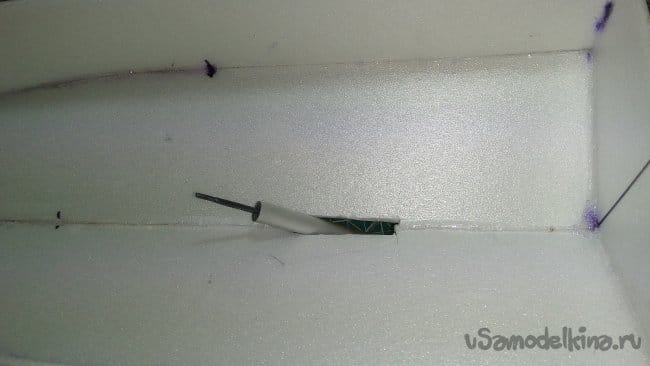

Монтажным ножом в корпусе катера делаем отверстие для дейдвуда.

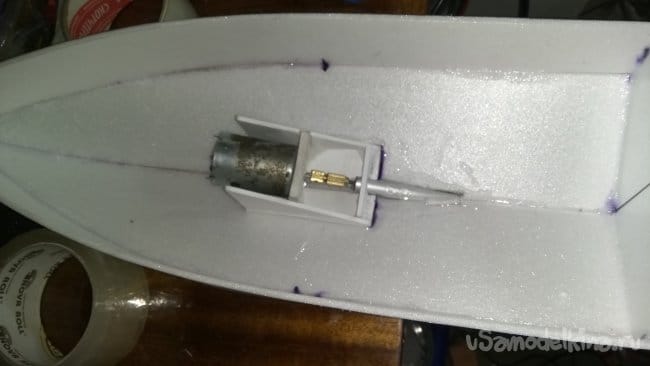

Зажимаем гребной вал в цанге мотора и все в сборе мото-раму с двигателем и дейдвудом на гребном валу вклеиваем в корпус катера клеем Титаном

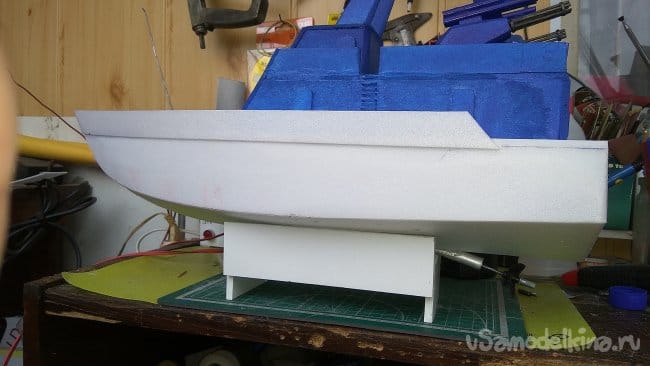

Выравниваем и проливаем герметично по дейдвуду, ставим на подставку модель и ждем до полного высыхания.

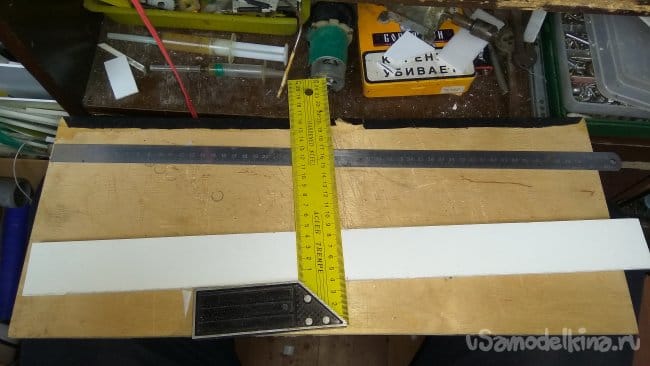

Леерное ограждение делал из потолочной плитки, распущенной пополам на Пено резке до 2мм толщиной.

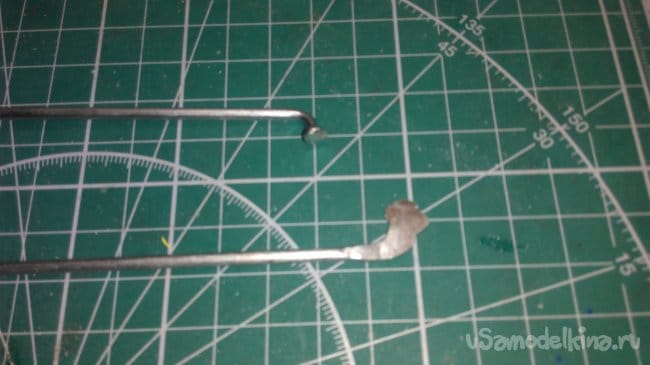

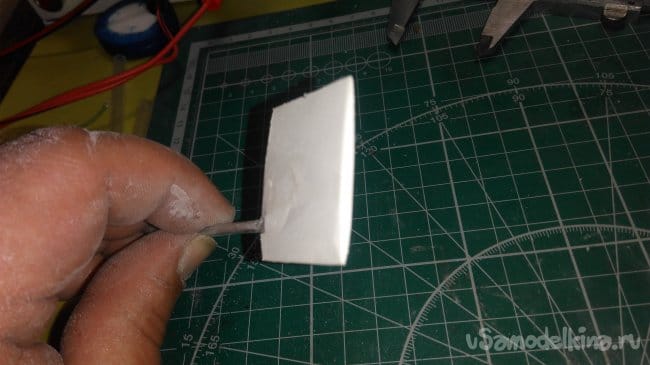

Пока сохнет мы начнем делать руль, берем ПВХ пластик нужного размера 4мм и спицу 3мм. Спицу в загнутом месте расплющиваем на наковальне молотком:

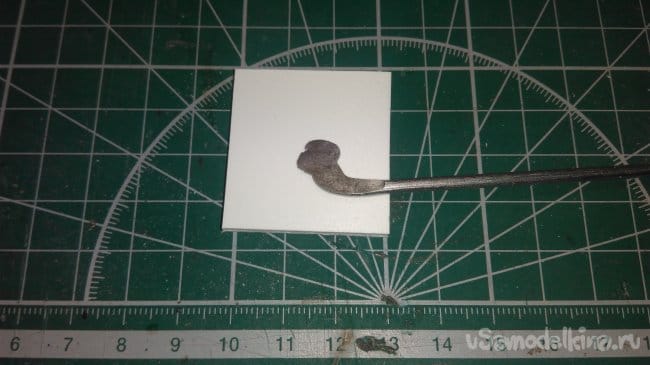

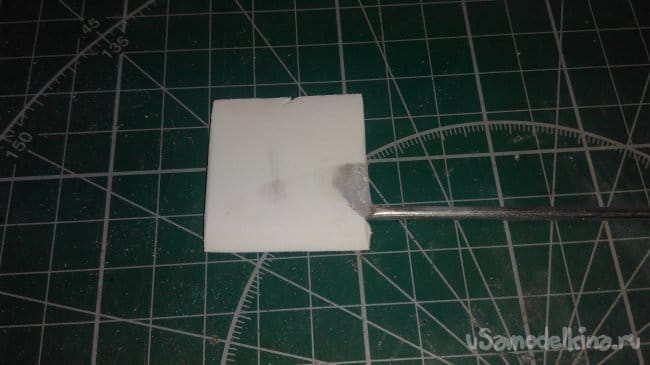

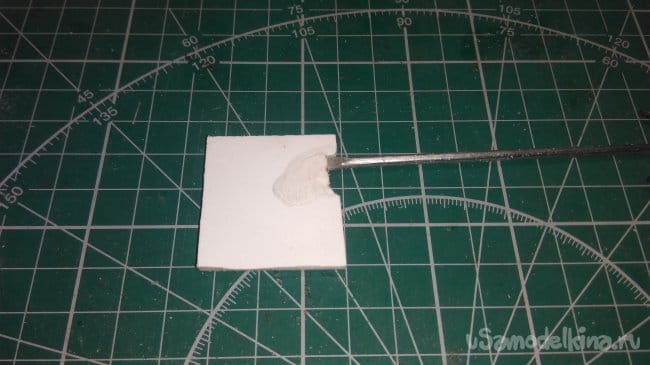

Разогреваем расплющенный конец на газе и вплавляем в перо руля:

Касики устраняем Клеем Cosmofen CA 12. Cosmo-500.200 с пищевой СОДОЙ

И придаем обтекаемую форму рулевому перу

Красим в нужный цвет:

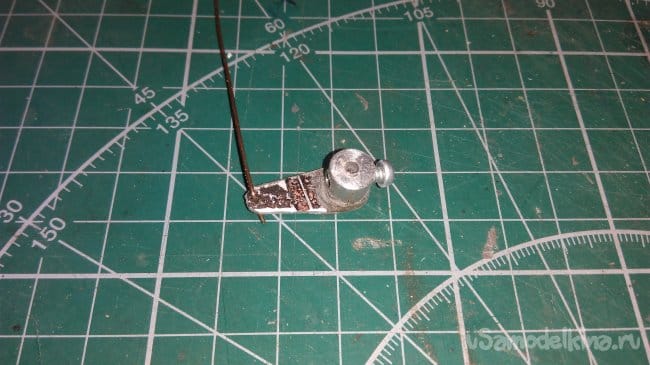

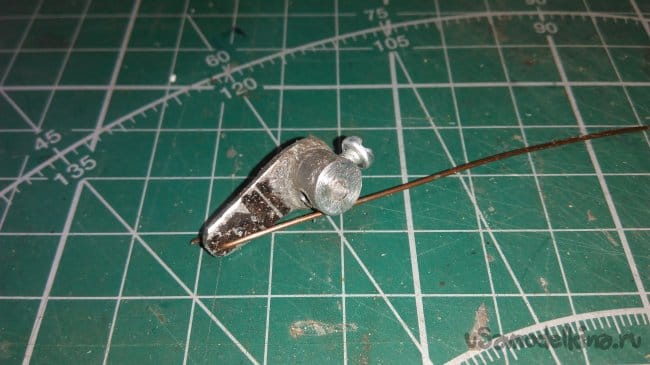

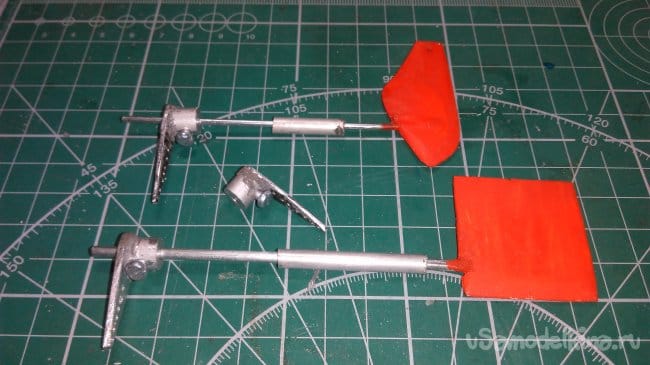

Дейдвуд для руля делаем из алюминиевой трубки 5мм длина должна быть выше ватерлинии. Поворотный кулак делаем из 8мм алюминиевого прутка и пластинки. Отрезаем пруток 5-6мм, торцуем с двух сторон, сверлим отверстие вдоль 3мм и поперек 2,5мм под резьбу м3, для фиксатора в пластинке с широкой стороны по центру сверлим отверстие размером 3мм, а с узкой стороны, делаем отверстие размером 0.7 мм 5-6 дырок в сторону 3мм отверстия.


Зачищаем поверхности в местах склеивания. Берем двухкомпонентный эпоксидный клей ПОКСИПОЛ, наводим на один раз совсем немного, одеваем на зубочистку заготовку из прутка, намазываем клей и одеваем пластинку прижимаем, излишки выдавленного клея прижимаем ко шву, после высыхания высверливаем зубочистку 3мм сверлом, закручиваем гаечку фиксатор и все готово.

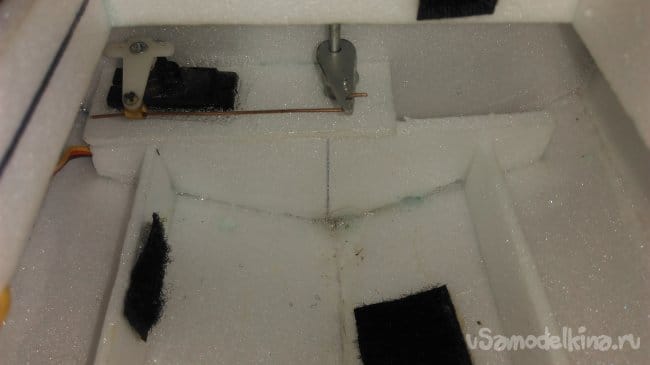

Так руль с дейдвудом и поворотным кулаком готовы и все это надо вставить в корпус. Берем потолочную плитку и вырезаем шпангоут как транец только чуть выше ватерлинии и кусочек для сервопривода, вклеиваем шпангоут так чтоб дейдвуд руля касался его и сверху приклеиваем панельку с сервоприводом как на фото:

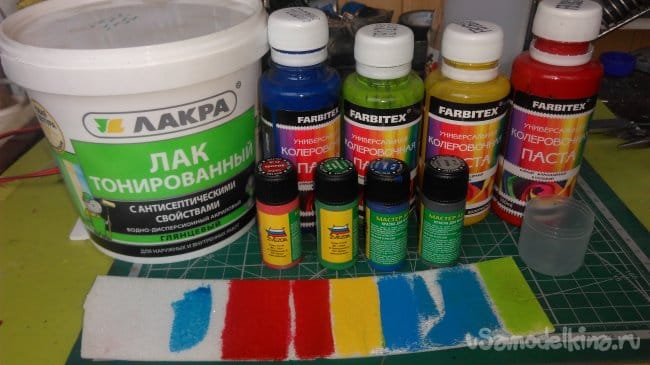

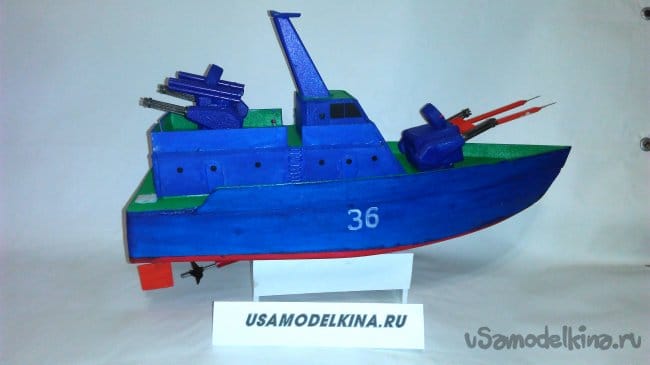

Все готово, красим модель, акриловым лаком с колерами вот такими:

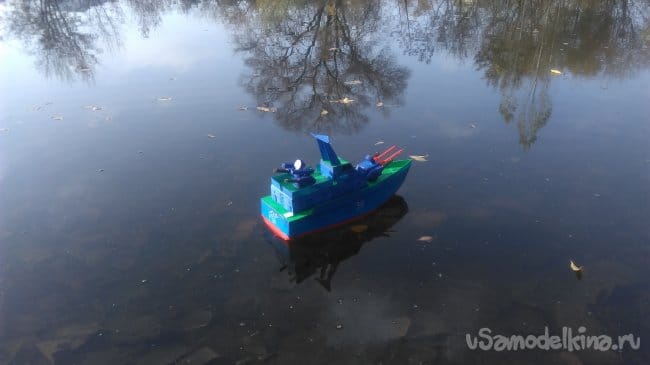

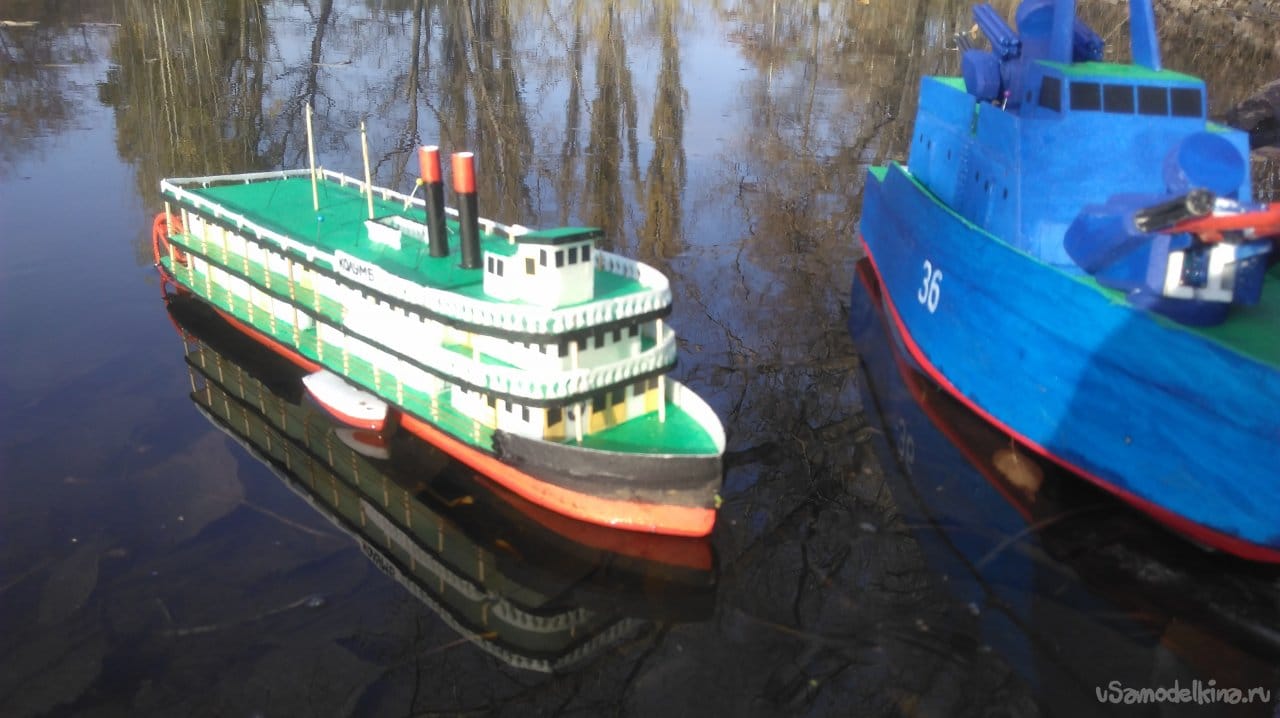

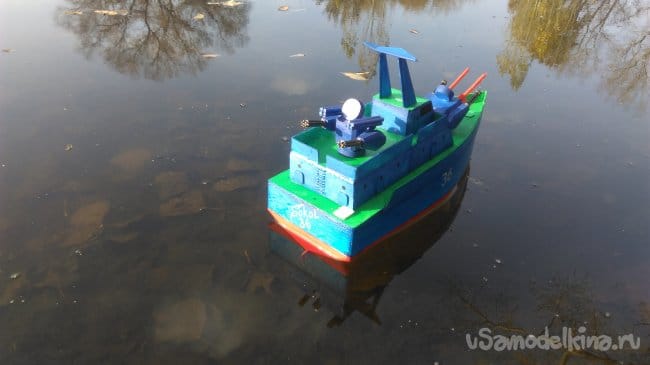

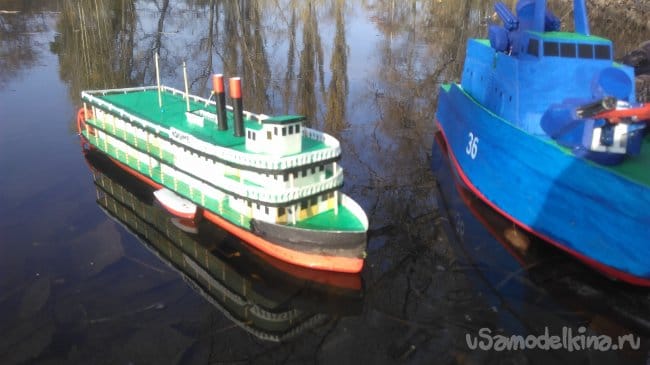

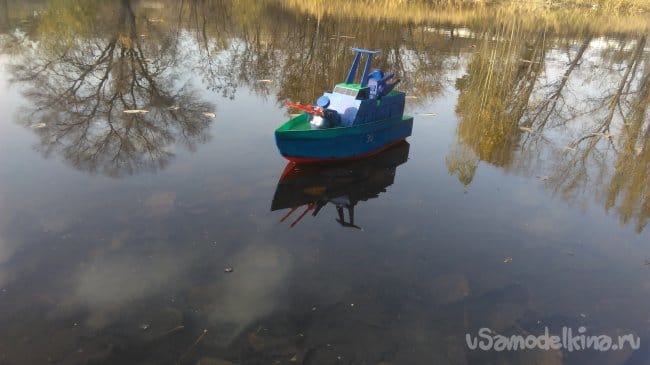

Заряжаем аккумулятор и вперёд на водоём получать массу удовольствия.




Есть видео покатушек и процесса изготовления

Длинна -490мм
Ширена-160мм
Вес -501гр
Мотор-550
Регулятор на 60А
Аккумулятор-1800mAh 3s 11.1v
Радиоуправление Flysky FS-i6
Продам эту самоделку или изготовлю на заказ. Напишите мне или оставьте комментарий для обсуждения деталей.
