    Такие разные лучи. Самодельные авиамодели

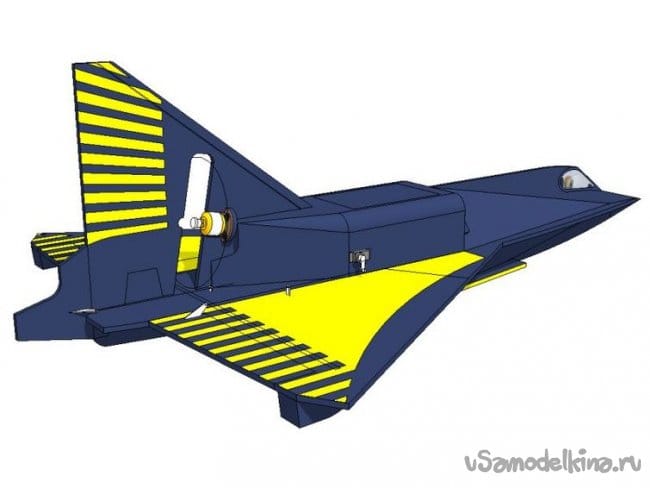

    Многие модели, построенные мной с ребятишками, которые можно поглядеть тут, начинаются вот с этих чертежей.

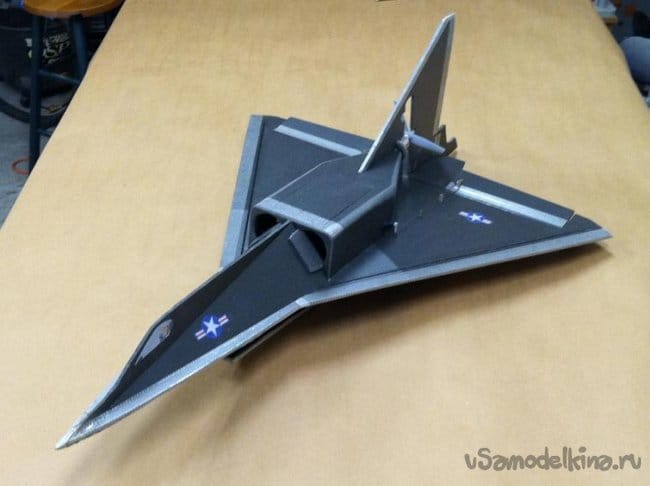

    Convair XF2Y Seadart.
    Да и сам самолёт тоже красивый и не удивительно, что ребята берут его в качестве прототипа для своих моделей.

    Они так же, очень часто, используют рисунок аппарата «Лорен» из Трактата о полетах – «Виманика шастра».
    Такие разные лучи. Самодельные авиамодели

    Берут от каждого понемногу и используют при постройке моделей.

    Вот и в этот раз они в качестве крыла использовали «Лорен», а конструктивно оформили модель, как «Седарт».

    Немного про модель.
    Длина модели – 1060 мм.
    Размах – 960 мм.
    Вес пустой тушки - 300 г.
    Материалы.
    Потолочная плитка.
    Клей универсальный, влагостойкий - «Титан».
    Карбоновый хлыст для удочки – 2 шт.

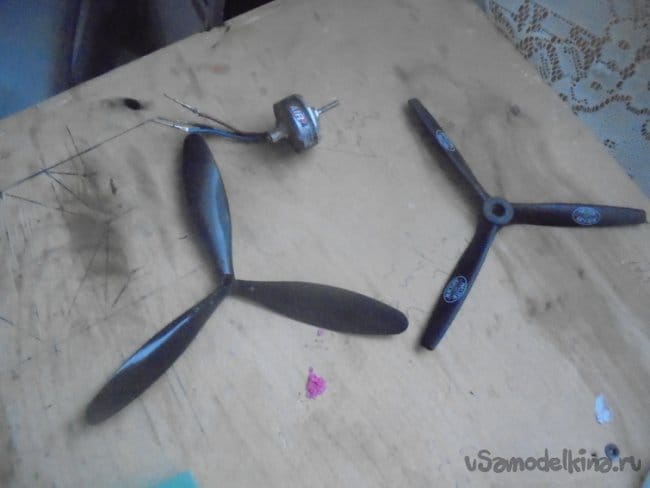

    Мотор – 3010 1300Kv 420 W. С тягой 1650 г.
    Винт - 8х6 трехлопастный.
    Аккумулятор - 2200 3S 20C
    Регулятор - 50А.
    Сервомашинки - НХТ900.

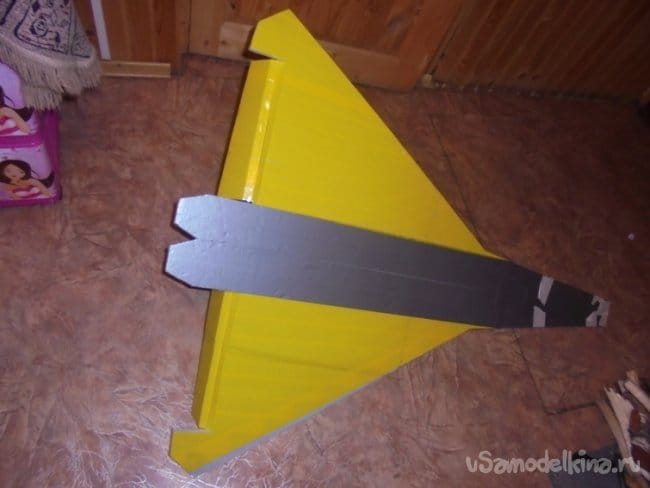

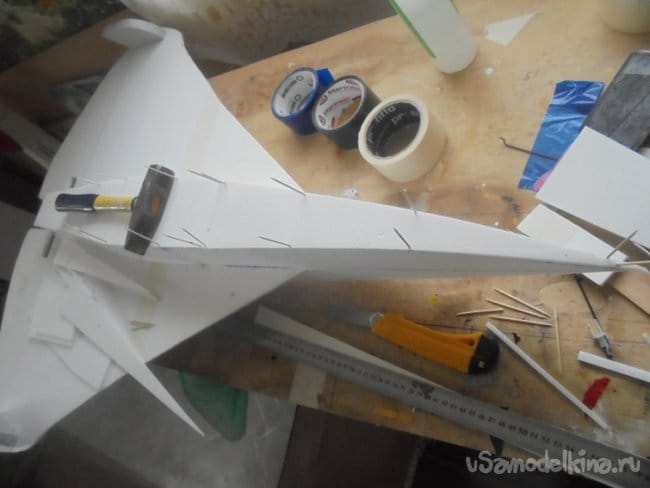

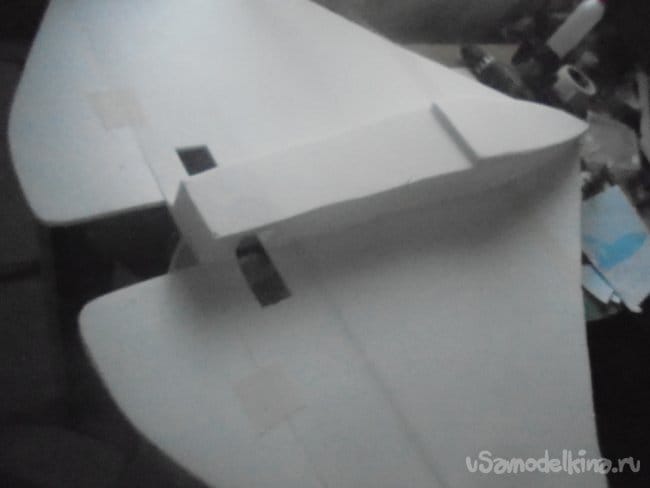

    Из двух слоёв потолочки склеили крыло.

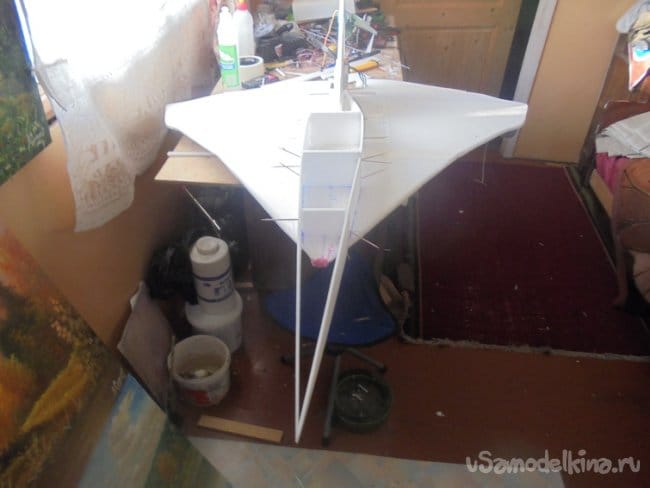

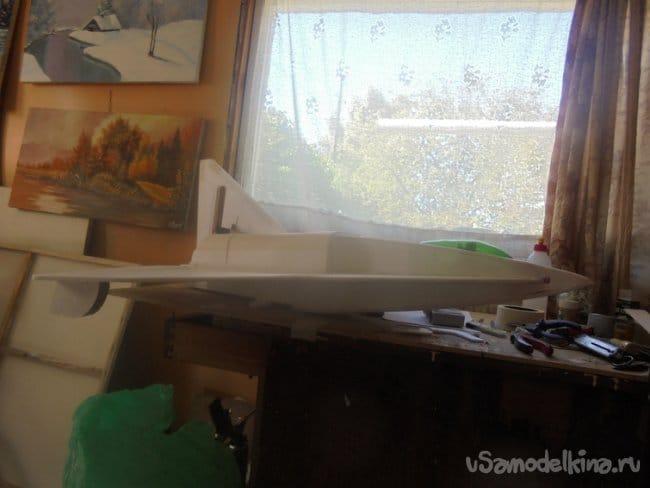

    На него монтируют фюзеляж.










    По ходу работы, немного изменили форму фюзеляжа и кабины.

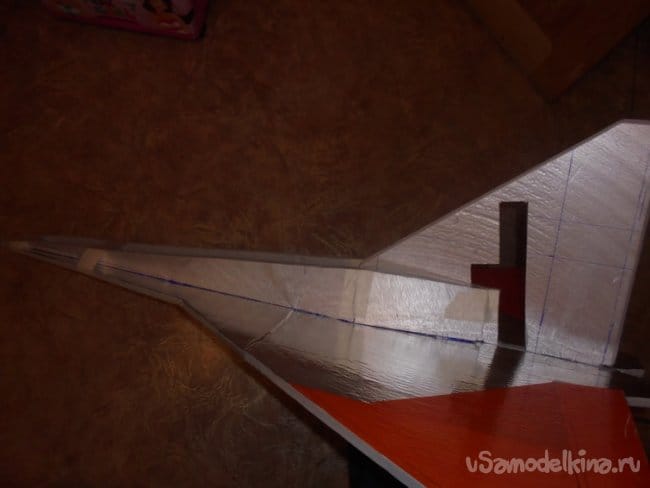

    Перешли на нижнюю часть фюзеляжа.

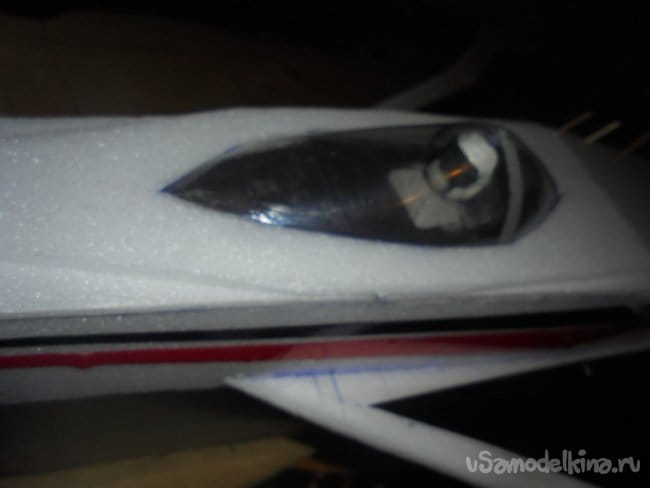

    Пилота вырезали из кусочка утеплителя «Пеноплекс»

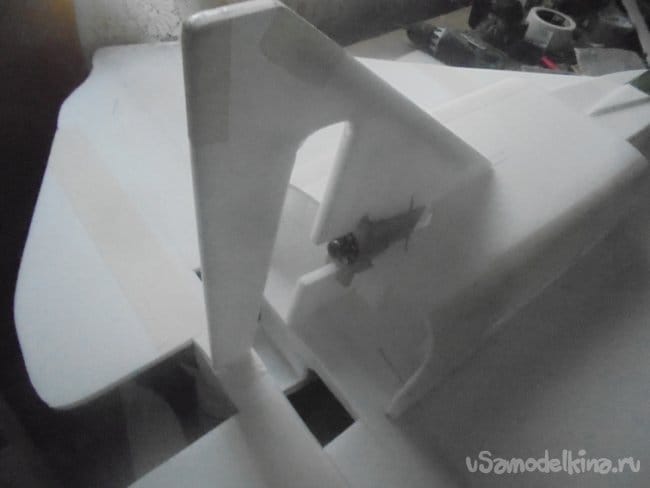

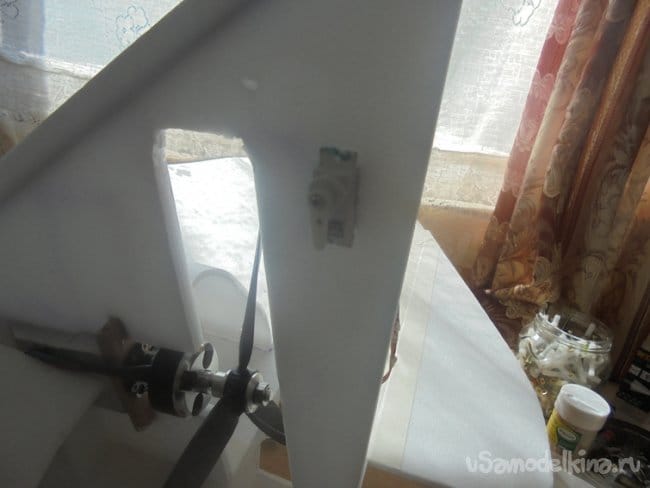

    Мотор укрепляется на киль.


    Маленькие поплавочки на концах крыла сделали то же из утеплителя 2 см.
    Вклеили нижнюю часть фюзеляжа.
    Редан сделали в ЦТ.

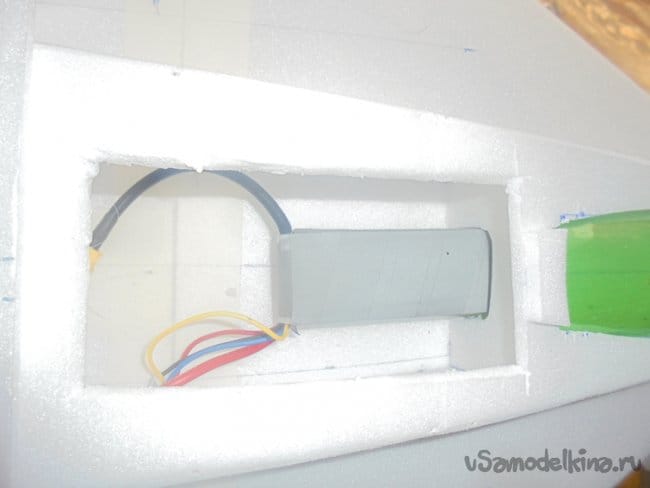

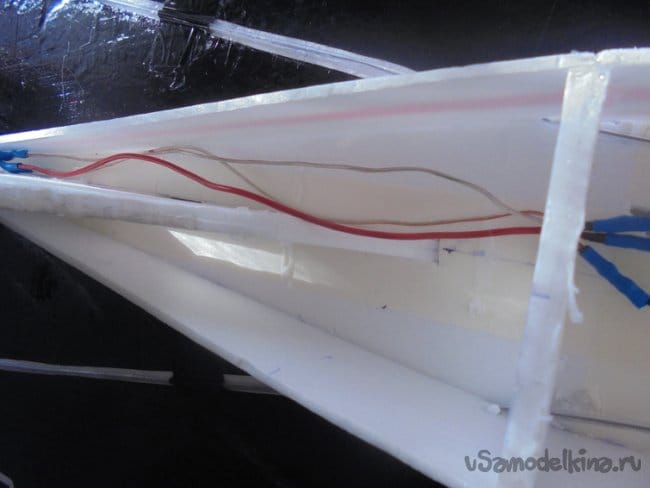

    Аккумулятор и вся электроника находится в фюзеляже. Доступ к ним происходит через специальный люк, который фиксируется при запуске модели прозрачным скотчем.


    Мотор установлен.

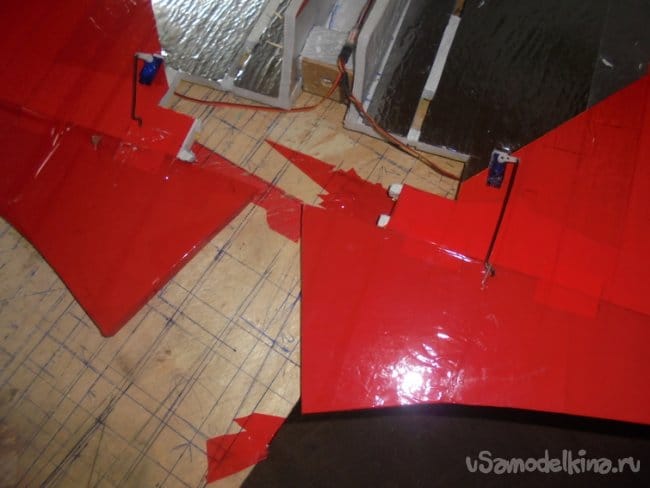

    Навешиваются элевоны, ставятся сервомашинки.

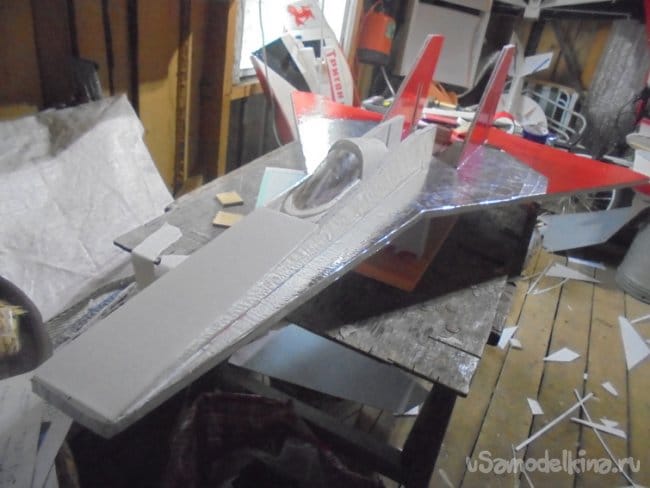

    Вырезали, примеряли и тут же клеили.
    Перешли на нижнюю часть фюзеляжа.

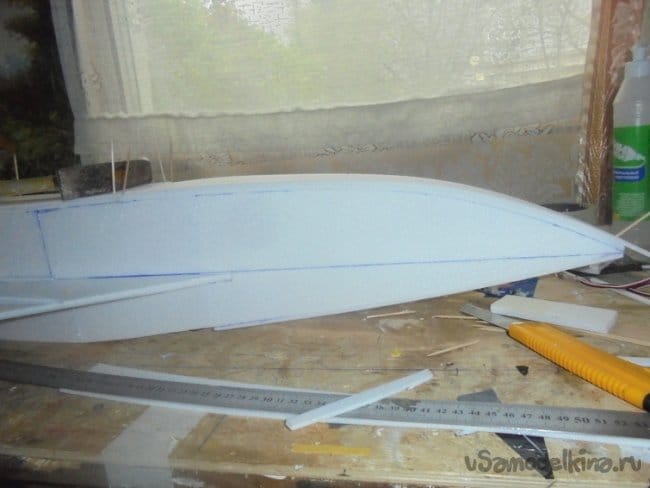

    Днище фюзеляжа выполнено из двух слоёв потолочки.

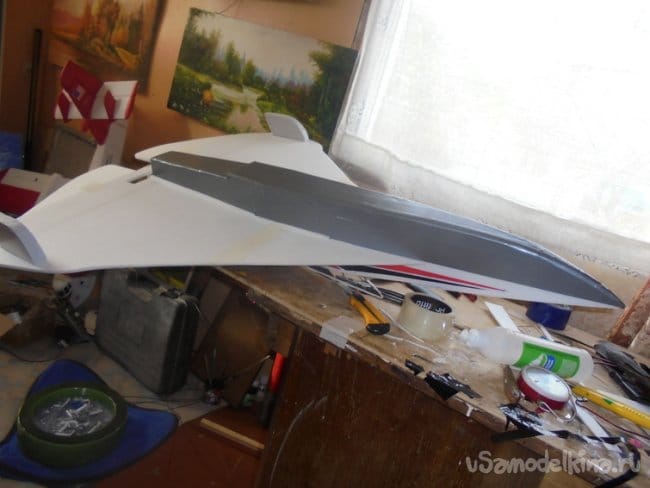

    Низ фюзеляжа обтянули липкой сантехнической лентой.
    Монтаж управляющих поверхностей делали на двухстороннем скотче и сверху заклеивали прозрачным скотчем.

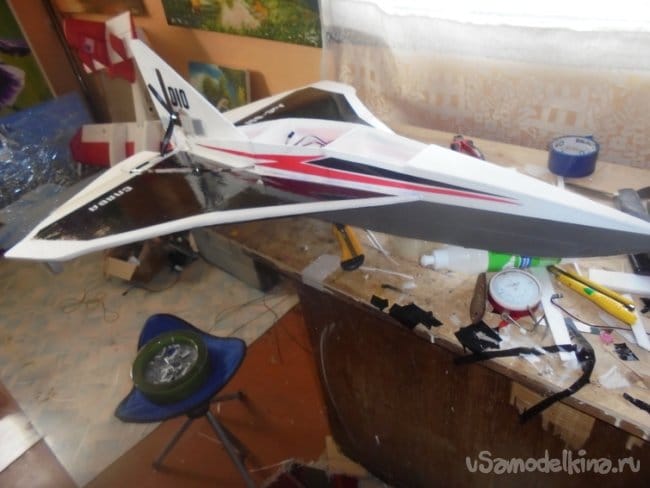

    Начали обтягивать цветным скотчем.

    Ребята хотели дать имя модели – «Слава», но передумали и назвали – «Луч».

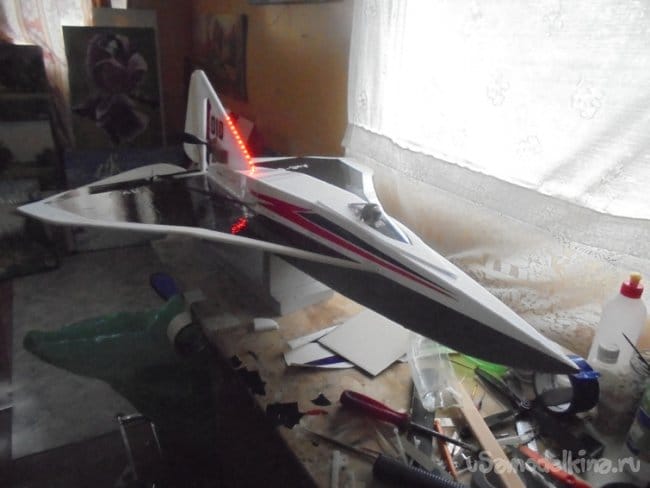

    Установили светодиоды на киль.

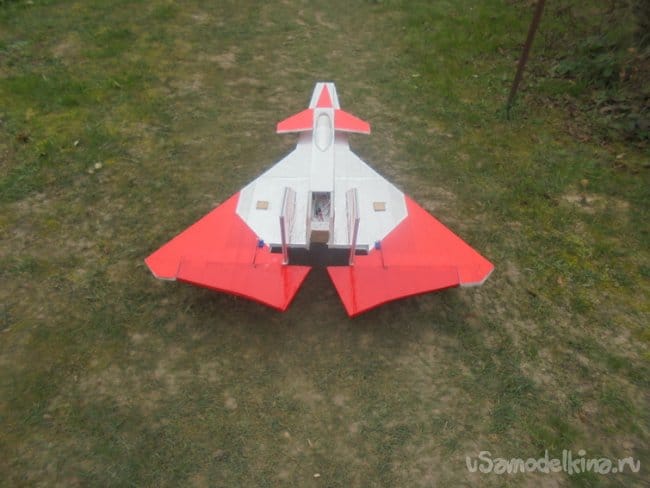

    Вот такая модель получилась.





    Дети – народ непредсказуемый. Сделали модель, и успокоиться бы, да куда там, новая идея созрела.
    Решено создать не убиваемую авиамодель, аналогичную созданной.
    Распилили на пенорезке лист утеплителя «Пеноплекс» на пластины , толщиной 1,5 мм.
    За основу взяли тот же самолёт.

    О модели.
    Длина - 1320 мм.
    Размах - 990 мм.
    Вес тушки - 300г.
    Мотор – без опознавательных знаков, когда – то ставили на модель Amfibian.
    Винт - 11 х 7.

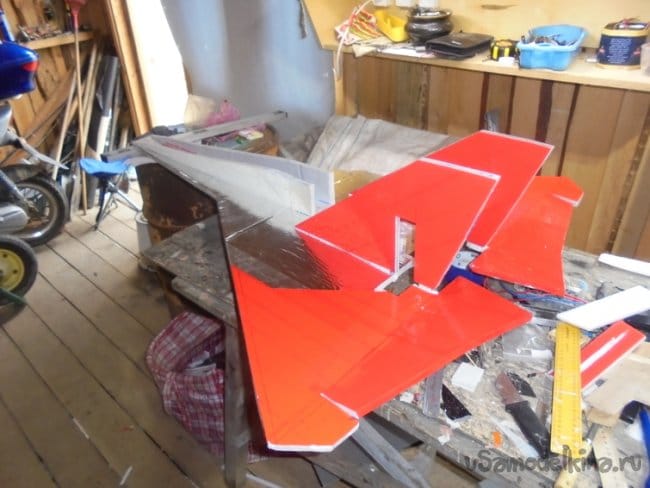

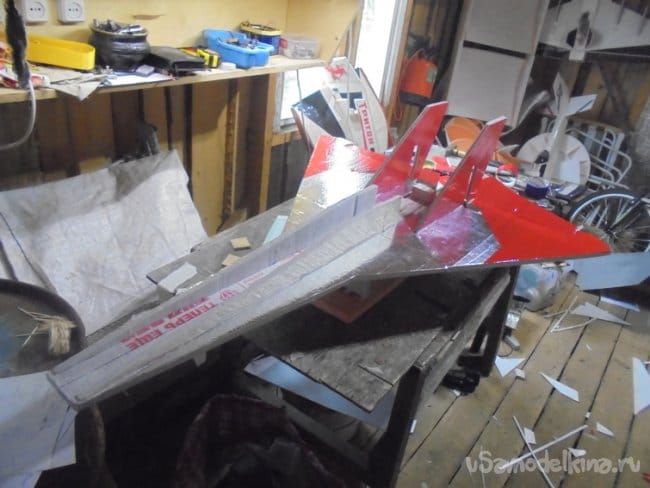

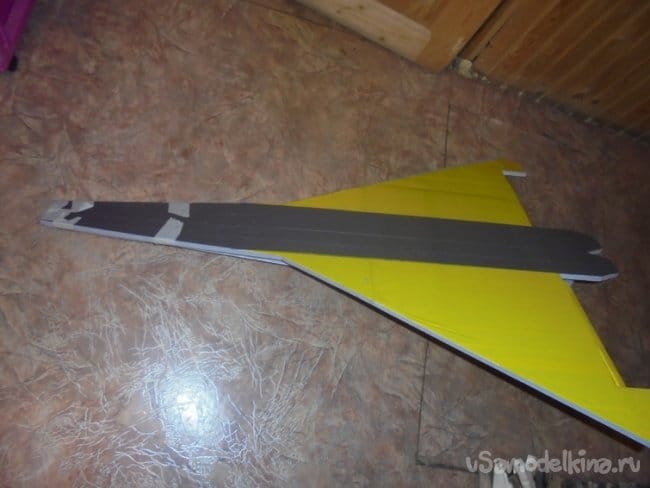

    Склеивали детали модели и тут же обтягивали скотчем.

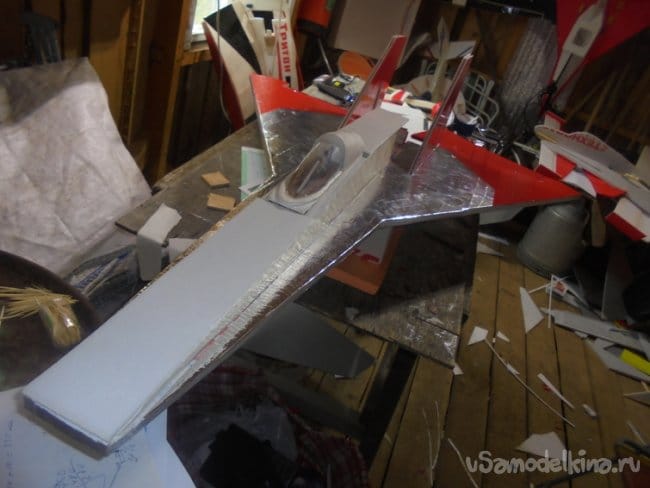

    Для верхнего покрытия применили потолочку.

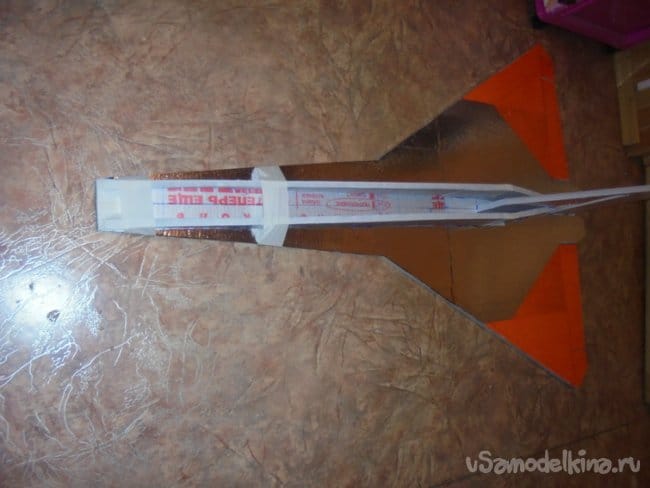

    Фюзеляж сделали самой простой формы.

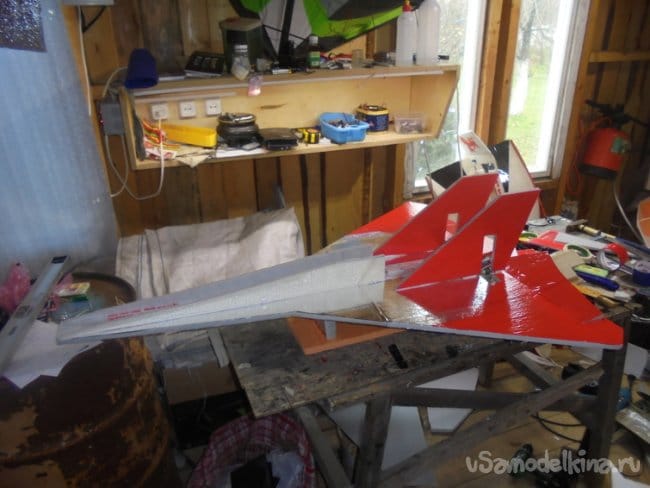

    На модель было решено поставить два киля, для большей путевой устойчивости.

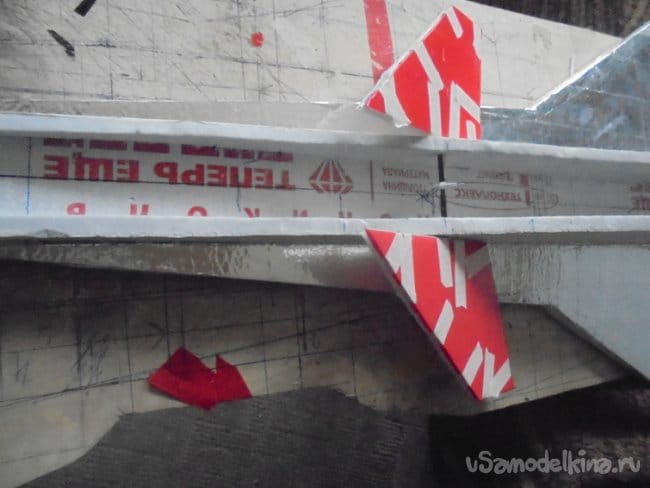

    Навесили элевоны на скотч.

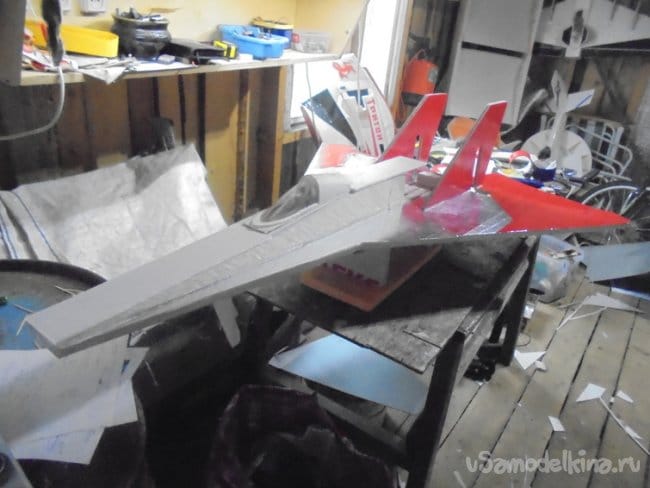

    В процессе строительства решили поставить управляемое ПГО.

    Установили сервомашинки, подсоединили тяги.

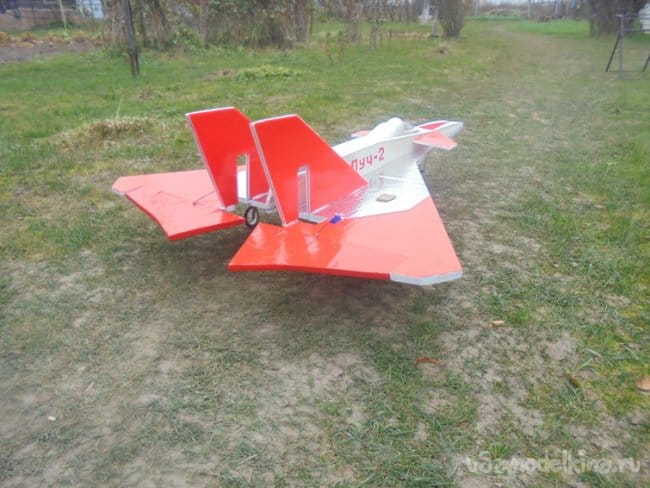

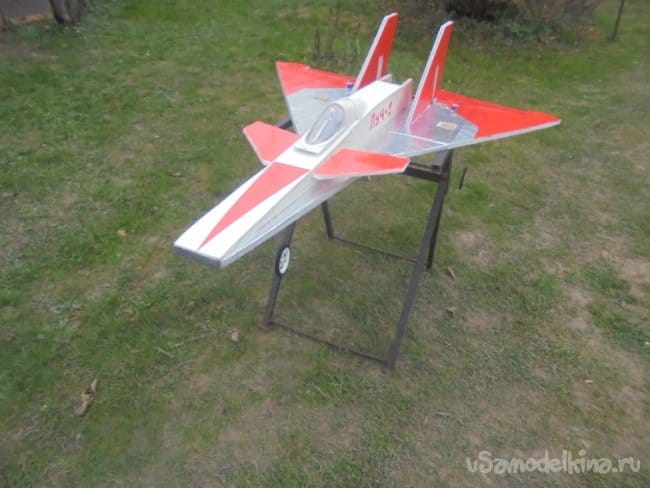

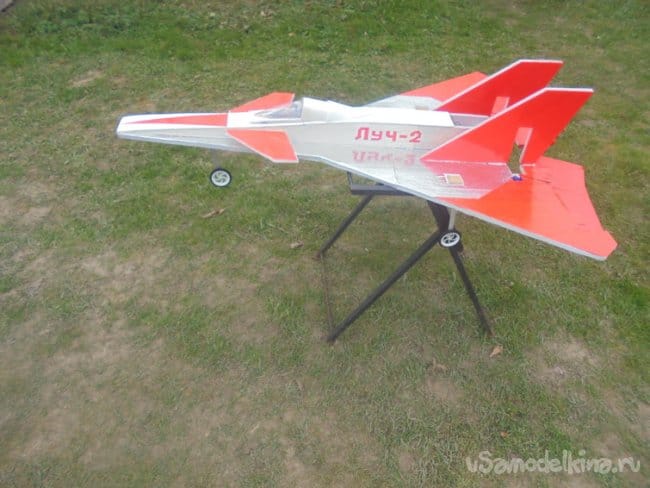

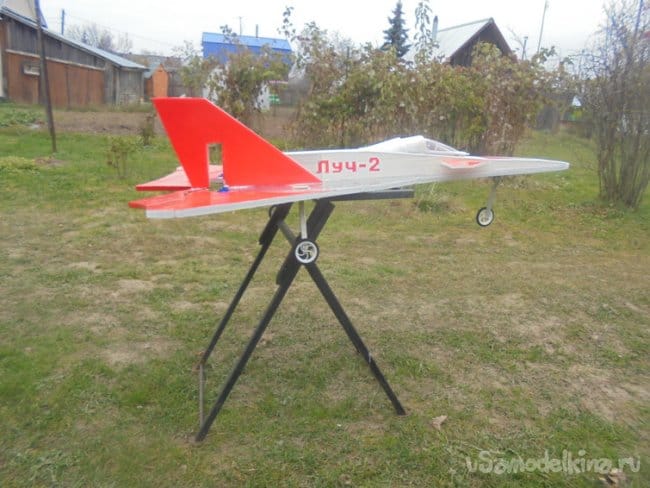

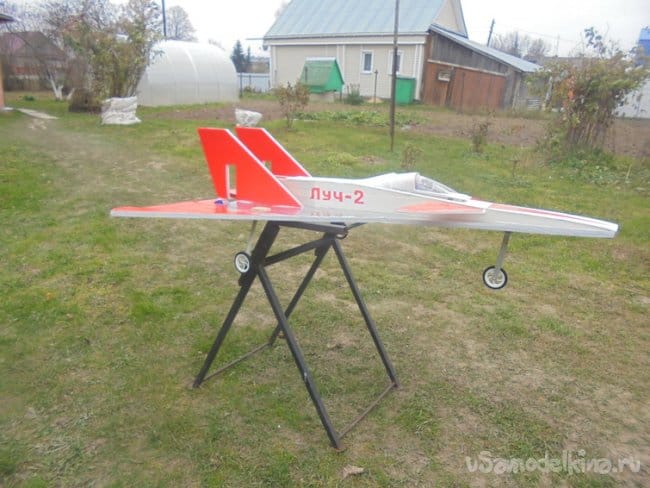

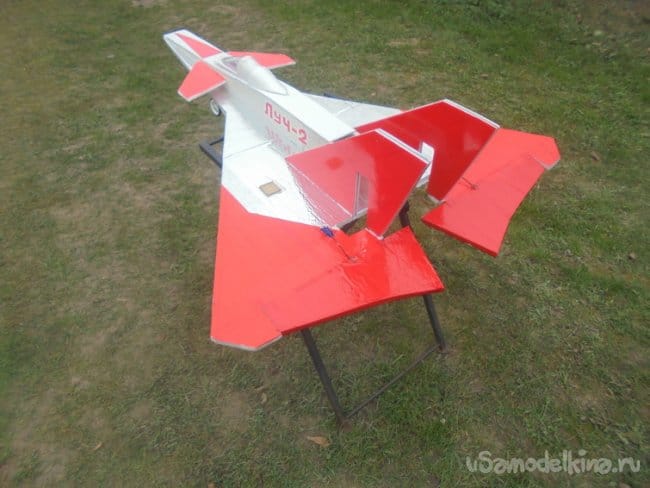

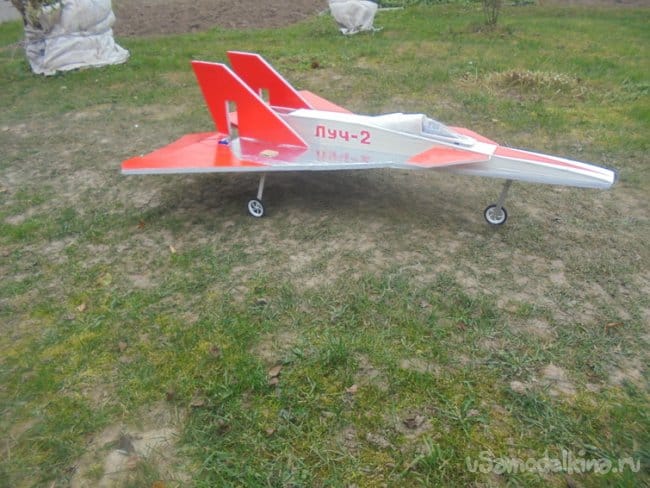

    Так появилась модель «Луч – 2».










    Вот видео первого взлёта модели.

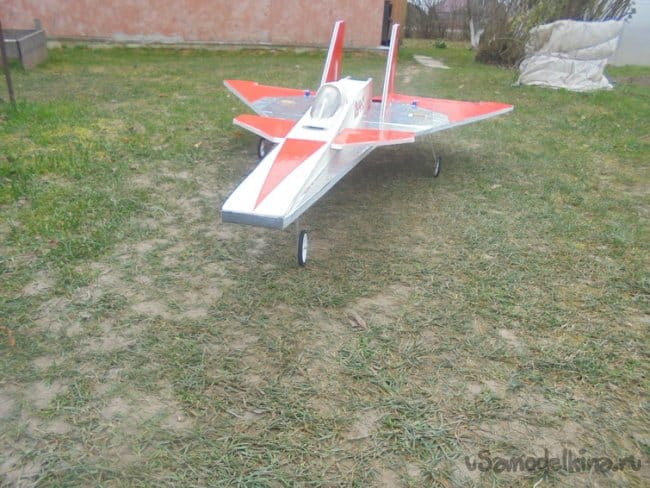

    Вот такая не убиваемая модель получилась.

    Хотелось бы знать, что ещё придумают мои питомцы, какая очередная идея зреет в их головах?
