Экскаватор для детской площадки из жердей и болтов


Увлекла идея экскаваторов выполненных для детских игр в песочнице. Конструкции в большинстве своём совпадали, как для дерева, так и для металла. Поэтому было легко разобраться и на их основе сделать чертёж для имеющихся материалов. У меня это были деревянные жерди для сада и огорода и другие остатки дерева подходящие под нужный размер конструкции.
Итак с чего я начал? С наброска чертежа. Он выглядел примерно так. Только без надписей естественно.
Экскаватор для детской площадки из жердей и болтов

Размер шпалеры прежде всего напишу, чтобы не повторятся. Это около ш. в. 2х2.5 см.
1. Сидение. Вначале было из МДФ, затем заменил на более водостойкий материал, как окрашенный металлический швеллер. Размер (д. 34 см, ш. 11 см);
2. Основание. Размер (д. 36 см, ш. 7 см, в. 3 см);
3. Подвижное основание. Размер (д. 25 см, ш. 11 см, в. 3,5 см. Ширина шипа 35 мм, глубина шипа 6 см);
4. Тумба из четырёх одинаковых деталей. Размер в собраном виде (д. 40 см, ш. 10 см). Размер каждой из четырёх частей (д. 40 см, ш. 7 см, в. 3 см);
5. Основание тумбы. Размер (д. 35 см, ш. 10 см, в. 3 см);
6. Длинная стрела. Длина 120 см;
7. Короткая стрела. Из двух одинаковых частей и одной короткой по центру. Длина двух длинных частей 65 см, короткой 32 см;
8. Ковш из пластикового детского совочка. Плюс три накладки из металла на болтиках;
9. Тяга длинной стрелы (справа). Длина 48 см;
10. Тяга короткой стрелы (слева). Длина 114 см;
11. Ручка тяги длинной стрелы (правая). Длина 65 см, отверстие для тяги ниже центра ручки;
12. Ручка тяги короткой стрелы (левая). Такая же длина 65 см. и место под отверстие под тягу;
13. Укосина тумбы из двух одинаковых жердей для более широкого упора, размер (д. 45 см).

Материалы из дерева:
1. Деревянные жерди 10 шт. по размеру из чертежа;
2. Доски для тумбы (4) из бруска. Напилены 4 шт. и соединены. У вас может быть чуть-чуть по другому, кроме, наверное длины, то есть будущей высоты тумбы;
3. Из того же бруска сделаны основание (2) и основание тумбы (5);
4. Подвижное основание (3) из широкой бруска.

Материалы из болтов и других металлических деталей:
1. 2 болта, 2 гайки, 2 шайбы для закрепления сиденья (1);
2. 1 болт (80 мм), 1-2 гайки и 2 шайбы для соединения основания (2) с подвижным основание (3);
3. 2 самореза (д. 12 см) с головкой под ключ 10 мм, на каждый по две широкие шайбы (всего 4 шт.) для скольжения между подвижным основанием (3) и ручками (11), (12) и между этими же ручкам и головками саморезов.
4. Первый длинный сквозной болт из анкерного болта (д. 13 см) для соединения к подвижному основанию (3) длинной стрелы (6);
5. Второй длинный сквозной болт (д. 13 см) для соединения деталей (6) и двух (7.1 и 7.2);
6. Третий длинный сквозной болт (д. 13 см) для соединения деталей (10) и трёх (7.1, 7.2 и 7.3);
7. Три болта (д. 6 см), три гайки и на каждый болт по три шайбы (по бокам и в центре между деревянными деталями) для соединения деталей (9) и (6), (11) и (9), (12 и (10);
8. 2 желтых больших самореза для соединения деталей (2) и (4);
9. 12 саморезов с пресс шайбой для соединения основания (4). С каждой из четырёх сторон по три самореза;
10. 2 длинных самореза для соединения детали (5) с (4). А также для крепежа поперечной металлической полосы от швеллера (на чертеже не указана, может быть удобного размера);
11. 2 самореза для крепежа укосины (13) к тумбе (4);
12. 4 черных самореза соединяющих вместе детали (7.1, 7.2, 7.3);
13. 4 самореза с пресс шайбой для соединения пластиковой лопатки с (7.1 и 7.2);
14. Три металлических крепежа от соединения вагонки для зубьев ковша и три болтика и три гайки для них;
15. Три уголка для соединения деталей (2, 4, 5) друг с другом и крепёж к ним (по два на каждый уголок);
16. Сидение (1) из металлического окрашенного швеллера.
Дополнительно: детская пластиковая лопатка или садовый металлический совочек;
Немного акриловой краски для раскрашивания: синяя и оранжевая. А также лак для покрытия краски и торцов деревянных шпалер.

Инструменты:
1. Пила-ножовка;
2. Дрель со свёрлами по дереву и металлу;
3. Линейка-угольник;
4. Линейка-рулетка;
5. Перчатки хозяйственные;
6. Отвертка, биты;
7. Рожковые ключи под гайки.

Сборка.

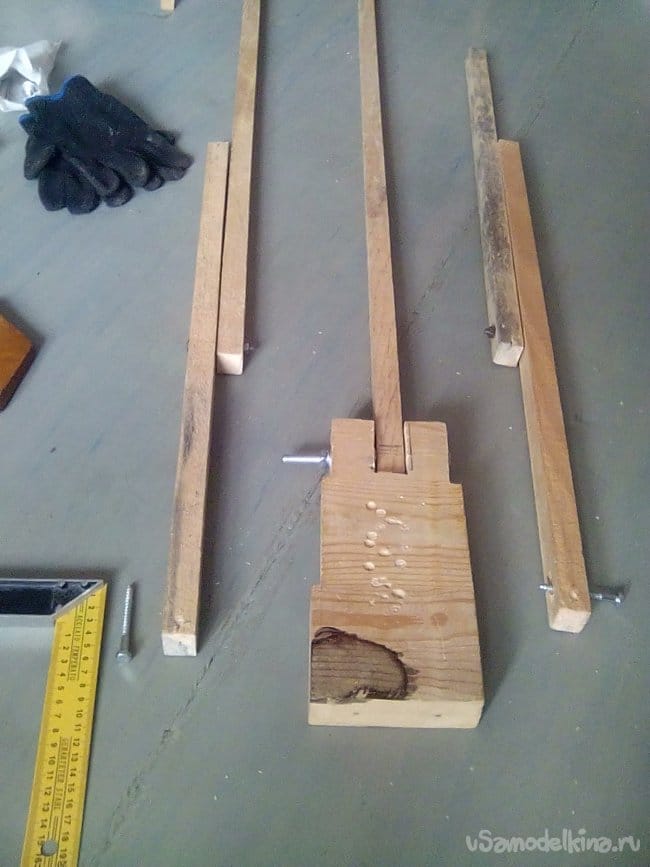

1. Раскрой деревянных деталей по размерам чертежа;
2. Сверления в них отверстий под болты и под саморезы при необходимости;
3. Сборка деталей воедино;
4. Окраска, сушка;
5. Установка по месту, придавив закладную металлическую поперечную тяжелыми бетонными бордюрными камнями для съезда;
6. Добавить горку песка для игры с ним;
7. Наслаждаемся игрой детей и иногда проводим обслуживание конструкции (подкручиваем расшатавшиеся болты).

Подробнее.

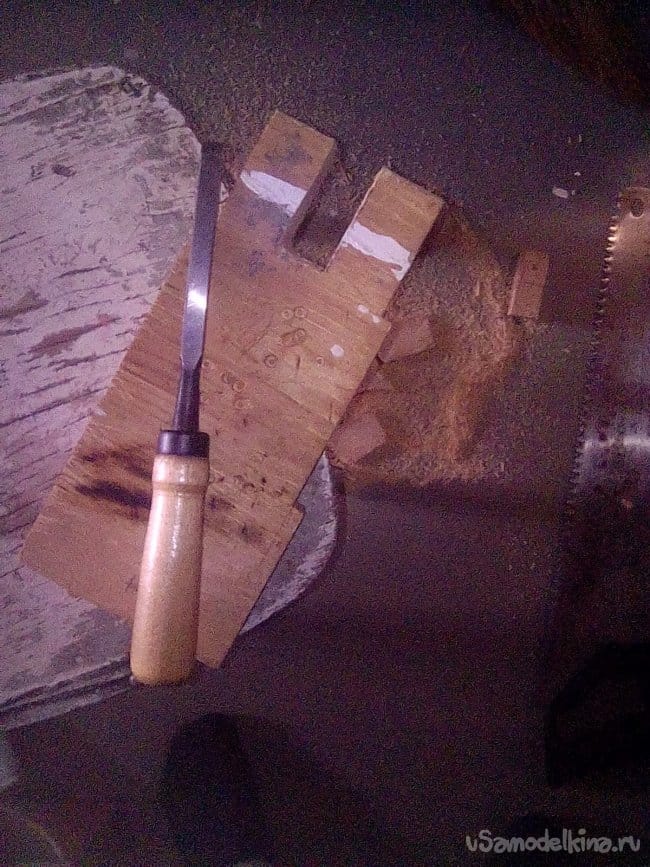

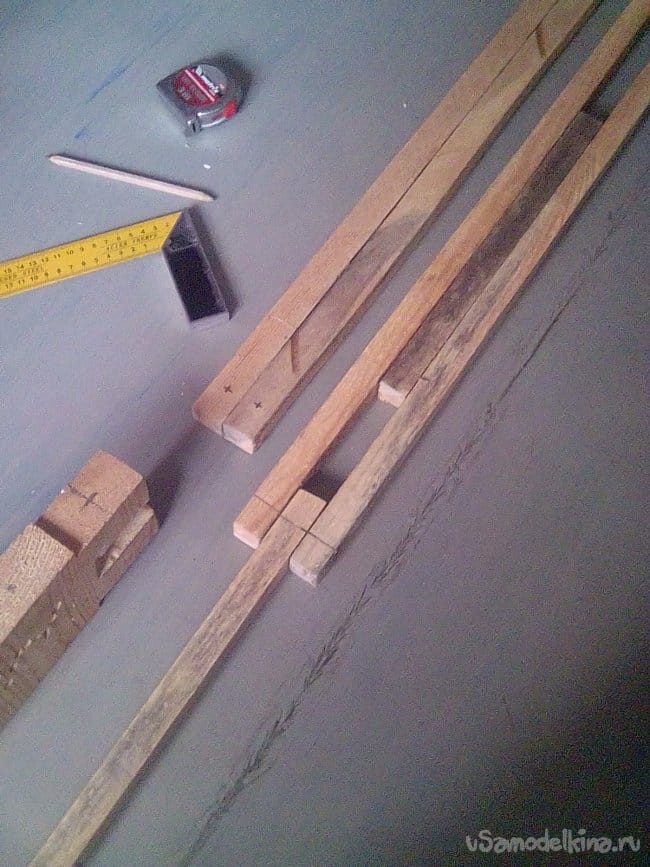

Делаем паз. Пилим несколько запилов и выдалбливаем их стамеской. В эксплуатации один из деревянных выступов после полумесяца на площадке многоквартирного дома полностью сломался в своём основании, но конструкции работает при этом. Укрепил металлической перфорированной полосой для гипсокартона.

Внимание 1: Выбираем правильно место для сверления отверстия в подвижном основании (3) так чтобы было место для движения торца центральной длинной стрелы (6) и место для отверстия для болта в ней. Последовательность такая. Вначале делаем отверстие в стреле, затем в зубцах подвижного основания, предварительно всё разметив.

Внимание 2: Два самореза под ручки-рычаги не должны быть на одной оси подвижного основания (3), так как они могут помешать друг другу.

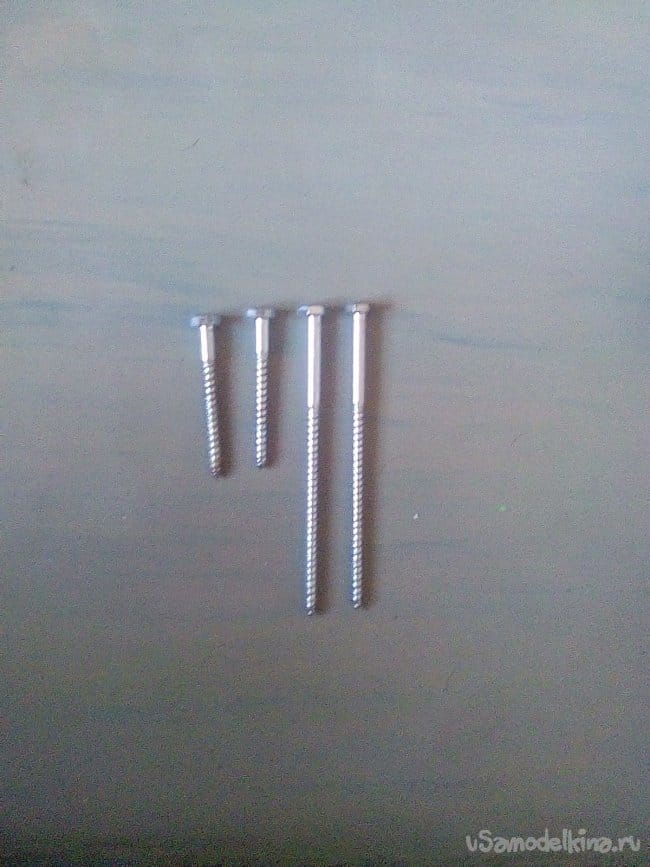

Перестраховался и закрутил более длинные саморезы для крепления ручек-рычагов (11, 12) к подвижному основанию (3).

Деталь короткая стрела (7.1, 7.2, 7.3) в сборе. На фотографии стрела перевёрнута вниз головой.

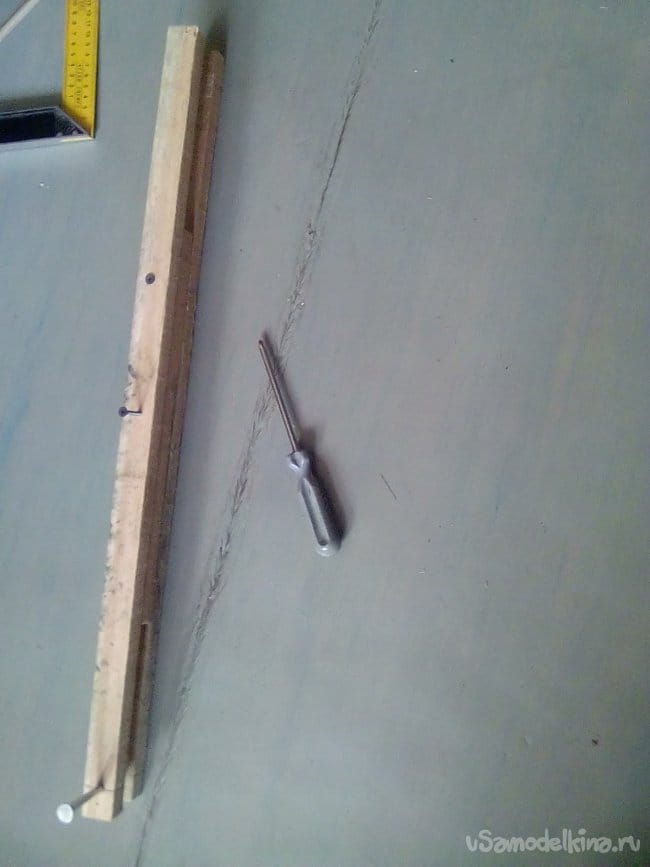

Ручки-рычаги (11 и 12). Отверстия под болты чуть ниже центра шпалеры.

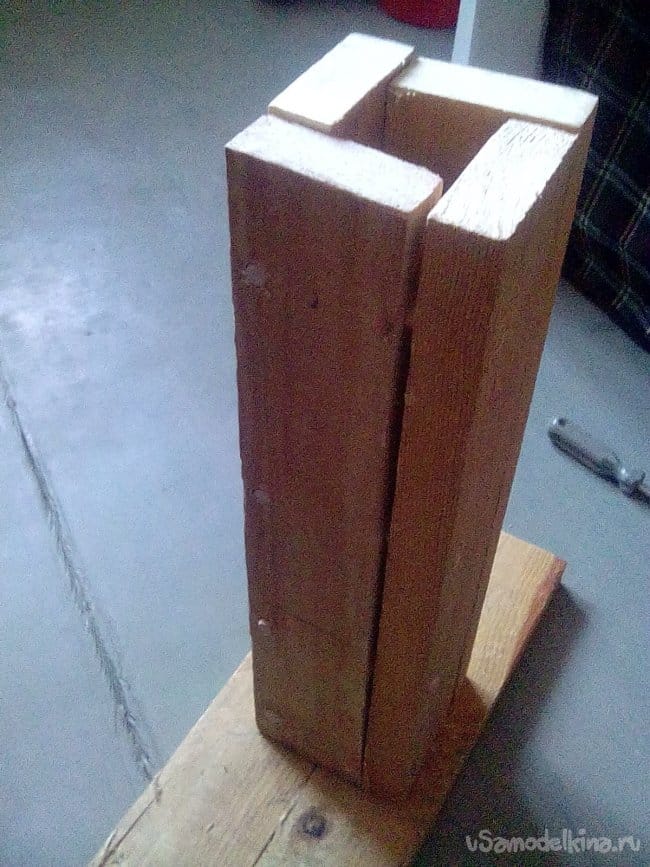

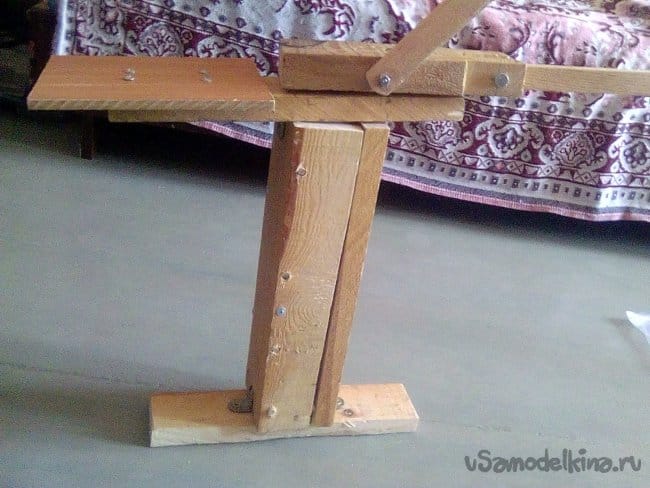

Первоначальный крепеж тумбы (4) на деревянные нагелями. Затем со всех четырёх сторон вкрутил по три самореза.

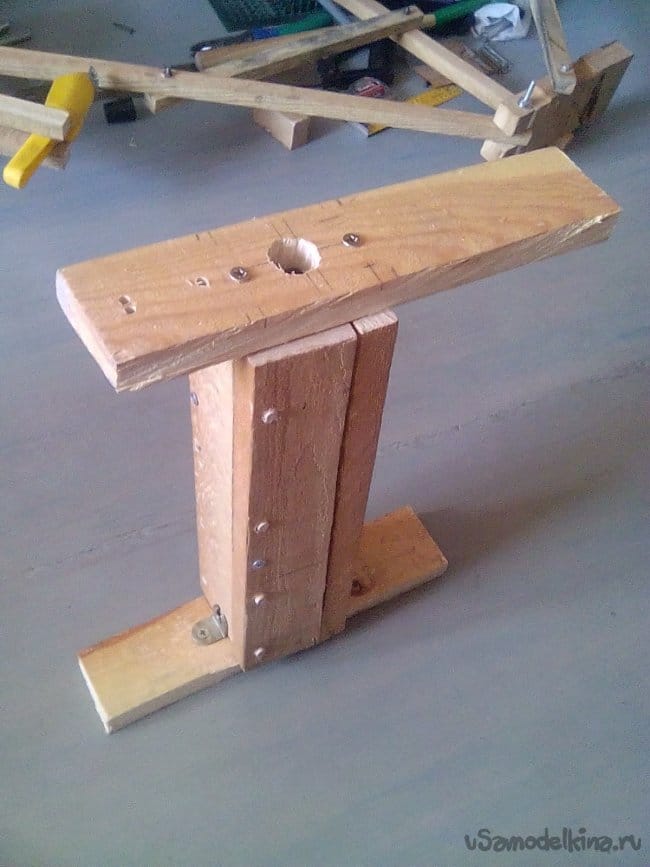

Видны уголки, но они смогут только держать статическую нагрузку. Динамическую нагрузку берут на себя крупные саморезы по два снизу и сверху. Скрепляющие тумбу (4) с (2 и 5).

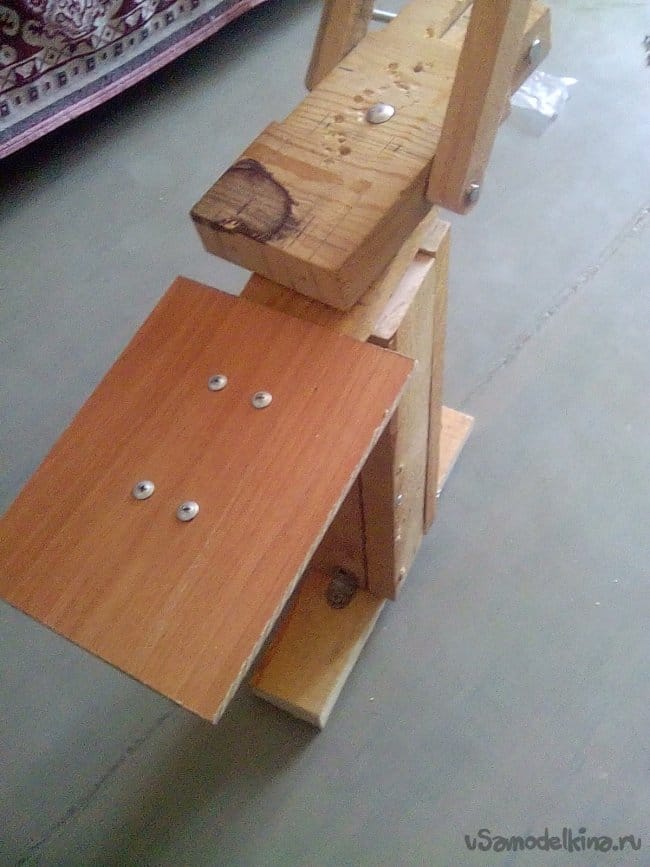

Для болта оси вращения подвижного основания (3) выбрал ближайшее к тумбе (4) просверленное отверстие в основании (2).

Торцы ручек-рычагов нужно закруглить, чтобы не мешать разворотам подвижного основания и не задевать нижнее неподвижное основание (2).

Сверху болт оказался длиннее чем у него резьба и пришлось поставить цилиндр из основы для медицинского лейкопластыря.
Болт ниже был задуман, как крепёж малой стрелы (7) и использование экскаватора, как крана. Затем утратило значение.

Для движения без заедания требуется прокладывать шайбы между деревянными трущимися деталями. А также между деревом, головками и гайками для предотвращения истирания концов оси вращения.

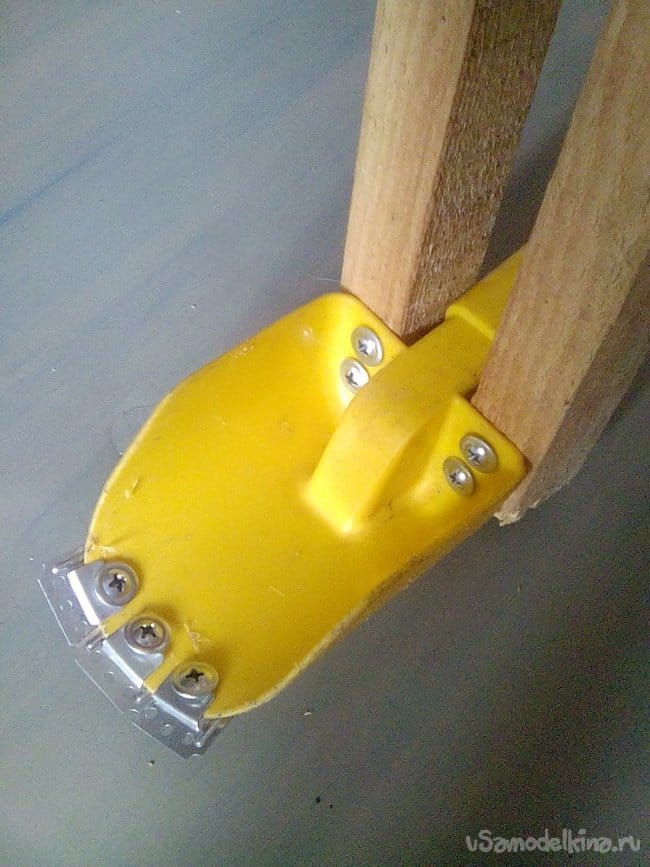

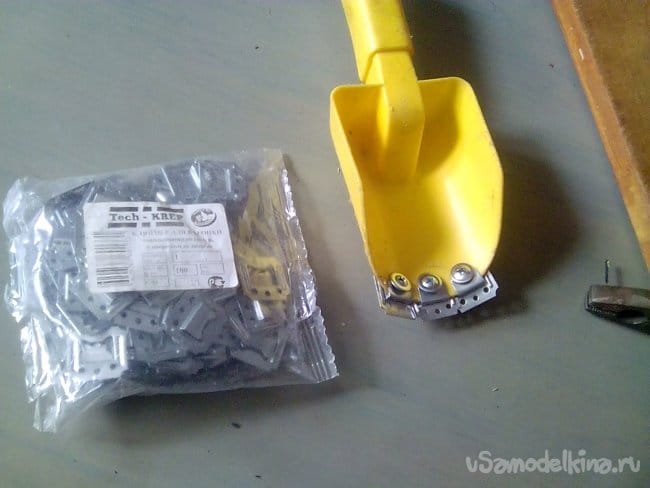

Зубцы из крепления вагонки.

Чтобы тонкие деревянные шпалеры не растрескались в своём основании нужно предварительно под саморезы просверлить отверстия для них. Саморезы нужны длинные, под толщину шпалеры.

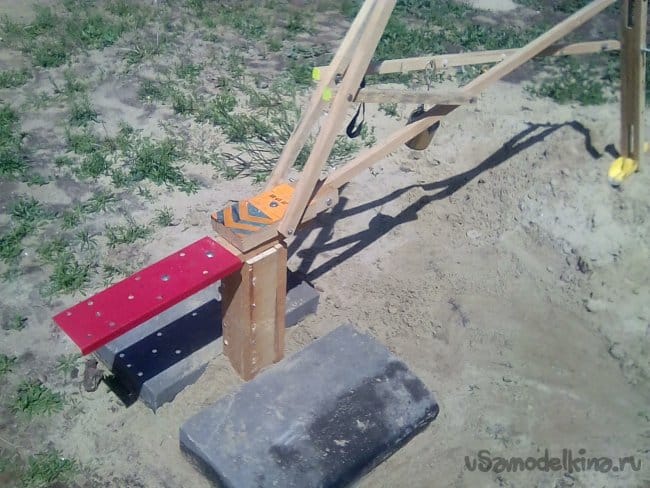

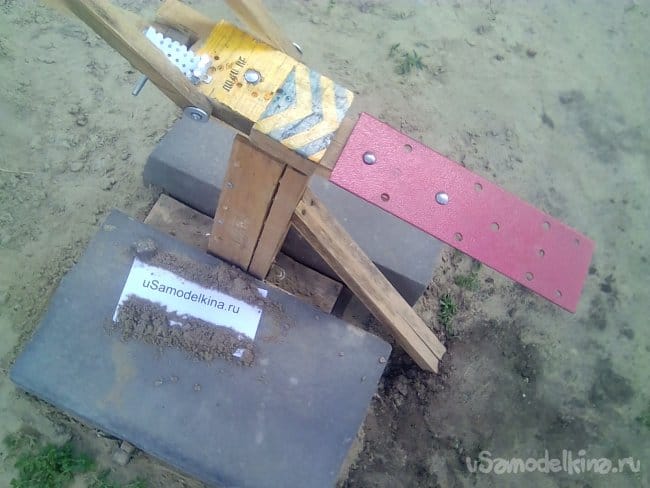

Укосину 13 установил после одного дня эксплуатации и выявления этого недочёта. В земле укосина опирается на камень.

С учётом высоты камней основания получилось найти, как мне кажется, удобную высоту для большинства детей. Когда самые маленькие ещё не дотягиваются ножками, а сильно большие дети могут копаться в песочке стоя. В общем конструкция получилась довольно приемлемо, при этом можно ещё подшлифовать ручки от заусенец и возможно тумба у кого-то будет выполнена более эстетично, чем здесь. А также возможно дополнительно продумать защиту детских пальчиков от попадания между рычагами и тягами.
