Сиденье для мотоцикла своими руками


Основной отличительной чертой авто или мото кастом проектов, являются уникальные детали использованные при постройке. Уникальность как правило означает то, что деталь произведена или доработана и отличается конструктивно или визуально от заводского (массового) аналога. Мы поговорим об изготовлении такой детали практически с нуля. Итак делаем седло для мотоцикла своими руками!

Когда у меня возникла необходимость в замене седла, я попытался взять за основу старое заводское, переделать его каркас и поролоновый наполнитель, после чего заново обтянуть «кожей». Этот вариант казался самым простым и быстрым (мне так казалось, но это было большооое заблуждение). Не буду углубляться в описание множества разных неудачных попыток, а лучше сразу опишу тот вариант, который полностью удовлетворил заявленные требования.



Материалы:

1. Стеклоткань 2 м\п
2. Эпоксидная смола 1,5 л + 500 мл отвердитель
3. Закладные болты
4. Армирующая сетка (на всякий случай)
5. Скотч
6. Молярный скотч с полиэтиленовой плёнкой
7. Наждачная бумага
8. Карандаш, линейка, маркер
9. Материал для обшивки или готовая обшивка (Ссылка Таобао)

Инструменты:

1. Ножовка
2. Напильники
3. Канцелярский нож
4. Ножницы
5. Ванночка для смешивания эпоксидки
6. Шпатель
7. Дрель и свёрла
8. Саморезы

Шаг 1.

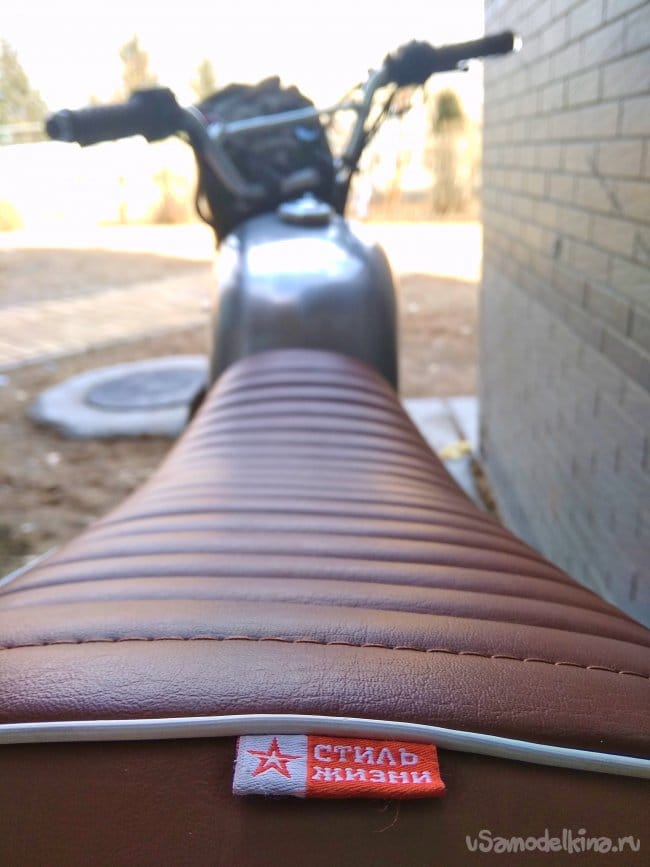

Так как у меня нет швейной машинки, то обшивку седла я просто заказал в интернете. Выбирал по цвету и стилю. А потом уже под крой, подогнал все остальные параметры будущего сиденья. Конечно, лучше было бы сшить обшивку под мотоцикл, а не строить мотоцикл под обшивку. Но возможности шить небыло, а вариант заказать в ателье, где профессионалы выполнят любой каприз за ваши деньги, оказался чересчур затратным. В итоге купил готовую обшиву и для красоты добавил ярлык от футболки. Мне кажется, что именно такие мелочи делают кастом интересным. Собственно вокруг этого ярлычка, в последствии был разработан весь дизайн мотоцикла, но это уже совсем другая история.

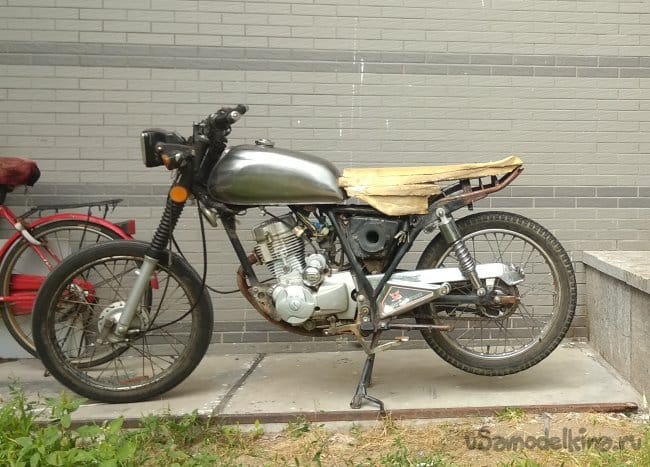

Поролон изначально использовал мебельный, но после изготовления пробного варианта седла, отказался от такого решения. Проблема заключалась в том что, если вырезать из него достаточно узкие элементы, то этот поролон оказывается слишком мягким, хотя цельным листом он кажется подходящим. Потом был вариант из полиуретана (туристические коврики) уложенного слоями, но это уже было слишком жёстко. В общем оказалось, что выдумывать велосипед бессмысленно и лучший вариант, это просто использовать поролон из родного сиденья.

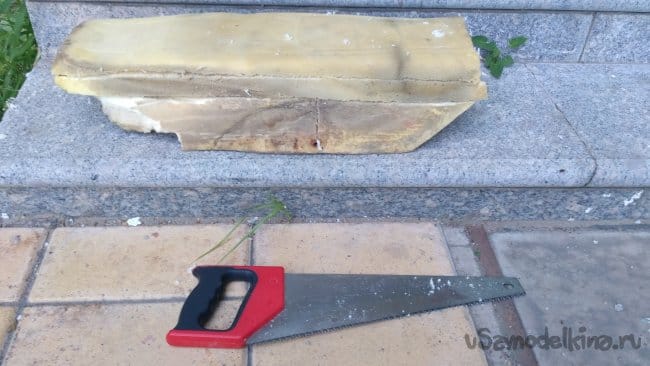

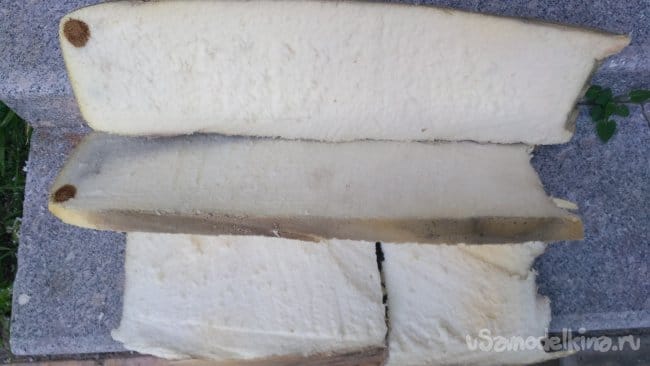

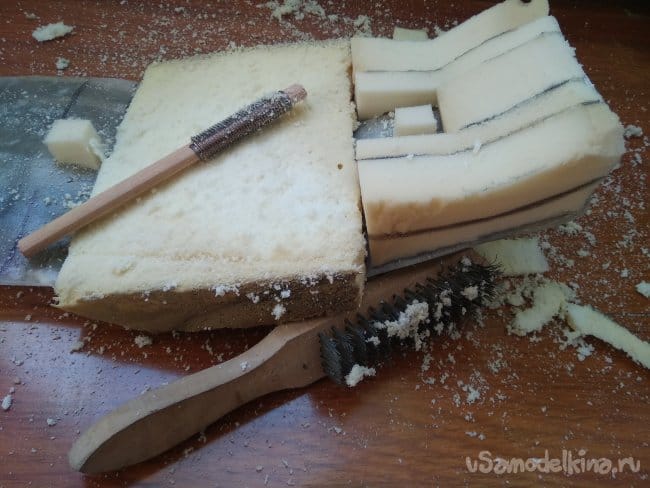

Изначально я посчитал что этого поролона просто не хватит на новое сиденье, потому что геометрически у них совсем разные формы. Но всё же такой вариант оказался оптимальным. В итоге старый поролон напилил пластами, чтобы потом собрать нужную форму из фрагментов (как в тетрис). Забегая вперёд скажу что хватило только-только, а излишков осталось не более горстки совсем мелких обрезков.





Жёсткий каркас седла, который ложится на раму мотоцикла, я пробовал делать из пластмассы низкого давления (канистры для воды из такой), но так как промышленного фена у меня в хозяйстве нет, то разогревал этот пластик, газовой горелкой. Уже сильно позже, когда потратил кучу времени и сил, мне объяснили что открытый огонь для такого материала противопоказан. Говорят что в принципе, из этого пластика хороший каркас сделать можно. Не могу согласиться с этим утверждением, как не могу и опровергнуть. В общем после всех экспериментов, пришлось мне заказать старую добрую эпоксидку и стеклоткань. Как бы не хотелось избежать этого грязного, долгого и токсичного метода, но всё же отвертеться не удалось.

Шаг 2

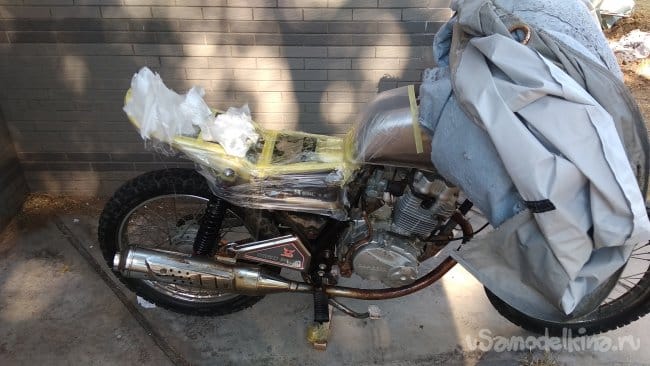

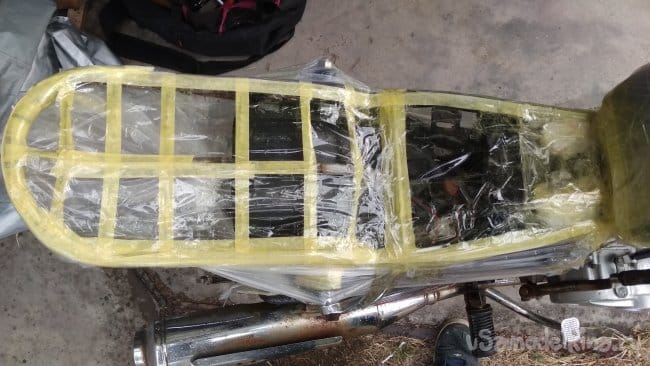

Раму и часть бензобака обклеил молярным скотчем и обтянул полиэтиленом. Здесь я не учёл тот факт что излишки смолы будут капать вниз с покатой поверхности. В результате глушитель и подножки изрядно заляпал смолой. Хорошо что всё это планировалось под замену, но всё же стоит быть поаккуратней.

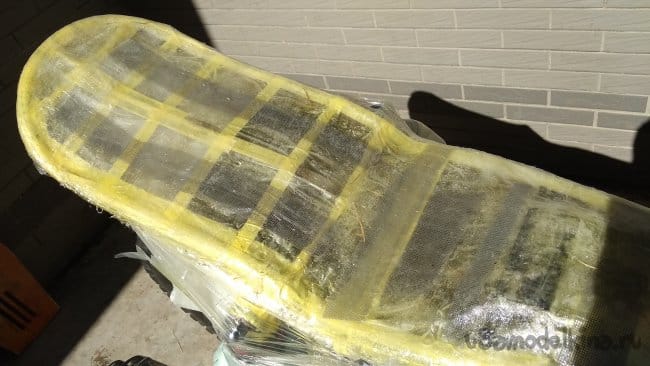

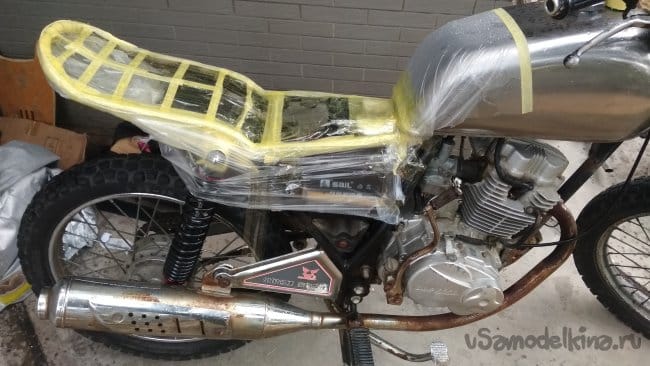

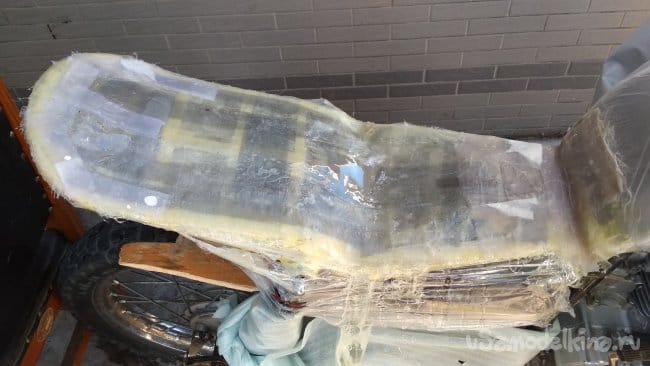

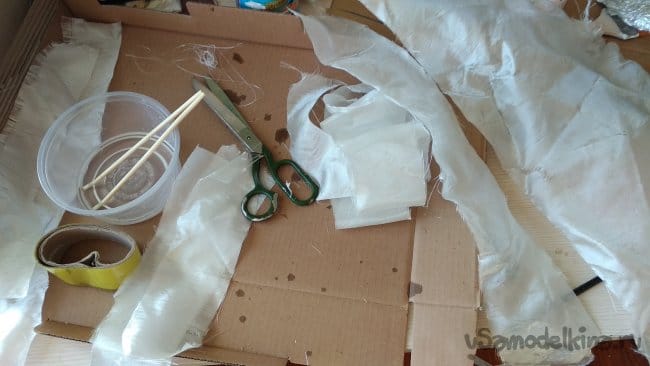

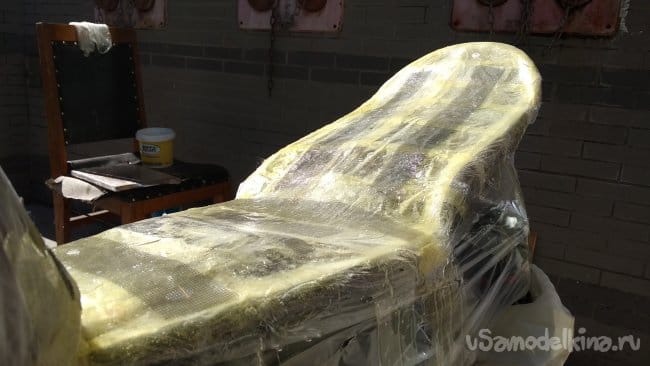

Далее, начинаем укладывать слоями заранее нарезанные полоски стеклоткани, тщательно пропитанные смолой. Этот метод описан во множестве источников, в том числе и УСамоделкина, поэтому расскажу только в общих чертах.

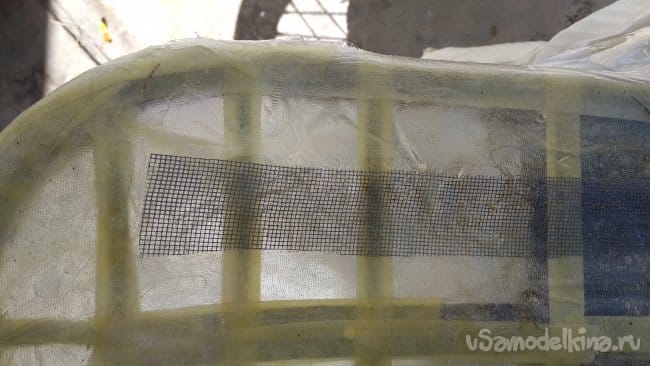

В тех местах где будет повышенная нагрузка делал слой потолще. Так же для армирования использовал москитную сетку от окон, она сплетена из волокон стеклоткани облитых резиной. Спорный конечно момент, но мне показалось, что так вся конструкция будет надёжней. Эту сетку укладывал небольшими фрагментами между слоями стеклоткани, как бы создавая рёбра жёсткости. Для удобства укладки стеклоткани, после высыхания каждого слоя, можно пройти его крупной наждачкой. Потому что если где-то что-то торчит, то при укладке следующего слоя может образоваться нежелательный пузырь.

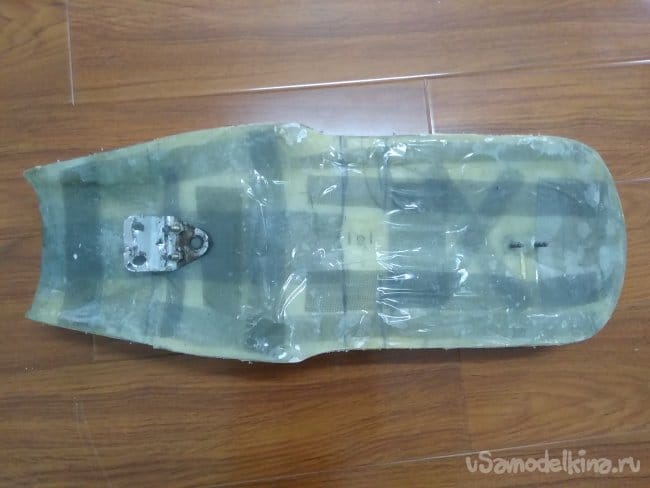

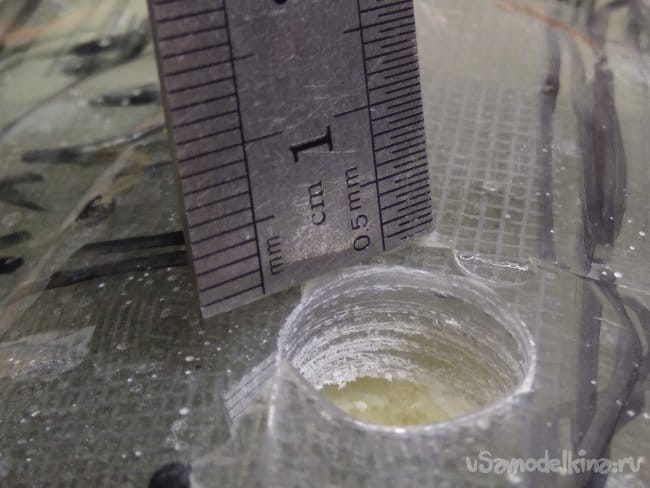

Количество слоёв стеклоткани получилось от 6 до 10, плюс москитная сетка. В самых «ответственных» местах толщина конструкции до 8 мм. Между четвёртым и пятым слоями, в задней части седла просверлил отверстия и вставил металлическую пластинку с приваренными болтами. Этими болтами сиденье будет крепиться к раме. Так же будет крепление около бензобака. Мне было удобней сделать его уже после окончания эпоксидных работ. На этом этапе нужно просверлить вентиляционные отверстия, через которые будет выходить воздух при посадке в седло.



Шаг 3

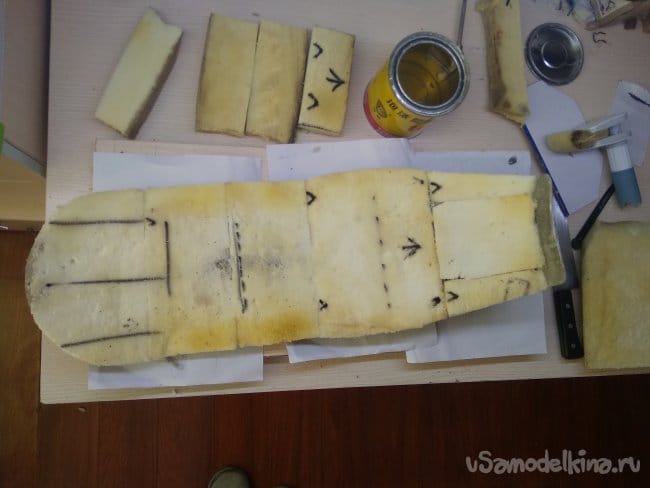

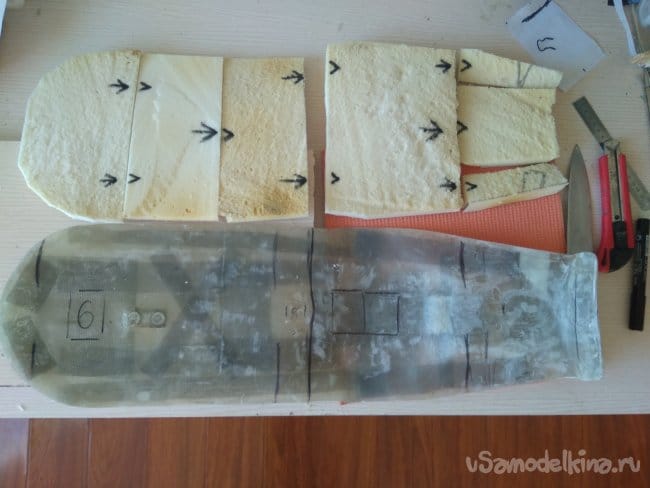

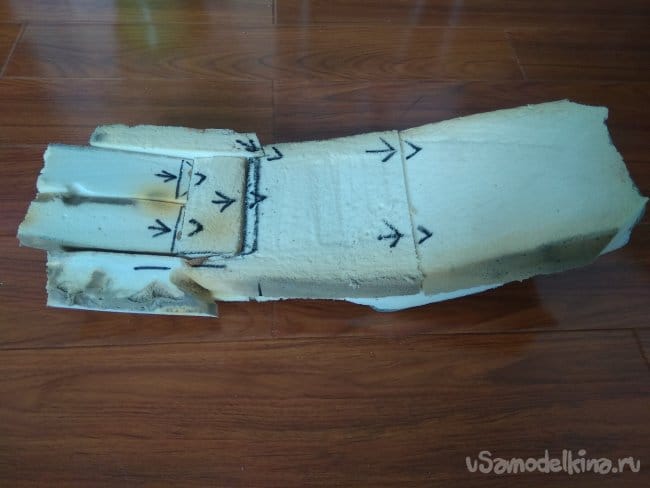

Первый слой поролона можно назвать корректирующим, потому что его задача - создать плоскую поверхность, для укладки второго слоя. Снизу этот слой должен как можно более точно повторять форму жесткого каркаса и ложиться на него как детали пазла, тогда после приклеивания нигде не возникнет уплотнений, и вся поролоновая набивка сиденья получится однородной на ощупь. В противном случае будет неудобно сидеть на комках. По той же причине все куски поролона должны быть по возможности симметричны. А в идеале и вовсе делать наполнитель из монолитного куска, совсем не используя клей.

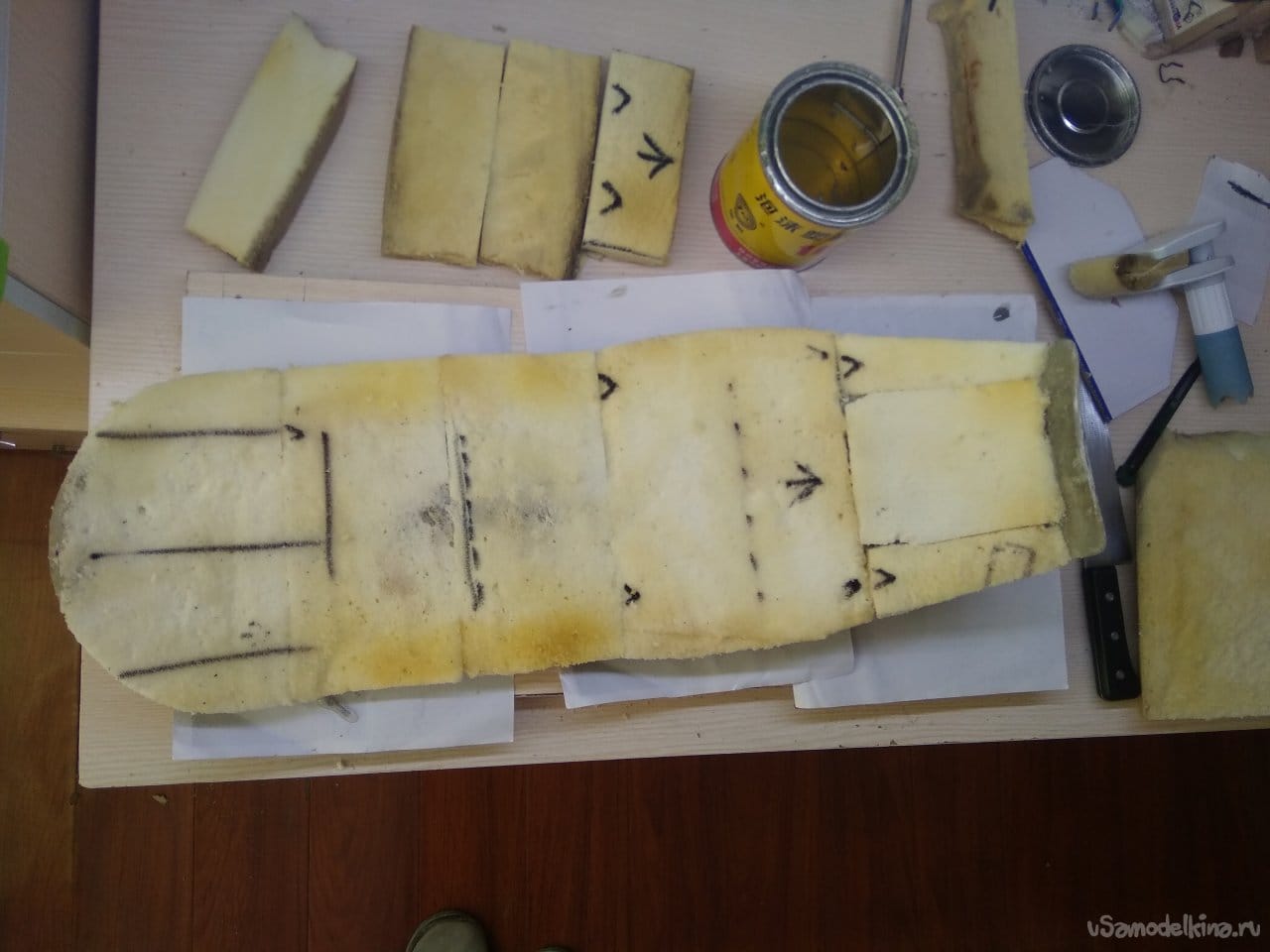

Когда все кусочки подогнаны к каркасу и друг к другу, мажем каркас клеем для поролона. На поролон клей лучше не наносить вообще, или наносить немного, иначе клей может впитаться глубоко и в последствии из-за этого деформируется поверхность седла. Так же не стоит наносить клей на вертикальные швы, потому что такой шов даже после просыхания, при нагрузке сминается и очень долго удерживает такую форму.


В идеале следующий слой должен состоять из цельного куска поролона, но у меня такой возможности не было и я снова использовал несколько кусков небольшого размера. Здесь важно чтобы швы первого и второго слоёв не совпадали, чтобы готовое седло было как можно более однородным на ощупь.

Подрезать излишки поролона, лучше после того как очередной слой приклеен и просушен. Дело в том что когда примеряешь сухой поролон к каркасу он ложится немного иначе чем уже промазанный клеем. Поэтому есть риск, что заранее обрезанные детали, где-то просто не совпадут.

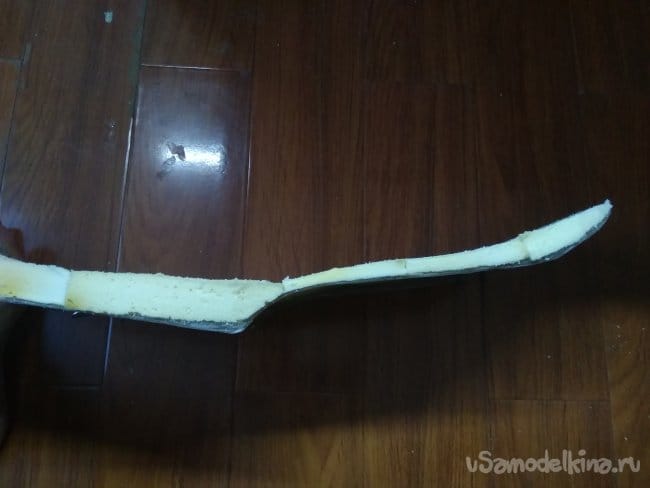

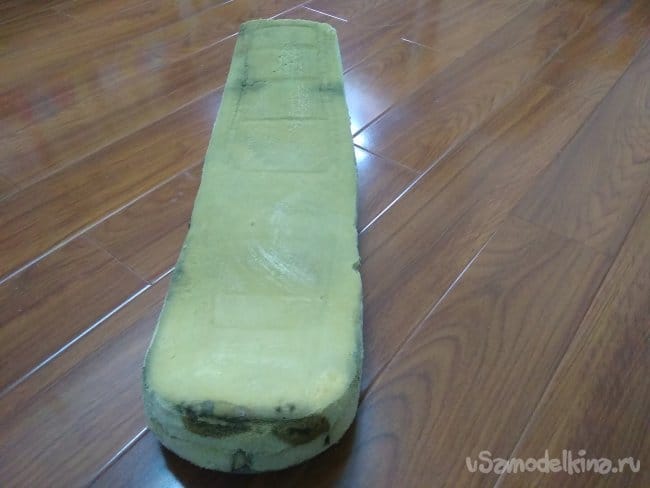

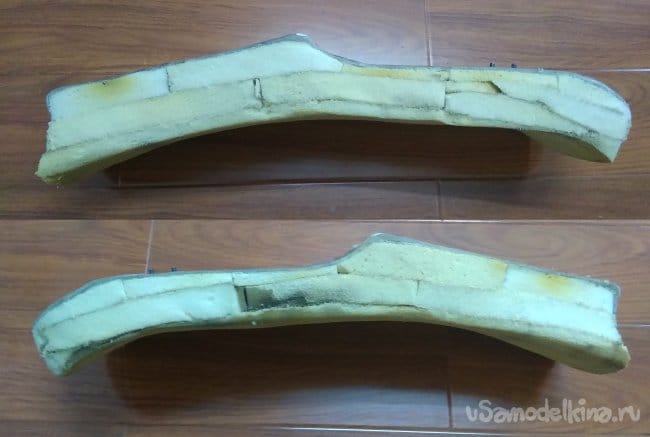

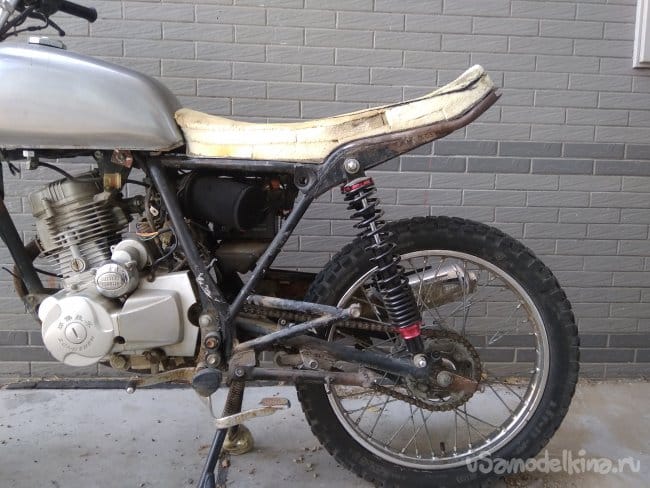

Третий слой обязательно должен быть цельным. Он является связующим и равномерно распределяет нагрузку на весь объём наполнителя и жёсткость сиденья получается максимально однородной не зависимо от толщины поролона в каждом конкретном месте. Теперь можно приступать к формированию формы седла и к примерке непосредственно на мотоцикл. В моём случае задняя часть сиденья оказалась слишком задрана вверх. Рисуем маркером более подходящий изгиб и стачиваем до желаемых параметров.

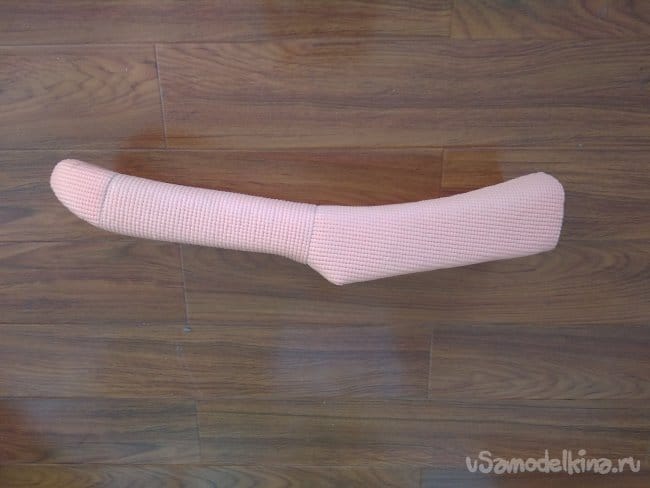

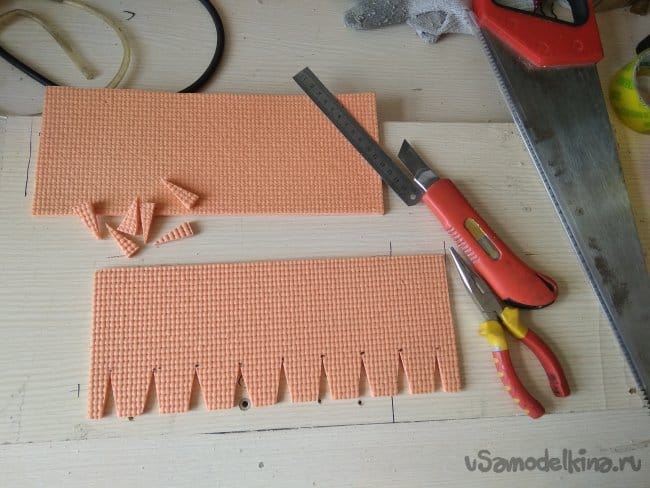

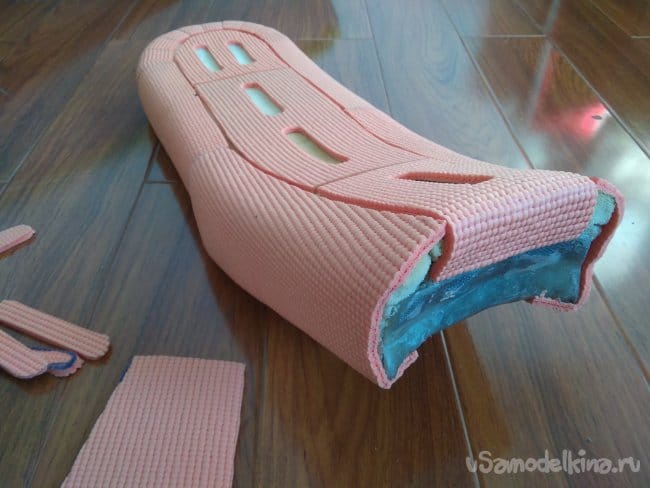

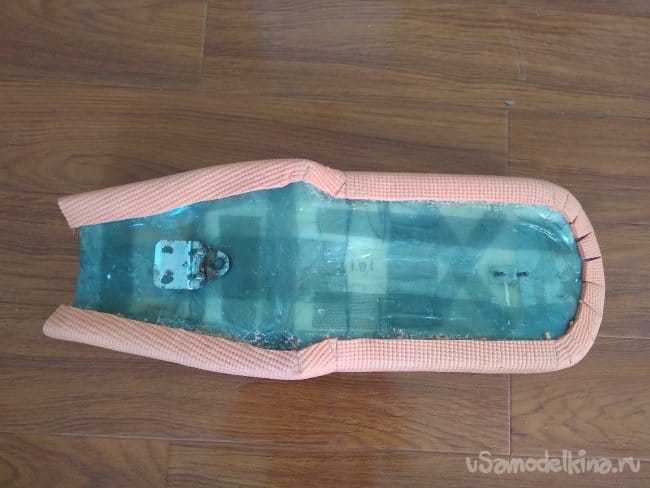

Далее я решил обклеить торцы сиденья по периметру гимнастическим ковриком. Во первых для того чтобы обшивка не тёрлась о края каркаса из стеклоткани, а соприкасалась с мягким ковриком. Это важно, потому что седло по всему периметру ляжет прямо на раму. А во вторых, структура поролоновых слоёв не будет проступать через тонкую дерматиновую обшивку.




Снова примеряем и сразу же отмечаем места куда можно вкручивать саморезы (я их заштриховал маркером) и куда нельзя (например в места плотного прилегания к раме явно не стоит)

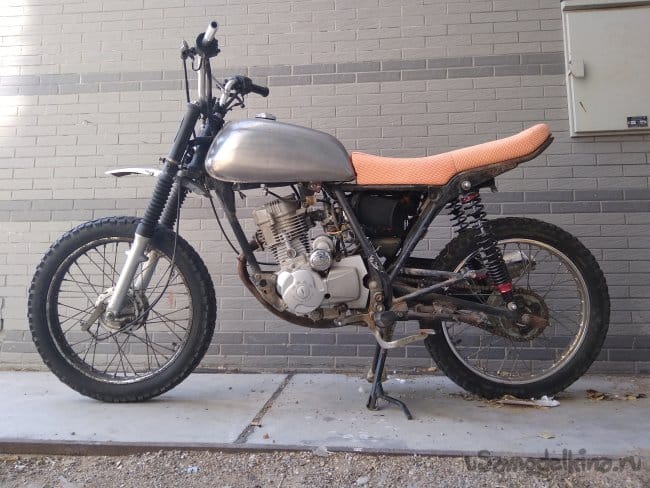

Лучше немного прокатиться, чтобы проверить седло в деле. Результат меня порадовал — крепится жёстко без люфтов, сидеть мягко, никуда не съезжаешь. Хорошо бы попробовать и с пассажиром.


Шаг 4.

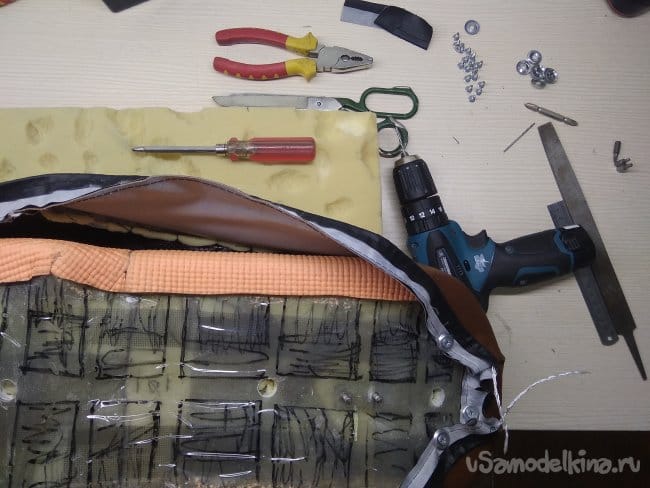

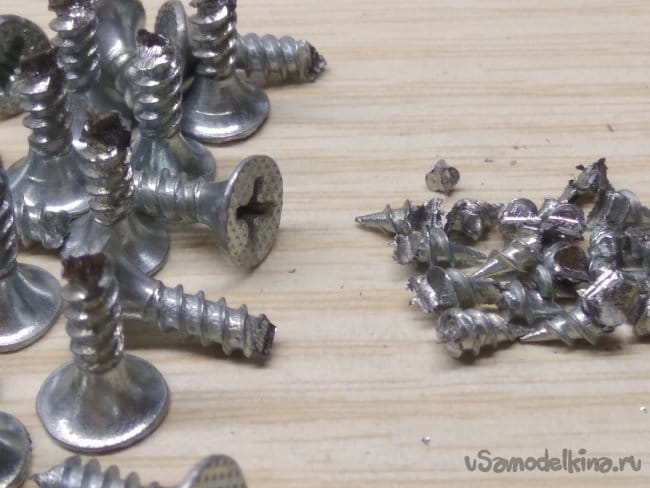

Долго думал как крепить шкурку молодого дермантина на каркас. Мебельный степлер сразу отпадал — с композитом он не справится. Разные клеи тоже не вариант — не надёжно. Остановился на саморезах и больших шайбах. Но тут же столкнулся с нелепой проблемой - полным отсутствием коротких саморезов. Обошёл все магазины - НЕТУ. Городок у нас меленький и можно только в интернете заказать, но это уже слишком. Решил обрезать имеющиеся саморезы до нужной мне длинны.

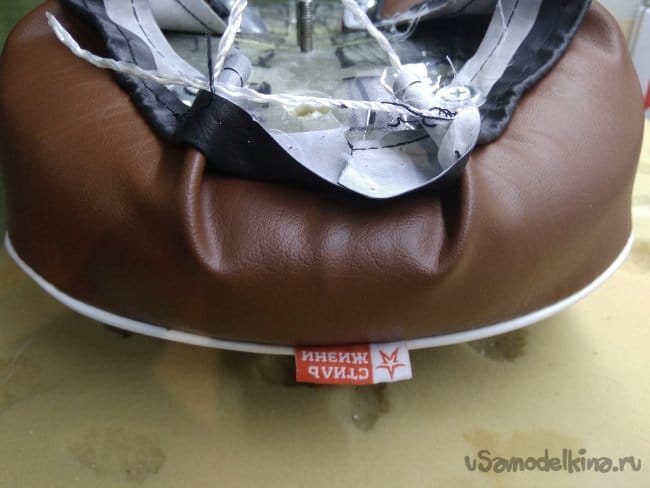

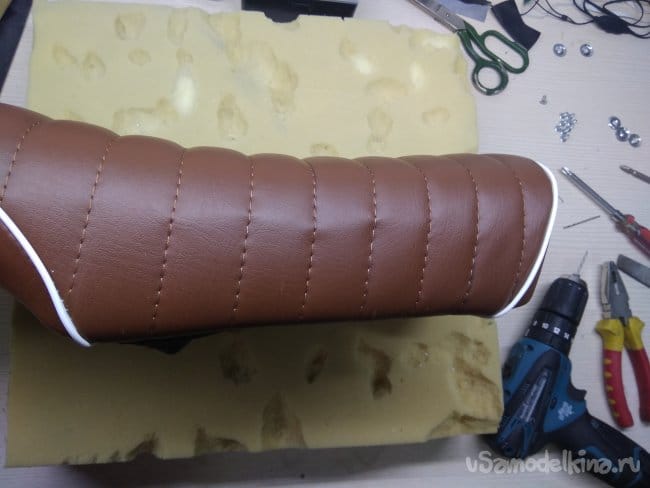

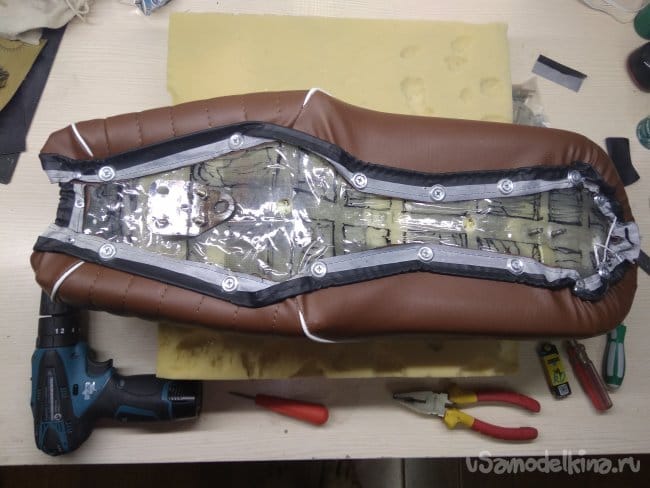

Далее всё просто — натягиваем обшивку, сверлим отверстия и вкручиваем саморезы с шайбами. Единственная сложность заключалась в том что в задней части образовывалась большая складка, с которой пришлось долго возиться. Вроде бы это и не страшно, всего одна сладка, но и вид она портила изрядно, её долго не получалось спрятать с глаз долой. Решение придумал следующее — вместо одной крупной складки сделал много мелких, но не выступающих на видимую поверхность. В идеале, стоит сделать треугольные выточки на обшивке и прострочить на швейной машинке.





Заключение.

Раньше мне не приходилось работать ни с эпоксидкой, ни с поролоном, ни с дермантином. Сейчас могу сказать что в этом ничего сложного нет. В худшем случае, при не совсем прямых руках (как у меня) ты рискуешь только потерей времени, но результат получается вполне приемлемым. Самое сложное, решиться на всё это, а потом как говорится, дорогу осилит идущий.

P.S.

В ходе эксплуатации выяснилось, что через поперечную строчку обшивки просачивается вода (дождь, брызги) и с этим уже ничего не поделать - функционал принесён в жертву стилю. В результате, в течении нескольких дней после дождя, на штанах остаётся мокрое пятно. Советую учесть этот момент. Ну и конечно не забывайте, что используя дешевые низкокачественные материалы, придётся изрядно постараться чтобы получить приемлемый результат.

Успехов и спасибо за внимание!
