Дестское сиденье на раму велосипеда своими руками

Общее описание самоделки:

Для многих, проще было бы просто купить готовую конструкцию и установить на велосипед, но такой вариант не для Самоделкина. Ведь гораздо интереснее сделать всё своими руками, да ещё и не потратив ни копейки. Плюс ко всему, в этом процессе может активно участвовать ребёнок, что тоже плюс. В общем оставим рассуждения о ЗА и ПРОТИВ и приступаем к изготовлению детского седла на раму велосипеда.

Нам нужно чтобы ребёнок удобно сидел, мог держаться руками за руль, и ему было куда поставить ноги. Сложности у меня возникли только с «ногами». Забегая вперёд скажу, что когда я первый раз примерял сиденье, сын сам разобрался с этой проблемой, просто поставив ноги на верхнюю часть вилки. Возможно у других велосипедов как-то иначе выглядит это место, но этот нюанс описывать не буду, за неимением статистики.

Материалы и инструменты:

- Металлическая трубка
- Фанера
- Брусок
- Металлические уголки
- Поролон
- Кусок гимнастического коврика
- Саморезы
- Напильники
- Ножовка по металлу
- Ножовка по дереву
- Канцелярский нож
- Клей ПВА
- Клей для поролона
- Мебельный стэплер (можно обойтись без него)
- Линейка
- Простой карандаш или маркер
- Дрель со свёрлами


Подробное описание изготовления:

Шаг 1:

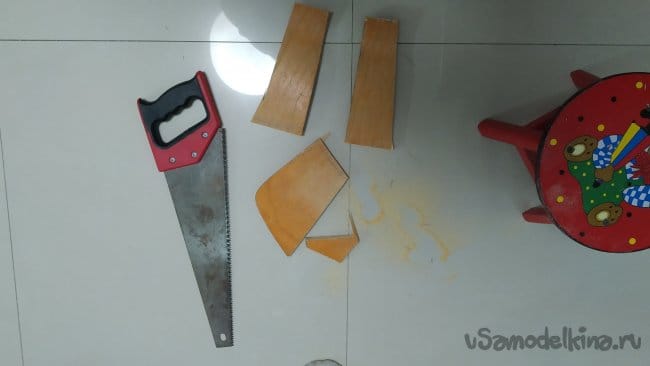

В качестве каркаса я использовал обрезки фанеры и берёзовый брусок (тоже обрезок). Главной характеристикой от которой мы будем отталкиваться, это ширина сиденья - оно не должно быть слишком широким, иначе будет мешать крутить педали. Но и на слишком узком седле ребёнку будет неудобно сидеть. Я решил так — сиденье должно быть немного уже, чем «ширина ребёнка». Длинна, большого значения не имеет. Самое главное чтобы седло жёстко крепилось к раме, не шевелилось и не мешало. Я стремился сделать конструкцию максимально простой и быстросъёмной. При этом не внося никаких изменений в раму велосипеда. Эстетически, конечно получилось так себе, но зато если кто-то захочет смастерить что-то подобное, то мой опыт может стать хорошим подспорьем.

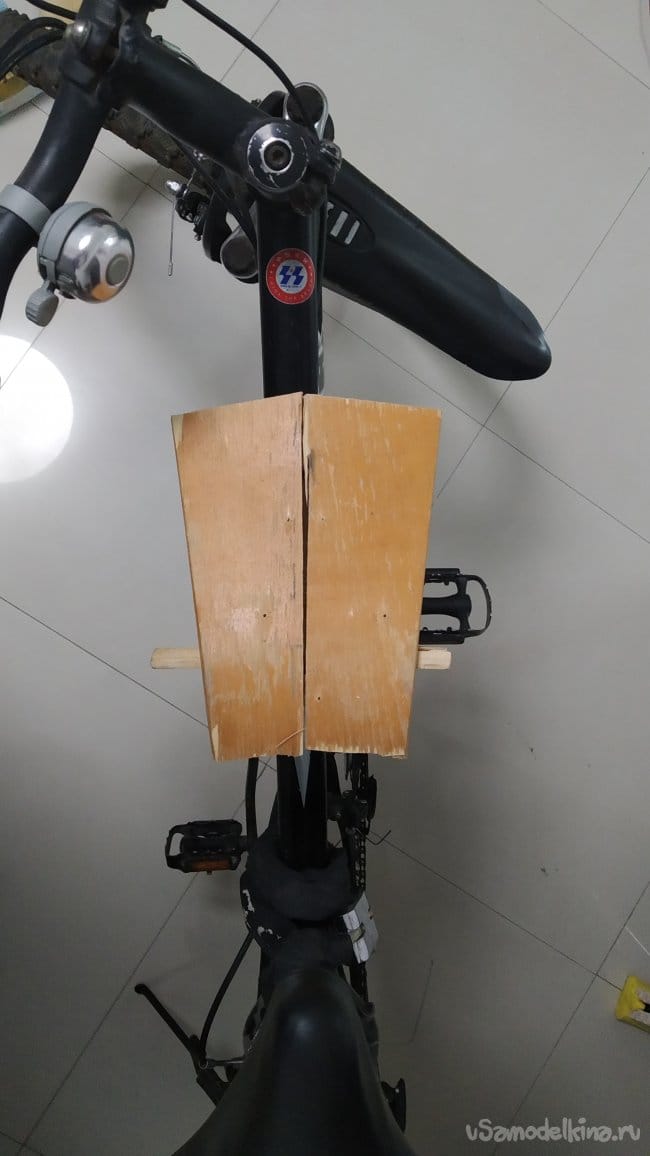

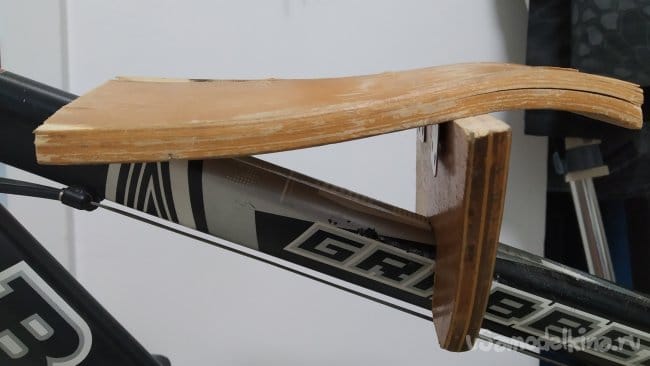

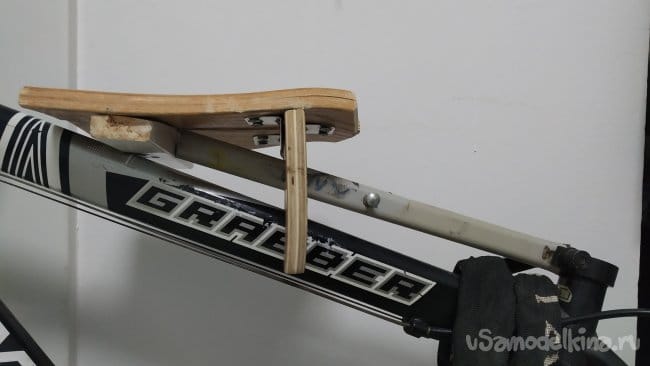

Сначала собираем примерный каркас и примеряем на раму вместе с пассажиром. Если вам обоим удобно, значит можно продолжать работы.

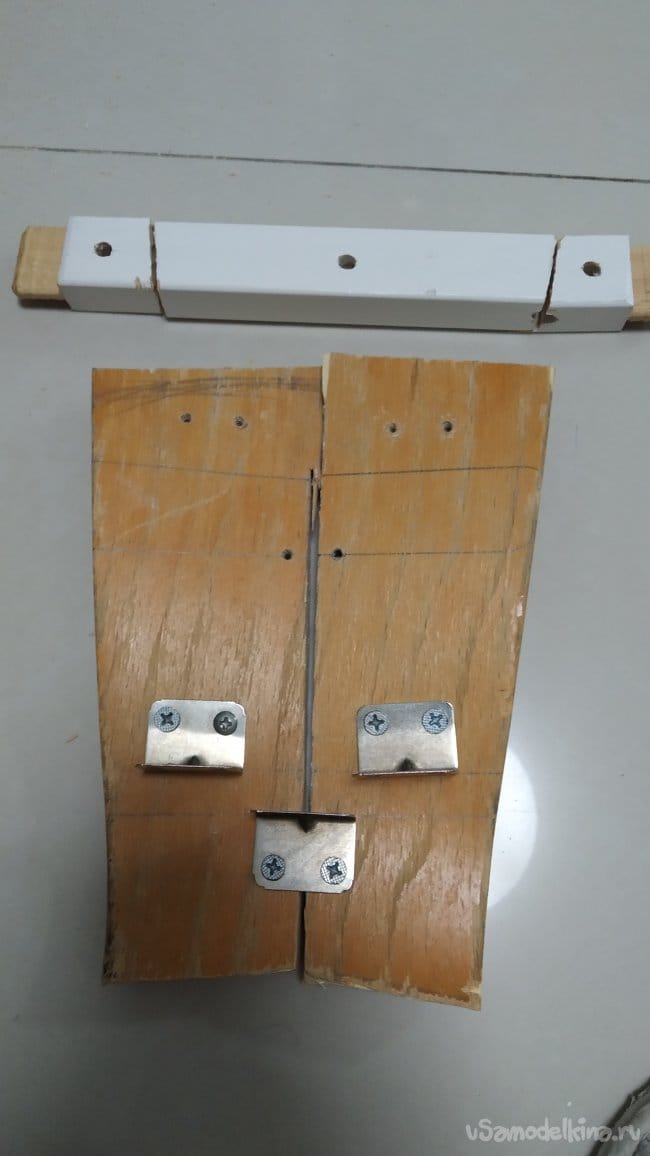

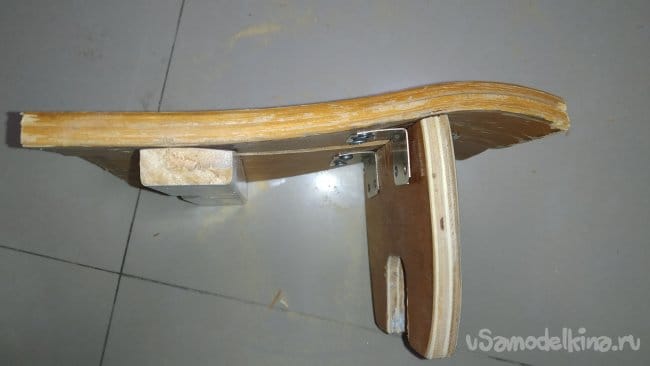

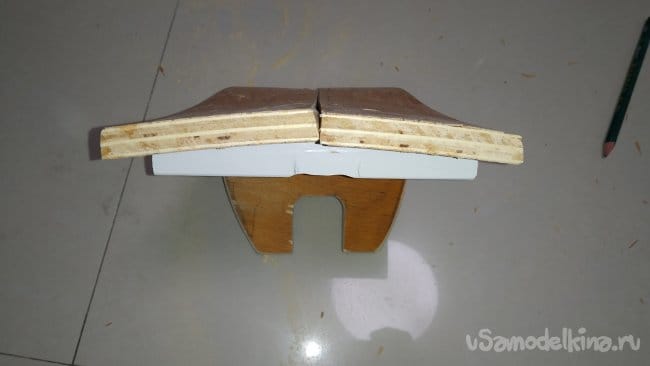

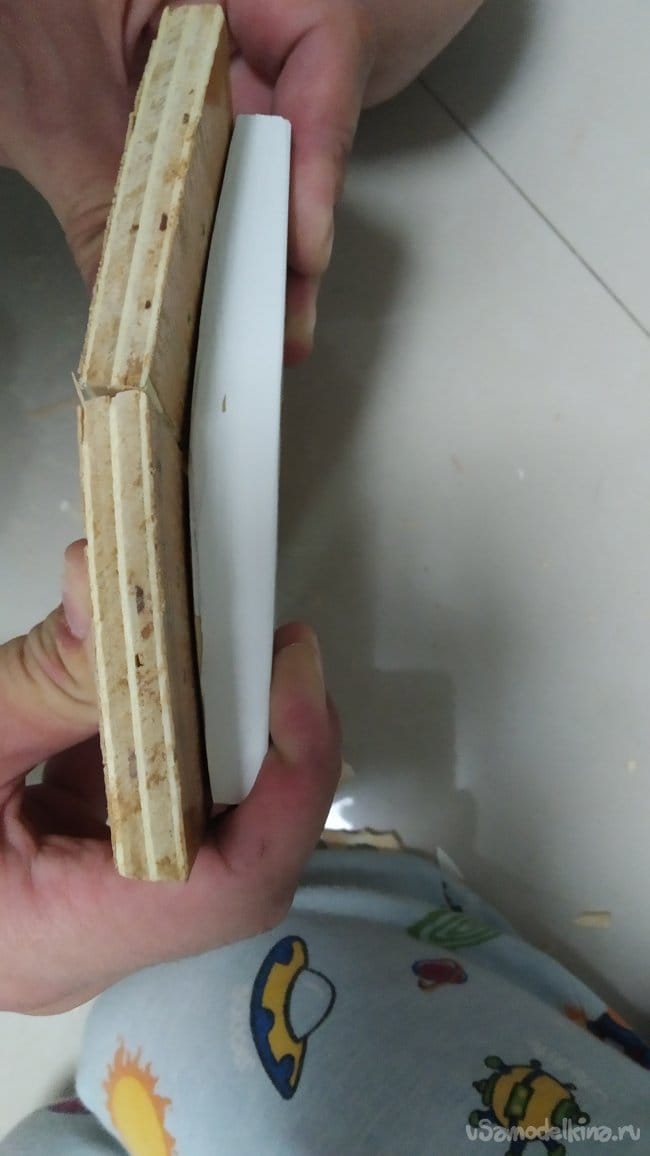

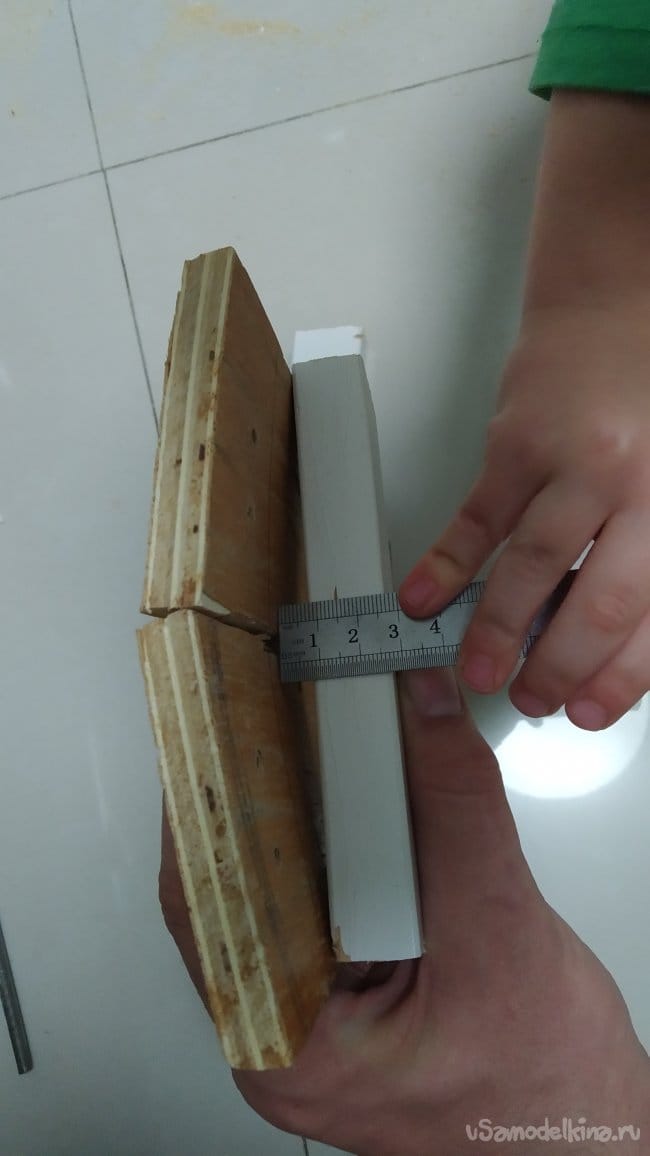

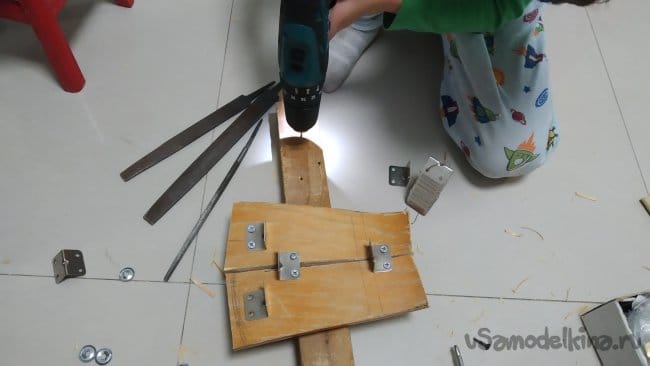

Теперь приступает к укреплению каркаса. У меня верхняя плоскость составная, поэтому снизу я прикрутил брусок. Он так же будет передней опорой. В бруске проточил небольшие углубления, для более плотного соприкосновения с рамой велосипеда. Заднюю опору сделал из остатков фанеры, она будет с усилием одеваться на раму как скоба и одновременно соединять половинки сидушки. Скрепляются все части между собой металлическими уголками и саморезами.



Шаг 2:

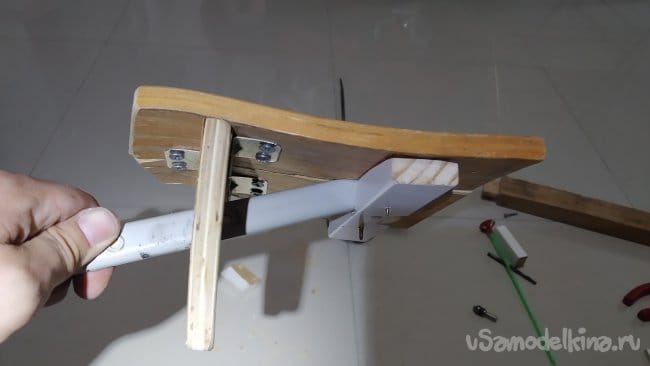

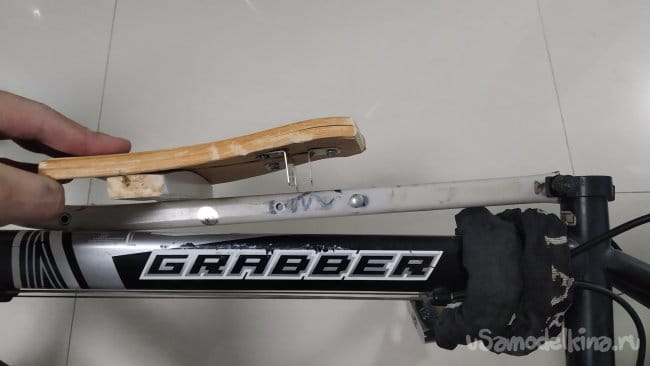

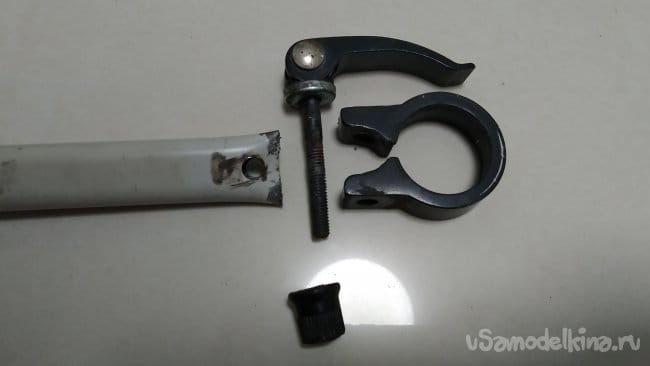

Далее делаем реактивную тягу, с креплением к хомуту стойки седла. Но лучше сделать крепёж на отдельный хомут, так чтобы тяга образовывала с рамой треугольник (хомут тяги располагался бы на 10-15 см выше по трубе седла). У меня же, тяга идёт параллельно раме. В принципе, жёсткость всей конструкции при такой схеме, получилась вполне достаточная, но было бы не лишним её усилить.

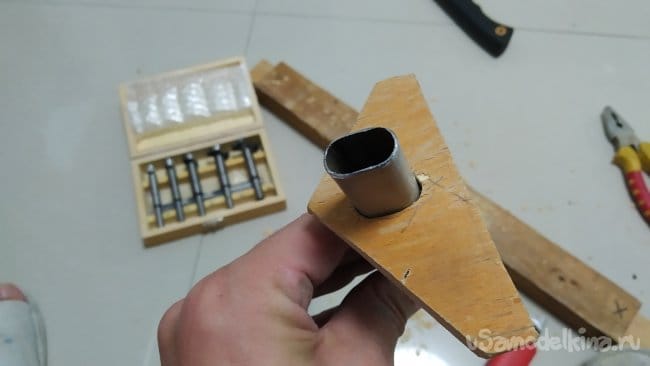

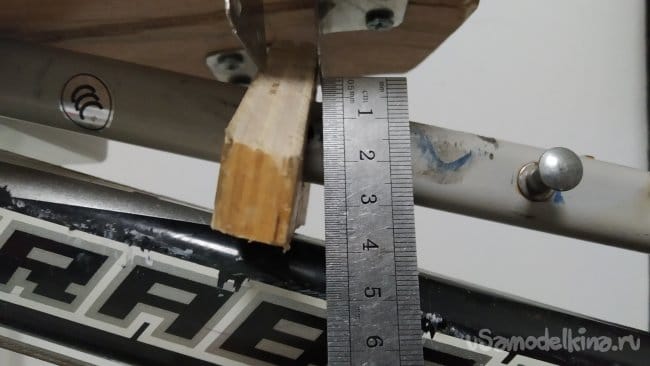

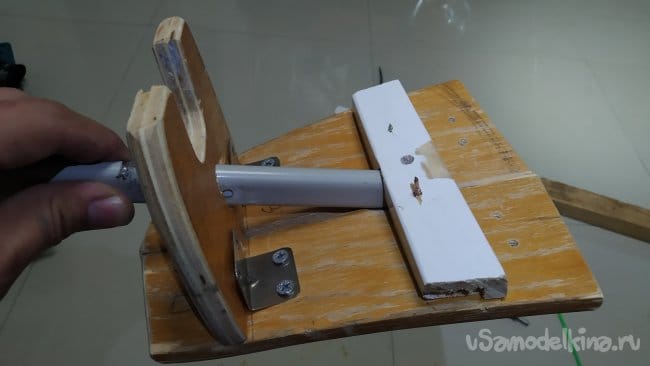

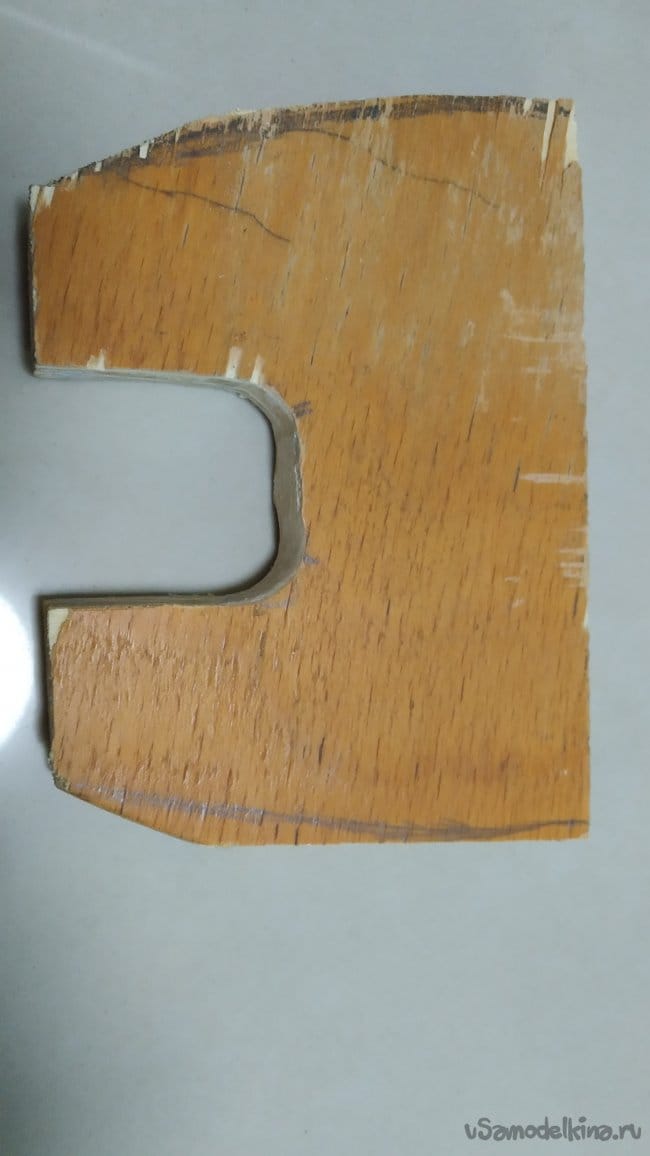

В «опорной скобе» и в берёзовом бруске сверлим отверстия по форме трубы (я использовал трубу овального профиля) так, чтобы не было люфта между конструкцией детского сиденья и трубой (тягой). Так как у меня было ограниченное количество материала, для пробы я просверлил обрезок фанеры, выяснив таким образом точную форму отверстия, угол его наклона и высоту относительно рамы велосипеда.

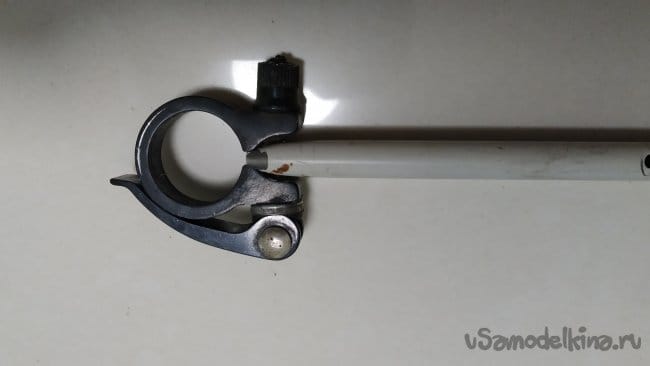

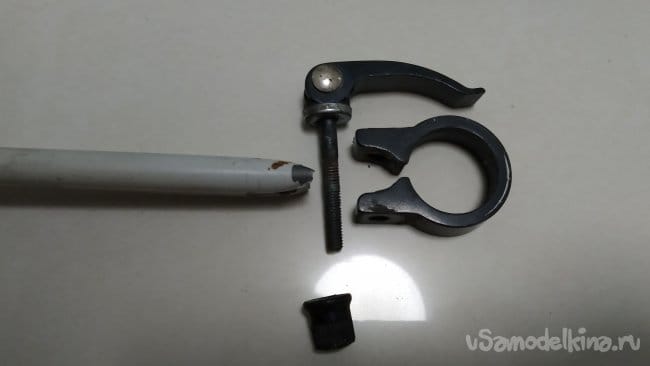

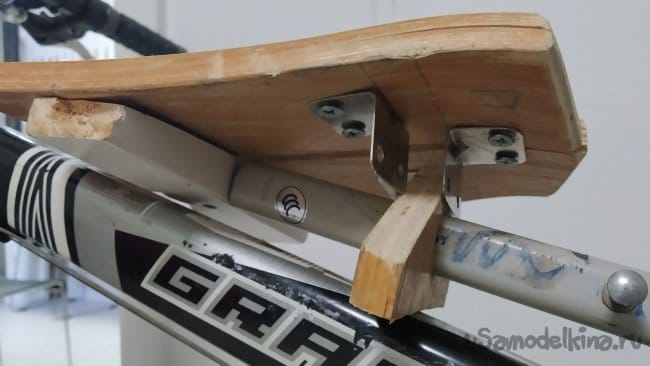

Внутрь тяги забил деревянный сердечник. В основном для того чтобы было удобнее сформировать крепление к хомуту. Чем плотнее будет это соединение, тем менее подвижна будет вся конструкция. Когда каркас готов, снова примеряем его на велосипед. Теперь нужно немного покататься вместе с маленьким пассажиром, чтобы удостовериться в надёжности и удобстве конструкции. На этом этапе я решил немного изменить форму сиденья и отпилил углы. После этого можно тщательно обработать все края и протянуть шурупы (я разобрал всю конструкцию и собрал заново смазав все соединения клеем ПВА)




Шаг 3:

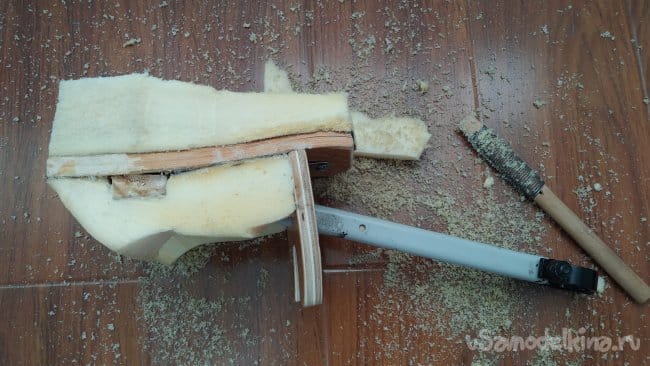

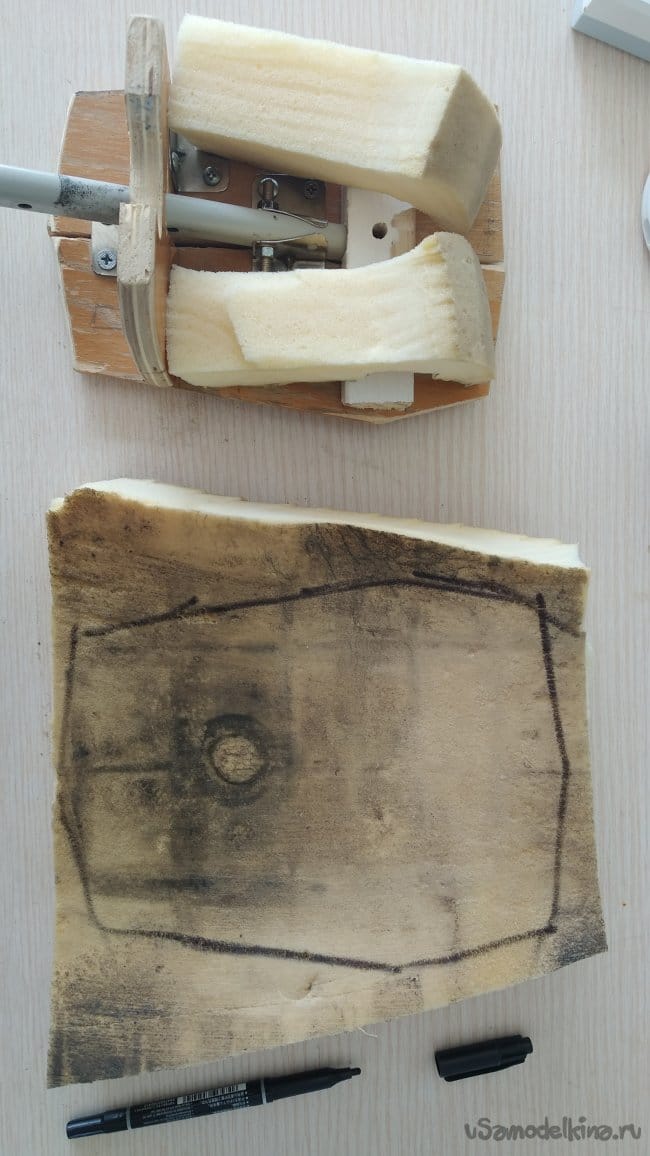

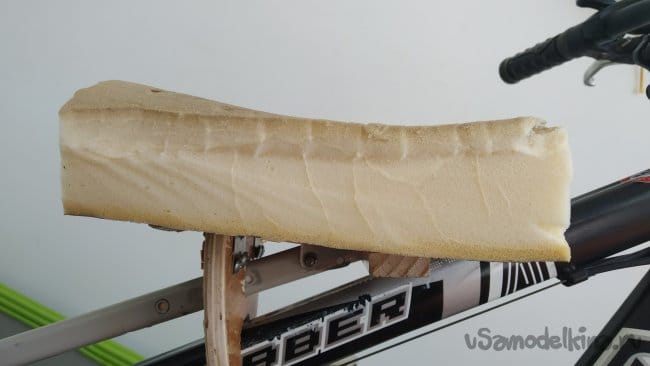

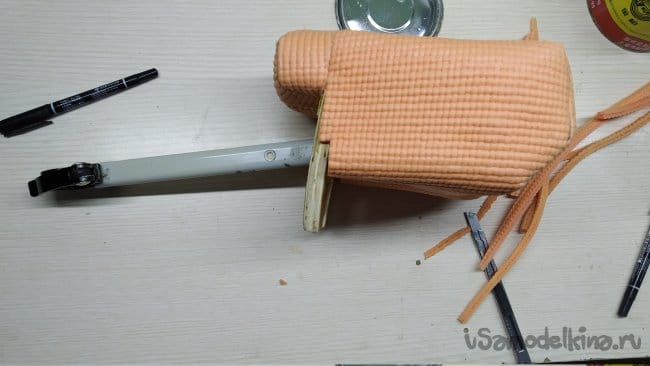

Теперь можно заняться удобством. Лучше всего использовать поролон от мотоциклетного или автомобильного сиденья. Вырезаем нужный кусок, с запасом но 2-3 см по всему периметру и приклеиваем к фанерному каркасу. А когда клей просох, можно придавать сиденью нужную форму. Я делал это тёркой из ремкомплекта для автомобильных камер. Так же, куски поролона приклеил и по нижней стороне сиденья, для того чтобы спрятать деревянный брусок и металлические уголки. Для красоты короче.

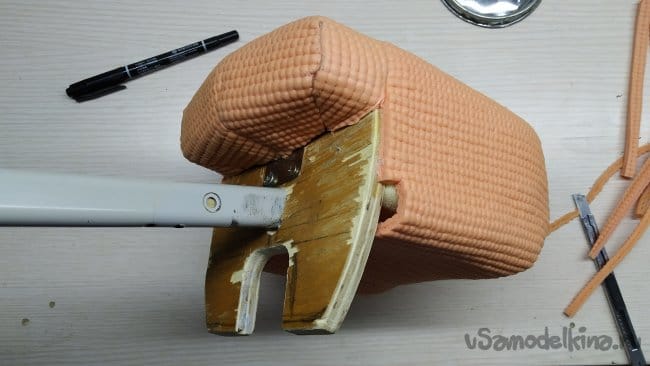

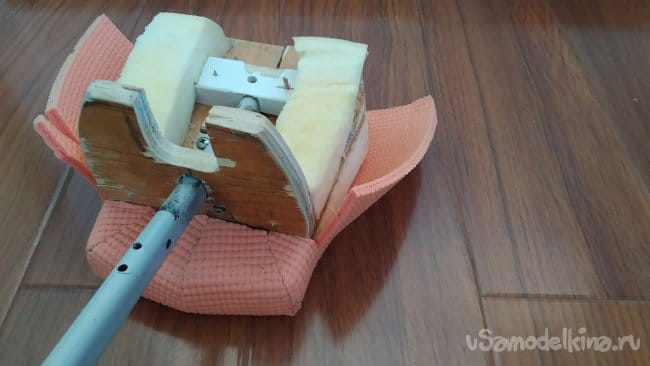

Когда форма поролона сформирована и все косяки на каркасе устранены, обтягиваем конструкцию гимнастическим ковриком. Можно его закрепить снизу мебельным степлером. А если такого инструмента в хозяйстве нет, тогда используем клей. Лучше всего взять цельный кусок коврика и обтянуть седло без швов. Мне же пришлось обойтись тремя маленькими обрезками.





Шаг 4:

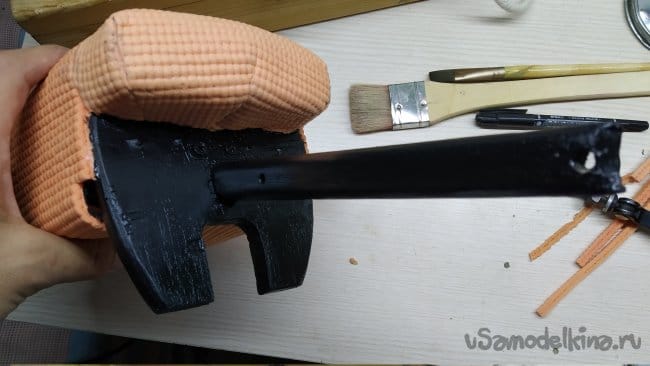

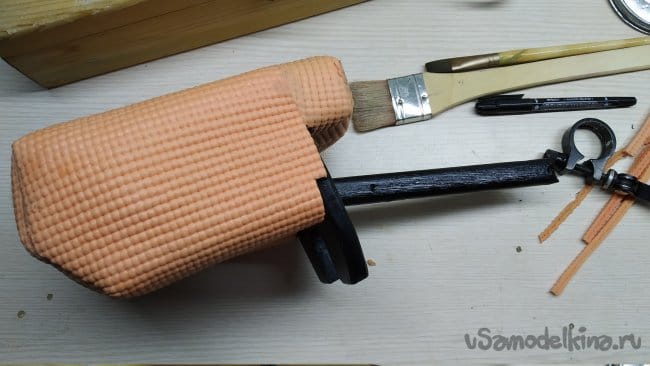

Далее я покрасил тягу и видимую часть каркаса в цвет рамы велосипеда. Красил кистью, краску использовал акриловую. В планах было сшить из кожзама чехол, в цвет рамы. Но так как это сиденье рассматривалось как временное решение (велосипед мы взяли покататься всего на пару недель) от обшивки отказался.





Заключение:

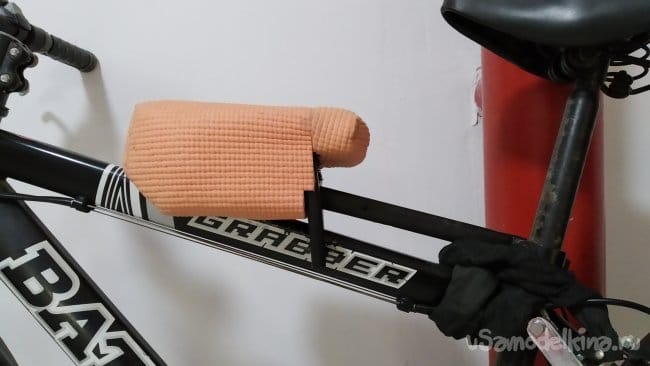

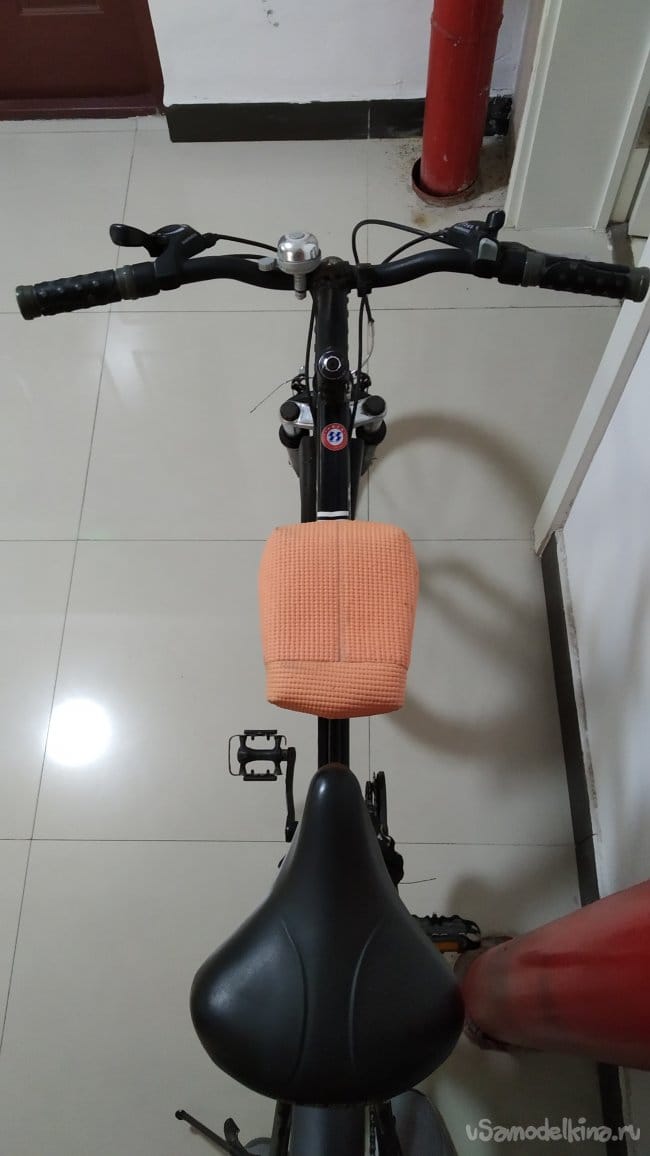

После двух недель катания с ребёнком, могу сказать что никаких критических недочётов выявлено не было. Силовая конструкция показала себя хорошо. Но всё же на всякий случай, я бы советовал закрепить тягу на отдельный хомут, так чтобы тяга с рамой образовывали силовой треугольник. На всякий случай. Лучше ведь перебдеть чем недобдеть.



В плане эстетики, недочёты есть. Во первых вся конструкция в профиль, не выглядит цельной. Стоило бы обклеить её поролоном полностью и скопировать форму трапеции или любую другую законченную форму. Во вторых внешний слой обязательно должен быть из цельного куска и желательно в цвет рамы (а не как у меня) А в идеале, сверху нужно обтянуть сиденье подходящим материалом.



Надеюсь кому-то мой опыт будет полезен.
Спасибо за внимание.
