    Регулятор мощности на 5 кВт

    Razrabotchik

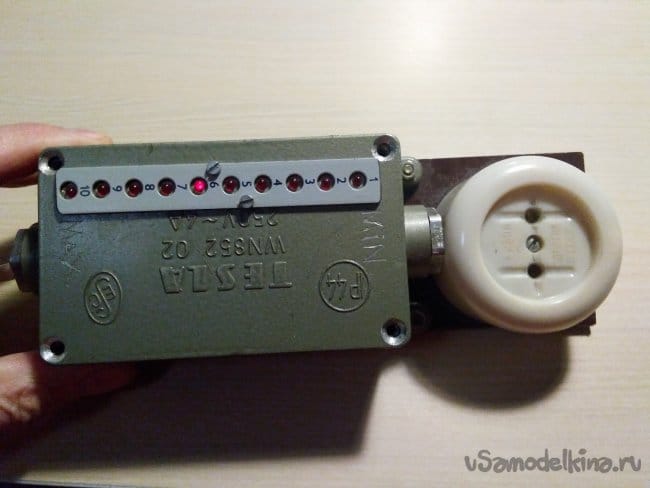

    Очень удобный в использовании регулятор мощности до 5 квт. У него десять фиксированных положений с светодиодной индикацией, которые выбираются для установки необходимого уровня мощности. К примеру нагрузкой могут быть электропечь, тёплый пол, обогреватель и т.д.


    Схема прекрасно работает и на более большую мощность, необходимо лишь установить более мощный симистор и дополнительный радиатор для его охлаждения.
    40 ответов

    Добавить комментарий

    Razrabotchik Автор
    ino53,
    Извините пожалуйста если обидел, вижу что Вы человек серьёзный и рукодельный. Просто я в самоделкинах совсем недавно и думал заклюют. Это что так принято, цитировать а потом жалить, разве нельзя по принципу вопрос-ответ и наоборот. В жизни хамов развелось, настоящая дружба у людей пропала и тут ещё все аватары. С уважением Юрий.
    ino53
    Razrabotchik,
    Цитируем и отвечаем:
    -...Да я спокоен как удав...
    О как! Завидую...
    -...по картинке рабочего места скажу,..
    Т.е. раб.место есть? А как же тогда:
    ...Вы сидите в инете и скачиваете всякую фигню для лохов... паяльник в руках давно держали?...
    Другой бы извинился.
    -... по картинке рабочего места скажу, что оно совсем не рабочее,...
    Б...ь, в СКТБ с ОП п\я Ю-9923 не только моих подчиненных 40 чел так не считали.
    -... ремонтное для импульсных блоков от старых телеков...
    Да, ТВ БП от БП компа почти не отличаются.
    -...и ассортимент приборов со столом необходимо обновить...
    Меня устраивает, а если понадобится, то есть в какую ЦЛИТ или ЦЗЛ сходить.
    И еще. Ты (!) упоминал, что дочке 8 лет (дай бог ей здоровья). У меня уже вторая внучка замуж вышла, так что послушай старика - ты излишне агрессивен, и поверь, есть люди лучше тебя (и меня тоже).
    Razrabotchik Автор
    ino53,
    Да я спокоен как удав, правда сегодня с одним блогером пришлось расстаться раз и навсегда. А по картинке рабочего места скажу, что оно совсем не рабочее, а скорее ремонтное для импульсных блоков от старых телеков, да и ассортимент приборов со столом необходимо обновить. Паяльник !,где паяльник? Шутка, каждому своё. Спасибо за поднятое настроение.
    ino53
    Цитата: Razrabotchik
    ino53,
    Ребята! Вы сидите в инете и скачиваете всякую фигню для лохов... паяльник в руках давно держали? ...
    .... Спаяйте, настройте и испытайте в любых режимах, а потом пишите что и как...

    ino53,
    Да, ещё забыл спросить про очередную скаченную схемку на 40 А, каким напряжением питается микросхема, как формируются синхроимпульсы и какой температурный режим у неё? Сами собирали её?



    - Мое "рабочее" место 10 мин назад.

    - А это из описания производителя.
    И еще. Зачем нервничать, казался таким невозмутимым. Вначале всех клюют :-)

    ....Моей схемы в инете не найдёте, она моя, я её разработал...
    Попытался ее проанализировать, хоть комбинаторикой на дискретных элементах давно не занимался (в этом тысячелетии). Не все понятно, нужны пояснения.
    Korolev
    Razrabotchik,
    Моей схемы в инете не найдёте, она моя, я её разработал
    почти все детали у деда в сундуке надыбал вместе с принципиальной схемой
    Маленькая ложь рождает большое недоверие! nea
    feonor12
    Razrabotchik,
    Не велика потеря)))
    Razrabotchik Автор
    feonor12,
    Во первых на ТЫ никто не переходил, читайте внимательней Лебедев Е. далее. Успеха Вам в работе и прощайте, я с Вами больше не общаюсь.
    feonor12
    Razrabotchik,
    не тронь

    А, мы уже на ты. Хорошо, я не против. Я деда твоего и не трогал, трогаю лишь твои фантастические рассказы. Кому надо имя мое знает, найти его не трудно, в профиле ссылки на мой личный блог, там ссылки на ютуб, там вся информация есть. Но специально для тебя - Лебедев Евгений Владимирович, в сети под никами feonor12 или ezzak/ezzakworld. Выставлять же мне своё фото на публичное обозрение или нет - это вообще не твоё дело. Тут лицо не фото делают, а статьи и поведение.
    На счет мозолей промолчу, это совсем уже смешно.
    Razrabotchik Автор
    feonor12,
    Деда не тронь, он всю войну на оборонку работал и никогда не прятал своего лица и трудовых мозолей.. а у Вас ни лица ни мозолей ни имени...
    feonor12
    Цитата: Razrabotchik
    она моя, я её разработал

    Стоп, а как же дед, МКС, лунные базы, марсиане? А, то для экономии света...
    Вы сидите в инете и скачиваете всякую фигню для лохов...

    А за такое в оффлайне я бы уже легонько отклонился назад, а потом очень не легонько "наклонился" вперед, в район переносицы. А уже потом бы спрашивал, что Вы хотели этим сказать. Тут же все посетители только этим и занимаются, кроме одного...разработчика.
    Razrabotchik Автор
    ino53,
    Ребята! Вы сидите в инете и скачиваете всякую фигню для лохов... паяльник в руках давно держали? Вам зарплату платят за базар или за реальные проверки? Моей схемы в инете не найдёте, она моя, я её разработал и могу объяснить как она работает, в чём её преимущества перед всеми остальными. Спаяйте, настройте и испытайте в любых режимах, а потом пишите что и как...

    ino53,
    Да, ещё забыл спросить про очередную скаченную схемку на 40 А, каким напряжением питается микросхема, как формируются синхроимпульсы и какой температурный режим у неё? Сами собирали её?
    ino53
    Pronin,
    А резистор в цепь УЭ последовательно? Он размажет импульс по времени и уменьшит ток.
    А про помеху - отдельно, с цепью управления она не связана.
    Pronin
    ino53 :
    Не нравится мегаомник - увеличьте емкость, пропорционально уменьшите резистор, регулировочная х-ка не изменится.

    Здесь особо увеличивать емкость нельзя. Большой разрядный ток через динистор выбьет... И срабатывание высокое ~30в. И помеха от тиристора совсем не фильтруется.
    ino53
    Цитата: Razrabotchik
    ino53,
    Ну да, мегаомный потенциометр при незначительном изменении температуры изменит своё сопротивление и произойдёт изменение выходной характеристики, тоже самое с конденсатором, а при изменении нагрузки на выходе динистор затыкается и происходит срыв управления симистором. Появляется эффект мерцания и он пропадает только когда полностью отключаешь схему help Эти простенькие схемки я собирал когда учился в школе. На них все димеры собраны. Я раньше мучился с люстрой, dance на димере, и не мог сразу понять почему после проветривания комнаты она начинала мерцать


    -Где там мегаомник? И почему он должен работать как терморезистор?
    -Не нравится мегаомник - увеличьте емкость, пропорционально уменьшите резистор, регулировочная х-ка не изменится.
    - А почему мы роемся в окаменевшем гавне мамонта? Есть более современные вещи:


    - И еще. Вы намекаете, что имеете опыт работы с тиристорами. В дискоклубе, в котором я работал электронщиком более 10 лет, было около 2000 лампочек, из них выключателями включались только в коридоре и туалете (вся световая аппаратура самодельная), так что опытом работы с тиристорами не обижен.
    Razrabotchik Автор
    ino53,
    Ну да, мегаомный потенциометр при незначительном изменении температуры изменит своё сопротивление и произойдёт изменение выходной характеристики, тоже самое с конденсатором, а при изменении нагрузки на выходе динистор затыкается и происходит срыв управления симистором. Появляется эффект мерцания и он пропадает только когда полностью отключаешь схему help Эти простенькие схемки я собирал когда учился в школе. На них все димеры собраны. Я раньше мучился с люстрой, dance на димере, и не мог сразу понять почему после проветривания комнаты она начинала мерцать
    ino53
    пробую вставить ролик Это не я.
    Razrabotchik Автор
    ino53,
    Ребята, я намалевал схемку в статье Китайский утюг и его модернизация, она почти соответствует данной самоделке, нет лишь части схемы с диодной индикацией и бокового переключателя.
    Иван_Похмельев
    Цитата: ino53
    Не знаю, с Инета схема.
    Радиолюбитель 8/97.
    ino53
    Цитата: Иван_Похмельев
    [b]... Наверно, с советского ещё регулятора?...
    ...Видимо, они как-то участвуют в светодиодной индикации положения переключателя и формировании из сопротивления подключённой части резисторной цепочки импульса для открывания транзисторного аналога динистора (или аналога тиристора).

    - Не знаю, с Инета схема.
    - Там вроде диоды просматриваются. Ха, точно, лн2 это 6 шт. НЕ плюс ле5 - 4 шт 2ИЛИ-НЕ, 10ступеней.
    Иван_Похмельев
    ino53, не корявенько нарисована, а почти идеально.)) Наверно, с советского ещё регулятора?
    Цитата: ino53
    зачем тогда, как утверждает автор, "561 ле5 и 561лн2".
    А зачем делать просто, когда можно сделать сложно? )))
    Видимо, они как-то участвуют в светодиодной индикации положения переключателя и формировании из сопротивления подключённой части резисторной цепочки импульса для открывания транзисторного аналога динистора (или аналога тиристора).
    ino53
    ino53,

    Как то так, и при ТС122-25-4 (и выше) 5кВт в нагрузку, правда, на пределе. Лучше 32 или 40 А симистор, охлаждение не этот задрипанный корпусок, транзисторы можно 814-815. Пардон, конденсатор один потерял.
    ino53
    Если там есть аналог однопереходного транзистора, регулятор на линейке резисторов и "трещотке", то зачем тогда, как утверждает автор, "561 ле5 и 561лн2".

    Вот пример схемы, корявенько нарисована, если есть желание, могу быстренько перерисовать для лучшего восприятия.
    Иван_Похмельев
    ino53, можно предположить, что это ТС122-25-11. По размерам ТС122 подходит.
    ino53
    ino53,

    Симистор, судя по пропорциям, ТС122-25
    ino53
    Иван_Похмельев
    ...Транзисторный аналог динистора, что ли?...

    Точно, 315-361 рядышком стоят.
    Иван_Похмельев
    ino53, ещё переключатель ПП10. ;)

    Цитата: Razrabotchik
    управление фазой осуществляет релаксатор который выдаёт мощный управляющий импульс на симистор
    Транзисторный аналог динистора, что ли?

    Цитата: Razrabotchik
    ... нет никаких релейных контактов, поворотных ручек которые может крутить ребёнок,
    Зато есть контакты переключателя, который так интересно будет тому же ребёнку перещёлкивать, а это даже интереснее, чем ручку крутить.
    2Dem
    Razrabotchik, я просил номер какой-нибудь компании-клиента, а не номера твоих друзей, таких же разводил, как и ты.
    Razrabotchik Автор
    (Скинь хотя бы один контакт нормального заказчика, кто это заказал.) Если есть деньги на звонок записывай номера телефонов кто это купил : 8(926)070-09-01(Александр), 8(919)992-67-11(Олег), 8(903)611-25-49(Георгий). А все фирменные даже на китайские утюги не годятся.
    Pronin
    Цитата: feonor12

    В ящике 8 на 6

    8 на 6 чего? о_О

    И да, правильнее будет 8 на 7 . Это ближе к поговорке...
    Фляга там была на ~40л
    ino53
    Цитата: Pronin
    Элементная база, конечно, старовата...

    Вижу ТС132-50, что-то в DIP корпусе, МЛТ-0,25, лет 10 назад это была нормальная элементная база. Ну, 361- старинушка, да.
    feonor12
    Pronin,
    В ящике 8 на 6


    8 на 6 чего? о_О
    Литров самогона что-ли? xaxa
    Pronin
    Элементная база, конечно, старовата... Но, если работает и устраивает и продана....
    Я заказчику делал на 15 А. С измерителем. И переключателем пакетным. В ящике 8 на 6. Это для самогонного аппарата. Там надежность нужна, а не внешний вид гламурный. yes
    ino53
    Razrabotchik,
    Разработчик, если действительно разработчик - набросай схемку на функциональном уровне.
    Razrabotchik Автор
    2Dem,
    Схема неоднократно повторялась под заказ, в другом исполнении и все заказчики очень довольны результатами. А самое главное надёжность, так как нет никаких релейных контактов, поворотных ручек которые может крутить ребёнок, а элементная база дубовая надёжная и проста в изготовлении дома на коленках...
    Razrabotchik Автор
    ДА-А! Ребята молодцы, конечно, почти все детали у деда в сундуке надыбал вместе с принципиальной схемой. Но вот практические испытания просто поражают. Схема стабильно работает в интервале температур от -40 до+50. И собрана не на 561ие8, а на 561 ле5 и 561лн2. В отличии от всех известных регуляторов здесь управление фазой осуществляет релаксатор который выдаёт мощный управляющий импульс на симистор и поэтому даже 100амперный симистор устойчиво отпирается и осуществляет регулирование в диапазоне подаваемого напряжения сети от 75 до 280 вольт.
    Валерий
    А ещё на них была гордая такая надпись 5А
    Але нови ностра алис!
    Korolev
    Иван_Похмельев
    заканчивая устаревшей розеткой
    Не возьмусь утверждать категорично, но сдаётся мне что розеточка на керамике и с подпружиненными контактами, правда отверстия нужно рассверливать под современные вилки. Да, защитным заземлением придётся пожертвовать и уповать на изоляцию инструмента yes
    Иван_Похмельев
    Схема прекрасно работает и на более большую мощность
    А на ещё более более большую?
    Полный сюр, начиная с безграмотного описания, продолжая странной конструкцией и заканчивая устаревшей розеткой. ((
    2Dem
    Очередное убожество. Ты хотя бы в курсе, что через подобное рукоблудие теплый пол включать нельзя? Сам о теплых полах дальше почитаешь, хорошо?
    ino53
    ...У него десять фиксированных положений с светодиодной индикацией, которые выбираются для установки необходимого уровня мощности. ... Как то смысл этой фразы ускользает, translate into Russian, please. И как оно работает, там что, ИЕ8?
    А с конденсаторами такими классными работал еще при Союзе, в АСУВ "Маневр".
