    Антенна для цифрового ТВ на коленке. Из того что было, почти «Каша из топора». Справляется с назначением на 5

    нашли куски б/у изоленты для фиксации

    Привет друзья. Приятель приобрел гараж и первым делом приволок туда ТВ. Долго экспериментировал с гвоздиками проволочками, толку нет. Зашел к нему в гости и решил помочь ему решить существующую проблему.

    Через пять минут из имеющегося хлама были подобраны необходимые материалы и инструменты.

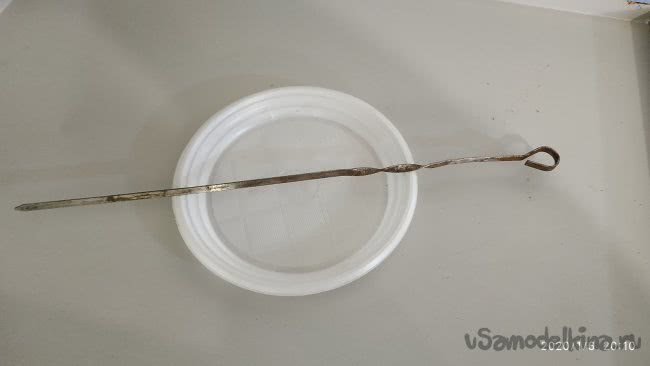

    Главный ингредиент это обычный шампур для шашлыка (любой). Мы нашли такой.
    Найденный шампур

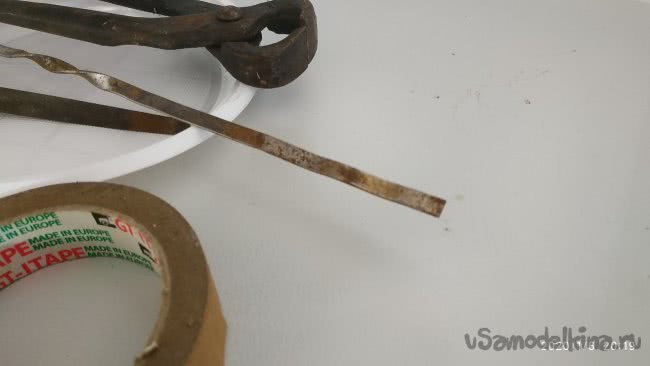

    В нашем регионе вещание первых 10 каналов ведется на частоте 650мгц, а второго десятка на частоте 674мгц. При помощи смартфона вычисляем среднюю частоту и переводим ее в метры. Получилось 662мгц при помощи интернета перевели в метры. Средняя длина волны в нашем случае составила 45см. Теперь поделим на 4 эту цифру. получилось где то 113мм. Все больше считать ничего не надо. Готовим шампур. Необходимо разогнуть кольцо на конце шампура. Используем для этих целей любые подручные средства. Получаем это.
    разогнули кольцо

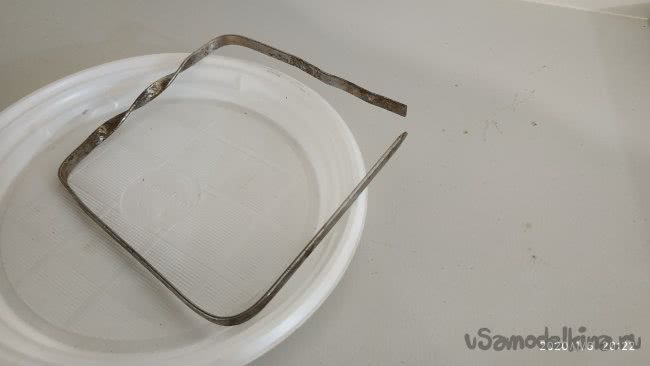

    Теперь выгибаем квадрат со стороной 110-120мм и получаем это.

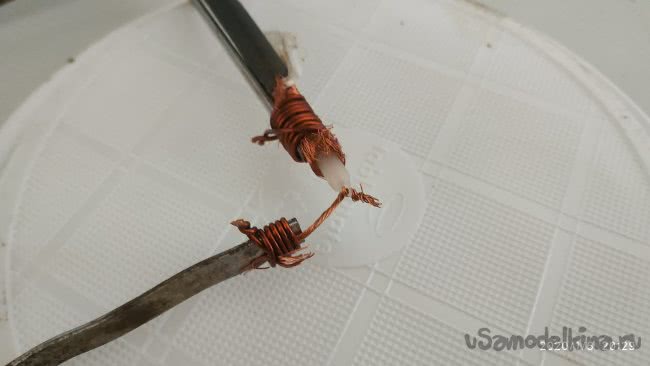

    Далее любым подручным средством разделываем кабель и зачищаем концы шампура для лучшего контакта. Затем прикручиваем с помощью имеющихся под рукой средств (куски проволоки,скотч,изолента, нитка и.т.д.) кабель к шампуру получаем примерно так.

    Тут главное обеспечить надежный электрический контакт кабеля с шампуром.

    Далее фиксируем кабель на шампуре так же любым подручным средством. У нас так вышло.
    нашли куски б/у изоленты для фиксации

    Далее подключаем нашу антенну к тв. Кстати разъема тоже не было, подключили на проволочках и произвели настройку ТВ. Данная антенна показала отличные результаты. Без проблем заработали все 20 каналов, без лагов, и каких либо других проблем. После я повторил только в более приемлемом виде ( более точное соблюдение геометрии)подобную конструкцию для домашнего кухонного тв. Так же результатом остался очень доволен.

    Перед повторением рекомендую узнать частоты вещания ЦТВ в вашем регионе. Они везде немного отличаются, но думаю с указанными здесь размерами и в радиусе 10-15 км. от передающей станции все будет прекрасно работать и у Вас.

    Да, и самое главное. Прошу с пониманием отнестись к исполнению. Сделано действительно из того,что было под рукой в тот момент,а главной задачей (которая была решена) было заставить работать ТВ. Как то так.
    Спасибо за терпение.

    Пиранья в иллюминаторе

    Плавный пуск и регулировка оборотов электродвигателя с помощью таймера NE555

    Добавить комментарий

      • smilesmilesxaxaokdontknowyahoonea
        bossscratchfoolyesyes-yesaggressivesecret
        sorrydancedance2dance3pardonhelpdrinks
        stopfriendsgoodgoodgoodwhistleswoontongue
        smokeclappingcraydeclarederisivedon-t_mentiondownload
        heatirefullaugh1mdameetingmoskingnegative
        not_ipopcornpunishreadscarescaressearch
        tauntthank_youthisto_clueumnikacuteagree
        badbeeeblack_eyeblum3blushboastboredom
        censoredpleasantrysecret2threatenvictoryyusun_bespectacled
        shokrespektlolprevedwelcomekrutoyya_za
        ya_dobryihelperne_huliganne_othodifludbanclose
    3 комментария
    diyudin Автор
    Гость владимир,
    Гость владимир,
    https://www.translatorscafe.com/unit-converter/ru-RU/frequency-wavelength/29-5/%D0%B4%D0%BB%D0%B8%D0%BD%D0%B0%20%D0%B2%D0%BE%D0%BB%D0%BD%D1%8B%20%D0%B2%20%D1%81%D0%B0%D0%BD%D1%82%D0%B8%D0%BC%D0%B5%D1%82%D1%80%D0%B0%D1%85-%D0%B3%D0%B8%D0%B3%D0%B0%D0%B3%D0%B5%D1%80%D1%86/ вот изучите основы физики мой друг.
    u841so
    зачем ломать шомпур?
    дмв антенна не хуже получается из самого антенного кабеля...

    Гость владимир,
    скорость света / 662 ~ 45см
    Гость владимир
    Как получилась 45 см. из 662 МГц?
